公開番号2025161219
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024064223
出願日2024-04-11
発明の名称制御装置、混合装置ユニット、水回り装置、コンピュータプログラム、及び制御方法
出願人株式会社LIXIL
代理人弁理士法人快友国際特許事務所
主分類F16K 31/04 20060101AFI20251017BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】脈動が発生し得る状態を事前に回避するための技術を提供する。
【解決手段】制御装置は、前記第1経路に流れるべき前記第1の水の第1目標流量、前記第2経路に流れるべき前記第2の水の第2目標流量、前記第1経路に流れている前記第1の水の第1実際流量、前記第2経路に流れている前記第2の水の第2実際流量、前記第1弁の第1開度、及び前記第2弁の第2開度のうちの少なくとも二つを用いて、所定の脈動発生条件を満たしていることを特定する特定処理を実行してもよい。
【選択図】図7
特許請求の範囲【請求項１】
混合装置を制御する制御装置であって、
前記混合装置は、第１弁が配置されている第１経路から第１の水が流入し、第２弁が配置されている第２経路から第２の水が流入する混合室を有し、
前記第１経路に流れるべき前記第１の水の第１目標流量、前記第２経路に流れるべき前記第２の水の第２目標流量、前記第１経路に流れている前記第１の水の第１実際流量、前記第２経路に流れている前記第２の水の第２実際流量、前記第１弁の第１開度、及び前記第２弁の第２開度のうちの少なくとも二つを用いて、所定の脈動発生条件を満たしていることを特定する特定処理を実行する、制御装置。
続きを表示（約 940 文字）【請求項２】
前記第１の水の温度は、前記第２の水の温度と異なる、請求項１に記載の制御装置。
【請求項３】
前記所定の脈動発生条件は、前記第１目標流量と前記第２目標流量とを比較した比較結果が所定の条件を満たしていることを含む、請求項１から２のいずれか一項に記載の制御装置。
【請求項４】
前記所定の脈動発生条件は、前記第１目標流量及び前記第２目標流量の和に対する前記第１目標流量の比率が、第１所定値以下であることを含む、請求項３に記載の制御装置。
【請求項５】
前記所定の脈動発生条件は、前記第１実際流量と前記第２実際流量とを比較した比較結果が所定の条件を満たしていることを含む、請求項１から２のいずれか一項に記載の制御装置。
【請求項６】
前記所定の脈動発生条件は、前記第１実際流量及び前記第２実際流量の和に対する前記第１実際流量の比率が、第２所定値以下であることを含む、請求項４に記載の制御装置。
【請求項７】
前記所定の脈動発生条件は、前記第１実際流量と前記第１開度に基づく前記第１経路の第１開口面積とから算出される前記第１の水の第１流速と、前記第２開度に基づく前記第２経路の第２開口面積と前記第２実際流量とから算出される前記第２の水の第２流速と、を比較した比較結果が所定の条件を満たしていることを含む、請求項１から２のいずれか一項に記載の制御装置。
【請求項８】
前記所定の脈動発生条件は、前記第２流速に対する前記第１流速の比率が第３所定値以下であることを含む、請求項７に記載の制御装置。
【請求項９】
前記所定の脈動発生条件は、前記第１実際流量及び前記第１開度から算出される第１指標と、前記第２実際流量及び前記第２開度から算出される第２指標と、を比較した比較結果が所定の条件を満たしていることを含む、請求項１から２のいずれか一項に記載の制御装置。
【請求項１０】
前記所定の脈動発生条件は、前記第２指標に対する前記第１指標の比率が、第４所定値以下であることを含む、請求項９に記載の制御装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、制御装置、混合装置ユニット、水回り装置、コンピュータプログラム及び制御方法に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、湯と水とを混合させる混合装置が記載されている。混合装置は、給水路と、給湯路と、各経路から流れる湯水を混合する混合管とを備える。各経路には、各経路の開度を調整する流量調節弁が配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１４８９８５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記した複数の経路から流入する水を混合する混合装置では、各経路に配置される弁装置の開度によって、各径路を流れる水の流量が調整される。これにより、各経路の水の流量が目標流量に調整される。この構成では、経路の水の流量が目標流量に定まらずに、弁装置の開度の制御が不安定になり得る。その結果、流量変動及びそれに伴う圧力変動が生じ、混合装置から流れる水に脈動が発生する場合がある。
【０００５】
本明細書では、このような混合装置において脈動が発生し得る事態を事前に回避するための技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書で開示の技術は、混合装置を制御する制御装置に関する。前記混合装置は、第１弁が配置されている第１経路から第１の水が流入し、第２弁が配置されている第２経路から第２の水が流入する混合室を有してもよい。制御装置は、前記第１経路に流れるべき前記第１の水の第１目標流量、前記第２経路に流れるべき前記第２の水の第２目標流量、前記第１経路に流れている前記第１の水の第１実際流量、前記第２経路に流れている前記第２の水の第２実際流量、前記第１弁の第１開度、及び前記第２弁の第２開度のうちの少なくとも二つを用いて、所定の脈動発生条件を満たしていることを特定する特定処理を実行してもよい。
【０００７】
本明細書で開示の他の技術は、混合装置を制御する制御装置のためのコンピュータプログラムに関する。前記混合装置は、第１弁が配置されている第１経路から第１の水が流入し、第２弁が配置されている第２経路から第２の水が流入する混合室を有してもよい。前記コンピュータプログラムは、前記制御装置を、前記第１経路に流れるべき前記第１の水の第１目標流量、前記第２経路に流れるべき前記第２の水の第２目標流量、前記第１経路に流れている前記第１の水の第１実際流量、前記第２経路に流れている前記第２の水の第２実際流量、前記第１弁の第１開度、及び前記第２弁の第２開度のうちの少なくとも二つを用いて、所定の脈動発生条件を満たしていることを特定するように機能してもよい。
【０００８】
本明細書で開示の他の技術は、混合装置を制御する制御装置によって実行される方法に関する。前記混合装置は、第１弁が配置されている第１経路から第１の水が流入し、第２弁が配置されている第２経路から第２の水が流入する混合室を有してもよい。前記方法は、前記第１経路に流れるべき前記第１の水の第１目標流量、前記第２経路に流れるべき前記第２の水の第２目標流量、前記第１経路に流れている前記第１の水の第１実際流量、前記第２経路に流れている前記第２の水の第２実際流量、前記第１弁の第１開度、及び前記第２弁の第２開度のうちの少なくとも二つを用いて、所定の脈動発生条件を満たしていることを特定してもよい。
【図面の簡単な説明】
【０００９】
本実施形態の水回り装置の概要正面図を示す。

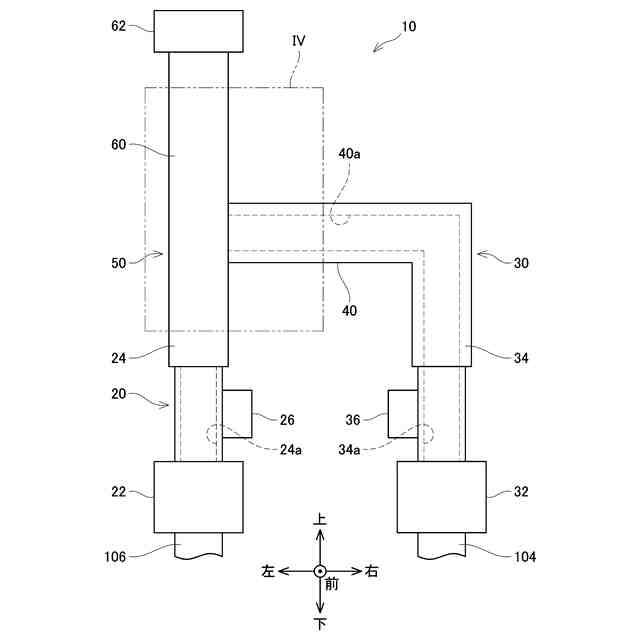

本実施形態の混合装置の概要正面図を示す。

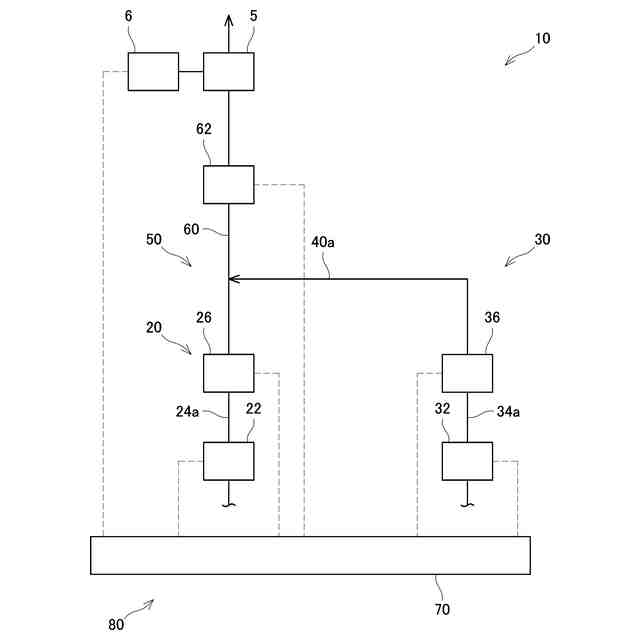

本実施形態の混合装置ユニットのブロック図を示す。

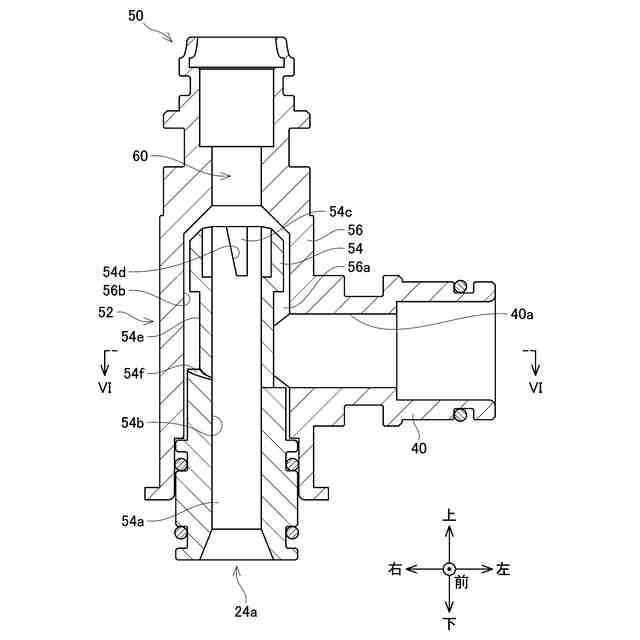

図２の領域IVの縦断面図を示す。

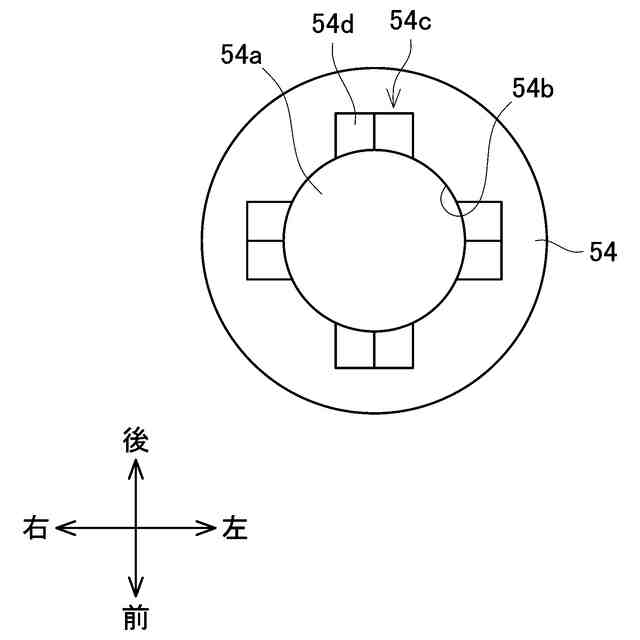

画定部の上端部の平面図を示す。

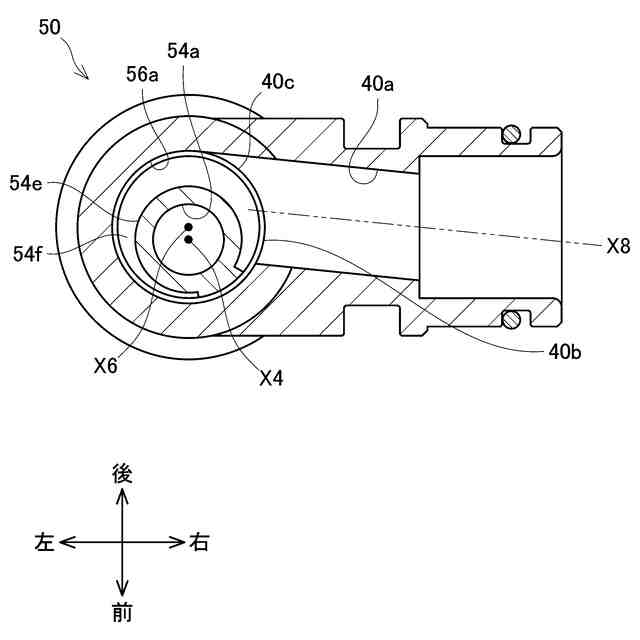

図４のVI-VI断面の断面図を示す。

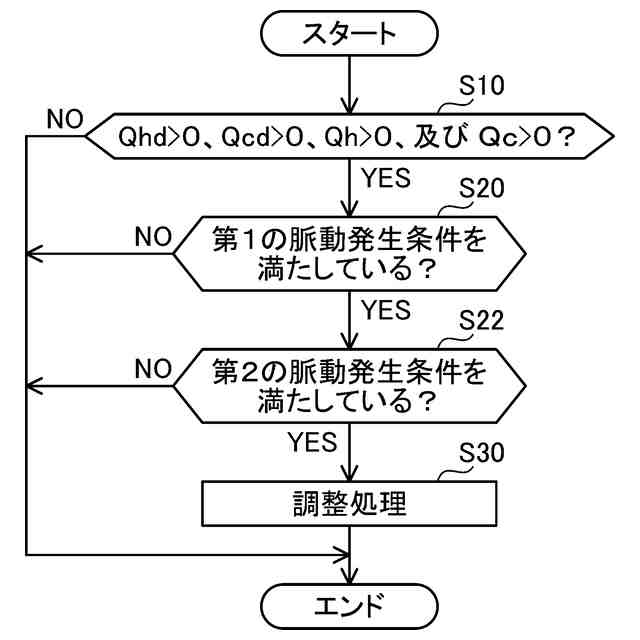

制御装置が実行する脈動予防処理のフローチャートを示す。
制御装置が実行する調整処理のフローチャートを示す。
【発明を実施するための形態】
【００１０】
（水回り装置の構成）
図１に示すように、水回り装置２は、水栓金具４と、水栓金具４から吐出される水を受け入れて、排水経路に流すボウル８と、混合装置ユニット８０と、を備える。図１では、水栓金具４及びボウル８を斜視図で示す。図１では、水栓金具４と混合装置１０を含む上流側との接続関係を表しており、混合装置１０を含む上流側はブロック図で示される。水栓金具４は、混合装置１０から流れる水をボウル８に吐水する蛇口５と、蛇口５から吐水される水の温度をユーザが調整するための操作装置６と、を備える。操作装置６は、ユーザに操作される１個以上のボタンを有する。ユーザは、操作装置６を操作することによって、蛇口５から吐出される水の流量及び温度を設定することができる。操作装置６は、ユーザによって設定された流量及び温度を表す信号を混合装置１０に送信する。水回り装置２は、洗面台、キッチンユニット、浴槽ユニット等に用いられる家庭用の水回り装置である。図３に示すように、混合装置ユニット８０は、混合装置１０と、混合装置１０を制御する制御装置７０とを備える。
（【００１１】以降は省略されています）
