公開番号2025159565
公報種別公開特許公報(A)
公開日2025-10-21
出願番号2024062237
出願日2024-04-08
発明の名称床モジュール、床構造体及び床構造体の施工方法
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E04F 15/02 20060101AFI20251014BHJP(建築物)
要約【課題】本開示は、容易に設置できるとともに、設置後に面積拡張や変更が容易にできる、床モジュール、床構造体及び床構造体の施工方法を提供すること。
【解決手段】床モジュール1は、複数連結されることで床構造体10を構成する平面視略矩形状の床モジュール1であって、所定方向に並んで配置された複数の床板部材11と、複数の床板部材11の延びる方向の一端と他端の下面に所定方向に延びるように設けられ、複数の床板部材11を連結する一対のフレーム部材12と、を有し、フレーム部材12の延びる方向の一端と他端の下面には、床モジュール1を支持する支柱部材2を取付けるための取付孔AH1が形成される。
【選択図】図9
特許請求の範囲【請求項１】
複数連結されることで床構造体を構成する平面視略矩形状の床モジュールであって、
所定方向に並んで配置された複数の床板部材と、
前記複数の床板部材の延びる方向の一端と他端の下面に前記所定方向に延びるように設けられ、前記複数の床板部材を連結する一対のフレーム部材と、を有し、
前記フレーム部材の延びる方向の一端と他端の下面には、前記床モジュールを支持する支柱部材を取付けるための取付孔が形成される、床モジュール。
続きを表示（約 800 文字）【請求項２】
前記取付孔は、前記床モジュールに対する前記支柱部材の取付位置を変更可能とする複数の取付孔により構成される、請求項１に記載の床モジュール。
【請求項３】
前記取付孔は、前記床モジュールの四辺にそれぞれ平行な方向に一対ずつ並んで形成される、請求項２に記載の床モジュール。
【請求項４】
請求項１又は２に記載の床モジュールが複数連結されて構成される、床構造体。
【請求項５】
互いに隣接して配置される前記床モジュールを連結する連結部材を備える、請求項４に記載の床構造体。
【請求項６】
前記連結部材は、互いに隣接して配置される前記床モジュールの前記フレーム部材に取付けられる、請求項５に記載の床構造体。
【請求項７】
前記連結部材は、互いに隣接して配置される前記床モジュールの一方に取付けられる第１連結金具と、前記床モジュールの他方に取付けられる第２連結金具と、を備える連結金具であり、
前記第１連結金具及び前記第２連結金具は、互いに隣接して配置される前記床モジュール同士の隙間を介して、前記床モジュールの上方から共締め可能に構成される、請求項５に記載の床構造体。
【請求項８】
前記第１連結金具は、締結部材が締結される締結孔を有し、
前記第２連結金具は、前記締結孔に締結された締結部材に係合する切欠き部を有し、
前記第１連結金具及び前記第２連結金具は、前記締結部材により共締めされる、請求項７に記載の床構造体。
【請求項９】
前記連結部材は、マグネットである、請求項５に記載の床構造体。
【請求項１０】
前記取付孔に取付けられる前記支柱部材をさらに備える、請求項５に記載の床構造体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、床モジュール、床構造体及び床構造体の施工方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、庭、屋上やベランダ等の建物の室外に配置され、床のように使用される床構造体が知られている。このような構造体は、例えば床部及び柱部で構成され、柱部は床部を支持する基礎である（特許文献１参照）。柱部は、束石と、その上に設置された束柱によって構成される。また床部は、床板及び、その下部に設けられた大引によって構成され、大引が束柱の上端に固定されて、床構造体が構成される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１２５５１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、特許文献１に記載された床構造体は、必要な部品点数が多く、また施工のための工程も多いため、工期が長くかかるという問題があった。さらに、複雑な工程を理解する熟練工が現場に必要であり、簡単に床構造体を設置できないという問題もあり、そのため、ライフステージやライフスタイルの変化により、設置時の床構造体の状態から面積拡張や変更を行う場合には、大掛りな専門工事が必要となり、容易には対応ができない問題があった。
【０００５】
本開示は、容易に設置できるとともに、設置後に面積拡張や変更が容易にできる、床モジュール、床構造体及び床構造体の施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、複数連結されることで床構造体を構成する平面視略矩形状の床モジュールであって、所定方向に並んで配置された複数の床板部材と、複数の床板部材の延びる方向の一端と他端の下面に所定方向に延びるように設けられ、複数の床板部材を連結する一対のフレーム部材と、を有し、フレーム部材の延びる方向の一端と他端の下面には、床モジュールを支持する支柱部材を取付けるための取付孔が形成される、床モジュール、床構造体及び床構造体の施工方法に関する。
【図面の簡単な説明】
【０００７】

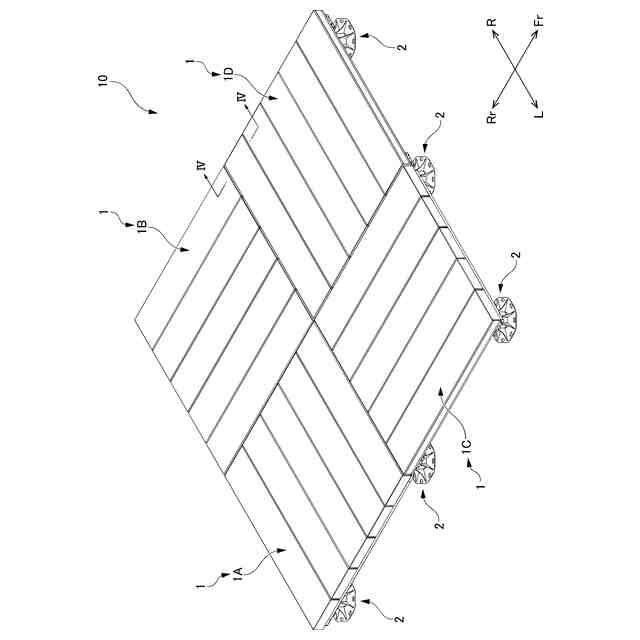

本開示に係るデッキを示す斜視図である。
本開示に係る床モジュール１を上方から見た分解斜視図である。

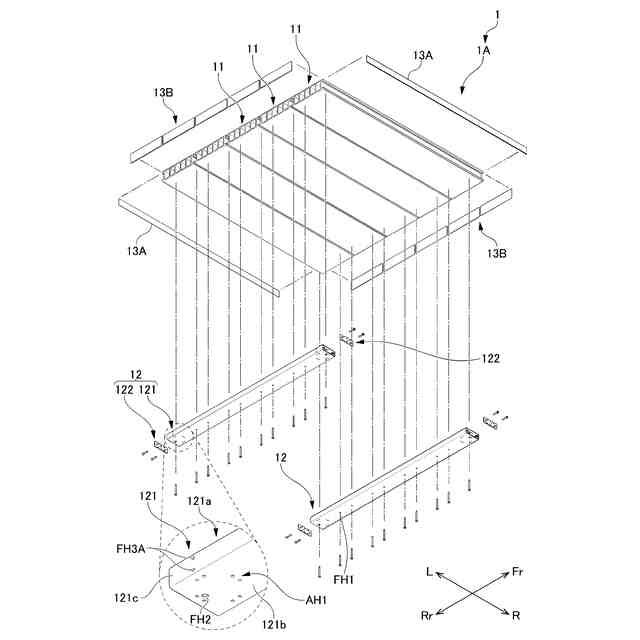

本開示に係る床モジュール１を下方から見た分解斜視図である。
図１のＩＶ－ＩＶ線拡大断面図である。

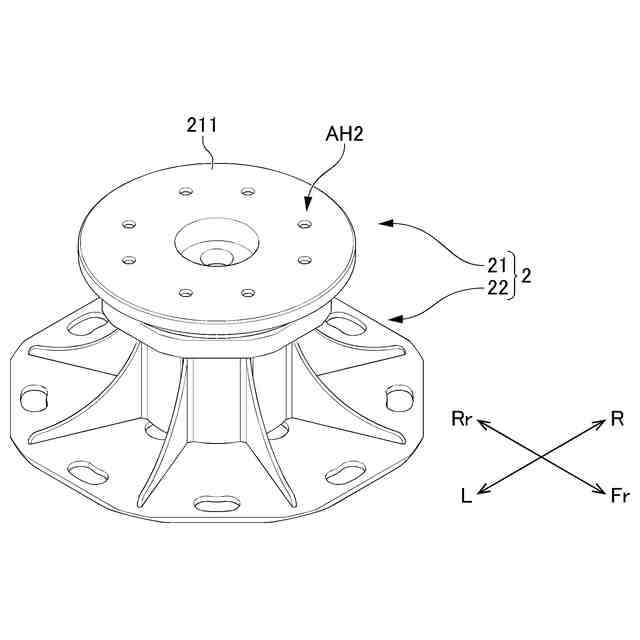

本開示に係るアジャスタを示す斜視図である。

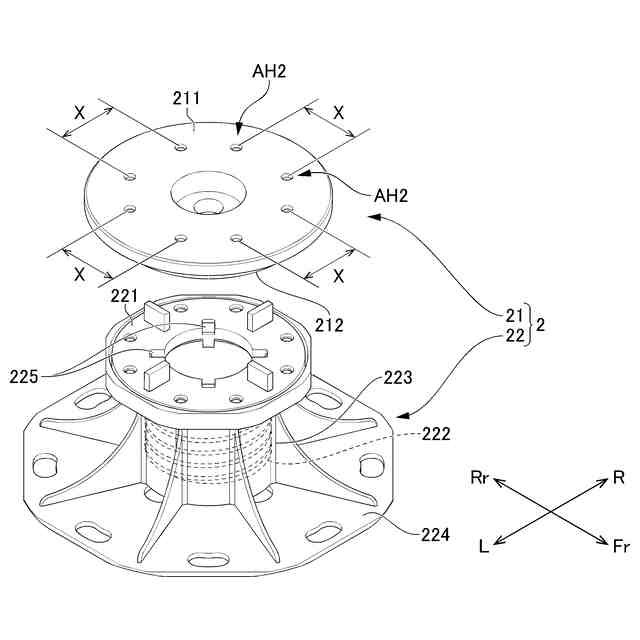

本開示に係るアジャスタの分解斜視図である。
本開示に係るアジャスタのヘッド部材を下方から見た斜視図である。

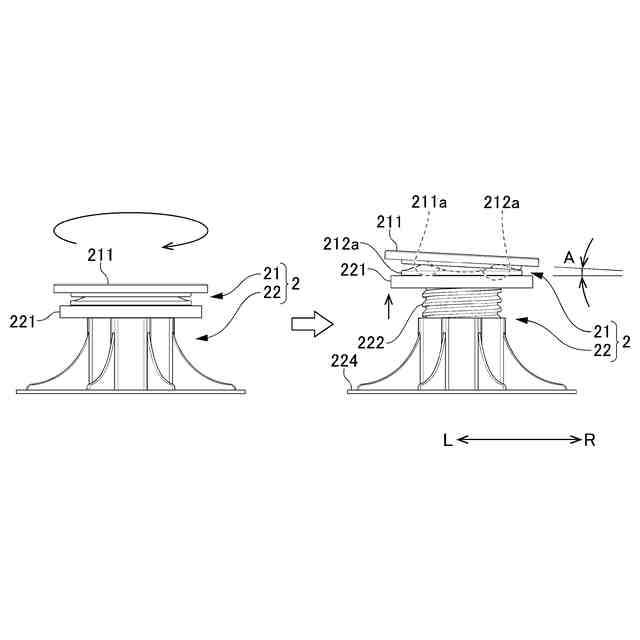

本開示に係るアジャスタの高さ調整機能及び傾き調整機能を示す模式図である。

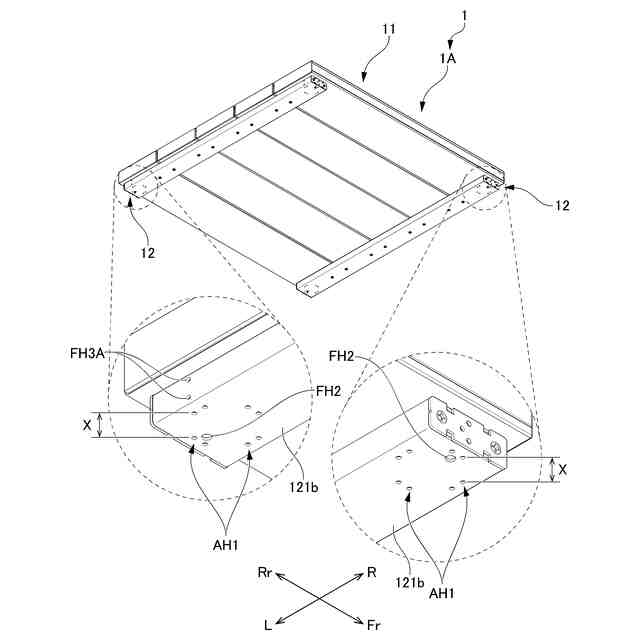

本開示に係る床モジュールを下方から見た様子を示す斜視図である。
本開示に係るフレームの第１固定孔を示す底面図である。
本開示に係る床モジュールにアジャスタを取付けた様子を示す平面図である。
本開示に係るデッキにアジャスタを取付けた様子を示す平面図である。
本開示に係るデッキの変形例である。
本開示に係るデッキの変形例である。
本開示に係るデッキの変形例である。
本開示に係るデッキの変形例である。
本開示に係る幕板を上方から見た様子を示す斜視図である。
本開示に係る幕板を下方から見た様子を示す斜視図である。
本開示に係るフェンスを上方から見た様子を示す斜視図である。
本開示に係るフェンスを下方から見た様子を示す斜視図である。
図２０のＸＸＩ－ＸＸＩ線拡大断面図である。
本開示に係るベンチを上方から見た様子を示す斜視図である。
本開示に係るベンチを下方から見た様子を示す斜視図である。
本開示に係るボックスを示す斜視図である。
本開示に係るアクセサリを取付けたデッキを示す斜視図である。
本開示に係るアジャスタの取付け方法を示す斜視図である。
本開示に係る床モジュールの連結方法を示す斜視図である。
本開示に係る連結金具を示す斜視図である。
本開示に係る連結金具が係合する様子を示す斜視図である。
本開示に係る床モジュールの連結方法を示す斜視図である。
本開示に係る床モジュールに連結金具を取付けた様子を示す平面図である。
本開示に係る床モジュールの変形例である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について、図面を参照しながら詳細に説明する。
【０００９】
本開示の図面においては、互いに直交し合う所定の４方向を「Ｆｒ方向」「Ｒｒ方向」「Ｒ方向」「Ｌ方向」で表す。「Ｆｒ方向」は正面方向を、「Ｒｒ方向」はデッキ１０の背面方向を、「Ｒ方向」はデッキ１０を正面から見た場合の右方向を、「Ｌ方向」はデッキ１０を正面から見た場合の左方向を、それぞれ示す。
【００１０】
図１に示すように、デッキ１０は、４つの床モジュール１と、アジャスタ２と、図示しない連結金具７と、を有する。アジャスタ２は、床モジュール１を支持するように床モジュール１の下面部に設けられる。連結金具７は、床モジュール１を連結させる連結部材であり、デッキ１０の外観上には現れない。デッキ１０は、床モジュール１の組み合わせを自由に変更することができ、種々の形状の敷地や不陸な敷地でも設置が可能である。例えば、マンションのバルコニー等のタイル床面に設置することもできるし、屋外における土や芝生の上に設置することもできる。また、屋内空間に設置することもでき、例えばＯＡフロアとして用いることもできる。
（【００１１】以降は省略されています）
