公開番号2025148044
公報種別公開特許公報(A)
公開日2025-10-07
出願番号2024048620
出願日2024-03-25
発明の名称シリンダ錠
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E05B 15/00 20060101AFI20250930BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】キーチェンジ回数を増加させることができるとともに小型化が可能なシリンダ錠を提供すること。
【解決手段】解錠鍵を挿入する鍵穴を有する内筒と、内筒を回動可能に嵌合する外筒と、内筒と外筒との間のシアーラインを挟んで設けられるキーチェンジ機構を構成するピン構造体と、を備えるシリンダ錠であって、ピン構造体をシリンダ錠の軸方向に沿って所定のピッチで複数配列することによってそれぞれ構成される第1のピン構造体列及び第2のピン構造体列を有し、第1のピン構造体列と第2のピン構造体列とは、鍵穴を挟んで対角位置に配置されるとともに、シリンダ錠の軸方向に半ピッチずれて配置される。
【選択図】図9
特許請求の範囲【請求項１】
解錠鍵を挿入する鍵穴を有する内筒と、
前記内筒を回動可能に嵌合する外筒と、
前記内筒と前記外筒との間のシアーラインを挟んで設けられるキーチェンジ機構を構成するピン構造体と、を備えるシリンダ錠であって、
前記ピン構造体を前記シリンダ錠の軸方向に沿って所定のピッチで複数配列することによってそれぞれ構成される第１のピン構造体列及び第２のピン構造体列を有し、
前記第１のピン構造体列と前記第２のピン構造体列とは、前記鍵穴を挟んで対角位置に配置されるとともに、前記シリンダ錠の軸方向に半ピッチずれて配置される、シリンダ錠。
続きを表示（約 920 文字）【請求項２】
前記キーチェンジ機構は、
前記外筒に径方向に沿って設けられる上ピン孔と、
前記内筒に径方向に沿って貫通して設けられる下ピン孔と、
前記内筒に設けられる球体収容溝と、
前記ピン構造体と、を備え、
前記ピン構造体は、
前記上ピン孔に径方向に移動可能に収容される上ピンと、
前記上ピンを径方向内側に向けて付勢する付勢部材と、
前記下ピン孔に径方向に移動可能に収容され、先端部が前記鍵穴に突出可能に配置される下ピンと、
前記上ピンと前記下ピンとの間に配置される中間体と、を備え、
前記中間体収容溝は、前記下ピン孔に対して解錠時の前記内筒の回動方向と反対方向に隣接して配置され、
前記解錠鍵のキーチェンジ用係合溝と前記下ピンとの係合状態において、前記付勢部材の付勢力で前記上ピンが径方向内側に移動することによって、前記中間体を前記内筒と共に解錠方向に回動するように前記下ピン孔内に配置させ、且つ前記上ピンを、前記シアーラインを超えないように前記上ピン孔内に配置させ、
前記解錠鍵の前記キーチェンジ用係合溝と前記下ピンとの非係合状態において、前記下ピンに押された前記上ピンが前記付勢部材の付勢力に抗して径方向外側に移動することによって、前記内筒の解錠方向への回動時に前記中間体を前記上ピン孔内に配置させ、前記上ピン孔と前記中間体収容溝とが一致した際に、前記上ピン孔内の前記中間体を前記中間体収容溝に収容し、且つ前記内筒の復帰方向への回動によって前記外筒の前記上ピン孔と前記内筒の前記下ピン孔とが一致した際に、前記上ピンが、前記付勢部材の付勢力によって前記シアーラインを超えて前記下ピン孔内に挿入されるように構成される、請求項１に記載のシリンダ錠。
【請求項３】
前記下ピン孔は、前記内筒の外周面への開口部位に、径方向外側に向かうに従って次第に拡径するテーパ面を有する、請求項２に記載のシリンダ錠。
【請求項４】
前記上ピンの径方向内側の先端面には、凹球面が形成されている、請求項２又は３に記載のシリンダ錠。

発明の詳細な説明【技術分野】
【０００１】
本開示は、シリンダ錠に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
キーチェンジ機構を備えるシリンダ錠としては、内筒と外筒とに亘って、中間ピン、中間ピン収納部、ストッカーピン、中間ピン待避孔、及び抑え上ピンを有するキーチェンジ機構を備え、新たな鍵が使用されると、元の鍵が使用不可となるように構成されるものが知られている（例えば、特許文献１参照）。
【０００３】
このシリンダ錠は、新たな鍵を鍵穴に挿入すると、内筒の中間ピン収納部に収納される中間ピンがシアーラインを超えて外筒側に移動するように構成される。この状態で、挿入した鍵を鍵変更操作方向に回転させると、外筒側に移動した中間ピンは、内筒における元の中間ピン収納部の隣りに配置される中間ピン待避孔に収納される。これによって、元の中間ピン収納部に対応する外筒内のタンブラーピンがシアーラインを超えて内筒側に突出するため、以後、元の鍵での解錠操作は不可能になる。
【０００４】
このシリンダ錠には、軸方向に沿って４つのキーチェンジ機構が配列されている。したがって、このシリンダ錠は４回のキーチェンジが可能である。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－３８４２９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
キーチェンジの回数を増やすためには、シリンダ錠の軸方向に沿って配列されるキーチェンジ機構の数を増加する必要があるが、キーチェンジ機構の数の増加に伴って、シリンダ錠は軸方向に長尺化する。そのため、キーチェンジ回数の増加とシリンダ錠の小型化とを両立させることは困難であった。
【０００７】
そこで、本開示は、キーチェンジ回数を増加させることができるとともに小型化が可能なシリンダ錠を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本開示は、解錠鍵を挿入する鍵穴を有する内筒と、前記内筒を回動可能に嵌合する外筒と、前記内筒と前記外筒との間のシアーラインを挟んで設けられるキーチェンジ機構を構成するピン構造体と、を備えるシリンダ錠であって、前記ピン構造体を前記シリンダ錠の軸方向に沿って所定のピッチで複数配列することによってそれぞれ構成される第１のピン構造体列及び第２のピン構造体列を有し、前記第１のピン構造体列と前記第２のピン構造体列とは、前記鍵穴を挟んで対角位置に配置されるとともに、前記シリンダ錠の軸方向に半ピッチずれて配置される、シリンダ錠に関する。
【図面の簡単な説明】
【０００９】

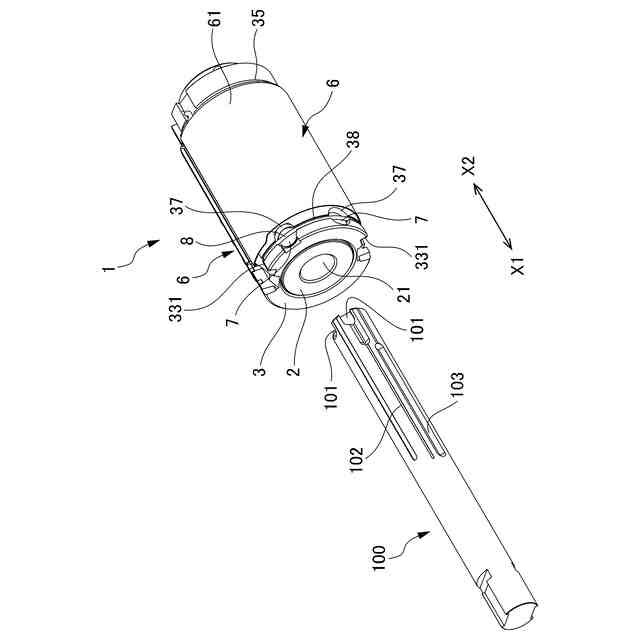

本実施形態に係るシリンダ錠及び解錠鍵を示す斜視図である。

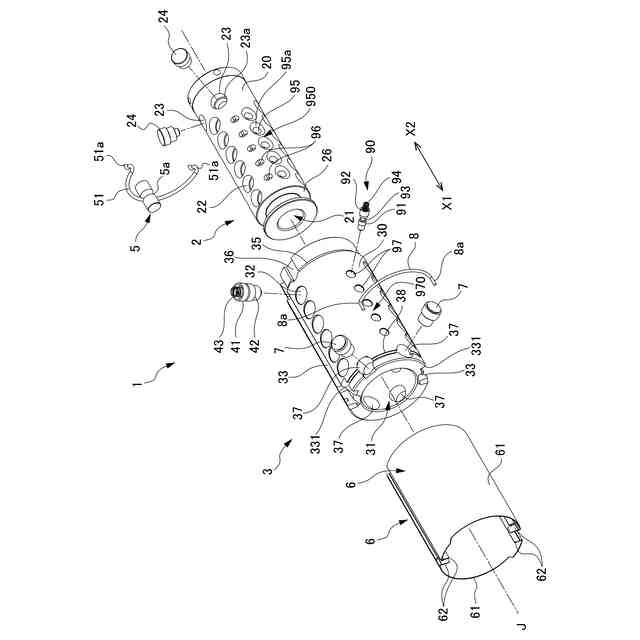

本実施形態に係るシリンダ錠の分解斜視図である。

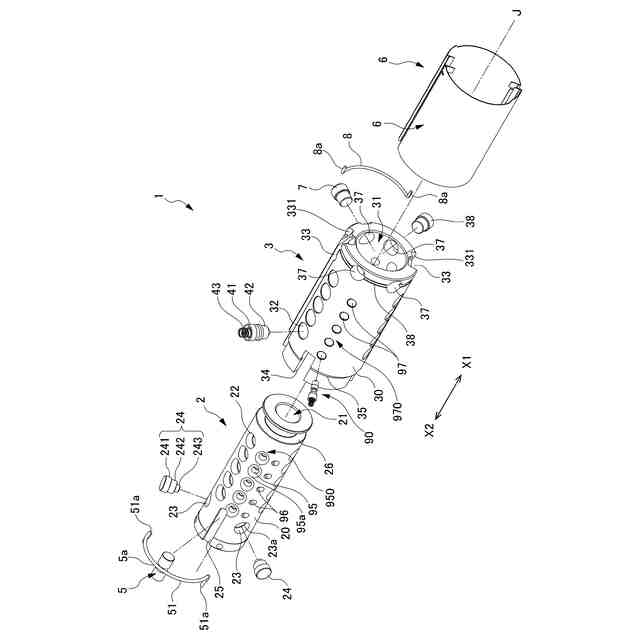

本実施形態に係るシリンダ錠を図２とは異なる方向から視た分解斜視図である。

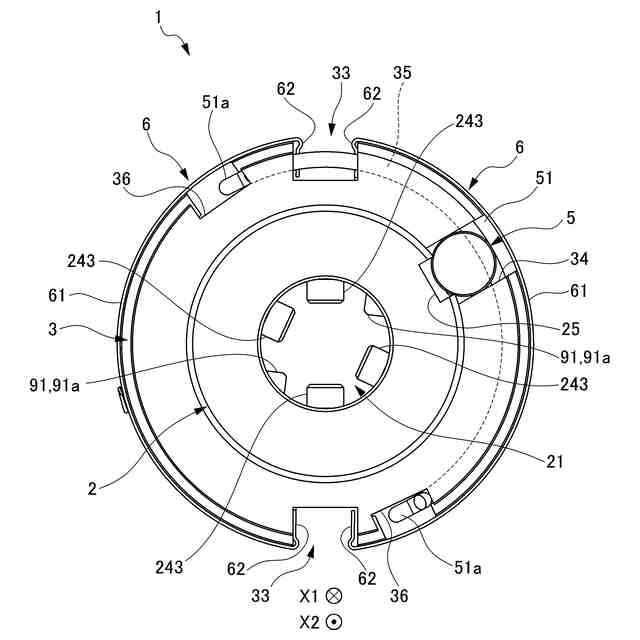

本実施形態に係るシリンダ錠を解錠鍵の挿入側から視た正面図である。
本実施形態に係るシリンダ錠を解錠鍵の挿入側と反対側から視た背面図である。
図４中のＡ－Ａ線に沿う断面図である。

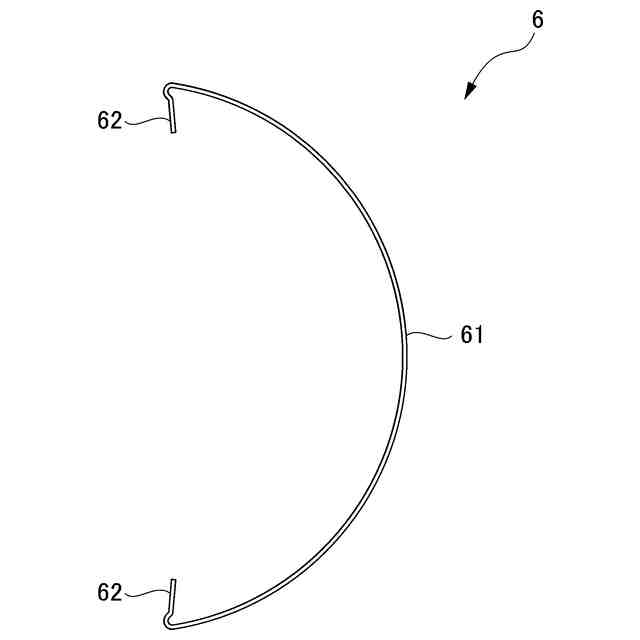

本実施形態に係るシリンダ錠に設けられる蓋材の正面図である。

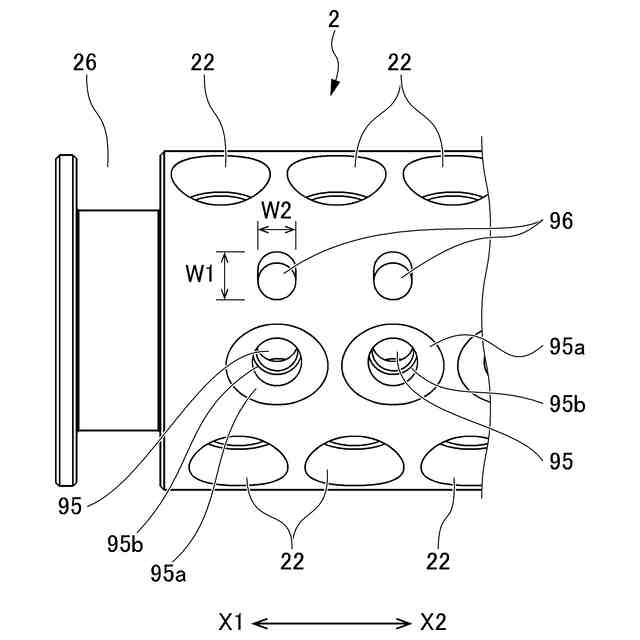

内筒の前方側の外周面を示す図である。

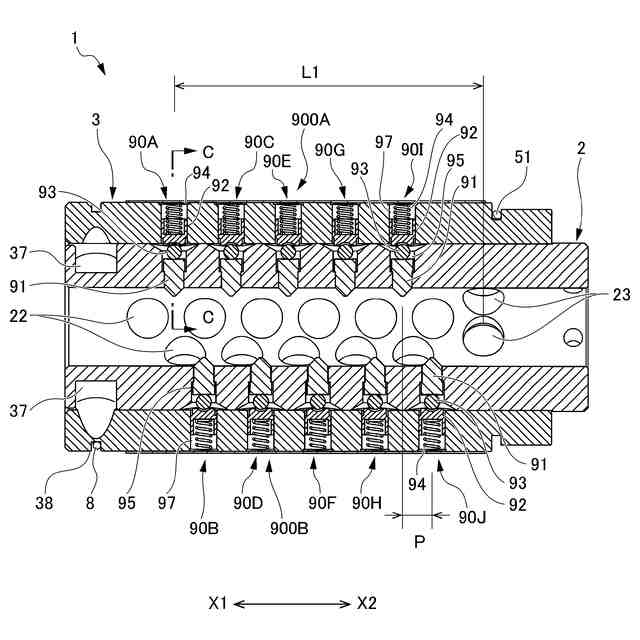

図４中のＢ－Ｂ線に沿う断面図である。
キーチェンジ機構を示す断面図である。
第１番目の解錠鍵の係合溝を示す図である。
鍵穴に第１番目の解錠鍵を挿入した際のキーチェンジ機構の動作を示す断面図である。
鍵穴に第１番目の解錠鍵を挿入した際のキーチェンジ機構の動作を示す断面図である。
第２番目の解錠鍵の係合溝を示す図である。
鍵穴に第２番目の解錠鍵を挿入した際のキーチェンジ機構の動作を示す断面図である。
鍵穴に第２番目の解錠鍵を挿入した際のキーチェンジ機構の動作を示す断面図である。
鍵穴に第２番目の解錠鍵を挿入した際のキーチェンジ機構の動作を示す断面図である。
鍵穴に第２番目の解錠鍵を挿入した際のキーチェンジ機構の動作を示す断面図である。
鍵穴に第２番目の解錠鍵を挿入した際のキーチェンジ機構の動作を示す断面図である。
本実施形態に係るシリンダ錠を備える玄関ドアを示す正面図である。
本実施形態に係るシリンダ錠を備える宅配ボックスを示す正面図である。
本実施形態に係るシリンダ錠を備える門扉を示す正面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について図面を参照して詳細に説明する。本実施形態に係るシリンダ錠１は、シリンダ錠１を施解錠可能な複数の解錠鍵と共に用いられる。本実施形態に係るシリンダ錠１では、第１番目から第１１番目までの１１の解錠鍵を使用可能であるが、本明細書及び図面では、１１の解錠鍵のうちの２つの解錠鍵１００（図１、図１１参照）及び解錠鍵１００Ａ（図１４参照）のみを示して説明する。解錠鍵１００は、第１番目の解錠鍵であり、解錠鍵１００Ａは、第２番目の解錠鍵である。
（【００１１】以降は省略されています）
