公開番号2025134495
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024032437
出願日2024-03-04
発明の名称引き戸
出願人積水ハウス株式会社
代理人個人,個人
主分類E05D 15/06 20060101AFI20250909BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】本発明は、吊り車及びソフトクローズ機構を上レールから取り外す作業手間を低減させる引き戸を提供する。
【解決手段】引き戸1は、一対の下板42を有し、当該下板42の間に長さ方向に沿った間隙46が設けられる上レール4と、前記上レール4に沿って移動可能なパネル体2と、前記一対の下板42の上を走行する吊り車5a,5bと、前記吊り車5a,5bから延びて形成され、前記パネル体2を前記吊り車5a,5bに吊り下げる固定部6と、前記吊り車5aから延びて形成され、前記上レール4に収納されるソフトクローズ機構7と、を備え、前記上レール4は、前記下板42の間の一部に前記間隙46の幅よりも幅広となる拡幅部47を有し、前記吊り車5a,5bの幅方向の長さは、前記間隙42よりも長く、前記拡幅部46よりも短い。

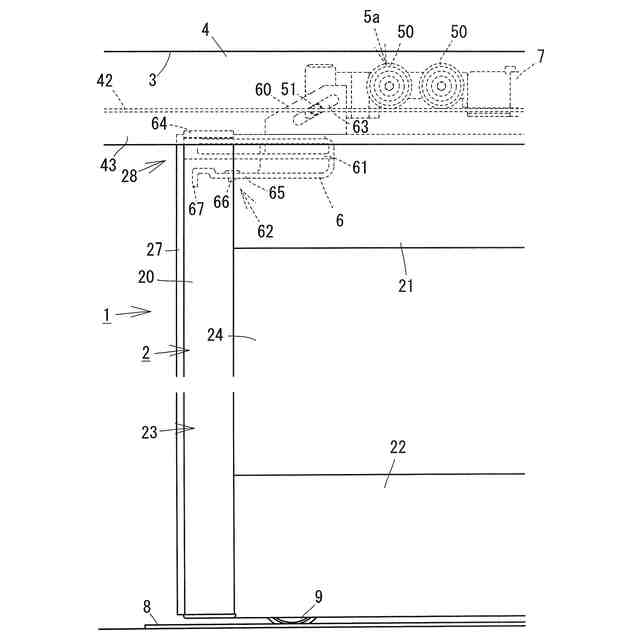

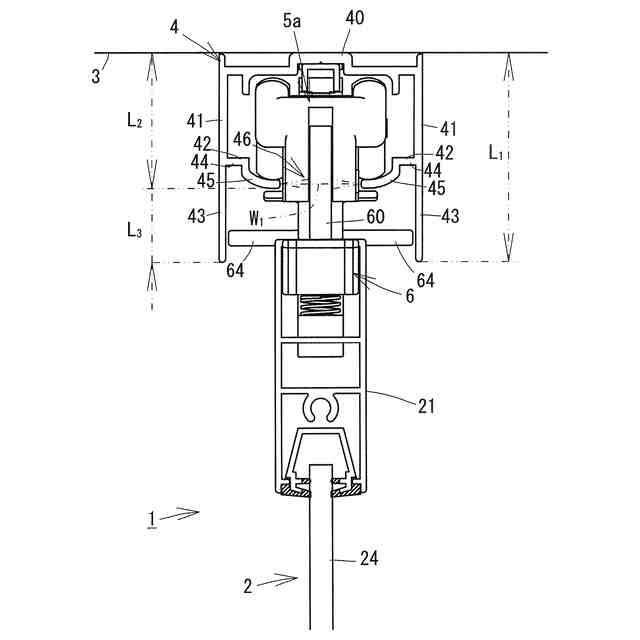

【選択図】図5
特許請求の範囲【請求項１】
一対の下板を有し、当該下板の間に長さ方向に沿った間隙が設けられる上レールと、
前記上レールに沿って移動可能なパネル体と、
前記一対の下板の上を走行する吊り車と、
前記吊り車から延びて形成され、前記パネル体を前記吊り車に吊り下げる固定部と、
前記吊り車から延びて形成され、前記上レールに収納されるソフトクローズ機構と、を備え、

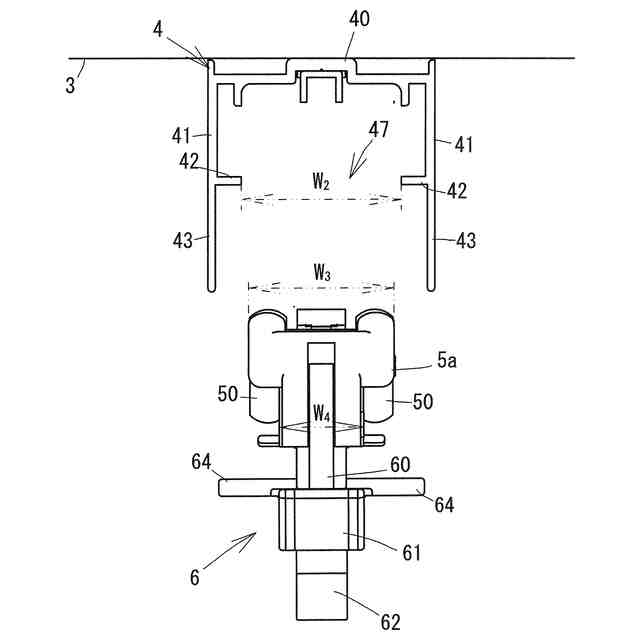

前記上レールは、前記下板の間の一部に前記間隙の幅よりも幅広となる拡幅部を有し、
前記吊り車の幅方向の長さは、前記間隙の幅よりも長く、前記拡幅部の幅よりも短い、
引き戸。
続きを表示（約 580 文字）【請求項２】
前記ソフトクローズ機構の幅方向の長さは、前記間隙の幅よりも短い、
請求項１に記載の引き戸。
【請求項３】
前記固定部は、前記パネル体に形成される係止部に噛み合わされる係合部を有する、
請求項１に記載の引き戸。
【請求項４】

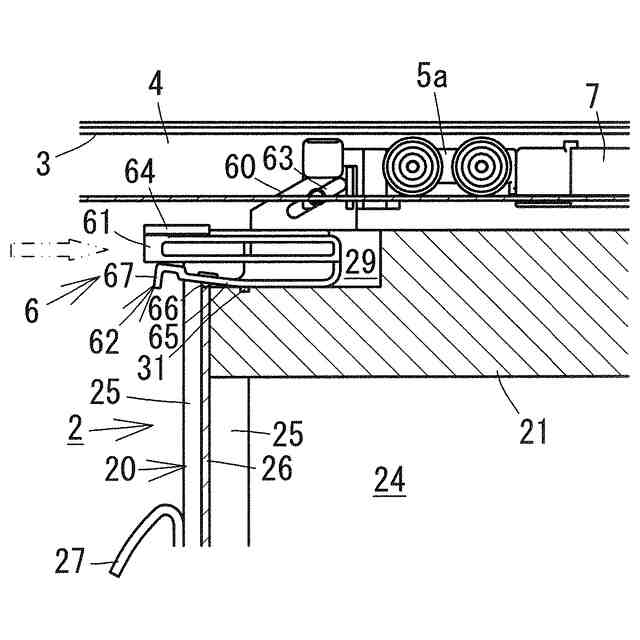

前記パネル体は、前記係合部の前記係止部との噛み合いを解除する操作を行う操作隙間を有する、
請求項３に記載の引き戸。
【請求項５】
前記係合部は、前記パネル体の内部に収納されて、前記係止部に噛み合わされており、
前記操作隙間は前記係合部を前記上レールの長さ方向に引き出し可能に形成される、
請求項４に記載の引き戸。
【請求項６】
前記操作隙間は前記パネル体の戸先又は戸尻の緩衝材に覆われる、
請求項５に記載の引き戸。
【請求項７】
前記上レールは、長さ方向に延びる一対の側板を更に有し、
前記一対の側板は、前記下板よりも下方に延びる垂れ部をそれぞれ有しており、
前記パネル体は上縁が前記垂れ部に挿入される、
請求項１に記載の引き戸。
【請求項８】
前記拡幅部に前記吊り車が走行可能な脱落防止部が着脱可能に設けられる、
請求項１に記載の引き戸。

発明の詳細な説明【技術分野】
【０００１】
本発明は、引き戸に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来より、引き戸の上レールに収納されるソフトクローズ機構は、パネル体を吊持する吊り車に連結されている。特許文献１においては、ソフトクローズ機構の施工性やメンテナンス性の向上のために、吊り車とソフトクローズ機構とを着脱できるようにし、上レールからソフトクローズ機構を抜き出せるようにしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２０９５２６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかし、特許文献１においては、吊り車とソフトクローズ機構とを着脱する作業手間が必要であり、吊り車は上レール内に残存するので吊り車のメンテナンス性は低いままである。
【０００５】
そこで、本発明は、吊り車及びソフトクローズ機構を上レールから取り外す作業手間を低減させる引き戸を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決する第１の引き戸は、一対の下板を有し、当該下板の間に長さ方向に沿った間隙が設けられる上レールと、前記上レールに沿って移動可能なパネル体と、前記一対の下板の上を走行する吊り車と、前記吊り車から延びて形成され、前記パネル体を前記吊り車に吊り下げる固定部と、前記吊り車から延びて形成され、前記上レールに収納されるソフトクローズ機構と、を備え、前記上レールは、前記下板の間の一部に前記間隙の幅よりも幅広となる拡幅部を有し、前記吊り車の幅方向の長さは、前記間隙の幅よりも長く、前記拡幅部の幅よりも短い。
【０００７】
第２の引き戸は、第１の引き戸において、前記ソフトクローズ機構の幅方向の長さは、前記間隙の幅よりも短い。
【０００８】
第３の引き戸は、第１又は第２の引き戸において、前記固定部は、前記パネル体に形成される係止部に噛み合わされる係合部を有する。
【０００９】
第４の引き戸は、第３の引き戸において、前記パネル体は、前記係合部の前記係止部との噛み合いを解除する操作を行う操作隙間を有する。
【００１０】
第５の引き戸は、第４の引き戸において、前記係合部は、前記パネル体の内部に収納されて、前記係止部に噛み合わされており、前記操作隙間は前記係合部を前記上レールの長さ方向に引き出し可能に形成される。
（【００１１】以降は省略されています）
