公開番号2025124966
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024020728
出願日2024-02-15
発明の名称開口部装置
出願人三協立山株式会社
代理人個人
主分類E05C 21/00 20060101AFI20250820BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】施工性を向上させることのできる開口部装置の提供。
【解決手段】引違い状に配置した室外側及び室内側の戸5a,5bと、戸5a,5bを動かないように固定する固定手段14とを備え、固定手段14は、室外側の戸5aと室内側の戸5bにそれぞれ設けてある。
【選択図】図4
特許請求の範囲【請求項１】
引違い状に配置した室外側及び室内側の戸と、戸を動かないように固定する固定手段とを備え、固定手段は、室外側の戸と室内側の戸にそれぞれ設けてあることを特徴とする開口部装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の開口部に設置される開口部装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
建物の開口部に設置されるＦＩＸ窓等の開口部装置においては、施工性の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上させることのできる開口部装置の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による開口部装置は、引違い状に配置した室外側及び室内側の戸と、戸を動かないように固定する固定手段とを備え、固定手段は、室外側の戸と室内側の戸にそれぞれ設けてあることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による開口部装置は、引違い状に配置した室外側及び室内側の戸と、戸を動かないように固定する固定手段とを備え、固定手段は、室外側の戸と室内側の戸にそれぞれ設けてあることで、戸の取付けと固定が容易に行え、施工性を向上させることができる。
【図面の簡単な説明】
【０００６】

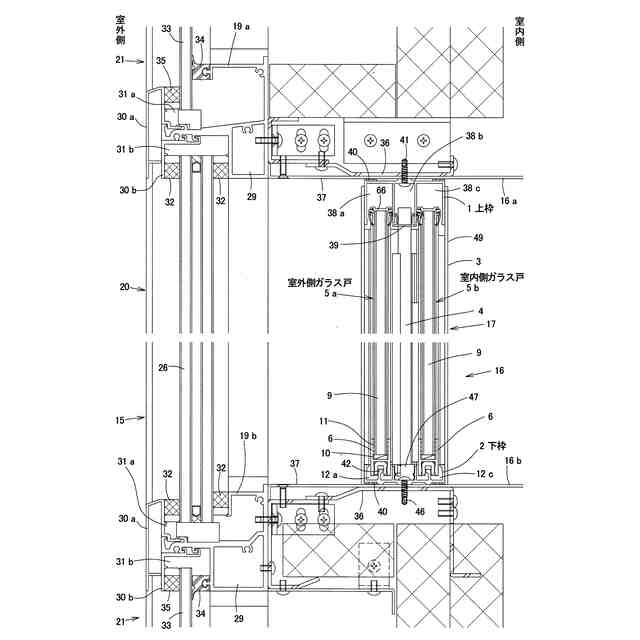

本発明の一実施形態に係る開口部装置を建物の開口部に設置した状態を示す縦断面図である。

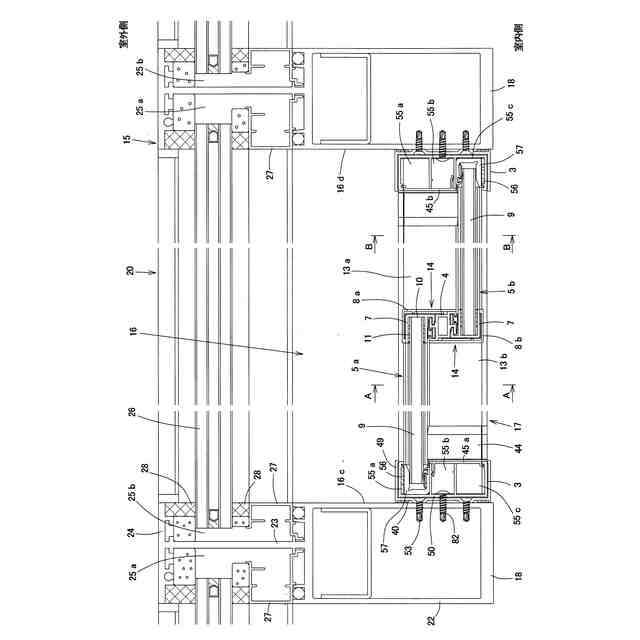

同開口部装置を建物の開口部に設置した状態を示す横断面図である。

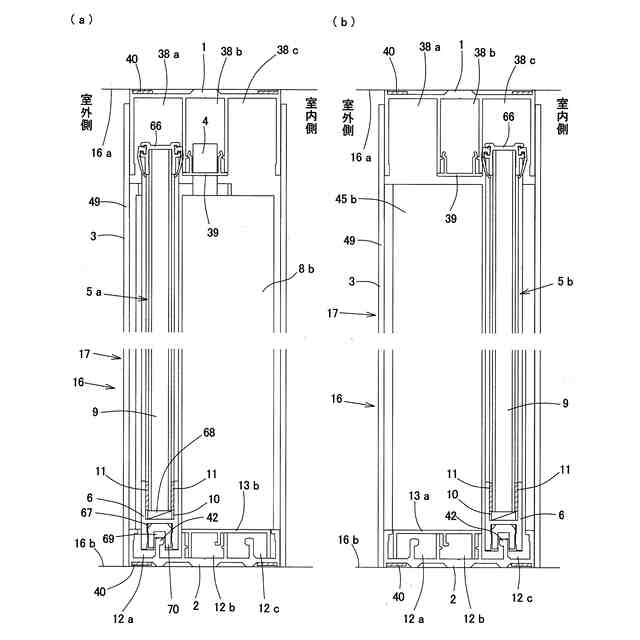

（ａ）は図２のＡ－Ａ断面図、（ｂ）は図２のＢ－Ｂ断面図である。

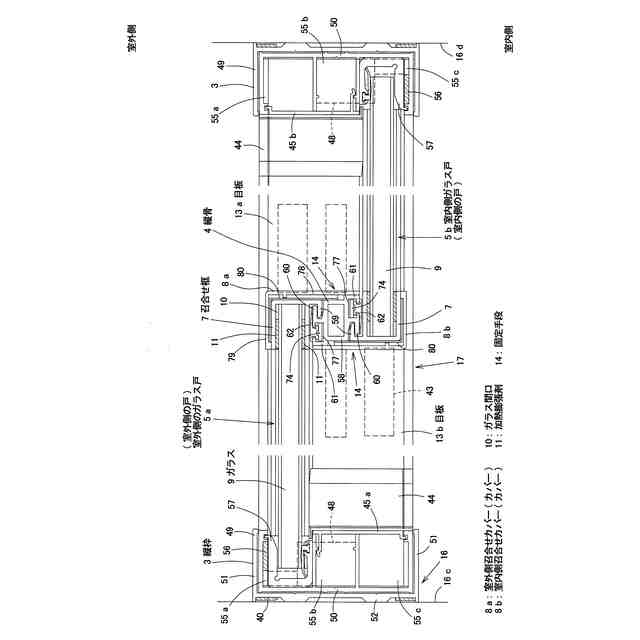

同開口部装置の横断面図である。

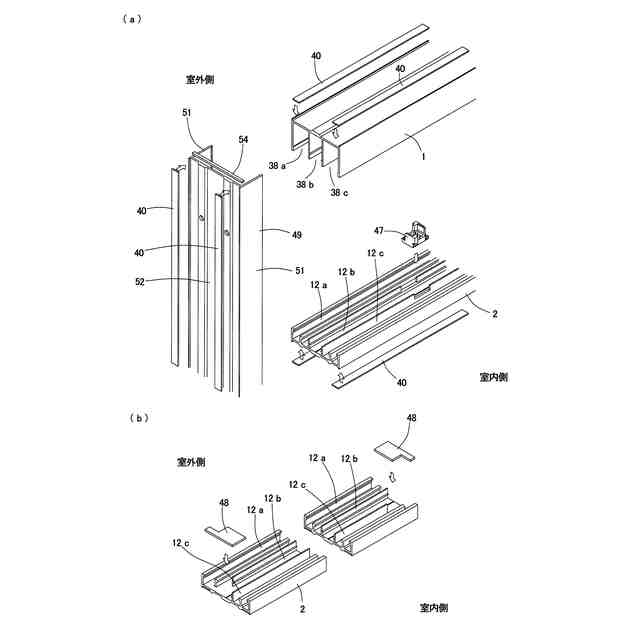

（ａ）は外縦枠と上枠及び下枠の斜視図であり、（ｂ）は下枠の斜視図である。

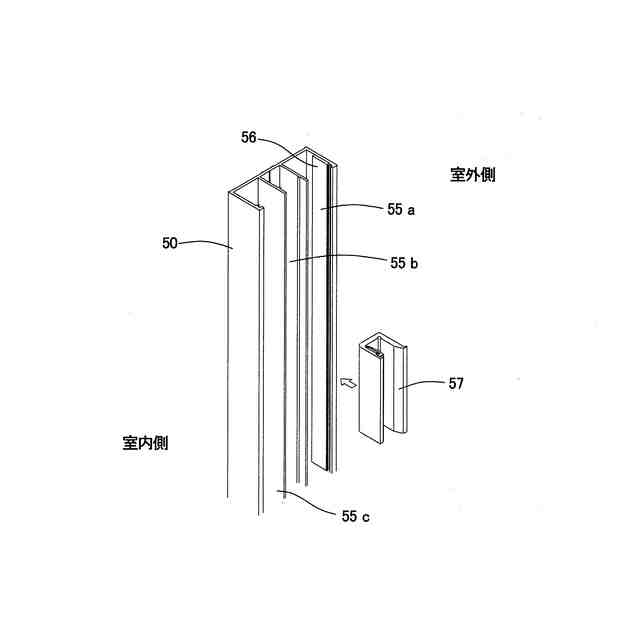

内縦枠の斜視図である。

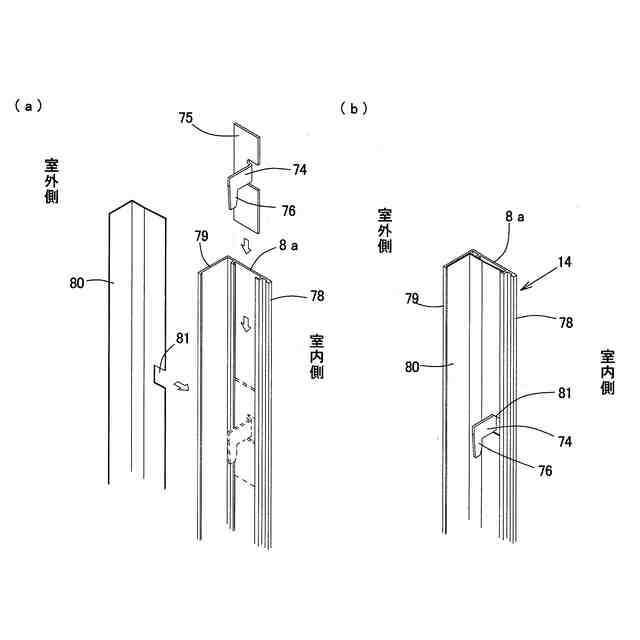

（ａ）は室外側召合せカバーの分解斜視図であり、（ｂ）は室外側召合せカバーの斜視図である。

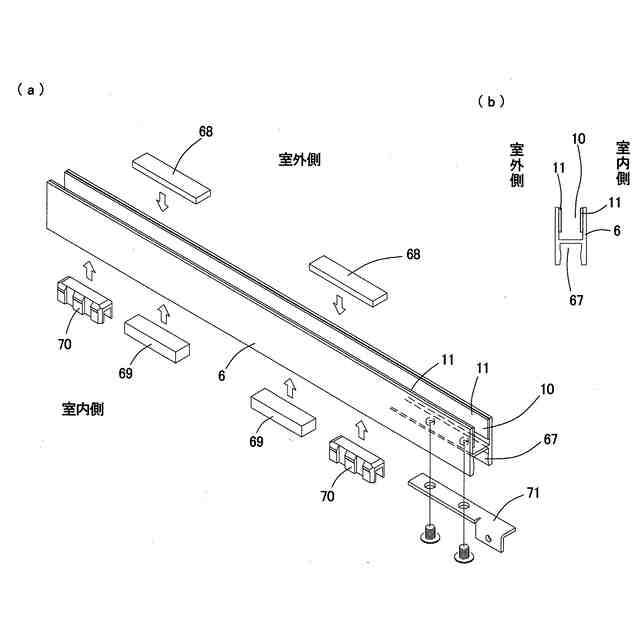

（ａ）は室外側ガラス戸の下框の分解斜視図であり、（ｂ）は同下框の縦断面図である。

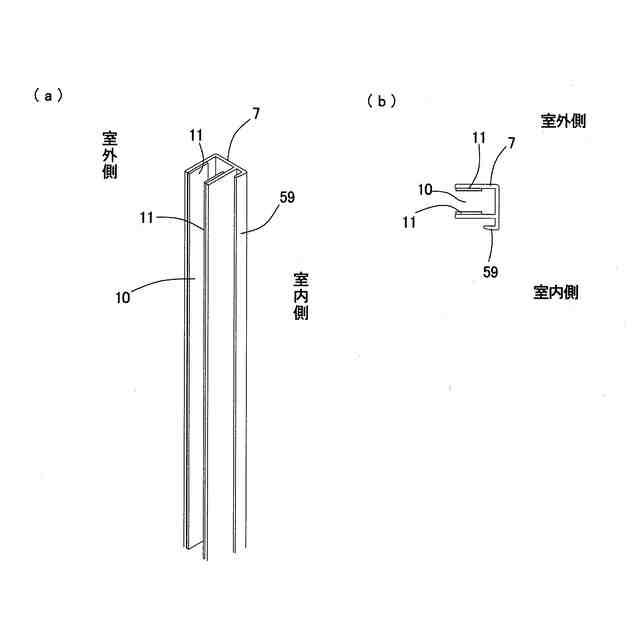

（ａ）は室外側ガラス戸の召合せ框の斜視図であり、（ｂ）は同召合せ框の横断面図である。
（ａ）は縦骨の斜視図であり、（ｂ）は縦骨の上部の横断面図、（ｂ）は縦骨の中間部の横断面図である。
上枠の目板の斜視図である。
下枠の目板の斜視図である。
室外側ガラス戸の分解斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
同開口部装置の施工手順の一工程を示す斜視図である。
（ａ）は室外側ガラス戸の概略正面図であり、（ｂ）は下框のガラス間口にガラスを嵌め込む様子を示す縦断面図、（ｂ）は召合せ框のガラス間口にガラスを嵌め込む様子を示す横断面図である。
（ａ）は同開口部装置の火災時の状態を示す横断面図であり、（ｂ）は同じく縦断面図である。
比較例として、ガラスを通常のシール・ビードでガラス間口に保持した場合の火災時の状態を示す横断面図である。
（ａ）は図１７のＡ部詳細図であり、（ｂ）は火災時における比較例の室外側ガラス戸の概略正面図とＢ部詳細図である。
本発明の開口部装置の他の実施形態を示す横断面図である。
同開口部装置の室外側ガラス戸の分解斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明の開口部装置１７の一実施形態を示している。本開口部装置１７は、図１，２に示すように、ビルの外壁を成すカーテンウォール１５の室内側の開口部１６に設置されるＦＩＸ窓に適用したものである。
【０００８】
カーテンウォール１５は、図１，２に示すように、躯体（図示省略）に固定して複数本の方立１８，１８，…が左右方向に間隔をおいて設けてあり、方立１８，１８，…間に無目１９ａ，１９ｂが上下方向に間隔をおいて取付けてある。本カーテンウォール１５は、図１に示すように、居住空間に対向するビジョン部２０と、上下階の境界部分に対向するスパンドレル部２１とを有している。ビジョン部２０とスパンドレル部２１は、上下方向に交互に配置されている。
【０００９】
方立１８は、アルミ形材よりなり、図２に示すように、室内側に矩形断面の本体部２２を有し、本体部２２の室外側にＴ字形を成すように見込壁２３と見付壁２４を有している。見込壁２３の右側と左側には取付溝２５ａ，２５ｂが形成してある。方立１８は、ビジョン部２０とスパンドレル部２１にまたがって連続して形成され、躯体に図示しないファスナで固定してある。
【００１０】
図２に示すように、ビジョン部２０においては、隣り合う左右の方立１８，１８の室外側の取付溝２５ａ，２５ｂにガラス（複層ガラス）２６の左右端部を挿入し、取付溝２５ａ，２５ｂ内のガラス２６の室内側に押縁２７を取付け、押縁２７の室外側面とガラス２６の室内側面との間、方立１８の見付壁２４とガラス２６の室外側面との間にシール材２８を充填して、ガラス２６を保持してある。
（【００１１】以降は省略されています）
