公開番号2025123628
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019178
出願日2024-02-13
発明の名称簡易建物
出願人三協立山株式会社
代理人個人
主分類E04B 1/343 20060101AFI20250818BHJP(建築物)
要約【課題】簡易建物の施工性の向上。
【解決手段】屋根1と補助樋2とを備え、屋根1は、前後方向の一方側が低くなるように傾斜しており、一方側端部に横樋3を有し、横樋3は、屋根1よりも側方に突出しており、補助樋2は、横樋3の突出した端部から前後方向の他方側に延びている。
【選択図】図1
特許請求の範囲【請求項１】
屋根と補助樋とを備え、屋根は、前後方向の一方側が低くなるように傾斜しており、一方側端部に横樋を有し、横樋は、屋根よりも側方に突出しており、補助樋は、横樋の突出した端部から前後方向の他方側に延びていることを特徴とする簡易建物。
続きを表示（約 110 文字）【請求項２】
屋根を支持する梁を備え、梁は、屋根よりも側方に張り出して端部を柱に支持してあり、補助樋は、横樋の突出した端部と前記柱に沿って設けたたて樋の上部とを連結していることを特徴とする請求項１記載の簡易建物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーポート等の簡易建物に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来より、住宅の敷地に設置されるカーポート等の簡易建物が知られている。かかる簡易建物においては、施工性の向上が求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、簡易建物の施工性の向上を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による簡易建物は、屋根と補助樋とを備え、屋根は、前後方向の一方側が低くなるように傾斜しており、一方側端部に横樋を有し、横樋は、屋根よりも側方に突出しており、補助樋は、横樋の突出した端部から前後方向の他方側に延びていることを特徴とする。
【０００５】
請求項２記載の発明による簡易建物は、請求項１記載の発明の構成に加え、屋根を支持する梁を備え、梁は、屋根よりも側方に張り出して端部を柱に支持してあり、補助樋は、横樋の突出した端部と前記柱に沿って設けたたて樋の上部とを連結していることを特徴とする。
【発明の効果】
【０００６】
請求項１記載の発明による簡易建物は、屋根と補助樋とを備え、屋根は、前後方向の一方側が低くなるように傾斜しており、一方側端部に横樋を有し、横樋は、屋根よりも側方に突出しており、補助樋は、横樋の突出した端部から前後方向の他方側に延びているので、雨樋の施工を簡略化することができ、施工性を向上することができる。
【０００７】
請求項２記載の発明による簡易建物は、屋根を支持する梁を備え、梁は、屋根よりも側方に張り出して端部を柱に支持してあり、補助樋は、横樋の突出した端部と前記柱に沿って設けたたて樋の上部とを連結していることで、雨樋の施工をより一層簡略化することができ、施工性を一段と向上することができる。
【図面の簡単な説明】
【０００８】
本発明の簡易建物の一実施形態を示す斜視図である。

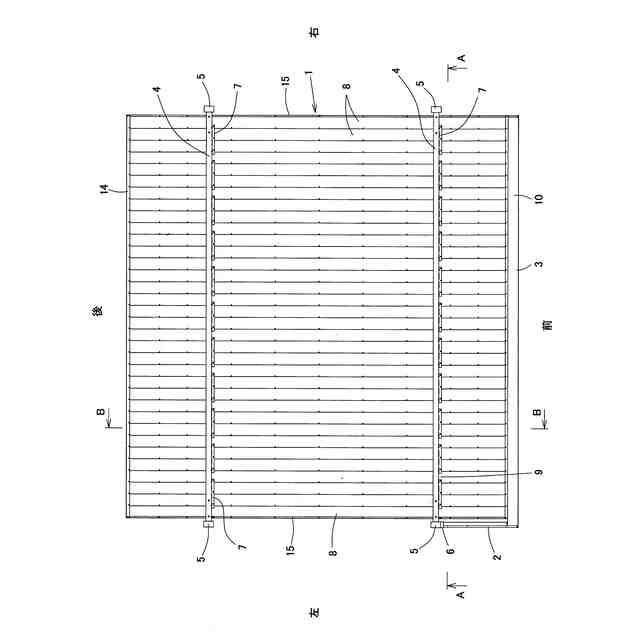

同簡易建物の平面図である。
同簡易建物の側面図である。

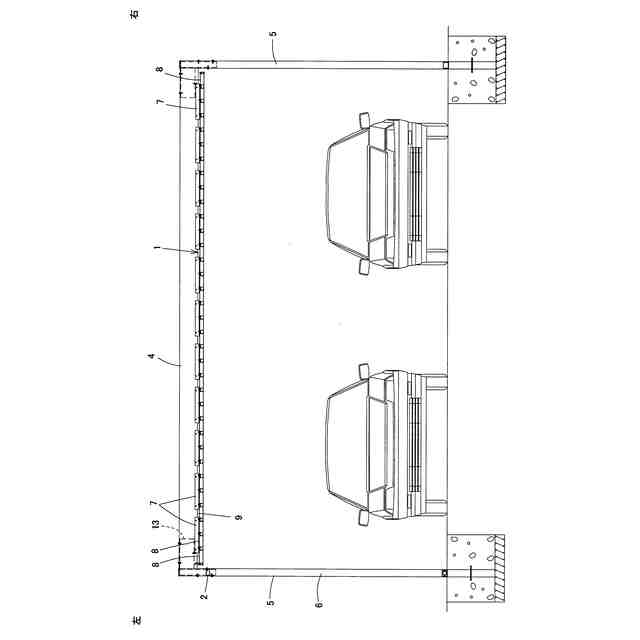

図２のＡ－Ａ断面図である。

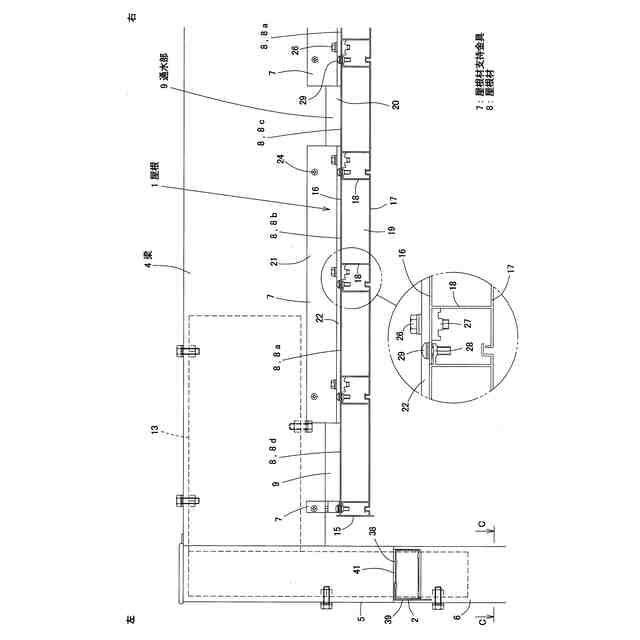

図４の一部を拡大して示す縦断面図である。

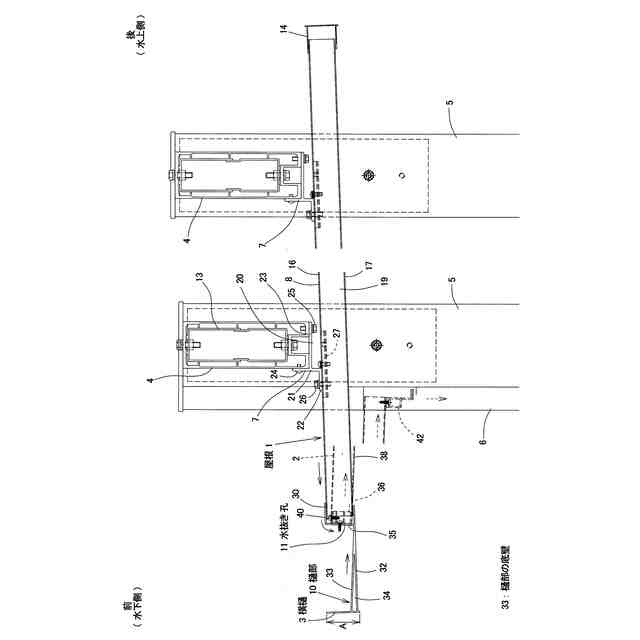

図２のＢ－Ｂ断面図である。
図５のＣ－Ｃ断面図である。
補助樋を取付ける際の手順を順に示す斜視図である。
横樋の他の実施形態を示す屋根の縦断面図である。
横樋のさらに別の実施形態を示す屋根の縦断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。図１～７は、本発明の簡易建物の一実施形態を示している。本簡易建物は、住宅の敷地に設置される乗用車２台用のカーポートに適用したものであり、図１～４に示すように、左右の柱５，５の上部に梁４を架設した門型のフレームを前後方向に間隔をおいて２つ設けてあり、前後の梁４，４の下にまたがって屋根１が支持してある。屋根１は、図３に示すように、前側が低くなるように下向きに２°傾斜している。
【００１０】
柱５は、図７に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成されている。４本の柱のうち、左側の前側の柱５には、図１，７に示すように、前面にたて樋６が取付けてある。たて樋６は、アルミニウム合金の押出形材で略コ字型断面に形成され、左右の側面が柱５の左右の側面と面一で連続しており、柱５の前面に取付けた受け部品１２に係合取付けされている。
梁４は、図６に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成されており、長手方向の両端部を柱梁連結金具１３により柱５の上端部に連結して支持してある。梁４は、図５に示すように、長手方向の両端部が屋根１よりも側方に張り出している。
（【００１１】以降は省略されています）
