発明の名称照明付きポール
出願人三協立山株式会社
代理人個人
主分類F21S 8/08 20060101AFI20250805BHJP(照明)
要約【課題】使い勝手の良い照明付きポールの提供。
【解決手段】ポール本体1とLEDライン照明2とを備え、LEDライン照明2は、ポール本体1の長手方向に沿って設けるものであって、ポール本体1の異なる側面のうちの何れかを選択して取付け自在である。
【選択図】図3
特許請求の範囲【請求項１】
ポール本体とＬＥＤライン照明とを備え、ＬＥＤライン照明は、ポール本体の長手方向に沿って設けるものであって、ポール本体の異なる側面のうちの何れかを選択して取付け自在であることを特徴とする照明付きポール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明付きポールに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、柱に照明を取付けた照明付きポールが知られている。かかる照明付きポールにおいては、使い勝手の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、使い勝手の良い照明付きポールの提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による照明付きポールは、ポール本体とＬＥＤライン照明とを備え、ＬＥＤライン照明は、ポール本体の長手方向に沿って設けるものであって、ポール本体の異なる側面のうちの何れかを選択して取付け自在であることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による照明付きポールは、ポール本体とＬＥＤライン照明とを備え、ＬＥＤライン照明は、ポール本体の長手方向に沿って設けるものであって、ポール本体の異なる側面のうちの何れかを選択して取付け自在であることで、周囲の状況等に応じてＬＥＤライン照明の光が照射される方向を変更することができるので、使い勝手が良い。
【図面の簡単な説明】
【０００６】

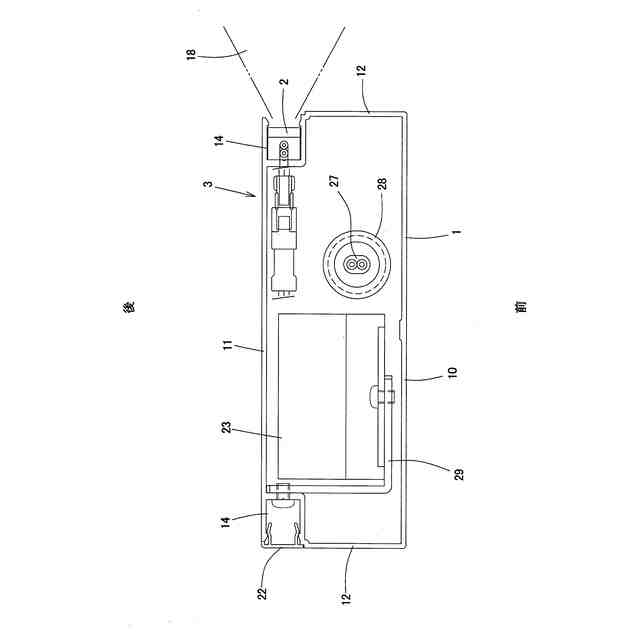

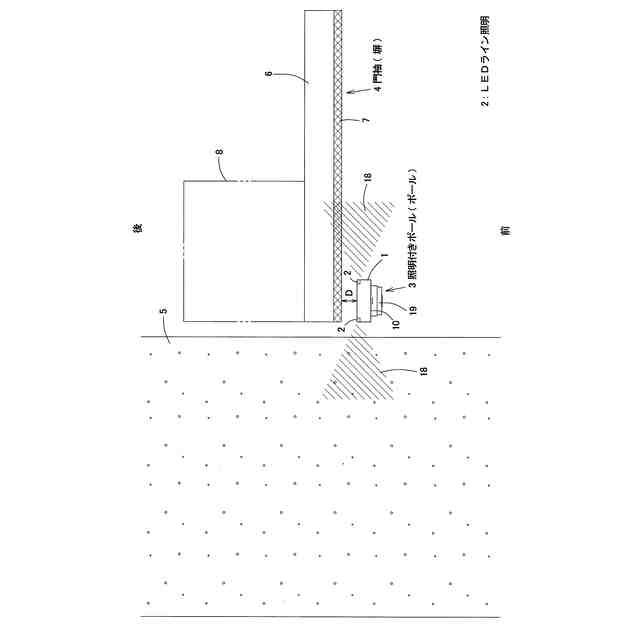

エクステリア構成材の第１実施形態を示す平面図である。
同エクステリア構成材の正面図である。

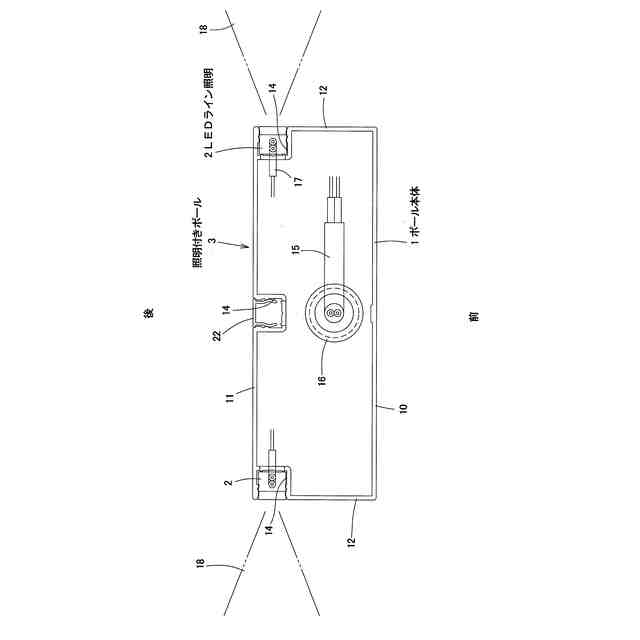

同エクステリア構成材の照明付きポールの横断面図である。

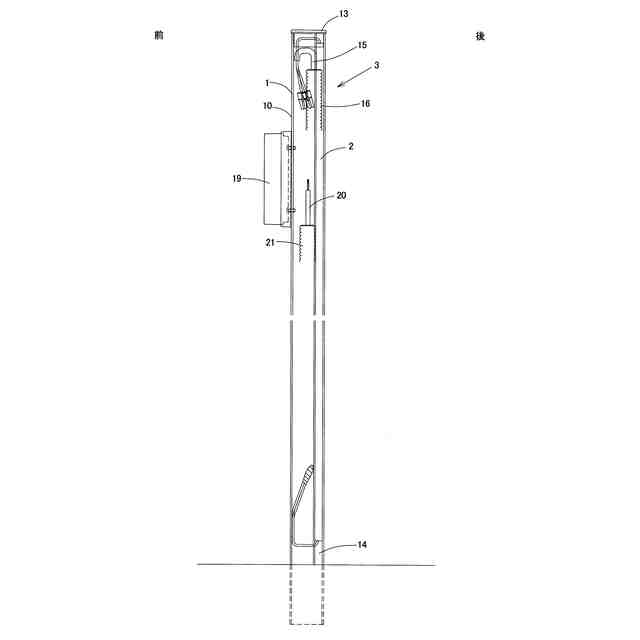

同エクステリア構成材の照明付きポールの縦断面図である。
エクステリア構成材の第２実施形態を示す平面図である。

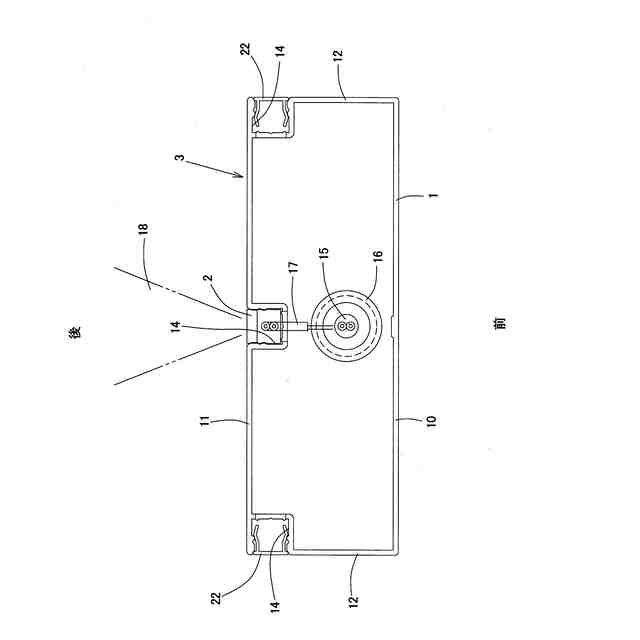

同エクステリア構成材の照明付きポールの横断面図である。
照明付きポールの他の実施形態を示す横断面図である。

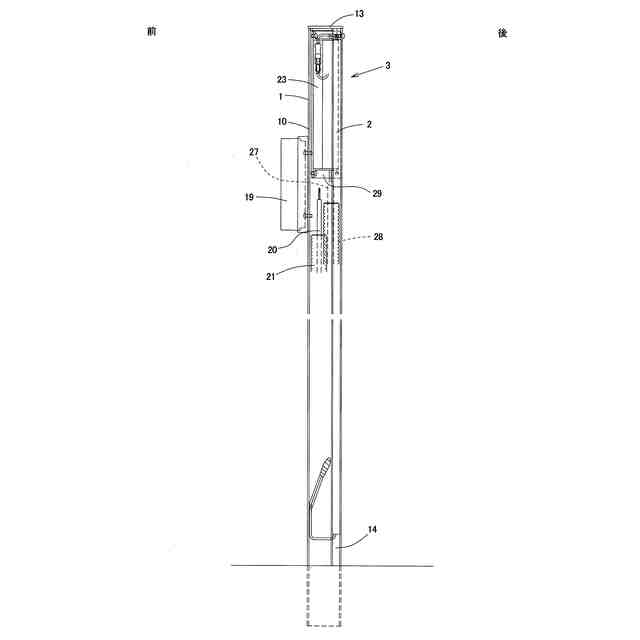

同照明付きポールの縦断面図である。
エクステリア構成材の第３実施形態を示す平面図である。
同エクステリア構成材の照明付きポールの横断面図である。
同エクステリア構成材の照明付きポールの側面図である。
エクステリア構成材の第４実施形態を示す平面図である。
同エクステリア構成材の正面図である。
同エクステリア構成材の照明付きポールの横断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１，２は、エクステリア構成材の第１実施形態を示している。本エクステリア構成材は、住宅の敷地内における玄関へのアプローチ５の脇に設置した門袖（塀）４と、門袖４の前方に門袖４に近づけて設置した照明付きポール（ポール）３とを備える。
【０００８】
門袖４は、図１に示すように、地面から立設した本体６と、本体６の前面に取付けた意匠パネル７とを有している。本体６の構造は任意であるが、例えばアルミニウム合金の押出形材を組合わせて構成することができる。
意匠パネル７は、例えば大判タイル等の陶質パネルや石目調パネル等を使用することができる。
門袖４には、後側に宅配ボックス８やポストを取付けることができる。宅配ボックス８やポストは、投函・取出口を側方（アプローチ５側）又は後方に向けて設けられる。
【０００９】
照明付きポール３は、図３に示すように、アルミニウム合金の押出形材で形成され、前壁１０と後壁１１と左右の側壁１２，１２とを有する略矩形断面のポール本体１と、ＬＥＤライン照明２，２を備えている。ポール本体１の上端の小口は、図４に示すように、キャップ１３を取付けて塞いである。
門袖４と照明付きポール３との間の距離Ｄ（図１参照）は、３５～５０ｍｍとしてある（後述する第２～４実施形態についても同様）。
【００１０】
ポール本体１は、図３に示すように、後壁１１の左右方向の中央部と左右の側壁１２，１２の後壁１１に隣接する位置とに凹溝１４が長手方向に沿って形成されており、照らしたい部分に合わせて３箇所の凹溝１４，１４，１４に選択的にＬＥＤライン照明２を取付けできるようになっている。図３に示す例では、左右の側壁１２，１２の凹溝１４にＬＥＤライン照明２を側方から嵌め込み、ＬＥＤライン照明２を凹溝１４に収納して取付けてある。ＬＥＤライン照明２が取付けられない後壁１１の凹溝１４は、目板２２を取付けて塞いである。
ＬＥＤライン照明２は、市販の直流１２Ｖ用のものであり、図４に示すように、ポール本体１の長手方向の略全長にわたって設けてある。ポール本体１の内部には、商用電源の交流電流をトランス（図示省略）で変換した１２Ｖの直流電流が流れる配線１５が配線管１６に通して設けてあり、当該配線１５はＬＥＤライン照明２からのびる配線１７と接続してある。
ＬＥＤライン照明２は、長尺のケースにＬＥＤが長手方向に間隔をおいて多数設けられており、図３に示すように、各ＬＥＤライン照明２の全長から側方に向けて光１８が照射される。
（【００１１】以降は省略されています）
