公開番号2025022425
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2023126980
出願日2023-08-03
発明の名称LED光源基盤
出願人個人
代理人
主分類F21V 23/00 20150101AFI20250206BHJP(照明)
要約【課題】本発明では調光・調色・点滅パターンの制御が容易にでき、増設も簡易にできるマーカーランプ用LED光源基盤を提供する。
【解決手段】基盤100に備えられたネオピクセルLED素子200を、一部の素子の出力信号のみを処理することにより複数個並列に並べる事を可能にした接続方法により数個並列に接続する事でマーカーのレンズを均一に光らせる。

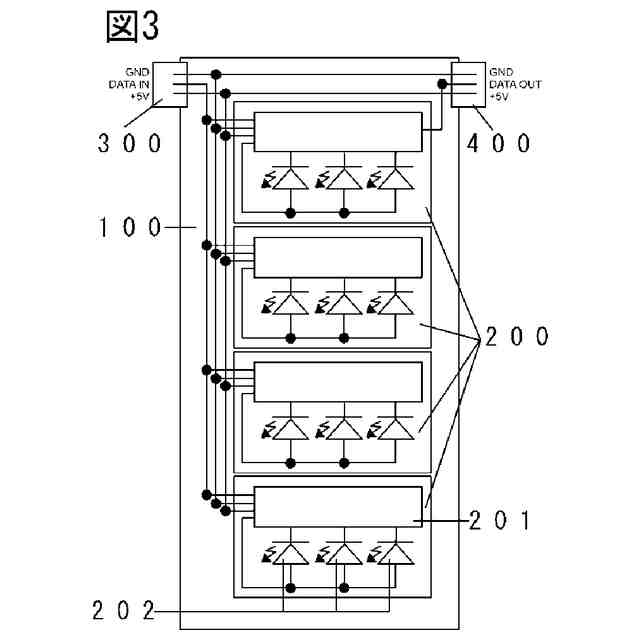

【選択図】図3
特許請求の範囲【請求項１】
ネオピクセルＬＥＤが複数個並列に接続されたことを特徴とする、ネオピクセルＬＥＤ光源基盤。
続きを表示（約 160 文字）【請求項２】
請求項１の並列接続されたネオピクセルＬＥＤを、一部の素子の出力信号のみを処理することにより複数個並列に並べる事を可能にした回路構成を特徴とするネオピクセルＬＥＤ光源基盤。

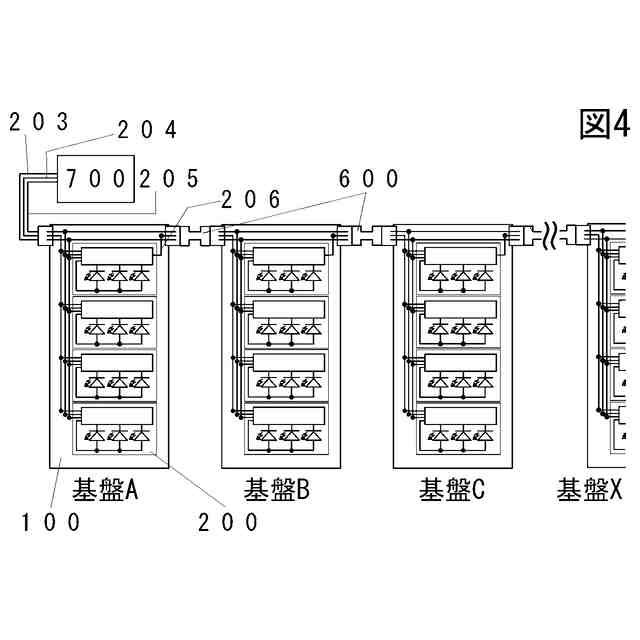

【請求項３】
請求項２の回路構成に入力・出力のそれぞれのカプラを備える事を特徴とするネオピクセルＬＥＤ光源基盤。

発明の詳細な説明【技術分野】
【０００１】
本発明は照明装置の技術分野に属し、具体的には、自動車用マーカーランプ、イベント車両の装飾、家庭用イルミネーション、店頭看板用装飾などの幅広い面で活用可能なイルミネーションランプの改良に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

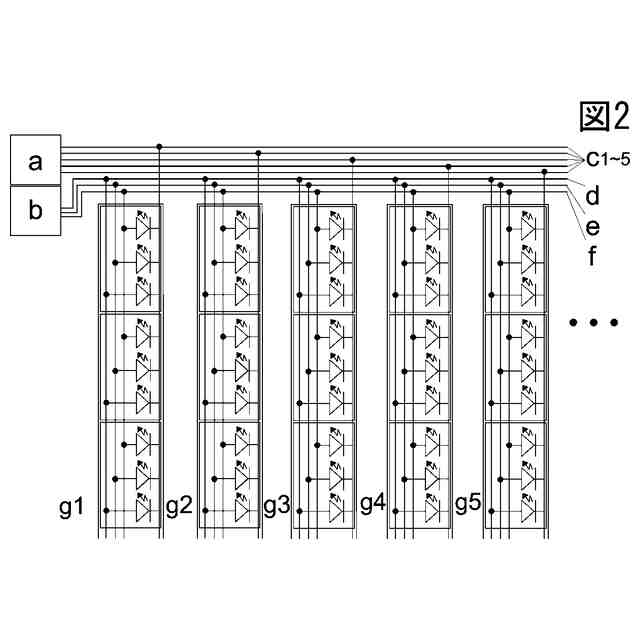

図２で示す通り従来のリレーシステムでは交互点滅や光が流れる等の複雑な点灯パターンの演出を行う際、複数個のマーカーランプをアナログリレー機から出力される複数系統の配線と、ＲＧＢ式ＬＥＤ光源の配線を複数本、複雑な結線を必要としていた。
【０００３】
つまり、図２は５個のリレーパターンを繰り返す回路図だが、一つの指示に対し１本の配線となるので点灯パターンや発光色が増えればその分配線も増える。
【０００４】
配線と繋いだＲＧＢＬＥＤはＩＣが内臓されていない為同じ働きしかせず、例えば赤の発色信号を送る配線で繋がれたそれぞれのＬＥＤ素子は赤以外の他の色に発光する事が出来ず発色の自由度が低かった。
【０００５】
従来ネオピクセルＬＥＤは、非特許文献にも記載がある通り直列接続が指定されており、専門知識を用いた上でプログラムを構成すればかなりの手間と労力はかかり直列接続のままではあるが、本発明と同じ光り方は可能と思われるのだが並列接続は困難であった。
【０００６】
１回路に複数個のフルカラーアドレッサブルＬＥＤを使用して発光、調色、点滅等のデータを入力すると、データ数に応じた複数の光り方が発生してしまう。すなわちガラスケース内に電球を収める形のマーカーランプ等では、レンズ内で複数の光り方が発生してしまう為、光源基板として使うには１個のみしか実装できず光量不足であった
【０００７】
並列接続を加工なしで行った場合、複数のＤＡＴＡＯＵＴ信号が混同してしまい、信号を受信した後続のネオピクセルＬＥＤが的確な処理ができなくなり、正しく発光する事ができなくなる。
【０００８】
例えばこの特許文献１に開示されている従来型トラック用サイドマーカーランプでは、使用用途に応じた発光の色変更は不可能、またイベント使用時等の点灯パターンや調色の変更は不可能であるため、内部基盤の変更などが必要である上に、リレー回路を要する場合は複雑な配線の連結が不可欠である。
【先行技術文献】
【特許文献】
【０００９】
実登３１９９０５３
【非特許文献】
【００１０】
株式会社ワールドセミ，主な製品，ＷＳ２８１２Ｂ仕様書，［online］，平成１９年９月１８日，株式会社ワールドセミ［令和５年７月１９日検索］，インターネット〈ＵＲＬ：http://www.world-semi.com/ws2812-family/〉
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
