特許ウォッチ

公開番号2024172151
公報種別公開特許公報(A)
公開日2024-12-12
出願番号2023089692
出願日2023-05-31
発明の名称照明装置
出願人ローヤル電機株式会社
代理人個人
主分類F21V 19/00 20060101AFI20241205BHJP(照明)
要約【課題】光源部の交換を容易に行える照明装置を提供する。

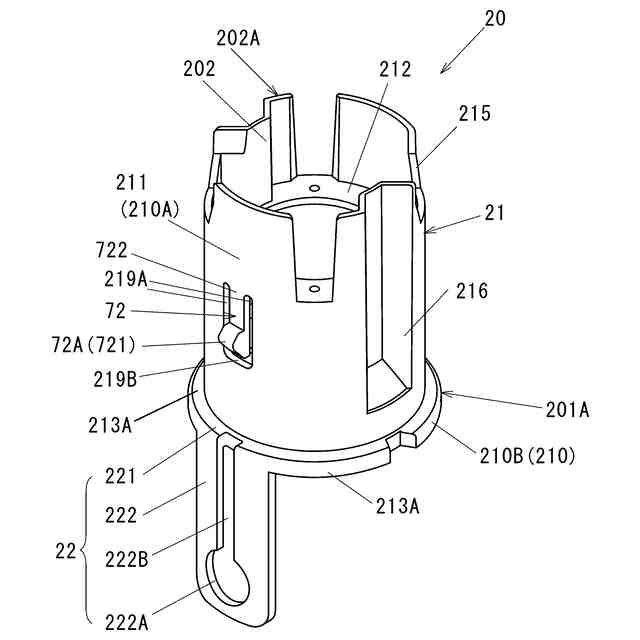

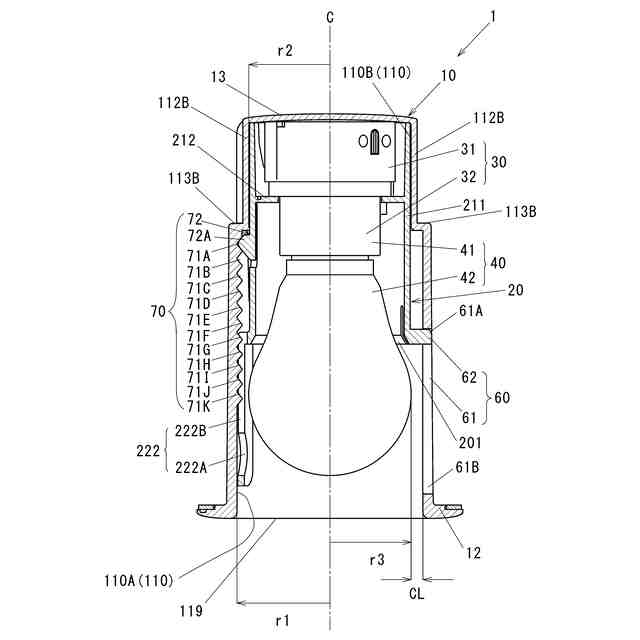

【解決手段】建造物に固定されるケース10と、ケース10の内周面に外周面を当ててケース10の中心軸Cが延びる中心軸方向に移動可能に収容されたホルダー20と、ホルダー20に固定されたソケット30と、ソケット30に着脱自在に取り付けられた光源部40と、を備えている。ホルダー20をケース10に固定する固定部70を備えており、固定部70は、ケース10に設けられた固定用凹部71A～71Kと、ホルダー20に設けられていて固定用凹部71A～71Kの何れかに嵌る固定用凸部72Aと、を備え、さらに固定用凸部固定用凸部72Aが板バネ部72の先端部に形成されている。
【選択図】図5
特許請求の範囲【請求項１】
建造物に固定されるケースと、
前記ケースの内周面に外周面を当てて前記ケースの中心軸が延びる中心軸方向に移動可能に収容されたホルダーと、
前記ホルダーに固定されたソケットと、
前記ソケットに着脱自在に取り付けられた光源部と、を備えたことを特徴とする、照明装置。
続きを表示（約 1,000 文字）【請求項２】
前記ホルダーを前記ケースに固定する固定部を備えたことを特徴とする、請求項１に記載の照明装置。
【請求項３】
前記固定部は、前記ケース及び前記ホルダーの一方に設けられた固定用凹部と、
前記ケース及び前記ホルダーの他方に設けられていて前記固定用凹部に嵌る固定用凸部と、を備え、
さらに前記固定用凹部及び前記固定用凸部の一方が板バネ部の先端部に形成されていることを特徴とする、請求項２に記載の照明装置。
【請求項４】
さらに前記固定用凹部又は前記固定用凸部が前記中心軸方向に複数並んでいることを特徴とする、請求項３に記載の照明装置。
【請求項５】
前記ホルダーは、光が出る前記ケースの照射口へ向けて延びた操作部を備えていることを特徴とする、請求項１に記載の照明装置。
【請求項６】
前記ケースは、前記ホルダーを囲う外筒部に、前記ソケットにつながる電源ケーブルを通す第一貫通部を有し、
前記ホルダーは、前記ソケットを囲う内筒部に、前記電源ケーブルを通す第二貫通部を有し、
前記第二貫通部が第一貫通部を介して露出しており、
さらに第一貫通部は、前記電源ケーブルが前記ホルダーに追随して前記中心軸方向に移動する範囲に亘って前記ケースに形成されていることを特徴とする、請求項１に記載の照明装置。
【請求項７】
前記ケースの中で前記ホルダーを前記中心軸方向に移動させるガイド部を備えたことを特徴とする、請求項６に記載の照明装置。
【請求項８】
ダウンライトであることを特徴とする、請求項１から請求項７の何れかに記載の照明装置。
【請求項９】
前記ケースは光が出る照射口とは反対側に天面部を備え、
前記天面部は、周縁が上方へ突出していて前記天面部上の結露の流出を防止する流出防止部と、前記流出防止部の一部が切り欠き状に形成された排出口と、を備えたことを特徴とする、請求項８に形成された照明装置。
【請求項１０】
前記ケースは、前記ホルダーを囲う外筒部に、前記ソケットにつながる電源ケーブルを通す第一貫通部を有し、
前記ホルダーは、前記ソケットを囲う内筒部に、前記電源ケーブルを通す第二貫通部を有し、
前記第二貫通部が前記ケースの前記第一貫通部を介して露出しており、
さらに前記天面部が、前記第二貫通部よりも外へ庇状に突き出ていることを特徴とする、請求項９に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、筒状のケースの中からＬＥＤランプなどの光源部を引き出すことができる照明装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】

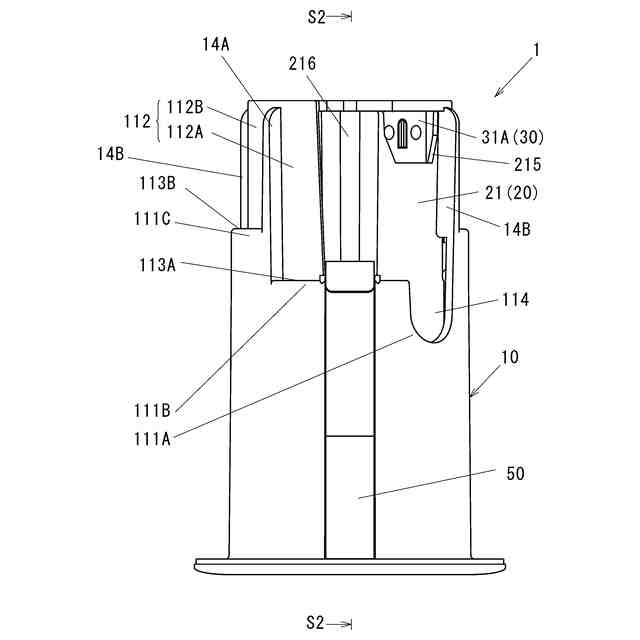

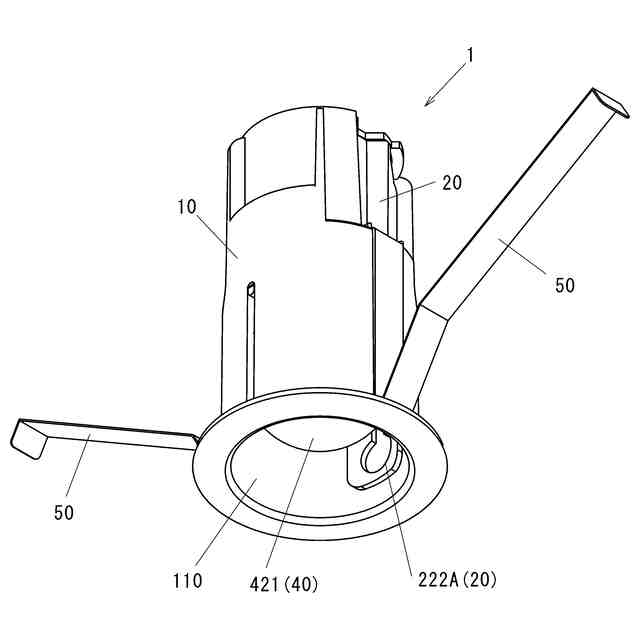

天井埋め込み型のダウンライトでは、筒状のケースの照射口を天井面に配置して、ケースに収容した電球などの光源部で室内を照らしている（特許文献１，２）。光源部は、ケースの中に設けられたねじ込み型等のソケットに着脱自在に取り付けられている。
【先行技術文献】
【特許文献】
【０００３】
実開昭６０－７６８１１号公報
実開平７－４１８６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、光源部の交換の際に、ケースの中の光源部を掴んでソケットから取り外すことは容易ではない。
【０００５】
そこで、本発明は光源部の交換を容易に行える照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】

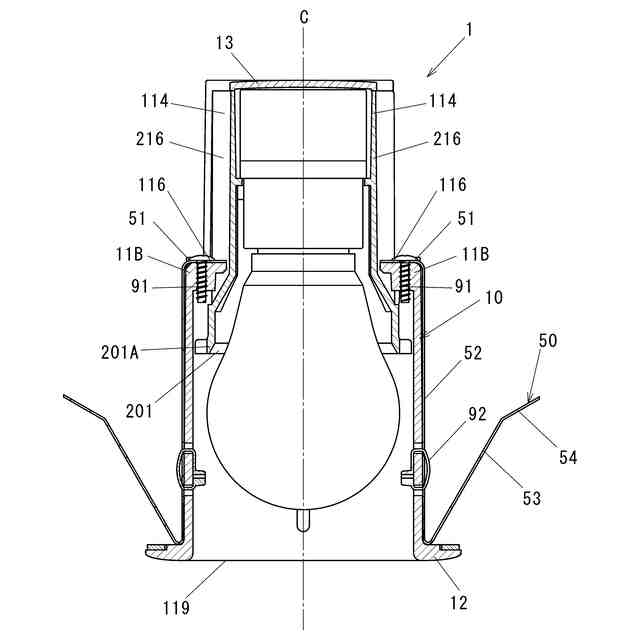

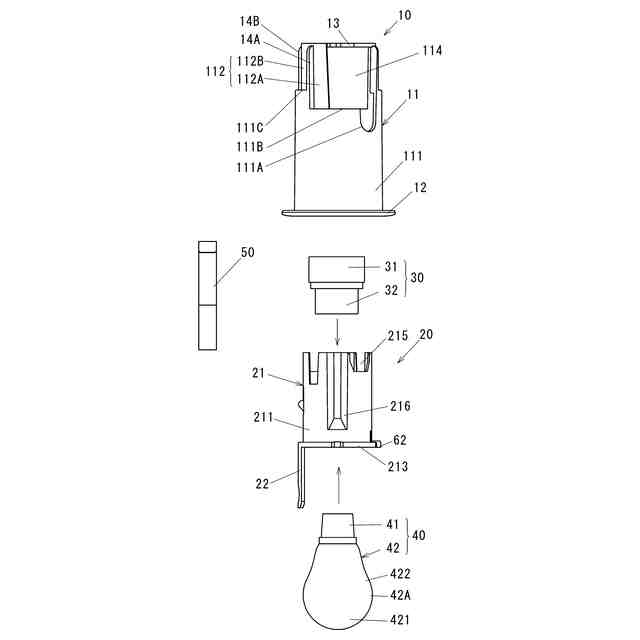

本発明の照明装置は、建造物に固定されるケースと、前記ケースの内周面に外周面を当てて前記ケースの中心軸が延びる中心軸方向に移動可能に収容されたホルダーと、前記ホルダーに固定されたソケットと、前記ソケットに着脱自在に取り付けられた光源部と、を備えている。
本発明では、光源部やソケットを固定したホルダーがケースの中で移動可能に収容されている。これにより、光源部を交換など行い易い位置に移動させることができる。
【０００７】
本発明の照明装置は、好ましくは、前記ホルダーを前記ケースに固定する固定部を備えている。
固定部を備えることで、例えば光源部を発光させる状態を保持でき、或いは光源部を交換する際などにもホルダーを取り出し位置に固定できる。
【０００８】
本発明の照明装置は、好ましくは、前記固定部は、前記ケース及び前記ホルダーの一方に設けられた固定用凹部と、前記ケース及び前記ホルダーの他方に設けられていて前記固定用凹部に嵌る固定用凸部と、を備え、さらに前記固定用凹部及び前記固定用凸部の一方が板バネ部の先端部に形成されている。
固定用凸部を固定用凹部に嵌めることで、容易にホルダーをケースに固定することができる。またこれらは板バネ部の弾性によって着脱自在に嵌合していることから、容易に嵌合状態を解除することができる。
【０００９】

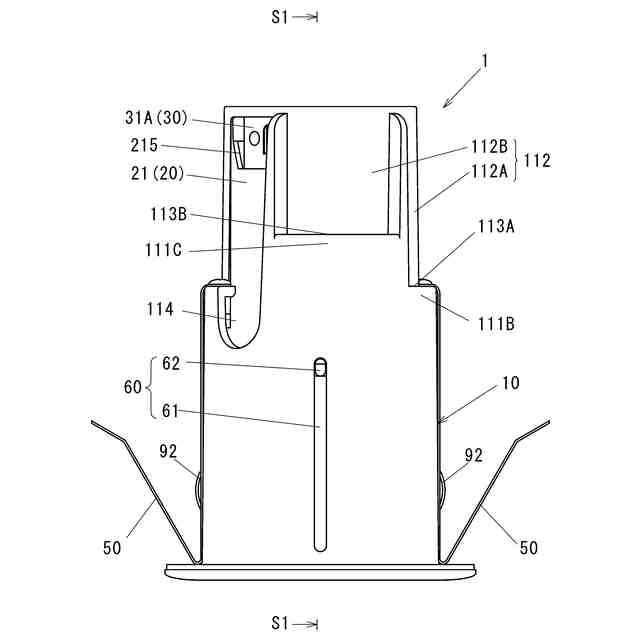

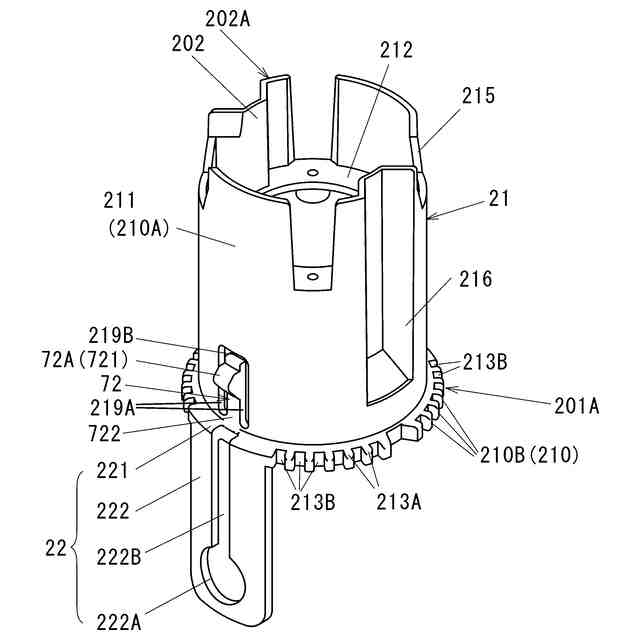

本発明の照明装置は、好ましくは、前記固定用凹部又は前記固定用凸部が前記中心軸方向に複数並んでいる。
前記固定用凹部又は前記固定用凸部を複数設けることで、ホルダーのケースに対する異なる位置でホルダーをケースに固定することができる。これにより、光源部から照射される光の角度を変えて室内などを照らすことができる。
【００１０】
本発明の照明装置は、好ましくは、前記ホルダーは、光が出る前記ケースの照射口へ向けて延びた操作部を備えている。
例えば光源部の交換等を行う者が操作部を室内側へ引くことで、光源部を取り出す位置までホルダーを容易に移動させることができる。
（【００１１】以降は省略されています）
