公開番号2025099883
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023216861
出願日2023-12-22
発明の名称照明装置
出願人東芝ライテック株式会社
代理人個人,個人
主分類F21S 8/04 20060101AFI20250626BHJP(照明)
要約【課題】光源ユニットに電源部を取り付ける取付構造を改善した照明装置を提供する。
【解決手段】照明装置は、器具本体と、光源ユニットと、電源部44と、固定具57とを備える。光源ユニットは、光源モジュールと、シャーシ40とを備え、器具本体に取り付けられる。シャーシ40は、光源モジュールが一面側に取り付けられる光源取付部46と、光源取付部46の側縁から一面側とは反対の他面側に立ち上げられた側壁部47と、側壁部47に設けられた光源側係合部51とを有する。電源部44は、シャーシ40の光源取付部51の他面側に配置される。電源部44は、一端側にシャーシ40の光源側係合部51に係合して取り付けられる電源側係合部74を有する。固定具57は、電源部44の一端側の電源側係合部74がシャーシ40の光源側係合部51に係合された状態で、電源部44の他端側をシャーシ40に固定する。
【選択図】図4
特許請求の範囲【請求項１】
器具本体と；
光源モジュールと、この光源モジュールが一面側に取り付けられる光源取付部、この光源取付部の側縁から前記一面側とは反対の他面側に立ち上げられた側壁部、この側壁部に設けられた光源側係合部を有するシャーシとを備え、前記器具本体に取り付けられる光源ユニットと；
一端側に前記シャーシの前記光源側係合部に係合して取り付けられる電源側係合部を有し、前記シャーシの前記光源取付部の前記他面側に配置される電源部と；
前記電源部の一端側の前記電源側係合部が前記シャーシの前記光源側係合部に係合された状態で、前記電源部の他端側を前記シャーシに固定する固定具と；
を備えることを特徴とする照明装置。
続きを表示（約 120 文字）【請求項２】
前記電源部は、前記シャーシの前記側壁部に対向する側面に前記電源側係合部が設けられ、
前記固定具は、前記電源部の側面とは異なる面を前記シャーシに固定する
ことを特徴とする請求項１に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、照明装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、天井面に設置される器具本体と、この器具本体の下面側に取り付けられる光源ユニットとを備えた照明装置がある。光源ユニットはシャーシを備え、このシャーシの前面部に光源モジュールが取り付けられ、シャーシの背面部に点灯電力を光源モジュールに供給する電源部が取り付けられる。電源部は、一端側がシャーシの背面部に設けた係合構造に係合され、他端側がねじによってシャーシの背面部に取り付けられている。
【０００３】
シャーシの背面部に電源部を係合して取り付ける係合構造が設けられることにより、シャーシの背面部に開口部分が生じるため、このシャーシの開口部分から光源ユニットの光源カバー内に外部からの虫が侵入しやすくなったり、シャーシの開口部分での光源モジュールの放熱性が低下するなどの問題があり、光源ユニットに電源部を取り付ける取付構造を改善が望まれている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２１－６１１５０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、光源ユニットに電源部を取り付ける取付構造を改善した照明装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の照明装置は、器具本体と、光源ユニットと、電源部と、固定具とを備える。光源ユニットは、光源モジュールと、シャーシとを備え、器具本体に取り付けられる。シャーシは、光源モジュールが一面側に取り付けられる光源取付部と、光源取付部の側縁から一面側とは反対の他面側に立ち上げられた側壁部と、側壁部に設けられた光源側係合部とを有する。電源部は、シャーシの光源取付部の他面側に配置される。電源部は、一端側にシャーシの光源側係合部に係合して取り付けられる電源側係合部を有する。固定具は、電源部の一端側の電源側係合部がシャーシの光源側係合部に係合された状態で、電源部の他端側をシャーシに固定する。
【発明の効果】
【０００７】
実施形態によれば、光源ユニットに電源部を取り付ける取付構造の改善が期待できる。
【図面の簡単な説明】
【０００８】

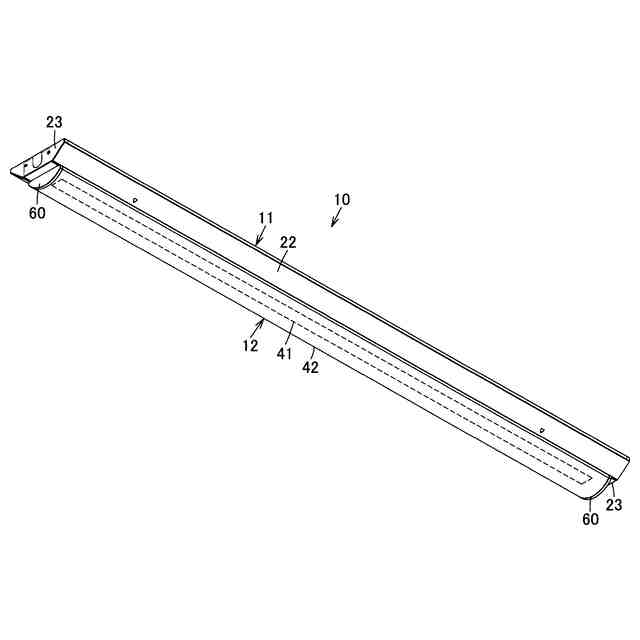

一実施形態を示す照明装置の斜視図である。
同上照明装置の分解斜視図である。
同上照明装置の分解斜視図である。
同上照明装置のシャーシおよび電源部の斜視図である。

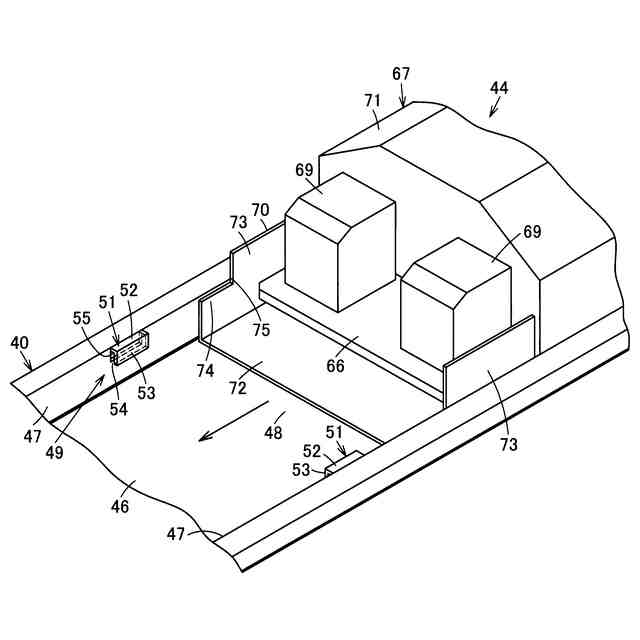

同上照明装置のシャーシへの電源部の一端側の取り付け手順を示す斜視図である。

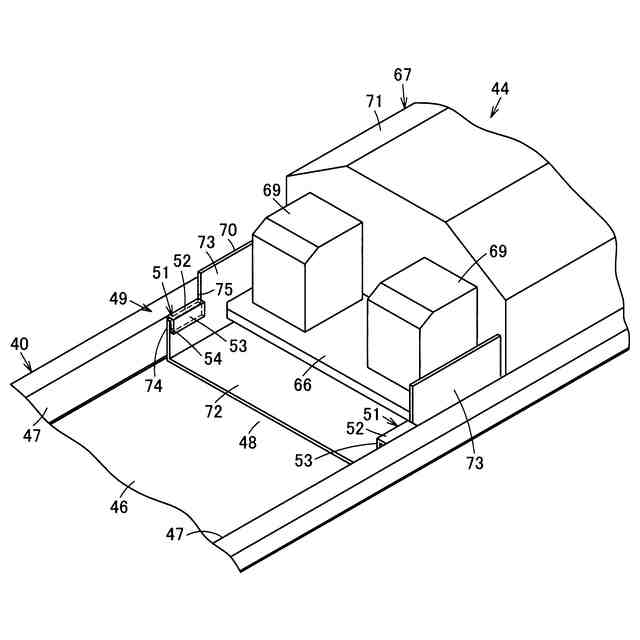

同上照明装置のシャーシに電源部の一端側を取り付けた斜視図である。
【発明を実施するための形態】
【０００９】
以下、一実施形態を、図面を参照して説明する。
【００１０】
図１ないし図３に照明装置１０を示す。照明装置１０は、被設置部である天井面に設置される器具本体１１と、この器具本体１１に着脱可能に取り付けられる光源ユニット１２とを備えている。
（【００１１】以降は省略されています）
