公開番号2025015043
公報種別公開特許公報(A)
公開日2025-01-30
出願番号2023118108
出願日2023-07-20
発明の名称照明器具
出願人国楽(香港)有限公司
代理人個人
主分類F21V 23/00 20150101AFI20250123BHJP(照明)
要約【課題】人感センサの検知範囲を簡易な構成で変更できるようにした照明器具を提供する。
【解決手段】本発明の照明器具100は、点灯部130を有する照明器具本体110と、人を検知する人感センサ180が設けられた検知ユニット150と、を備える。照明器具本体110および検知ユニット180は、コネクタ170を介して着脱可能であり、検知ユニット150は、コネクタ170を介して照明器具本体110に電気的に接続された状態において、コネクタ170の軸L1回りに回動可能である。
【選択図】図1

特許請求の範囲【請求項１】
点灯部を有する照明器具本体と、
人を検知する人感センサが設けられた検知ユニットと、
を備え、
前記照明器具本体および前記検知ユニットは、コネクタを介して着脱可能であり、
前記検知ユニットは、前記コネクタを介して前記照明器具本体に電気的に接続された状態において、前記コネクタの軸回りに回動可能である、
照明器具。
続きを表示（約 300 文字）【請求項２】
前記検知ユニットは、
検知ユニット本体を有し、
前記人感センサは、検知範囲が前記コネクタの軸方向と交差する方向に向けられるように、前記検知ユニット本体に取り付けられている、
請求項１に記載の照明器具。
【請求項３】
前記検知ユニットは、
前記人感センサの検知結果に基づいて、前記点灯部の点灯および消灯を切り替え可能な状態である検知有効状態と、
前記人感センサの検知結果に関わらず、前記点灯部の点灯および消灯を切り替え不能な状態である検知無効状態と、
を切り替える切替スイッチを有する、
請求項１に記載の照明器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、人感センサを備えた照明器具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、人感センサを備えた照明器具が知られている。人感センサが人の存在を検知すると、照明器具は例えば自動で消灯状態から点灯状態に切り替えられる。
【０００３】
人感センサは、人を検知できる検知範囲が予め設定されているが、検知範囲を変更できるようにした照明器具も知られている（例えば、特許文献１参照）。特許文献１の照明器具では、赤外線を一部透過させないようにしたマスキング部材によって人感センサを覆うことにより、人感センサの検知範囲を変更するようにしている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１６９２１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１のマスキング部材は、人感センサの外側を覆うドーム状の形状を有しており、マスキング部材が大きくなる。このため、例えば室内のインテリアとして使用されるフロアライトやデスクライトのような照明器具では、人感センサやマスキング部材が照明器具の外観デザインに影響を及ぼす場合があった。
【０００６】
本発明の目的は、人感センサの検知範囲を簡易な構成で変更できるようにした照明器具を提供することである。
【課題を解決するための手段】
【０００７】
本発明の照明器具は、
点灯部を有する照明器具本体と、
人を検知する人感センサが設けられた検知ユニットと、
を備え、
前記照明器具本体および前記検知ユニットは、コネクタを介して着脱可能であり、
前記検知ユニットは、前記コネクタを介して前記照明器具本体に電気的に接続された状態において、前記コネクタの軸回りに回動可能である。
【発明の効果】
【０００８】
本発明の照明器具によれば、人感センサの検知範囲を簡易な構成で変更できるようにすることができる。
【図面の簡単な説明】
【０００９】

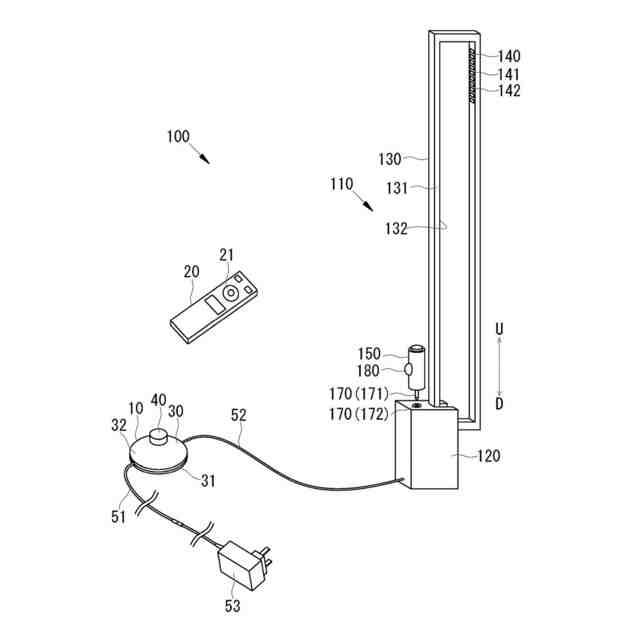

図１は、本発明の実施形態にかかる照明器具を示す図である。

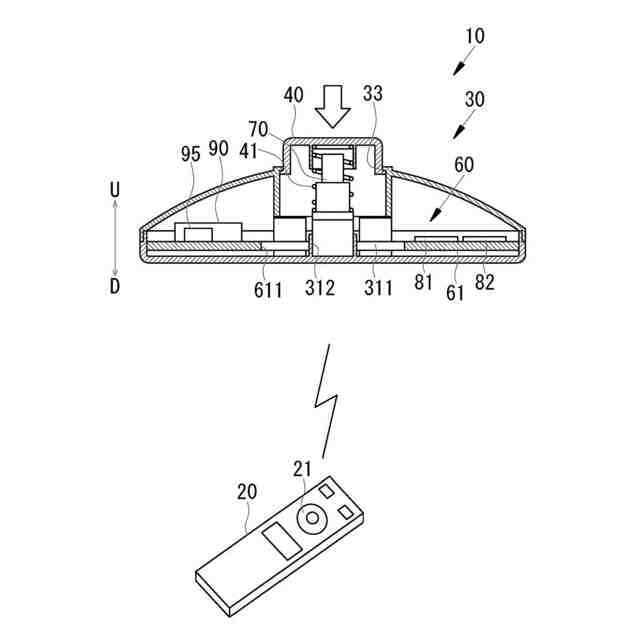

図２は、フットスイッチの正面断面図である。

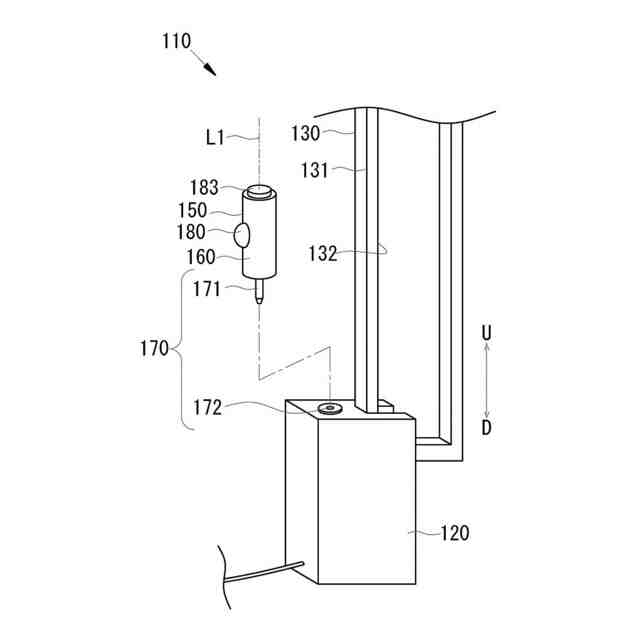

図３は、照明器具本体に検知ユニットを取り付ける状態を示す斜視図である。

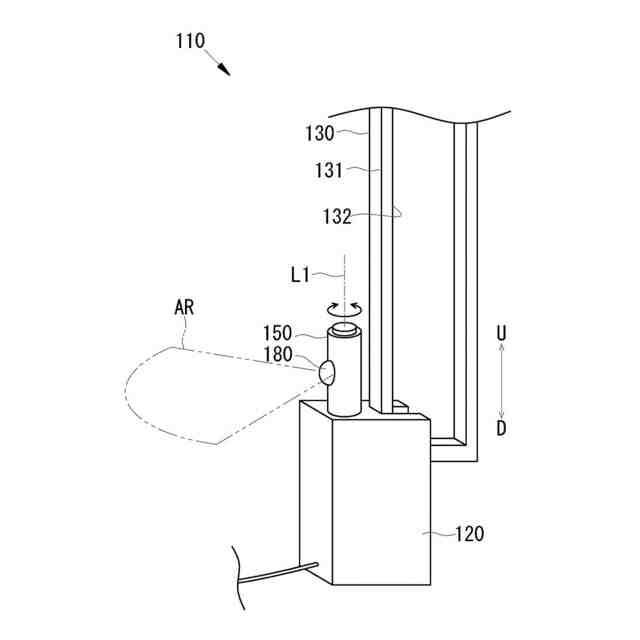

図４は、照明器具本体に検知ユニットを取り付けた状態を示す斜視図である。
図５は、照明器具のブロック図である。
【発明を実施するための形態】
【００１０】
本発明の一実施形態にかかる照明器具は、
点灯部を有する照明器具本体と、
人を検知する人感センサが設けられた検知ユニットと、
を備え、
前記照明器具本体および前記検知ユニットは、コネクタを介して着脱可能であり、
前記検知ユニットは、前記コネクタを介して前記照明器具本体に電気的に接続された状態において、前記コネクタの軸回りに回動可能である（第１の構成）。
（【００１１】以降は省略されています）
