公開番号2025037261
公報種別公開特許公報(A)
公開日2025-03-18
出願番号2023144047
出願日2023-09-06
発明の名称照明装置
出願人シャープ株式会社
代理人個人,個人
主分類F21S 8/04 20060101AFI20250311BHJP(照明)
要約【課題】輸送時に電源の厚みに左右されずコンパクトに輸送可能、かつ安定して輸送可能な照明装置、また照明装置の設置時に新たな組み立て不要な照明装置を提供する。
【解決手段】矩形の筐体10a,10bと、発光部と、前記発光部に電力を供給する電源部30a,30bを備える照明装置であって、前記電源部の高さをA、前記筐体の底部から第3の面又は第4の面までの高さをB、前記筐体の底部から前記第2の面までの高さをC、前記筐体の底部から前記第1の面までの高さをDとすると、A>(B-D)+(B-C)を満たし、一方の前記照明装置に対し他方の前記照明装置を上下反転して重ね合わせたとき、前記一方の照明装置及び前記他方の照明装置における前記第2の面は、前記他方の照明装置及び前記一方の照明装置における前記電源部が係合可能となるように、切り欠き部を備えることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
矩形の筐体と、発光部と、前記発光部に電力を供給する電源部を備える照明装置であって、
前記筐体は、前記筐体の底部から所定の高さを有する第１の面、第２の面、第３の面、及び第４の面を、備え、
前記第１の面は、前記電源部を設置する面であり、
前記第２の面は、前記電源部を設置しない面であり、
前記電源部の高さをＡ、前記筐体の底部から前記第３の面又は前記第４の面までの高さをＢ、前記筐体の底部から前記第２の面までの高さをＣ、前記筐体の底部から前記第１の面までの高さをＤとすると、Ａ＞（Ｂ－Ｄ）＋（Ｂ－Ｃ）を満たし、
一方の前記照明装置に対し他方の前記照明装置を上下反転して重ね合わせたとき、前記一方の照明装置及び前記他方の照明装置における前記第２の面は、前記他方の照明装置及び前記一方の照明装置における前記電源部が係合可能となるように、切り欠き部を備えることを特徴とする照明装置。
続きを表示（約 860 文字）【請求項２】
前記筐体は、前記第３の面及び前記第４の面から前記底部方向に延びる第３の側壁及び第４の側壁を、備え、
前記第３の側壁及び前記第４の側壁は、天井に取り付けるための高さ方向に延在した取付部材を備え、
前記一方の照明装置に対し前記他方の照明装置を上下反転して重ね合わせたとき、前記一方の照明装置に設けられた取付部材の中心軸が、前記他方の照明装置に設けられた取付部材の幅の内側に位置するよう構成されており、
前記取付部材の端部は、凸部と凹部とを備え、
前記一方の照明装置に設けられた凸部と前記他方の照明装置に設けられた凹部とが篏合することを特徴とする請求項１に記載の照明装置。
【請求項３】
前記筐体は、前記第３の面及び前記第４の面から前記底部方向に延びる第３の側壁及び第４の側壁を、備え、
前記第３の側壁及び前記第４の側壁は、天井に取り付けるための高さ方向に延在した取付部材を備え、
前記一方の照明装置に対し前記他方の照明装置を上下反転して重ね合わせたとき、前記一方の照明装置に設けられた取付部材と、前記他方の照明装置に設けられた取付部材とが篏合可能となるよう、前記取付部材は鍵状部材を備えることを特徴とする請求項１に記載の照明装置。
【請求項４】
前記発光部は、前記発光部の端部が空調用吸込み口内に位置されないように配置されていることを特徴とする請求項１に記載の照明装置。
【請求項５】
前記第１の面に取り付けられた電子部品を、さらに備え、
前記電子部品の高さをＥとすると、Ｅ＜２Ｂ－Ｄ－Ｃを満たすことを特徴とする請求項１に記載の照明装置。
【請求項６】
前記一方の照明装置に対し前記他方の照明装置を上下反転して重ね合わせたとき、前記一方の照明装置に設けられた第３の面及び第４の面は、前記他方の照明装置に設けられた第３の面及び第４の面と接触することを特徴とする請求項１に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、輸送安定性を向上させるために、分解するか、変形することができる構造にすることによって、輸送状態をコンパクトにすることが考えられてきた。
【０００３】
例えば、特許文献１では、器具本体と、反射板と、支持するランプソケットとを備える照明器具が開示されている。係る照明器具によれば、梱包コストおよび運送コストを少なくできる。
【先行技術文献】
【特許文献】
【０００４】
特開平０８－１８５７０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１における照明器具では、輸送時に分解してしまうと、設置する際に再び組み立てを行う必要が生じ、手間が増える。また、場合によっては分解の際に工具を必要とする。さらに、一般に照明装置の電源は厚みがあり、輸送時に重ね合わせたときに体積が大きくなる原因となっていた。また、輸送時に照明装置が不安定になる場合がある。
【０００６】
そこで、本開示は上記問題に鑑み、輸送時に電源の厚みに左右されずコンパクトに輸送可能、かつ安定して輸送可能な照明装置、また照明装置の設置時に新たな組み立て不要な照明装置を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示に係る照明装置は、矩形の筐体と、発光部と、前記発光部に電力を供給する電源部を備える照明装置であって、前記筐体は、前記筐体の底部から所定の高さを有する第１の面、第２の面、第３の面、及び第４の面を、備え、前記第１の面は、前記電源部を設置する面であり、前記第２の面は、前記電源部を設置しない面であり、前記電源部の高さをＡ、前記筐体の底部から前記第３の面又は前記第４の面までの高さをＢ、前記筐体の底部から前記第２の面までの高さをＣ、前記筐体の底部から前記第１の面までの高さをＤとすると、Ａ＞（Ｂ－Ｄ）＋（Ｂ－Ｃ）を満たし、一方の前記照明装置に対し他方の前記照明装置を上下反転して重ね合わせたとき、前記一方の照明装置及び前記他方の照明装置における前記第２の面は、前記他方の照明装置及び前記一方の照明装置における前記電源部が係合可能となるように、切り欠き部を備えることを特徴とする。
【発明の効果】
【０００８】
以上説明したように本開示によれば、輸送時に電源の厚みに左右されずコンパクトに輸送可能、かつ安定して輸送可能な照明装置、また照明装置の設置時に新たな組み立て不要な照明装置を提供することができる。
【図面の簡単な説明】
【０００９】

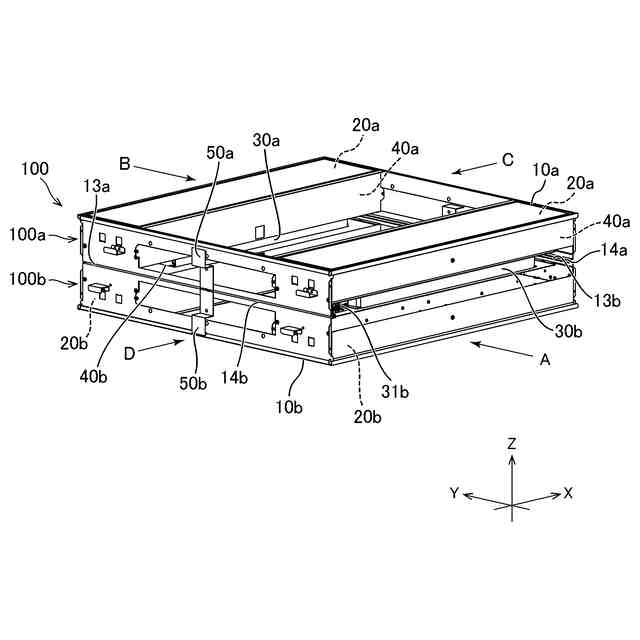

図１は、２つの照明装置を上下に重ね合わせたときの図である。
図２は、図１に示す２つの照明装置のうち、上側の照明装置の図である。

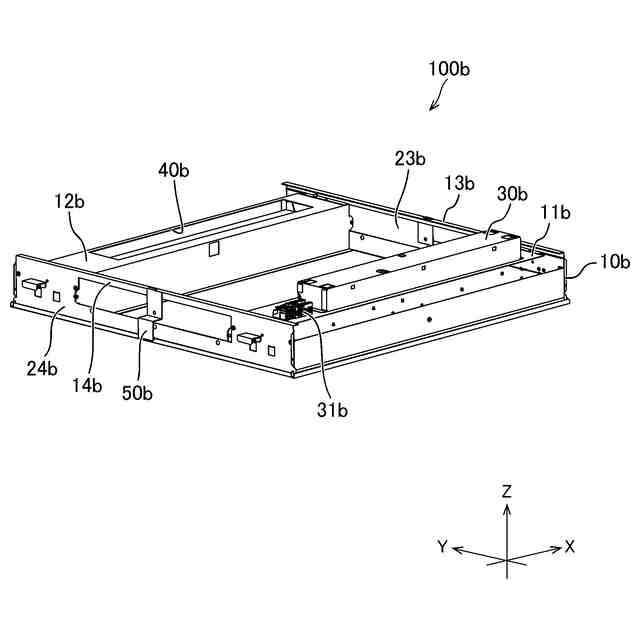

図３は、図１に示す２つの照明装置のうち、下側の照明装置の図である。

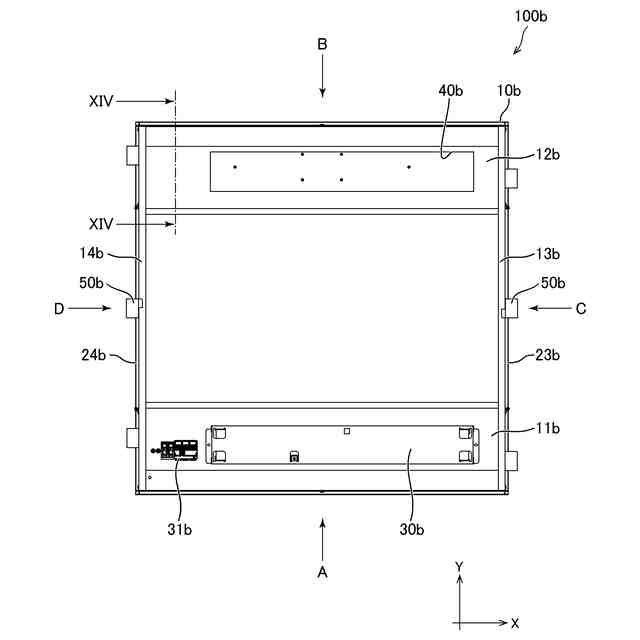

図４は、図３に示す照明装置の正面図である。

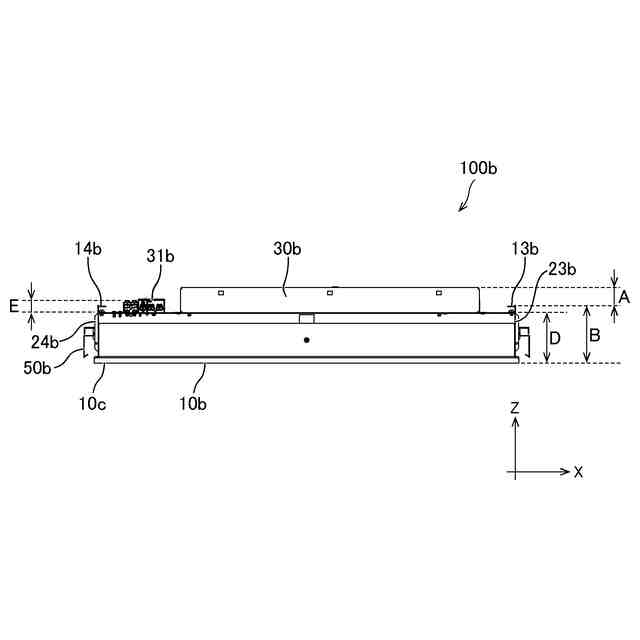

図５は、図４に示す照明装置をＡから見た図である。
図６は、図４に示す照明装置をＢから見た図である。

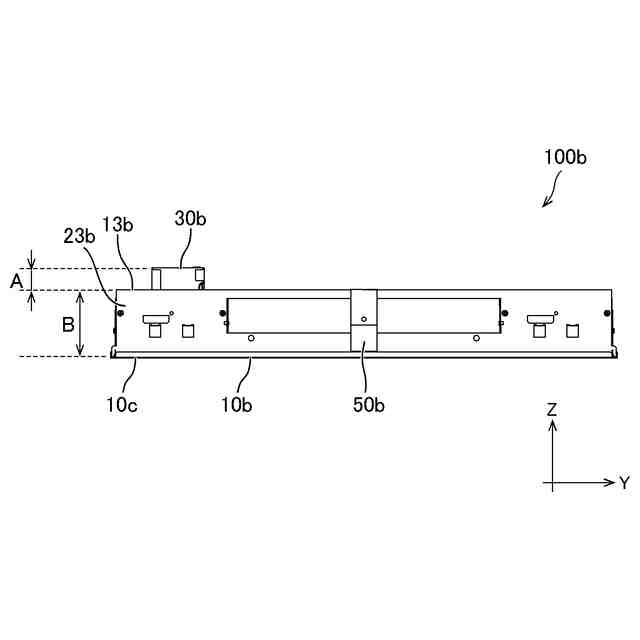

図７は、図４に示す照明装置をＣから見た図である。

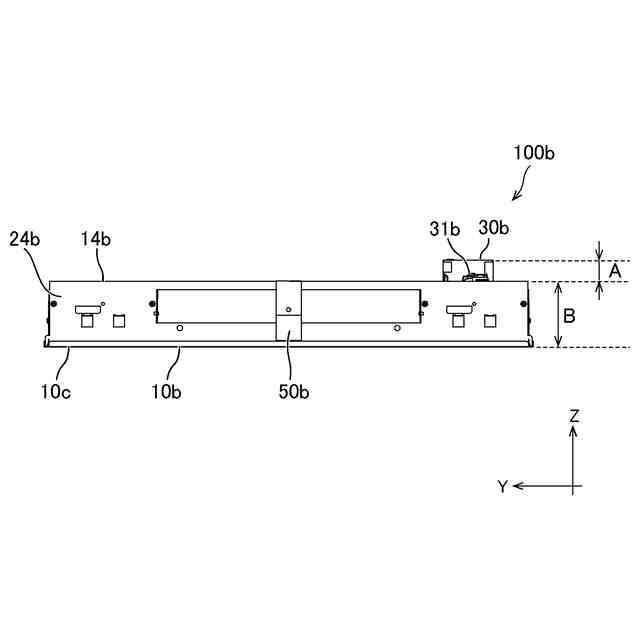

図８は、図４に示す照明装置をＤから見た図である。

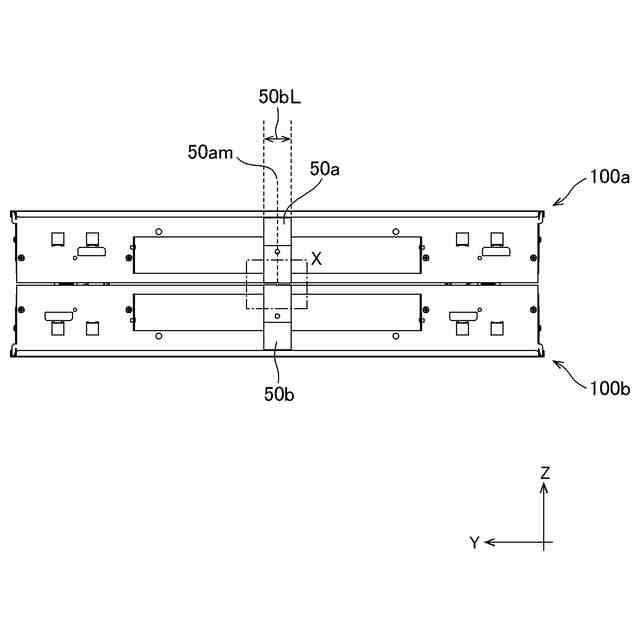

図９は、図１に示す照明装置をＤから見た図である。
図１０は、図９に示すＸの拡大図である。
図１１は、取付部材を示す図である。
図１２は、取付部材の変形例を示す図である。
図１３は、図１２に示す取付部材を正面から見た図である。
図１４は、図４に示すＸＩＶ－ＸＩＶ断面図である。
図１５は、図４に示すＸＩＶ－ＸＩＶ断面図である。
【発明を実施するための形態】
【００１０】
以下、図面を参照して、本開示の好適な実施の形態について詳細に説明する。なお、以下に説明する本実施形態は、特許請求の範囲に記載された本開示の内容を不当に限定するものではなく、本実施形態で説明される構成の全てが本開示の解決手段として必須であるとは限らない。なお、図面中では、Ｘ軸を照明装置の幅方向、Ｙ軸を奥行方向、Ｚ軸を高さ方向とする。
（【００１１】以降は省略されています）
