発明の名称照明装置
出願人東芝ライテック株式会社
代理人個人
主分類F21S 2/00 20160101AFI20250714BHJP(照明)
要約【課題】部品点数を削減する照明装置を提供する。
【解決手段】実施形態の照明装置10は、一方側に底面部19を有し他方側が開口した凹部23を有する長尺状の器具本体11と、少なくとも一部が凹部23に収容されるように器具本体11に取り付けられる第1光源ユニット12と、第1光源ユニット12の長手方向に隣接して少なくとも一部が凹部23に収容されるように器具本体11に取り付けられ、光源と電源とを収容するとともに第1光源ユニット12の一端側が固定される筐体40を有する第2光源ユニット13を備える。
【選択図】図2

特許請求の範囲【請求項１】
一方側に底面部を有し他方側が開口した凹部を有する長尺状の器具本体と；
少なくとも一部が前記凹部に収容されるように前記器具本体に取り付けられる第１光源ユニットと；
前記第１光源ユニットの長手方向に隣接して少なくとも一部が前記凹部に収容されるように前記器具本体に取り付けられ、光源と電源とを収容するとともに前記第１光源ユニットの一端側が固定される筐体を有する第２光源ユニットと；
を備えたことを特徴とする照明装置。
続きを表示（約 610 文字）【請求項２】
前記筐体は、前記第１光源ユニット側に向けて突出した第１突出部を有し、前記第１光源ユニットの一端側が前記第１突出部に固定される
ことを特徴とする請求項１に記載の照明装置。
【請求項３】
前記筐体は、前記第１光源ユニット側に突出するとともに前記器具本体の前記凹部の開口側から前記器具本体の前記凹部の底面部側に対して固定部材により固定される固定部を有し、
前記固定部は、前記開口側から前記底面部側へ向けた正面視において、前記第１突出部と前記固定部とは重ならない位置に設けられる
ことを特徴とする請求項２に記載の照明装置。
【請求項４】
前記筐体は、前記凹部の底面部側に位置する第１筐体と、前記凹部の開口側に位置する第２筐体とを有し、
前記第２筐体は、前記第１光源ユニット側に向けて突出し前記第１筐体に固定される第２突出部が設けられ、
前記第２突出部は、前記第１突出部よりも前記底面部側に位置するとともに、前記開口側から前記底面部側へ向けた正面視において少なくとも一部が前記第１光源ユニットの一端と重なる
ことを特徴とする請求項２に記載の照明装置。
【請求項５】
前記筐体は、前記筐体の底面と前記器具本体の前記底面部とを離間する脚部を有する
ことを特徴とする請求項１ないし４いずれか一記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、照明装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、２種類の光源を備える照明装置として、器具本体の凹部に長尺状の常用光源と、非常用光源が配置されるものがある。このような照明装置では、常用光源は固定部材を介して器具本体に取付けられている。
【０００３】
このような照明装置では、固定部材を必要とするため、部品数が多くなる。よって、改善の余地があった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１３７１０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、部品点数を削減する照明装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の照明装置は、一方側に底面部を有し他方側が開口した凹部を有する長尺状の器具本体と、少なくとも一部が凹部に収容されるように器具本体に取り付けられる第１光源ユニットと、第１光源ユニットの長手方向に隣接して少なくとも一部が凹部に収容されるように器具本体に取り付けられ、光源と電源とを収容するとともに第１光源ユニットの一端側が固定される筐体を有する第２光源ユニットを備える。
【発明の効果】
【０００７】
実施形態の照明装置によれば、照明装置の部品点数を削減できることが期待できる。
【図面の簡単な説明】
【０００８】

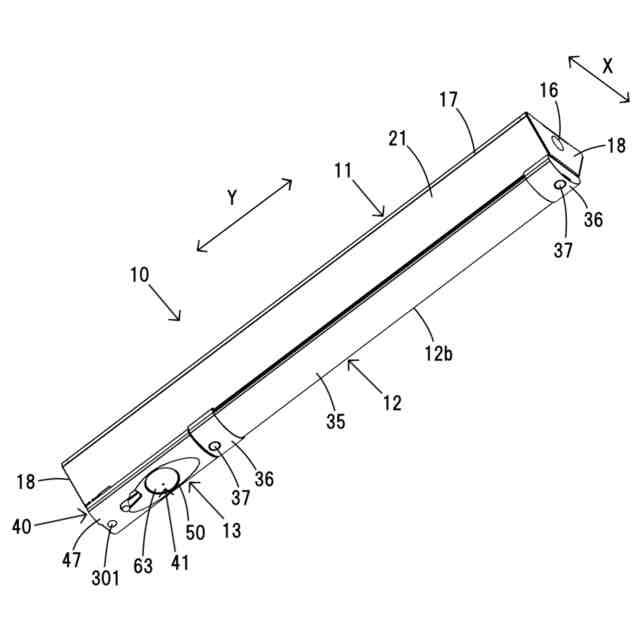

実施形態を示す照明装置の斜視図である。

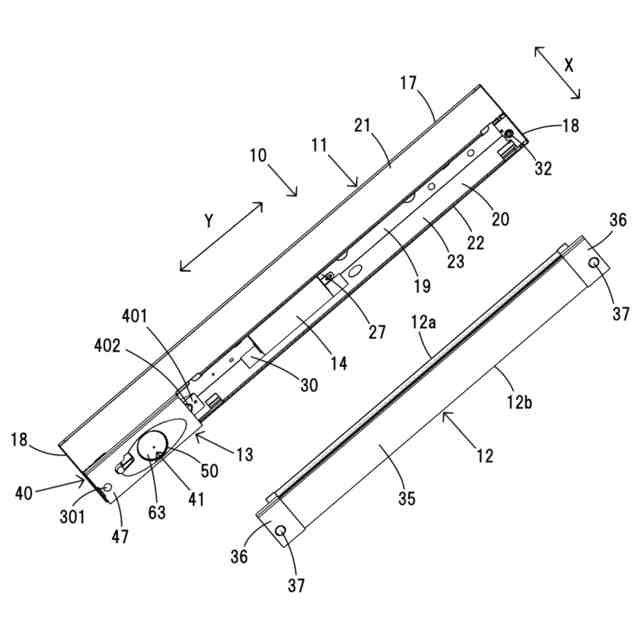

同上照明装置の第１光源ユニットを外した分解斜視図である。

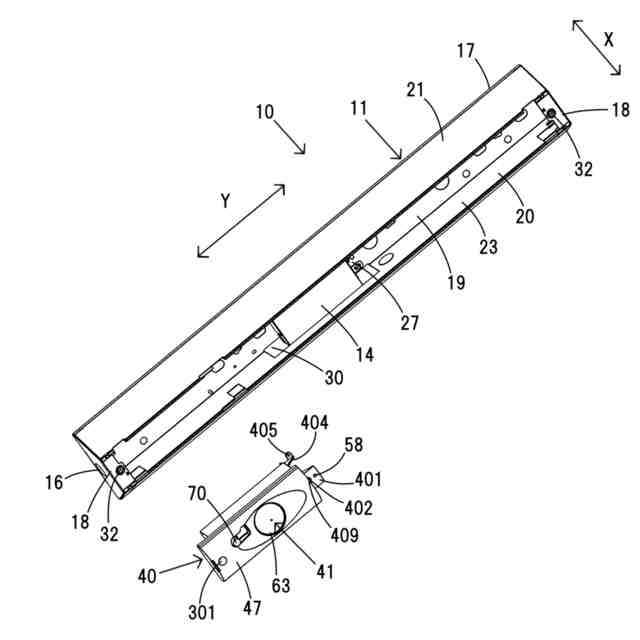

同上照明装置の第２光源ユニットをさらに外した分解斜視図である。

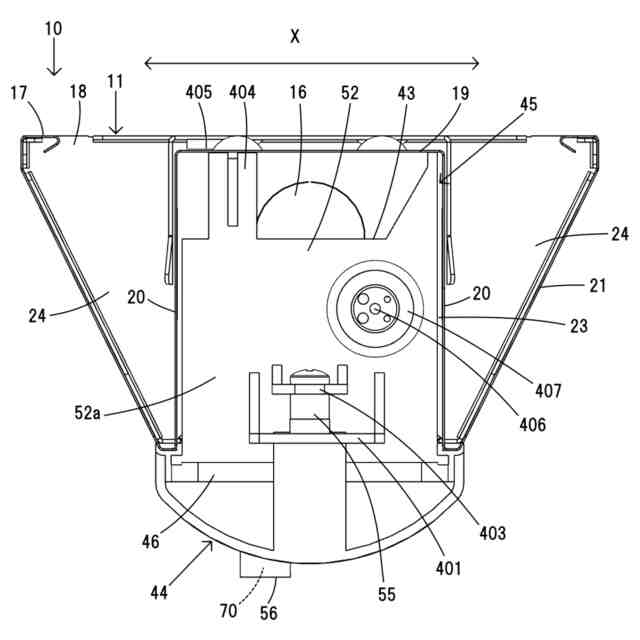

同上照明装置の第１光源ユニットを取り外したＡ－Ａ線の断面図である。

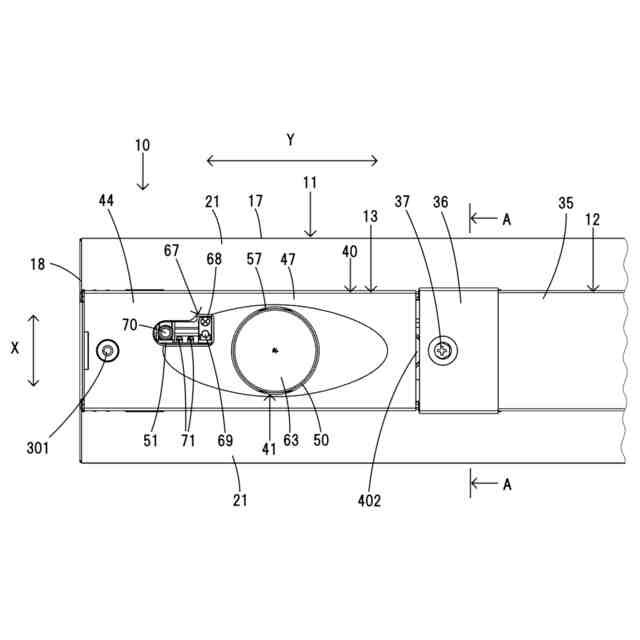

同上照明装置の第２光源ユニットの底面図である。

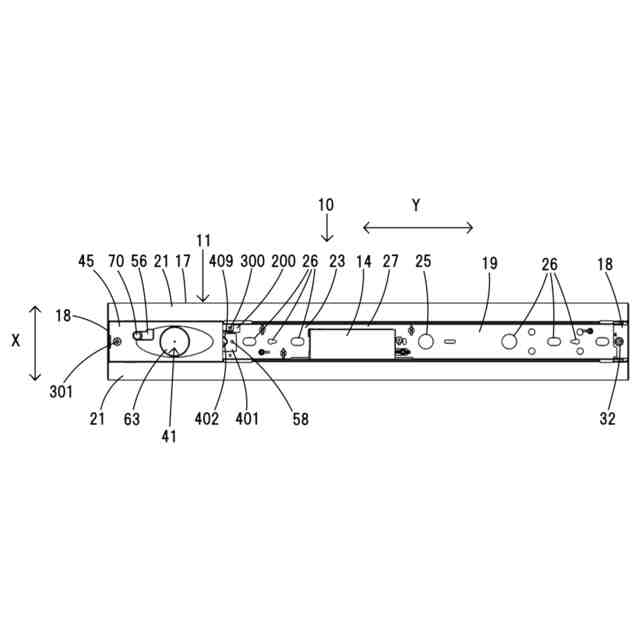

同上照明装置の第１光源ユニットを外した底面図である。
同上照明装置の斜視図である。

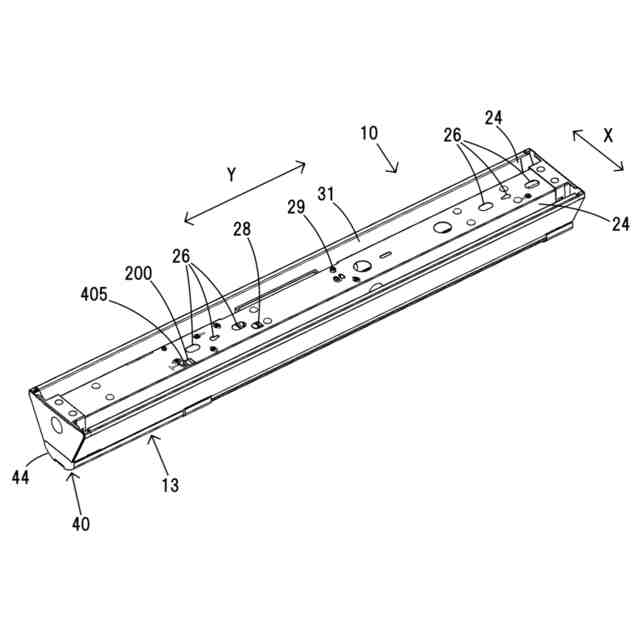

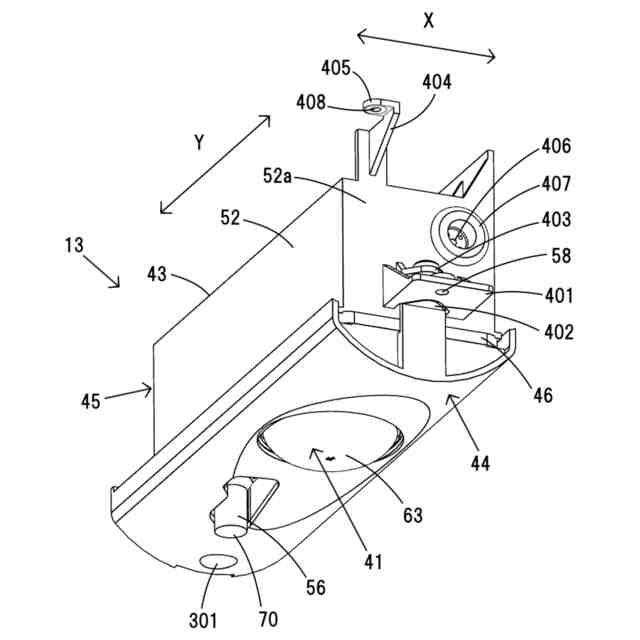

同上照明装置の第２光源ユニットの斜視図である。

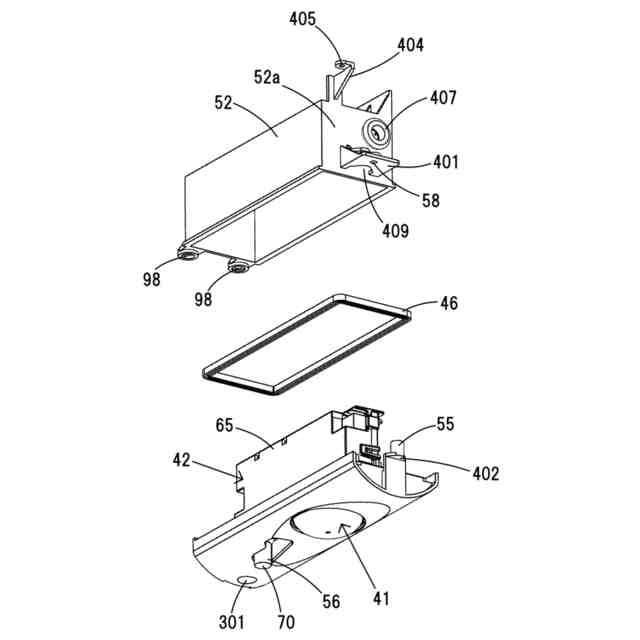

同上照明装置の第２光源ユニットの分解斜視図である。
同上照明装置の第２光源ユニットの分解斜視図である。
同上照明装置の第２光源ユニットの第１突出部を示す正面図である。
同上照明装置の第２光源ユニットの分解斜視図である。
同上照明装置の第２電源部の内部を示す断面図である。
【発明を実施するための形態】
【０００９】
以下、実施形態を、図面を参照して説明する。
【００１０】
図１に示すように、照明装置１０は例えば、天井面などの設置面に設置される照明装置である。さらに、照明装置１０は、常用の外部電源の停電時に非常用電源で点灯する非常用照明装置である。なお、以下、照明装置１０は、例えば天井面などに設置されるものとして、光照射方向の前面側を下側、光照射方向に対して反対の背面側を上側として説明する。
