公開番号2025080066
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023193065
出願日2023-11-13
発明の名称表示装置
出願人東芝ライテック株式会社
代理人個人,個人
主分類F21S 9/02 20060101AFI20250516BHJP(照明)
要約【課題】複数の避難方向を表示する場合でも、避難方向の禁止の視認性がよい表示装置を提供する。
【解決手段】表示装置10は、第1表示部30と、第1導光板51と、第2導光板52とを備える。第1表示部30は、第1避難方向パターン35と、第1避難方向パターン35とは異なる方向の第2避難方向パターン36が表示される。第1導光板51は、第1表示部30の前面側に配置され、第1表示部30と対向する面とは反対の面で、第1避難方向パターン35と重なる位置に第1禁止パターン57が設けられる。第2導光板52は、第1導光板51の前面側に配置され、第1導光板51と対向する面で、第2避難方向パターン36と重なる位置に第2禁止パターン58が設けられる。
【選択図】図4
特許請求の範囲【請求項１】
第１避難方向パターンと、この第１避難方向パターンとは異なる方向の第２避難方向パターンが表示された第１表示部と；
前記第１表示部の前面側に配置され、前記第１表示部と対向する面とは反対の面で、前記第１避難方向パターンと重なる位置に第１禁止パターンが設けられた第１導光板と；
前記第１導光板の前面側に配置され、前記第１導光板と対向する面で、前記第２避難方向パターンと重なる位置に第２禁止パターンが設けられた第２導光板と；
を備えることを特徴とする表示装置。
続きを表示（約 310 文字）【請求項２】
前記第１導光板および前記第２導光板の端部に反射抑制部を備える
ことを特徴とする請求項１に記載の表示装置。
【請求項３】
前記第１導光板と前記第２導光板の対向する面が離間されている
ことを特徴とする請求項１に記載の表示装置。
【請求項４】
前記第１導光板に対応する第１光源と、前記第２導光板に対応する第２光源とが配置される光源ホルダを備え、
前記光源ホルダは、前記第１光源と前記第２光源との間に突出されるとともに、少なくとも一部が前記第１導光板と前記第２導光板との間に挿入される突出部を有する
ことを特徴とする請求項３に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、表示装置に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、誘導表示をする第１表示部と、この第１表示部の前面側に誘導を禁止する表示をする第２表示部とを備えた表示装置がある。
【０００３】
誘導表示には複数の避難方向を表示するものがあるため、このような複数の避難方向を表示する場合でも、避難方向の禁止の視認性がよいことが望まれる。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１０４６５９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明が解決しようとする課題は、複数の避難方向を表示する場合でも、避難方向の禁止の視認性がよい表示装置を提供することにある。
【課題を解決するための手段】
【０００６】
実施形態の表示装置は、第１表示部と、第１導光板と、第２導光板とを備える。第１表示部は、第１避難方向パターンと、第１避難方向パターンとは異なる方向の第２避難方向パターンが表示される。第１導光板は、第１表示部の前面側に配置され、第１表示部と対向する面とは反対の面で、第１避難方向パターンと重なる位置に第１禁止パターンが設けられる。第２導光板は、第１導光板の前面側に配置され、第１導光板と対向する面で、第２避難方向パターンと重なる位置に第２禁止パターンが設けられる。
【発明の効果】
【０００７】
実施形態によれば、複数の避難方向を表示する場合でも、避難方向の禁止の視認性がよいことが期待できる。
【図面の簡単な説明】
【０００８】

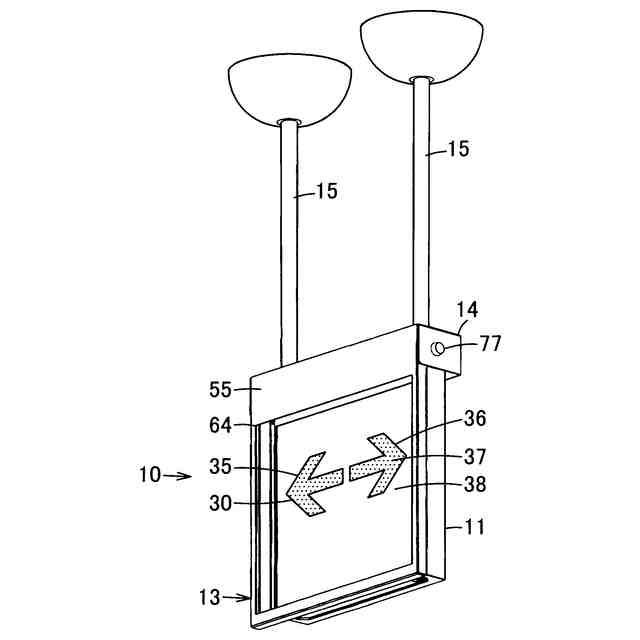

第１の実施形態を示す表示装置の斜視図である。

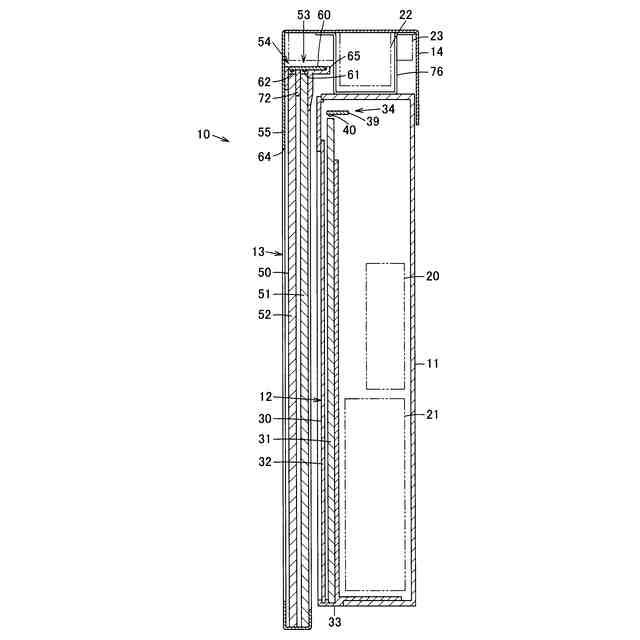

同上表示装置の断面図である。

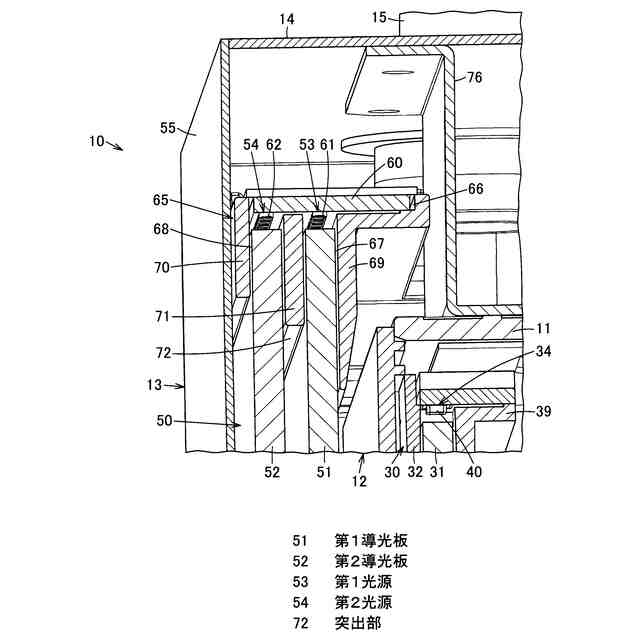

同上表示装置の光源ホルダを示す断面図である。

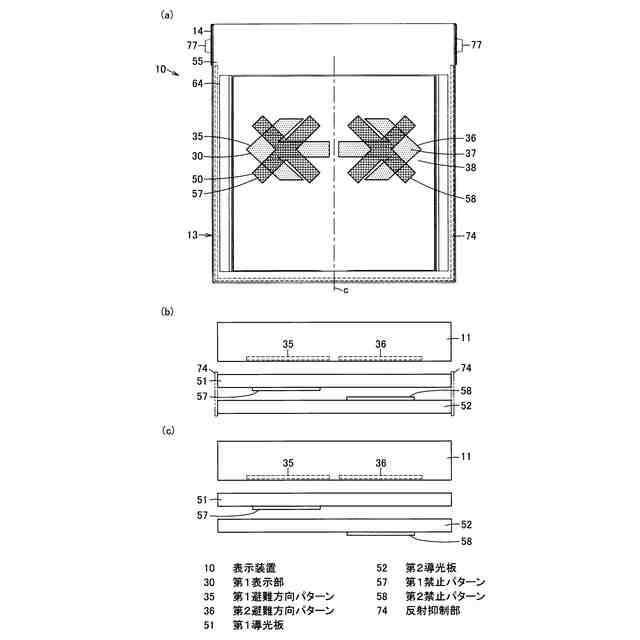

同上表示装置を示し、（ａ）は表示装置の第１および第２禁止パターンを表示した正面図、（ｂ）は表示装置の概略平面図、（ｃ）は比較例の表示装置の概略平面図である。

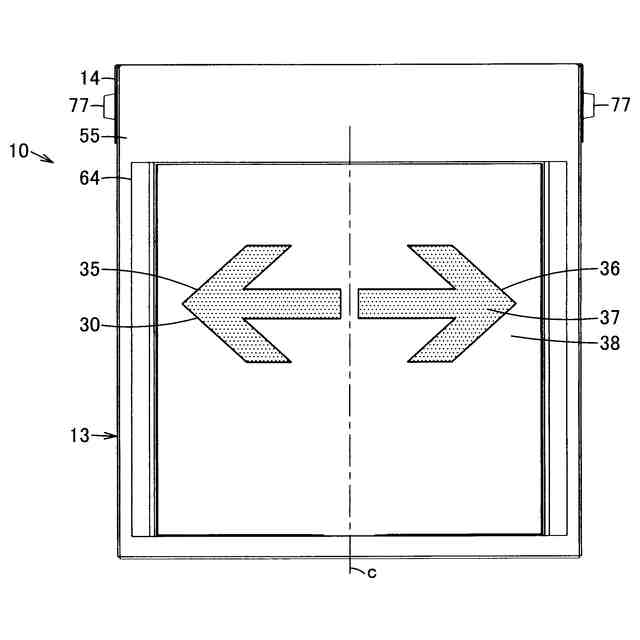

同上表示装置の第１および第２禁止パターンを表示しない正面図である。

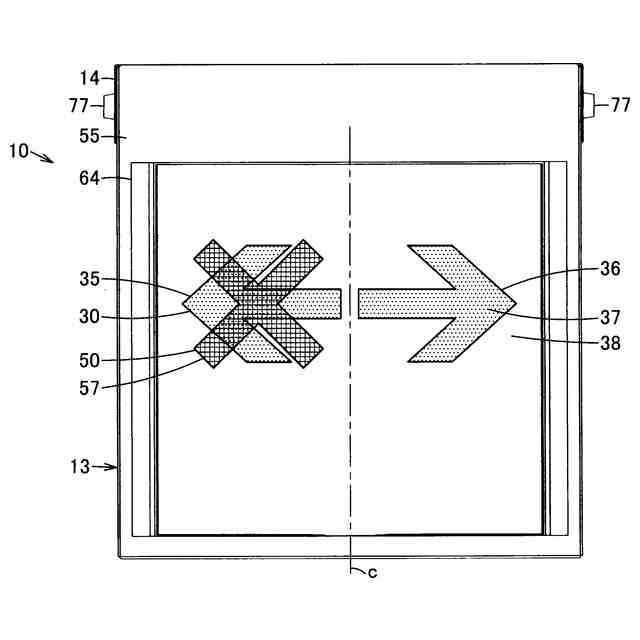

同上表示装置の第１禁止パターンを表示した正面図である。

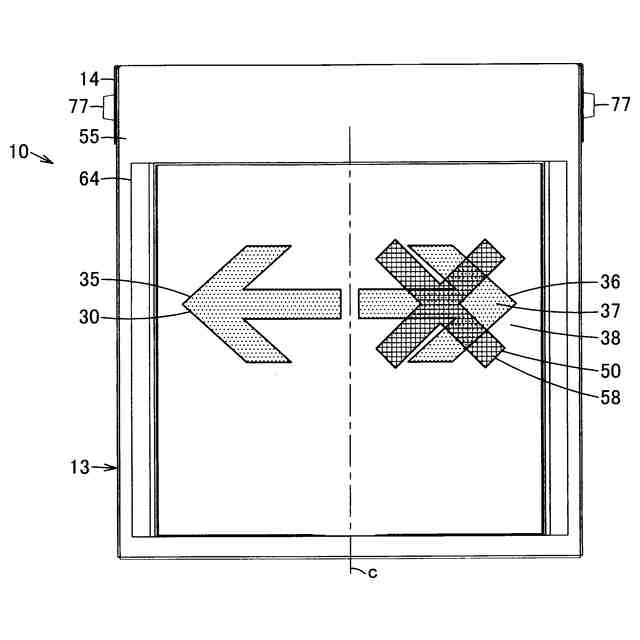

同上表示装置の第２禁止パターンを表示した正面図である。
第２の実施形態の表示装置の導光板の断面図である。
【発明を実施するための形態】
【０００９】
以下、第１の実施形態を、図１ないし図７を参照して説明する。
【００１０】
図１に表示装置１０を示す。表示装置１０は、避難者を避難経路に誘導するための誘導灯である。表示装置１０としては、図１に天井吊下形を示すが、天井直付形、天井埋込形、壁面直付形、壁面埋込形、床面設置形のいずれであってもよい。
（【００１１】以降は省略されています）
