公開番号2025123630
公報種別公開特許公報(A)
公開日2025-08-25
出願番号2024019180
出願日2024-02-13
発明の名称簡易建物
出願人三協立山株式会社
代理人個人
主分類E04B 1/343 20060101AFI20250818BHJP(建築物)
要約【課題】簡易建物の施工性の向上。
【解決手段】横樋3を備え、横樋3は、屋根1の水下側端部に設けてあり、樋部10を有し、樋部10の屋根側の側壁に樋部10に溜まった雨水を屋根1側に流すための水抜き孔11を有し、樋部10の底壁33は屋根1側が低くなるように傾斜している。
【選択図】図6
特許請求の範囲【請求項１】
横樋を備え、横樋は、屋根の水下側端部に設けてあり、樋部を有し、樋部の屋根側の側壁に樋部に溜まった雨水を屋根側に流すための水抜き孔を有し、樋部の底壁は屋根側が低くなるように傾斜していることを特徴とする簡易建物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カーポート等の簡易建物に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来より、住宅の敷地に設置されるカーポート等の簡易建物が知られている。かかる簡易建物においては、施工性の向上が求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、簡易建物の施工性の向上を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による簡易建物は、横樋を備え、横樋は、屋根の水下側端部に設けてあり、樋部を有し、樋部の屋根側の側壁に樋部に溜まった雨水を屋根側に流すための水抜き孔を有し、樋部の底壁は屋根側が低くなるように傾斜していることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による簡易建物は、横樋を備え、横樋は、屋根の水下側端部に設けてあり、樋部を有し、樋部の屋根側の側壁に樋部に溜まった雨水を屋根側に流すための水抜き孔を有しているので、雨樋の施工が容易で、施工性を向上することができる。しかも、樋部の底壁は屋根側が低くなるように傾斜していることで、樋部に溜まった雨水を水抜き孔から残らず流すことができる。
【図面の簡単な説明】
【０００６】
本発明の簡易建物の一実施形態を示す斜視図である。

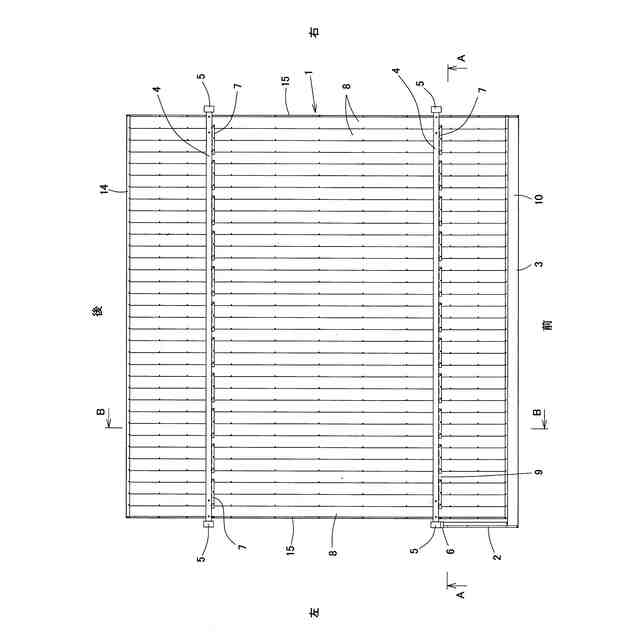

同簡易建物の平面図である。

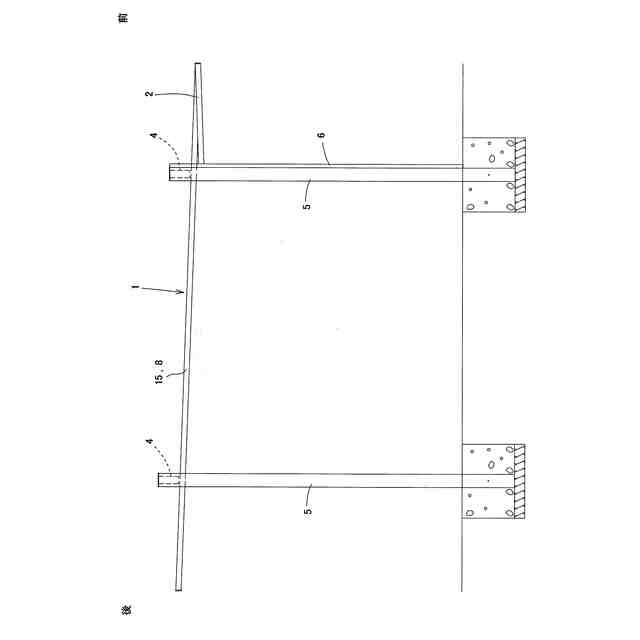

同簡易建物の側面図である。
図２のＡ－Ａ断面図である。

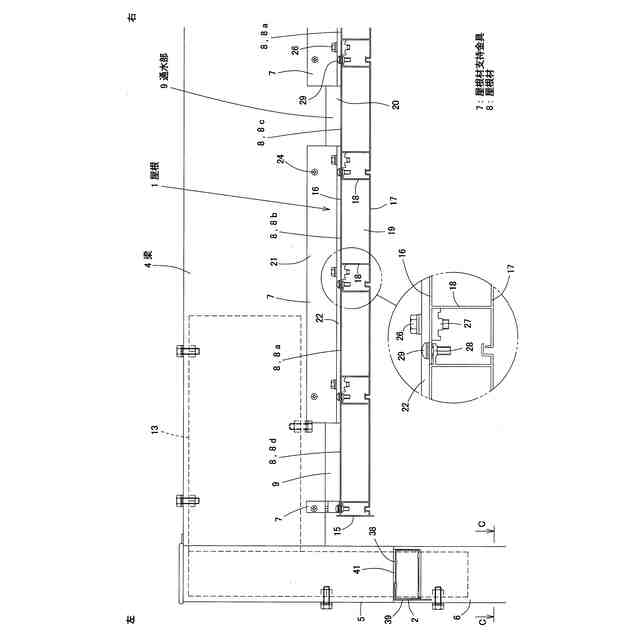

図４の一部を拡大して示す縦断面図である。

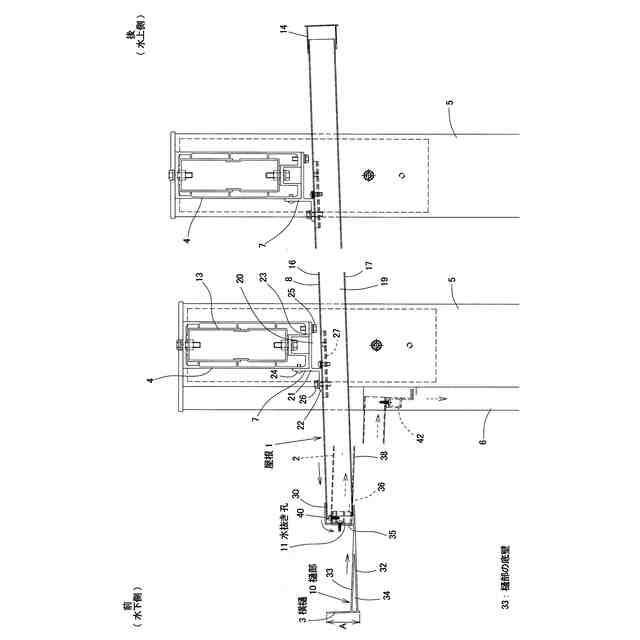

図２のＢ－Ｂ断面図である。
図５のＣ－Ｃ断面図である。
補助樋を取付ける際の手順を順に示す斜視図である。

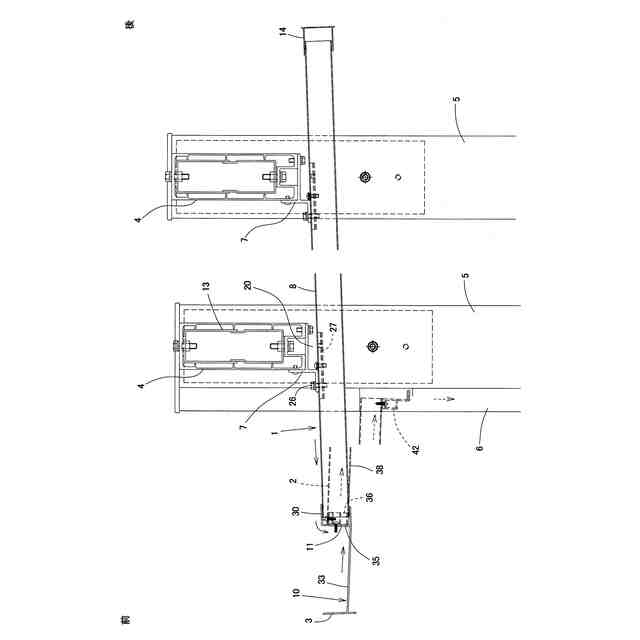

横樋の他の実施形態を示す屋根の縦断面図である。
横樋のさらに別の実施形態を示す屋根の縦断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～７は、本発明の簡易建物の一実施形態を示している。本簡易建物は、住宅の敷地に設置される乗用車２台用のカーポートに適用したものであり、図１～４に示すように、左右の柱５，５の上部に梁４を架設した門型のフレームを前後方向に間隔をおいて２つ設けてあり、前後の梁４，４の下にまたがって屋根１が支持してある。屋根１は、図３に示すように、前側が低くなるように下向きに２°傾斜している。
【０００８】
柱５は、図７に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成されている。４本の柱のうち、左側の前側の柱５には、図１，７に示すように、前面にたて樋６が取付けてある。たて樋６は、アルミニウム合金の押出形材で略コ字型断面に形成され、左右の側面が柱５の左右の側面と面一で連続しており、柱５の前面に取付けた受け部品１２に係合取付けされている。
梁４は、図６に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成されており、長手方向の両端部を柱梁連結金具１３により柱５の上端部に連結して支持してある。梁４は、図５に示すように、長手方向の両端部が屋根１よりも側方に張り出している。
【０００９】
屋根１は、図１，２，４に示すように、アルミニウム合金の押出形材よりなる前後方向に長い一定の幅の屋根材８，８，…を、梁４の下に梁４の長手方向に多数並べて配置してある。屋根１の水下側（前側）の端部には横樋３が取付けてあり、屋根１の水上側（後側）の端部には後枠１４が取付けてあり、屋根１の左右両側の端部には側枠１５が取付けてある。
各屋根材８は、図５に示すように、上壁１６と、下壁１７と、上壁１６と下壁１７とを繋ぐ左右の連結壁１８，１８とを有し、中空部１９を有するものとなっており、これを多数並べて配置することで、上壁１６によりフラットな屋根面が形成され、下壁１７によりフラットな天井面が形成される。すなわち屋根材８は、天井材を兼ねるものとなっている。屋根材８の厚みは、４０ｍｍとなっている。
【００１０】
各屋根材８は、図４，５，６に示すように、梁４に取付けられる屋根材支持金具７を介して梁４の下面との間に隙間２０をあけた状態で取付けられている。屋根材支持金具７は、図４，５に示すように、梁４の長手方向に複数に分割してあり、梁４の長手方向に通水部９となる間隔をあけて梁４に取付けてある。したがって、屋根１上に降った雨水は、通水部９を通って水上側から水下側に流下する。
屋根材支持金具７は、図５，６に示すように、梁４の前面に当接する見付壁２１と、見付壁２１の下端より前方に張り出して設けた支持片２２と、梁４の下面に対向する見込壁２３を有している。屋根材支持金具７は、見付壁２１を梁４の前面に当接して前方からねじ２４で固定するとともに、見込壁２３を梁４の下面に当接して下方からボルト２５で固定することで、前後方向及び上下方向に位置決めして取付けられる。支持片２２には、上方からのボルト２６で屋根材８を引き付けて固定される。
（【００１１】以降は省略されています）
