公開番号2025097328
公報種別公開特許公報(A)
公開日2025-07-01
出願番号2023213449
出願日2023-12-19
発明の名称構造体
出願人三協立山株式会社
代理人個人
主分類E06B 7/28 20060101AFI20250624BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】使い勝手の良い構造体の提供。
【解決手段】一対の本体柱1,1とパネル2,2,…とポスト3及び/又は宅配ボックス4を備え、パネル2,2,…は、一対の本体柱1,1にまたがって取付けてあり、ポスト3及び/又は宅配ボックス4は、パネル2,2,…の後ろに隠れており、投函・取出口5,6を側方又は後方に向けて取付自在である。
【選択図】図1
特許請求の範囲【請求項１】
一対の本体柱とパネルとポスト及び／又は宅配ボックスを備え、パネルは、一対の本体柱にまたがって取付けてあり、ポスト及び／又は宅配ボックスは、パネルの後ろに隠れており、投函・取出口を側方又は後方に向けて取付自在であることを特徴とする構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、門袖等の構造体に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来より、ポストや宅配ボックスを備えた構造体が知られている。かかる構造体においては、使い勝手の良いものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、使い勝手の良い構造体の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による構造体は、一対の本体柱とパネルとポスト及び／又は宅配ボックスを備え、パネルは、一対の本体柱にまたがって取付けてあり、ポスト及び／又は宅配ボックスは、パネルの後ろに隠れており、投函・取出口を側方又は後方に向けて取付自在であることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による構造体は、一対の本体柱とパネルとポスト及び／又は宅配ボックスを備え、パネルは、一対の本体柱にまたがって取付けてあり、ポスト及び／又は宅配ボックスは、パネルの後ろに隠れており、投函・取出口を側方又は後方に向けて取付自在であることで、敷地の状況等に応じて、投函・取出口が側方に向いた状態と後方に向いた状態の何れかを選択してポスト及び／又は宅配ボックスを設置できるので、使い勝手が良い。
【図面の簡単な説明】
【０００６】

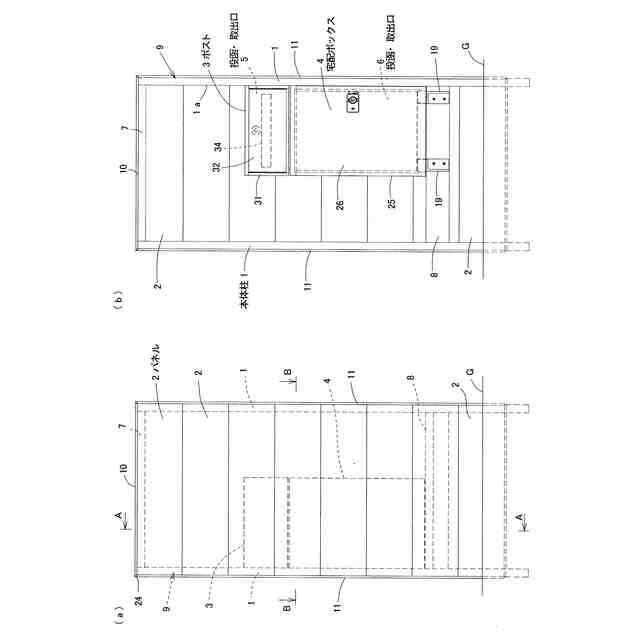

（ａ）は本発明の構造体の第１実施形態を示す正面図、（ｂ）は同背面図である。

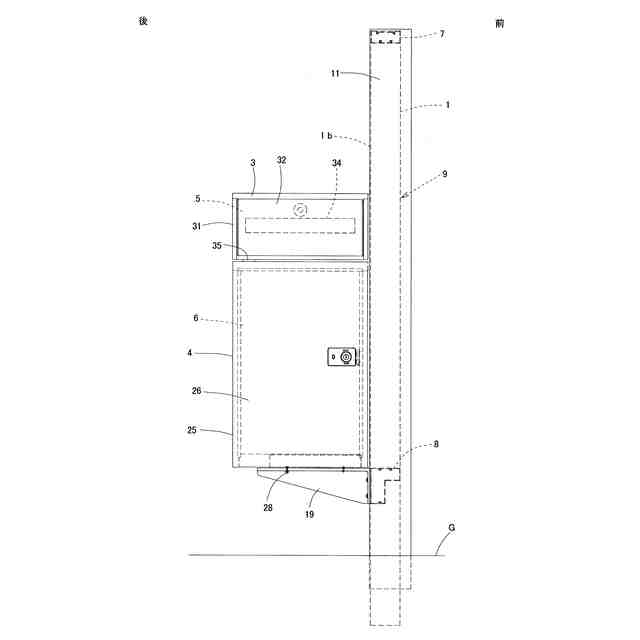

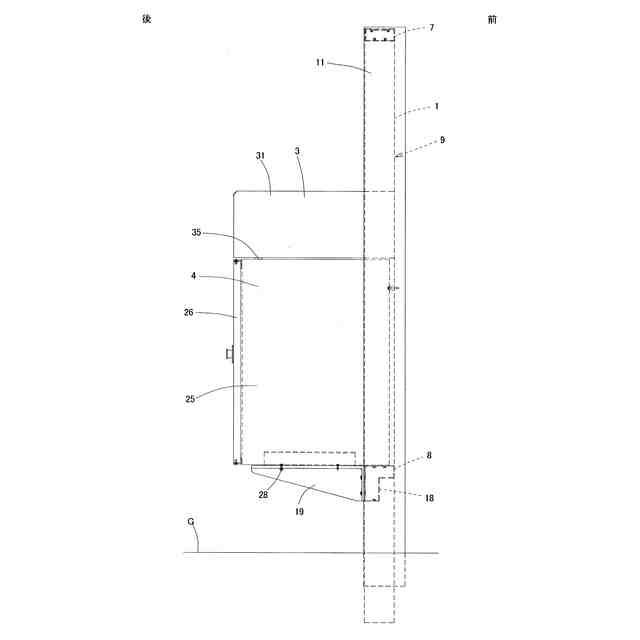

同構造体の左側面図である。

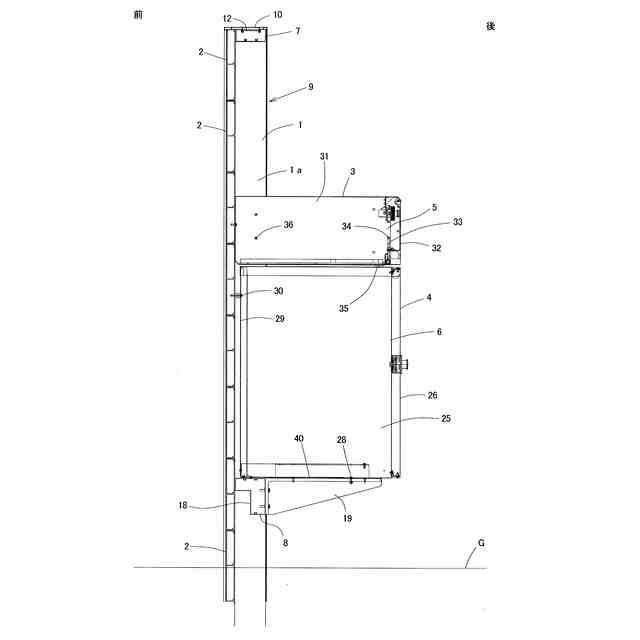

図１のＡ－Ａ断面図である。

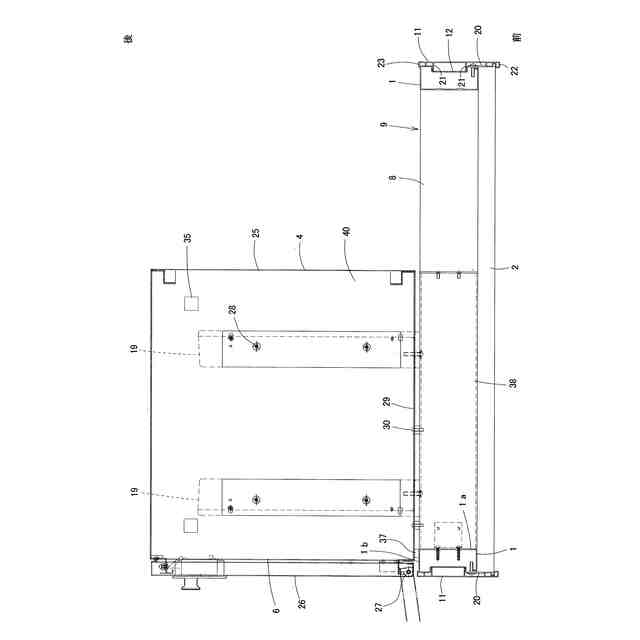

図１のＢ－Ｂ断面図である。

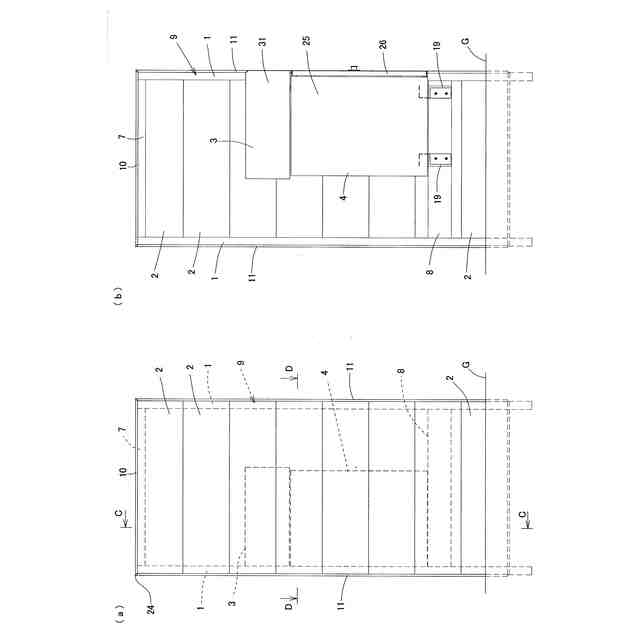

（ａ）は本発明の構造体の第２実施形態を示す正面図、（ｂ）は同背面図である。
同構造体の左側面図である。

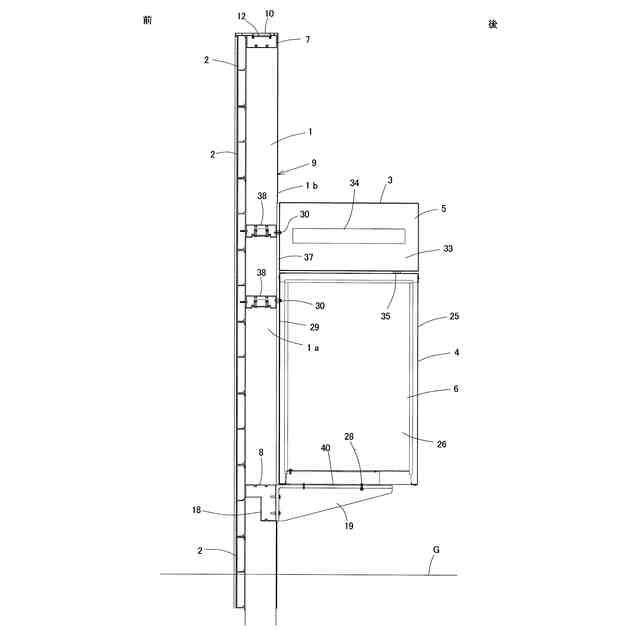

図５のＣ－Ｃ断面図である。

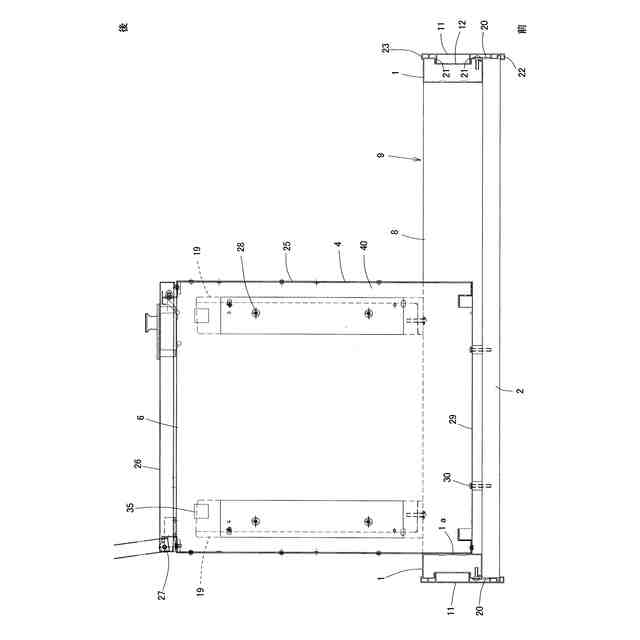

図５のＤ－Ｄ断面図である。

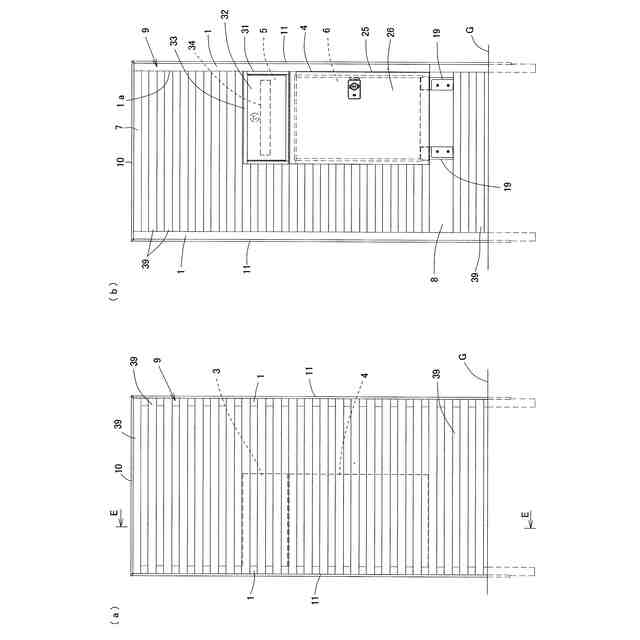

（ａ）は本発明の構造体の第３実施形態を示す正面図、（ｂ）は同背面図である。
図９のＥ－Ｅ断面図である。
（ａ）は本発明の構造体の第４実施形態を示す正面図、（ｂ）は同背面図である。
図１１のＦ－Ｆ断面図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明の構造体の第１実施形態を示している。本構造体は、住宅の敷地への出入口や玄関の前などに設置される門袖に適用したものである。
本構造体は、図１～３に示すように、左右方向に間隔をおいて一対の本体柱１，１を地面Ｇから立設し、本体柱１，１の上端に笠木７を架設し、本体柱１，１の下部に下桟８を架設してフレーム９が構成してあり、フレーム９の前面に複数のパネル２，２，…が上下方向に並べて取付けてあり、フレーム９の上側と左右両側の三方を囲むように上枠材１０と縦枠材１１，１１が取付けてある。
本構造体は、後側にはパネル２を有しておらず、左側の本体柱１の内側面１ａに隣接して後方に突き出す形でポスト３と宅配ボックス４を上下に並べて設置してある。ポスト３と宅配ボックス４は、投函・取出口５，６を後方に向けて設置してある。
【０００８】
本体柱１は、図４に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成されている。本体柱１は、外周側の見込面に縦枠材１１を取付けるための凹部１２が長手方向に沿って形成してある。
笠木７は、図３に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成されている。笠木７は、上面に上枠材１０を取付けるための凹部１２が長手方向に沿って形成してある。
下桟８は、図３に示すように、前側の下側に入隅部１３を有する角筒状に形成されている。下桟８の後側の面には、宅配ボックス４を支持するブラケット１９が左右方向に間隔をおいて２つ取付けてある。ブラケット１９は、アルミ等の金属の鋳物で形成してある。
【０００９】
パネル２は、図３に示すように、アルミニウム合金の押出形材で中空部を有する板状に形成されている。複数のパネル２，２，…は、図４に示すように、左右の端面に上下方向に長い板状の取付材２０を当てがい、側方からねじ（図示省略）を各パネル２に形成されたタッピングホールに螺入してねじ止めすることで、複数のパネル２，２，…が互いに連結されてユニット化されている。
複数のパネル２，２，…は、取付材２０で連結してユニット化された状態でフレーム９の前方に配置し、取付材２０を本体柱１に側方からねじ止めすることで、フレーム９に取付けられている。
【００１０】
上枠材１０と縦枠材１１は、図３，４に示すように、同一の断面形状のアルミニウム合金の押出形材で形成してある。上枠材１０と縦枠材１１は、裏面側に一対の爪片２１，２１（図４参照）を有し、上枠材１０は爪片２１，２１を笠木７上面に形成された凹部１２に上方から係止し、縦枠材１１は爪片２１，２１を本体柱１の外周側の見込面に形成された凹部１２に外周側から係止して取付けてある。
上枠材１０と縦枠材１１は、図４に示すように、前縁部にコ字形断面で内周側に曲げた折曲部２２を有し、折曲部２２でパネル２との隙間を隠している。また、上枠材１０と縦枠材１１は、後縁部にも内周側に折り曲げた折曲部２３を有しており、折曲部２３で笠木７及び本体柱１との隙間を隠している。
図１に示すように、上枠材１０の左右両端部と縦枠材１１の上端部は、斜め４５°に切断され、笠木７に取付けたコーナー部品２４を介して端部同士を互いに突き合せてある。
（【００１１】以降は省略されています）
