公開番号2025093348
公報種別公開特許公報(A)
公開日2025-06-24
出願番号2023208935
出願日2023-12-12
発明の名称開口部装置
出願人三協立山株式会社
代理人個人
主分類E06B 5/16 20060101AFI20250617BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】防火性能を向上させることのできる開口部装置の提供。
【解決手段】複層パネル1と、複層パネル1を支持する枠2と、額縁3a,3b,3cとを備え、枠2は、躯体取付片4の室内側に開口部構成部材6,7,8の内周側に係止する躯体掛かり部5を有し、額縁3a,3b,3cは、樹脂又は金属製であり、躯体掛かり部5の室内側に開口部構成部材6,7,8の内周側面に当接して設けてあり、枠2の室内側を覆っており、室内側の見付面18が露出している。
【選択図】図1
特許請求の範囲【請求項１】
複層パネルと、複層パネルを支持する枠と、額縁とを備え、枠は、躯体取付片の室内側に開口部構成部材の内周側に係止する躯体掛かり部を有し、額縁は、樹脂又は金属製であり、躯体掛かり部の室内側に開口部構成部材の内周側面に当接して設けてあり、枠の室内側を覆っており、室内側の見付面が露出していることを特徴とする開口部装置。
続きを表示（約 200 文字）【請求項２】
複層パネルと、複層パネルを支持する障子と、障子を支持する枠と、額縁とを備え、障子は、室内側から見て框が枠で隠れており、枠は、躯体取付片の室内側に開口部構成部材の内周側に係止する躯体掛かり部を有し、額縁は、樹脂又は金属製であり、躯体掛かり部の室内側に開口部構成部材の内周側面に当接して設けてあり、枠の室内側を覆っており、室内側の見付面が露出していることを特徴とする開口部装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建物の開口部に設置される開口部装置に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
建物の開口部に設置されるＦＩＸ窓等の開口部装置においては、防火性能を向上させたいという課題があった。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、防火性能を向上させることのできる開口部装置の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による開口部装置は、複層パネルと、複層パネルを支持する枠と、額縁とを備え、枠は、躯体取付片の室内側に開口部構成部材の内周側に係止する躯体掛かり部を有し、額縁は、樹脂又は金属製であり、躯体掛かり部の室内側に開口部構成部材の内周側面に当接して設けてあり、枠の室内側を覆っており、室内側の見付面が露出していることを特徴とする。
【０００５】
請求項２記載の発明による開口部装置は、複層パネルと、複層パネルを支持する障子と、障子を支持する枠と、額縁とを備え、障子は、室内側から見て框が枠で隠れており、枠は、躯体取付片の室内側に開口部構成部材の内周側に係止する躯体掛かり部を有し、額縁は、樹脂又は金属製であり、躯体掛かり部の室内側に開口部構成部材の内周側面に当接して設けてあり、枠の室内側を覆っており、室内側の見付面が露出していることを特徴とする。
【発明の効果】
【０００６】
請求項１記載の発明による開口部装置は、複層パネルと、複層パネルを支持する枠と、額縁とを備え、枠は、躯体取付片の室内側に開口部構成部材の内周側に係止する躯体掛かり部を有し、額縁は、樹脂又は金属製であり、躯体掛かり部の室内側に開口部構成部材の内周側面に当接して設けてあり、枠の室内側を覆っており、室内側の見付面が露出していることで、室内側で火災が発生したときに、枠に支持された複層パネルの周縁部に火災の熱が伝わりやすくなるので、複層パネルの熱割れを防止して防火性能を向上させることができる。
【０００７】
請求項２記載の発明による開口部装置は、複層パネルと、複層パネルを支持する障子と、障子を支持する枠と、額縁とを備え、障子は、室内側から見て框が枠で隠れており、枠は、躯体取付片の室内側に開口部構成部材の内周側に係止する躯体掛かり部を有し、額縁は、樹脂又は金属製であり、躯体掛かり部の室内側に開口部構成部材の内周側面に当接して設けてあり、枠の室内側を覆っており、室内側の見付面が露出していることで、室内側で火災が発生したときに、障子の框に支持された複層パネルの周縁部に火災の熱が伝わりやすくなるので、複層パネルの熱割れを防止して防火性能を向上させることができる。
【図面の簡単な説明】
【０００８】

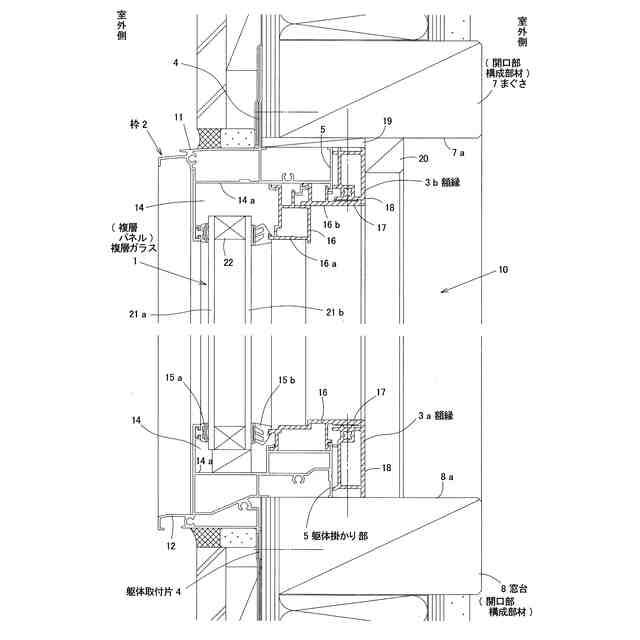

本発明の開口部装置の第１実施形態を示す縦断面図である。
同開口部装置の横断面図である。
本発明の開口図装置の第２実施形態を示す縦断面図である。
同開口部装置の横断面図である。
本発明の効果を実証するために行ったシミュレーションの結果を示すグラフである。
同シミュレーションにおける加熱面側（室内側）と非加熱面側（室外側）の設定温度を示すグラフである。
シミュレーションを行ったモデルを示す図である。

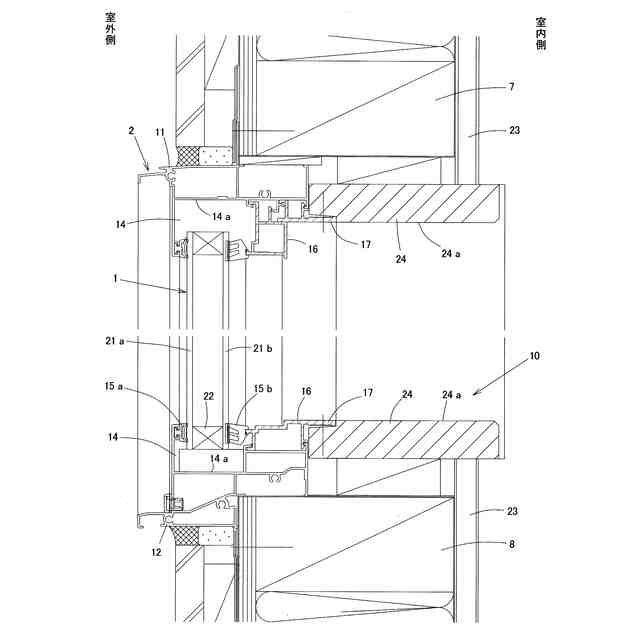

第１実施形態の開口部装置の比較例を示す縦断面図である。
第１実施形態の開口部装置の比較例を示す横断面図である。
第２実施形態の開口部装置の比較例を示す縦断面図である。
第２実施形態の開口部装置の比較例を示す横断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を図面に基づいて説明する。図１，２は、本発明の開口部装置の第１実施形態（請求項１に係る発明の実施形態）を示している。本開口部装置は、住宅用の防火仕様のＦＩＸ窓に適用したものであって、左右の柱（開口部構成部材）６，６とまぐさ（開口部構成部材）７と窓台（開口部構成部材）８とで形成される躯体開口部１０に取付けられる枠２と、枠２内に納めた複層ガラス（複層パネル）１とを備えている。柱６，６とまぐさ７と窓台８は、室内側から見て内周側面と室内側面が露出している。
【００１０】
枠２は、図１，２に示すように、上枠１１と下枠１２と左右の縦枠１３，１３を枠組みして構成してある。上枠１１と下枠１２と左右の縦枠１３，１３は、それぞれ内周側に向けて開口した略コ字型断面のガラス間口１４が四周連続するように形成されており、ガラス間口１４に複層ガラス１の周縁部を呑み込ませ、ビード１５ａ，１５ｂにより固定してある。ガラス間口１４の底面１４ａは、開口部構成部材（柱６、まぐさ７及び窓台８）の内周側面６ａ，７ａ，８ａよりも内周側に位置している。
上枠１１と下枠１２と左右の縦枠１３，１３は、アルミニウム合金の押出形材で形成されており、ガラス間口１４の室内側の壁を構成する部分が樹脂形材１６で着脱自在に構成してある。樹脂形材１６は、室内側に向けてのびる延出部１７を有している。上枠１１及び縦枠１３の樹脂形材１６は、押縁１６ａとベース材１６ｂの２部材に分割して形成されている。
（【００１１】以降は省略されています）
