公開番号2025078954
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2023191297
出願日2023-11-09
発明の名称建具
出願人三協立山株式会社
代理人個人
主分類E06B 5/16 20060101AFI20250514BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】防火性能を有する建具の提供。
【解決手段】縦框20とキャップ31,32と塞ぎ板33,34と横枠11,12とを備え、縦框20は、中空部24を有するアルミ形材で形成してあり、キャップ31,32は、樹脂製で縦框20の長手方向端部に取付けてあり、塞ぎ板33,34は、縦框20の中空部24内にキャップ31,32と離間して設けてあり、火災時にキャップ31,32に向けて発泡する加熱発泡材35を有し、横枠11,12は、キャップ31,32よりも外周側で火災時に縦框20との隙間を塞ぐ加熱発泡材16,17を有する。
【選択図】図1
特許請求の範囲【請求項１】
縦框とキャップと塞ぎ板と横枠とを備え、縦框は、中空部を有するアルミ形材で形成してあり、キャップは、樹脂製で縦框の長手方向端部に取付けてあり、塞ぎ板は、縦框の中空部内にキャップと離間して設けてあり、火災時にキャップに向けて発泡する加熱発泡材を有し、横枠は、キャップよりも外周側で火災時に縦框との隙間を塞ぐ加熱発泡材を有することを特徴とする建具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防火性能を有する建具に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
框ドア等の建具においては、火災時における延焼を防止するため、防火性能を有するものが求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、防火性能を有する建具の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による建具は、縦框とキャップと塞ぎ板と横枠とを備え、縦框は、中空部を有するアルミ形材で形成してあり、キャップは、樹脂製で縦框の長手方向端部に取付けてあり、塞ぎ板は、縦框の中空部内にキャップと離間して設けてあり、火災時にキャップに向けて発泡する加熱発泡材を有し、横枠は、キャップよりも外周側で火災時に縦框との隙間を塞ぐ加熱発泡材を有することを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による建具は、縦框とキャップと塞ぎ板と横枠とを備え、縦框は、中空部を有するアルミ形材で形成してあり、キャップは、樹脂製で縦框の長手方向端部に取付けてあり、塞ぎ板は、縦框の中空部内にキャップと離間して設けてあり、火災時にキャップに向けて発泡する加熱発泡材を有し、横枠は、キャップよりも外周側で火災時に縦框との隙間を塞ぐ加熱発泡材を有することで、火災時に可燃性ガスが縦框の小口から吹き出すのを防ぐとともに、縦框の小口と横枠間の隙間が加熱発泡材で塞がれることで、防火性能を発揮することができる。
【図面の簡単な説明】
【０００６】

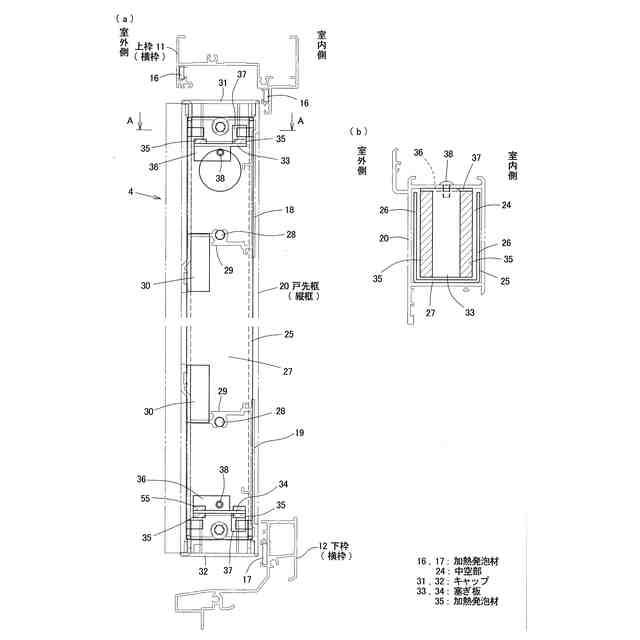

（ａ）は親扉の戸先框の中空部内に設けられる塞ぎ板と補強材の親扉内周側から見た側面図であり、（ｂ）はＡ－Ａ断面図である。

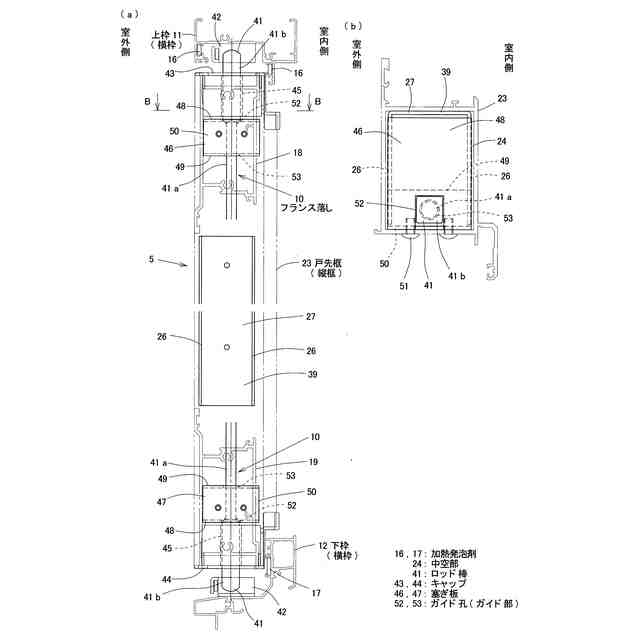

（ａ）は子扉の戸先框の中空部内に設けられる塞ぎ板とロッド棒と補強材の子扉外周側から見た側面図であり、（ｂ）はＢ－Ｂ断面図である。

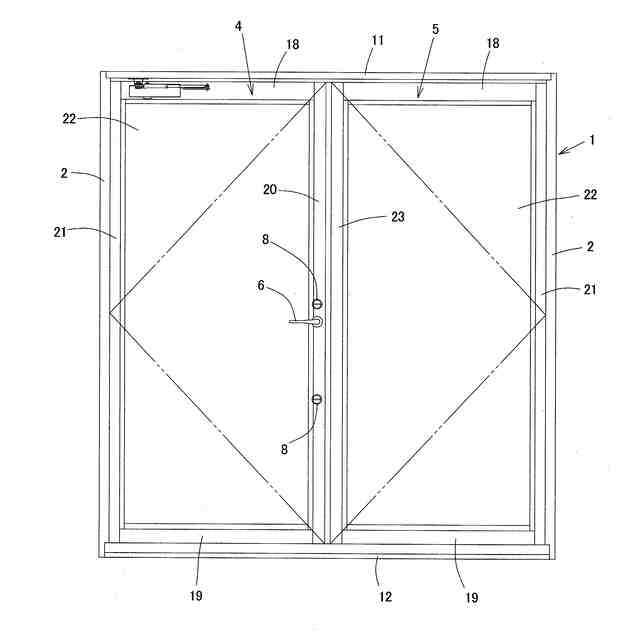

本発明の建具の一実施形態を示す室内側から見た正面図である。

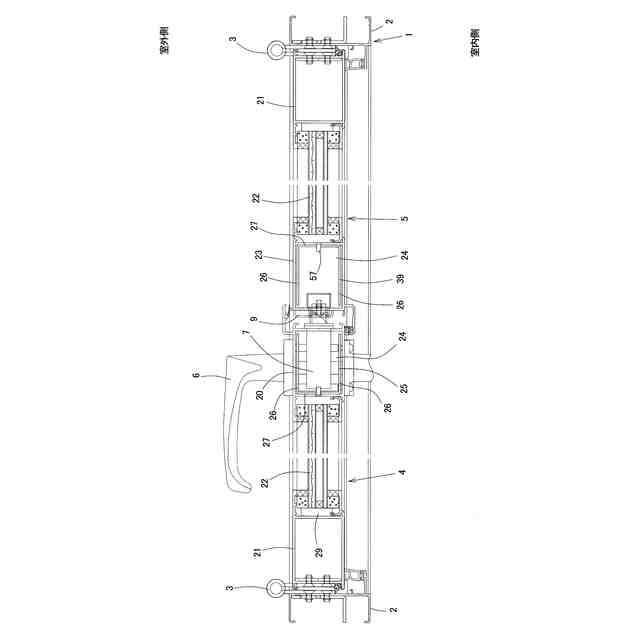

同建具の横断面図である。

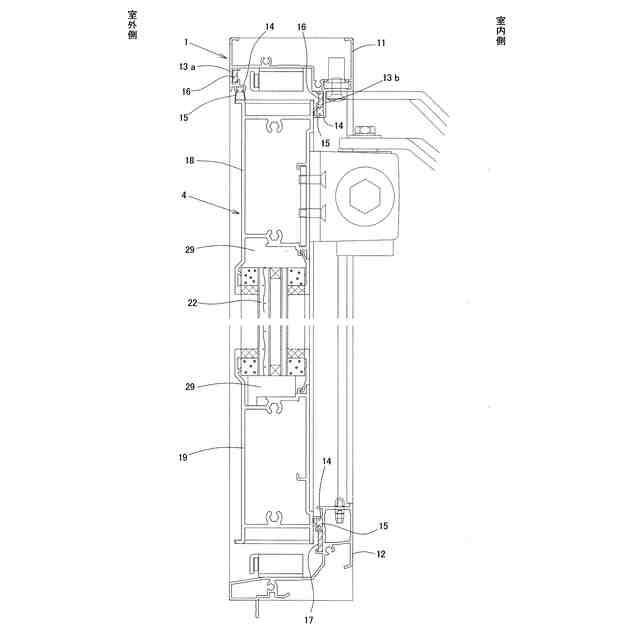

同建具の縦断面図である。

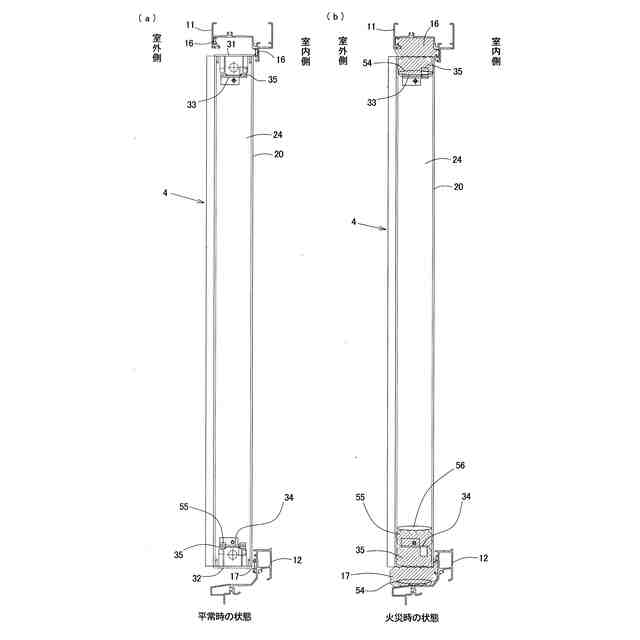

親扉の戸先框の縦断面図であって、（ａ）は平常時の状態、（ｂ）は火災時の状態を示す。

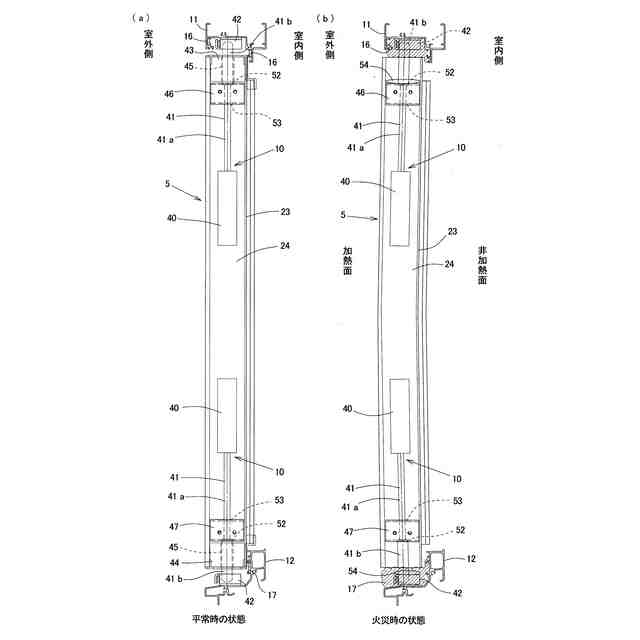

子扉の戸先框の縦断面図であって、（ａ）は平常時の状態、（ｂ）は火災時の状態を示す。

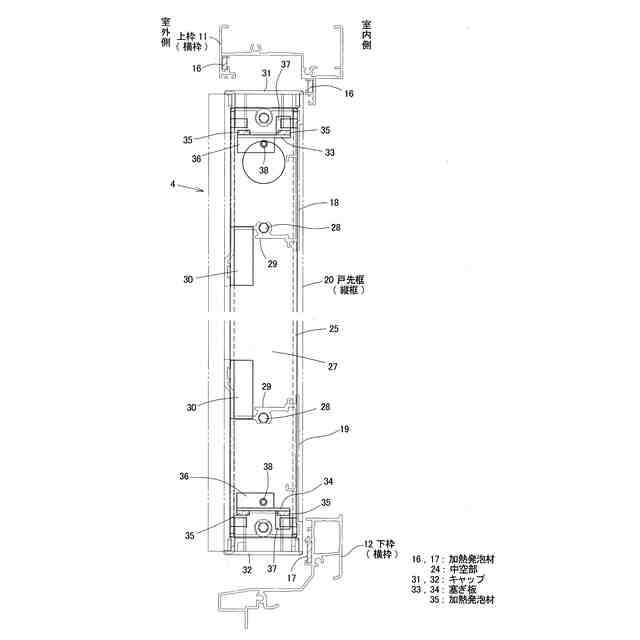

（ａ）は親扉の戸先框の中空部内に設けられる塞ぎ板の他の実施形態を示す親扉内周側から見た側面図である。

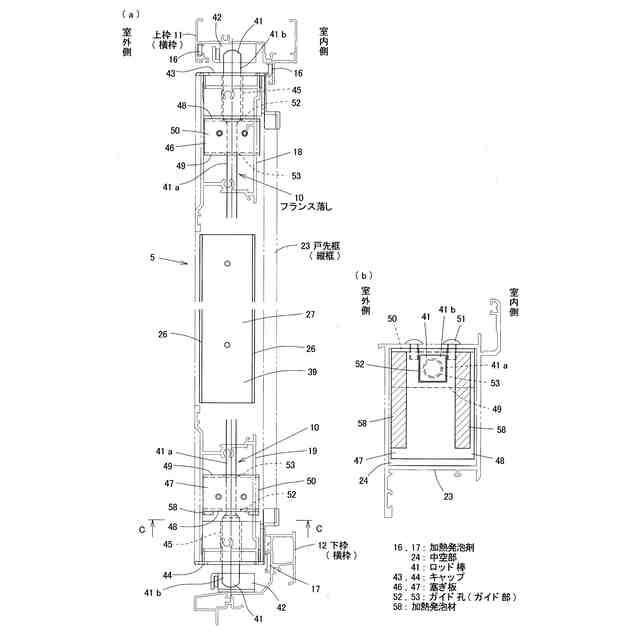

（ａ）は子扉の戸先框の中空部内に設けられる塞ぎ板の他の実施形態を示す子扉外周側から見た側面図であり、（ｂ）はＣ－Ｃ断面図である。
図８に示す塞ぎ板を設けた親扉の戸先框の縦断面図であって、（ａ）は平常時の状態、（ｂ）は火災時の状態を示す。
図９に示す塞ぎ板を設けた子扉の戸先框の縦断面図であって、（ａ）は平常時の状態、（ｂ）は火災時の状態を示す。
比較例として塞ぎ板が無い場合の子扉の戸先框の縦断面図であって、（ａ）は平常時の状態、（ｂ）は火災時の状態を示す。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図３～５は、本発明の建具の一実施形態を示している。本建具は、店舗等の建物の出入口に設置される両開きの框ドアに適用したものである。
本建具は、図３，４に示すように、躯体開口部に設置される枠１と、枠１の縦枠２に蝶番３により室外側に回動して開くように設けた親扉４と子扉５とを備えている。親扉４と子扉５は、左右方向の寸法が同じになっている。
親扉４は、戸先側にハンドル６と、ハンドル６と連動したラッチ錠７と、ハンドル６の上下２か所に設けたシリンダー錠８，８を備え、ラッチ錠７とシリンダー錠８を子扉５の戸先部に設けた錠受け９に係合することで施錠される。シリンダー錠８は、室外側からは鍵を挿入して回すことで、室内側からはサムターンを回すことで、施解錠できる。
子扉５は、図７（ａ）に示すように、戸先側の上部と下部に設けたフランス落し１０により施錠される。
【０００８】
枠１は、図３に示すように、アルミ形材よりなる上枠１１と下枠１２と左右の縦枠２，２を枠組みして構成してある。上枠１１は、図５に示すように、室外側と室内側に垂下片１３ａ，１３ｂを有し、各垂下片１３ａ，１３ｂの下端部にタイト材ホルダー１４が設けてあり、タイト材ホルダー１４に取付けたタイト材１５が親扉４及び子扉５の上端部に当接している。室外側の垂下片１３ａの室内側面と室内側の垂下片１３ｂの室外側面には、火災時に火災の熱で発泡・膨張する加熱発泡材１６が長手方向に沿って設けてある。
下枠１２は、親扉４と子扉５の室内側面に対向する見付面にタイト材ホルダー１４を有し、タイト材ホルダー１４に取付けたタイト材１５が親扉４及び子扉５の室内側面に当接している。タイト材ホルダー１４の下方に隣接する位置には、加熱発泡材１７が長手方向に沿って設けてある。
【０００９】
親扉４は、図３～５に示すように、アルミ形材よりなる上框１８と下框１９と戸先框２０と吊元框２１とを四周框組みし、その内側にガラスパネル（複層ガラス）２２を納めて構成してある。複層ガラス２２の室外側のガラスは、網入りガラス等の防火ガラスとなっている。子扉５も、親扉４と同様に、アルミ形材よりなる上框１８と下框１９と戸先框２３と吊元框２１とを四周框組みし、その内側にガラスパネル２２を納めて構成してある。
【００１０】
親扉４の戸先框２０は、図１，４に示すように、矩形断面の中空部２４を有しており、中空部２４内にスチール製の補強材２５が戸先框２０の長手方向のほぼ全長に亘って設けてある。補強材２５は、室外側及び室内側の見付壁２６，２６と見込壁２７とで親扉４の外周側が開放したコ字形断面に形成されている。補強材２５は、見込壁２７の上部と下部を上框１８と下框１９のタッピングホール２８に螺入するネジ（図示省略）により戸先框２０と共締めして戸先框２０に固定してある。さらに、中間部も見込壁２７を戸先框２０にねじ止めして固定してある。このように中空部２４内に補強材２５を設けることで、火災時における戸先框２０の熱伸びと撓みを防止できる。見込壁２７には、図１（ａ）に示すように、上框１８及び下框１９のガラス呑み込み溝２９に対向する高さ位置に水抜き孔３０が設けてある。
（【００１１】以降は省略されています）
