公開番号2025087351
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201943
出願日2023-11-29
発明の名称止水構造
出願人株式会社大奉金属
代理人個人,個人
主分類E06B 7/22 20060101AFI20250603BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】使用時に事前の取付作業を行う必要がなく、また閉扉に特別な力を要せず普段使いに適した止水扉を実現するための止水構造を提供する。
【解決手段】前記扉が水圧を受けていない非浸水状態での閉扉時に、前記戸枠の吊元側縦枠に配設した吊元側弾性止水部材が、前記扉との間で水密性を発揮する圧力で圧縮される吊元側構造と、非浸水状態での閉扉時に、前記戸枠の戸先側縦枠に配設した戸先側弾性止水部材が、手で容易に戸締めできる限界の弾性力が生じる接触圧力以下の圧力で前記扉との間で圧縮され又は前記扉と接触しない戸先側構造と、非浸水状態での閉扉時に、前記戸枠の下枠に配設した下枠弾性止水部材が、吊元側から戸先側へ、前記吊元側構造での圧縮圧力から前記戸先側構造での圧縮圧力又は非接触状態に至る圧力勾配で前記扉と接触乃至非接触する下枠側構造と、を備え、しかも、前記扉が浸水した状態での閉扉時に水圧によって水密性が発揮される状態にまで戸先側弾性止水部材を圧縮するための扉の回動が許容されていることとした。

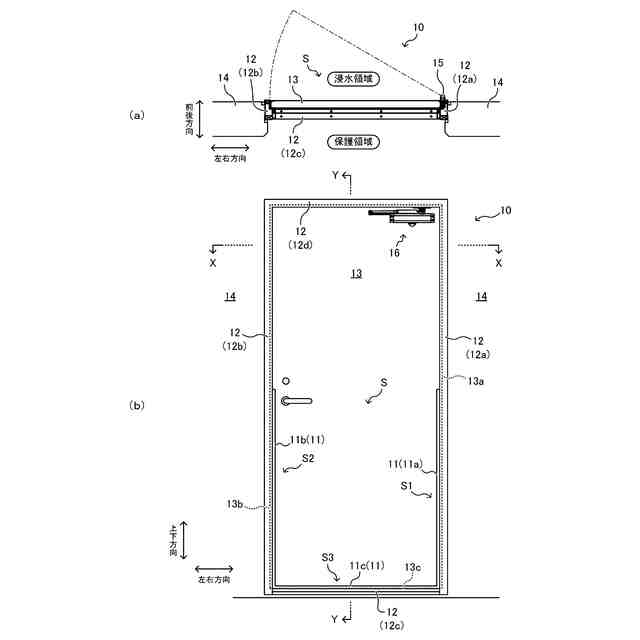

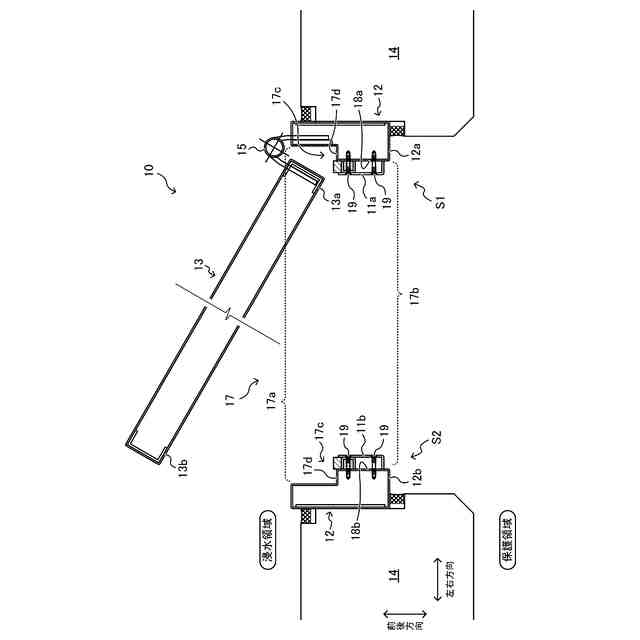

【選択図】図1
特許請求の範囲【請求項１】
閉扉した開き扉の少なくとも左右下の三辺周縁における戸枠の隙間からの浸水を同周縁に沿って配設した弾性止水部材により阻止する止水構造であって、
前記扉が水圧を受けていない非浸水状態での閉扉時に、前記戸枠の吊元側縦枠に配設した吊元側弾性止水部材が、前記扉との間で水密性を発揮する圧力で圧縮される吊元側構造と、
非浸水状態での閉扉時に、前記戸枠の戸先側縦枠に配設した戸先側弾性止水部材が、手で容易に戸締めできる限界の弾性力が生じる接触圧力以下の圧力で前記扉との間で圧縮され又は前記扉と接触しない戸先側構造と、
非浸水状態での閉扉時に、前記戸枠の下枠に配設した下枠弾性止水部材が、吊元側から戸先側へ、前記吊元側構造での圧縮圧力から前記戸先側構造での圧縮圧力又は非接触状態に至る圧力勾配で前記扉と接触乃至非接触する下枠側構造と、を備え、
しかも、前記扉が浸水した状態での閉扉時に水圧によって水密性が発揮される状態にまで戸先側弾性止水部材を圧縮するための扉の回動が許容されていることを特徴とする止水構造。
続きを表示（約 370 文字）【請求項２】
前記各弾性止水部材は、前記扉が浸水した状態での閉扉時に前記扉の前記戸枠の戸当りと対向する領域よりも内側で当接するよう、前記戸枠に配設したことを特徴とする請求項１に記載の止水構造。
【請求項３】
前記吊元側弾性止水部材は、吊元側縦枠の戸先側配向面のうち、前記扉の開閉時に吊元側隅部と接触しない位置に配設したことを特徴とする請求項２に記載の止水構造。
【請求項４】
前記戸先側弾性止水部材の水密性が発揮される水圧に満たない水圧で前記扉が浸水した際に前記戸枠の隙間からの浸水を阻止するための補助止水部材を備えることを特徴とする請求項１に記載の止水構造。
【請求項５】
前記各弾性止水部材の前記扉に対する接触圧を調節する接触圧調整手段を備えることを特徴とする請求項１に記載の止水構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、開き扉を介した浸水を阻止するための止水構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、排水能力を超える降雨が発生した場合に備え、建物等への浸水被害を抑制するために種々の止水装置が提案されている。
【０００３】
なかでも、止水機能を備えていない扉に止水扉としての機能を付与できる後付け型の止水具は、扉や戸枠自体を止水扉に取り替える作業が不要であるため、既存の開き扉の浸水対策に要するコストや手間を大幅に削減することができる（例えば、特許文献１参照。）。
【先行技術文献】
【特許文献】
【０００４】
特許第６７０７２４６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところが、上記従来の止水具は、戸枠の隙間からの浸水を防ぐための弾性材料を扉との間で常に挟圧する必要があり、閉扉に力を要するため普段使いには適さないという問題がある。
【０００６】
また、このような点が改善された止水具として、例えば特開2019-100121号公報のように、止水機能を付与する際には扉に取り付けし、普段は取り外せるようにしたものが知られている。
【０００７】
しかしこのような止水具は、浸水被害が予想される時は、当然ながら前もって取付作業を行う必要があり煩雑である。
【０００８】
本発明は、斯かる事情に鑑みてなされたものであって、使用時に事前の取付作業を行う必要がなく、また閉扉に特別な力を要せず普段使いに適した止水扉を実現するための止水構造を提供する。
【課題を解決するための手段】
【０００９】
上記従来の課題を解決するために、本発明に係る止水構造では、（１）閉扉した開き扉の少なくとも左右下の三辺周縁における戸枠の隙間からの浸水を同周縁に沿って配設した弾性止水部材により阻止する止水構造であって、前記扉が水圧を受けていない非浸水状態での閉扉時に、前記戸枠の吊元側縦枠に配設した吊元側弾性止水部材が、前記扉との間で水密性を発揮する圧力で圧縮される吊元側構造と、非浸水状態での閉扉時に、前記戸枠の戸先側縦枠に配設した戸先側弾性止水部材が、手で容易に戸締めできる限界の弾性力が生じる接触圧力以下の圧力で前記扉との間で圧縮され又は前記扉と接触しない戸先側構造と、非浸水状態での閉扉時に、前記戸枠の下枠に配設した下枠弾性止水部材が、吊元側から戸先側へ、前記吊元側構造での圧縮圧力から前記戸先側構造での圧縮圧力又は非接触状態に至る圧力勾配で前記扉と接触乃至非接触する下枠側構造と、を備え、しかも、前記扉が浸水した状態での閉扉時に水圧によって水密性が発揮される状態にまで戸先側弾性止水部材を圧縮するための扉の回動が許容されていることとした。
【００１０】
また、本発明に係る止水構造では、以下の点にも特徴を有する。
（２）前記各弾性止水部材は、前記扉が浸水した状態での閉扉時に前記扉の前記戸枠の戸当りと対向する領域よりも内側で当接するよう、前記戸枠に配設したこと。
（３）前記吊元側弾性止水部材は、吊元側縦枠の戸先側配向面のうち、前記扉の開閉時に吊元側隅部と接触しない位置に配設したこと。
（４）前記戸先側弾性止水部材の水密性が発揮される水圧に満たない水圧で前記扉が浸水した際に前記戸枠の隙間からの浸水を阻止するための補助止水部材を備えること。
（５）前記各弾性止水部材の前記扉に対する接触圧を調節する接触圧調整手段を備えること。
【発明の効果】
（【００１１】以降は省略されています）
