公開番号2025137353
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024164285
出願日2024-09-20
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 1/04 20060101AFI20250911BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】製作コストを抑えつつ耐風圧性を高めることができる建具を提供する。
【解決手段】枠体2の上枠21は、内障子3の屋外側への移動を規制する中間見付板部215を有し、枠体2の下枠22は、内障子3の屋外側への移動を規制する内障子下レール221を有し、上枠21の中間見付板部215および下枠22の内障子下レール221の少なくとも一方の屋外側には、上枠補強部材25、下枠補強部材26が設けられ、上枠補強部材25および下枠補強部材26は、基部253,261aと、基部253,261aの屋内側に接続された屋内板部254,261bと、を有し、基部253,261aは、上枠21および下枠22のいずれかに固定され、屋内板部254,261bは、中間見付板部215および内障子下レール221のいずれかの屋外側の面に沿って配置される。
【選択図】図2

特許請求の範囲【請求項１】
躯体の開口部の縁部に設けられた枠体と、
前記枠体に支持される内障子および外障子と、を有し、
前記枠体の上枠および下枠は、それぞれ前記内障子の屋外側への移動を規制するレールを有し、
前記上枠および下枠の少なくとも一方の前記レールの屋外側には、補強部材が設けられ、
前記補強部材は、
基部と、
前記基部の屋内側に接続された屋内板部と、を有し、
前記基部は、前記上枠および下枠のいずれかに固定され、
前記屋内板部は、前記レールの屋外側の面に沿って配置される建具。
続きを表示（約 1,100 文字）【請求項２】
前記内障子および前記外障子は、それぞれ前記枠体にスライド可能に支持される請求項１に記載の建具。
【請求項３】
前記補強部材は、前記内障子および前記外障子が前記開口部を閉鎖した際に、それぞれの召合框が屋内外方向に重なる召合部の近傍に設けられている請求項２に記載の建具。
【請求項４】
前記補強部材は、前記内障子および前記外障子が前記開口部を閉鎖した際に、前記内障子および前記外障子のいずれかが配置される位置の上方および下方のいずれかに配置される請求項２に記載の建具。
【請求項５】
前記内障子の上框および下框の少なくとも一方における召合框側の端部には、前記屋内板部と対向する位置に、前記レールとの隙間を埋める部品が取り付けられている請求項２に記載の建具。
【請求項６】
前記補強部材は、前記上枠の前記レールの屋外側に設けられる上枠補強部材であり、
前記基部は、前記上枠にねじで固定され、前記ねじを緩めることによって前記上枠に対して幅方向にスライド可能である請求項２に記載の建具。
【請求項７】
前記補強部材は、前記下枠の前記レールの屋外側に設けられる下枠補強部材であり、
前記レールは、
前記内障子の戸車が載置される戸車載置部と、
前記戸車載置部を下側から支持する支持部と、を有し、
前記下枠補強部材の前記屋内板部は、前記支持部の屋外側に沿って設けられ、前記戸車載置部の下側に前記戸車載置部の屋内外方向の寸法の範囲内に設けられている請求項２に記載の建具。
【請求項８】
前記内障子および前記外障子のいずれか一方は、前記枠体にスライド可能に支持される移動障子であり、他方は、前記枠体に対してスライドが拘束された固定障子であり、
前記補強部材は、
前記固定障子のスライドを拘束する障子拘束部と、
前記固定障子を屋内側に引き寄せる障子引寄せ部と、を有する請求項１に記載の建具。
【請求項９】
前記固定障子の召合框と上框との接続部に設けられ、前記召合框に対する前記上框の回転を拘束する回転拘束部材を有する請求項８に記載の建具。
【請求項１０】
前記上枠および前記下枠は、それぞれ前記固定障子の上框および下框の屋外側に位置し、前記固定障子の上框および下框と対向する見付板部を有し、
前記固定障子の上框および下框は、それぞれ屋外側に突出する突起部を有する請求項８または９に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
建物の高層階に設ける建具は、高い耐風圧性が望まれている。特許文献１に開示されているような引き違いサッシの場合、耐風圧性を高めるためには、例えば、枠体や、内障子および外障子の框を肉厚にするなどして強固な構造にしている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１６３６５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
建物の高層階に設ける建具の枠体や框の肉厚にする場合、製作コストがかかるという問題がある。また、建物の高層階に設ける建具と、低層階に設ける建具が異なる場合、管理が煩雑になるという問題がある。
【０００５】
本開示は、製作コストを抑えつつ耐風圧性を高めることができる建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、躯体の開口部の縁部に設けられた枠体と、前記枠体に支持される内障子および外障子と、を有し、前記枠体の上枠および下枠は、それぞれ前記内障子の屋外側への移動を規制するレールを有し、前記上枠および下枠の少なくとも一方の前記レールの屋外側には、補強部材が設けられ、前記補強部材は、基部と、前記基部の屋内側に接続された屋内板部と、を有し、前記基部は、前記上枠および下枠のいずれかに固定され、前記屋内板部は、前記レールの屋外側の面に沿って配置される。
【図面の簡単な説明】
【０００７】
第１実施形態の建具を屋内側から見た正面図である。

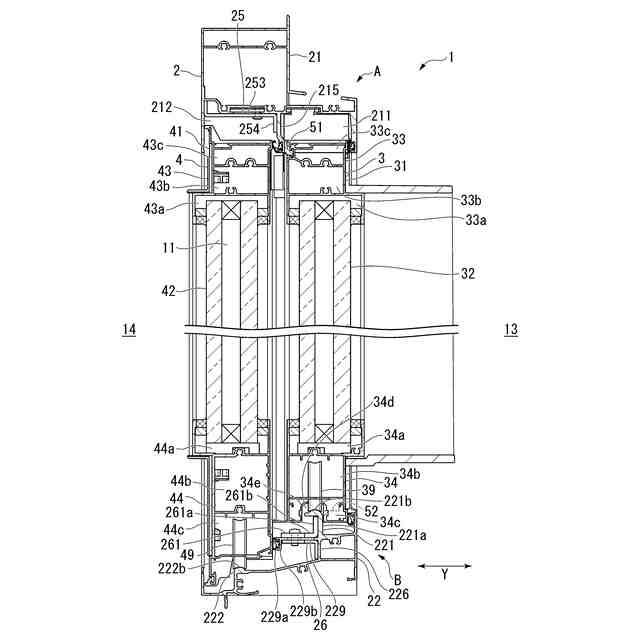

第１実施形態の建具の鉛直断面図である。

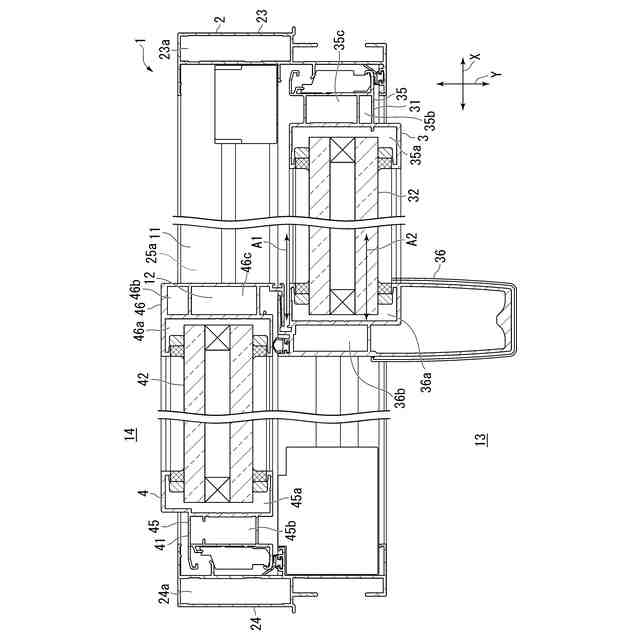

第１実施形態の建具の水平断面図である。

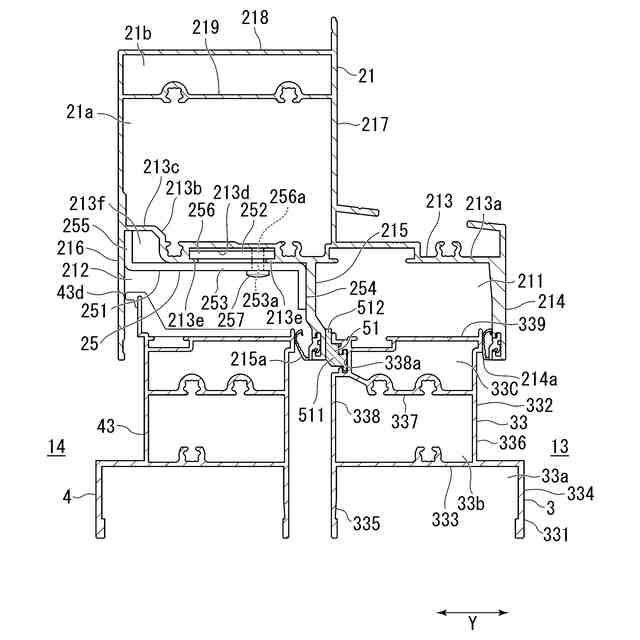

図２のＡ部分の拡大図である。

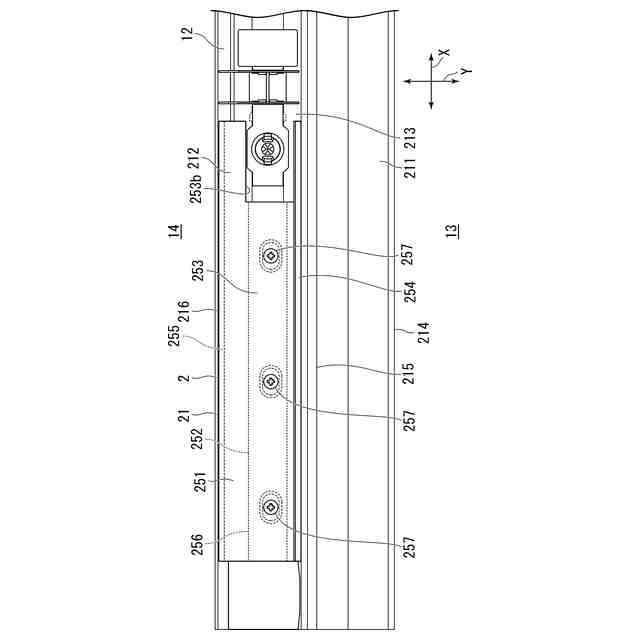

上枠および上枠補強部材を下方から見た図である。
補強部の平面図である。

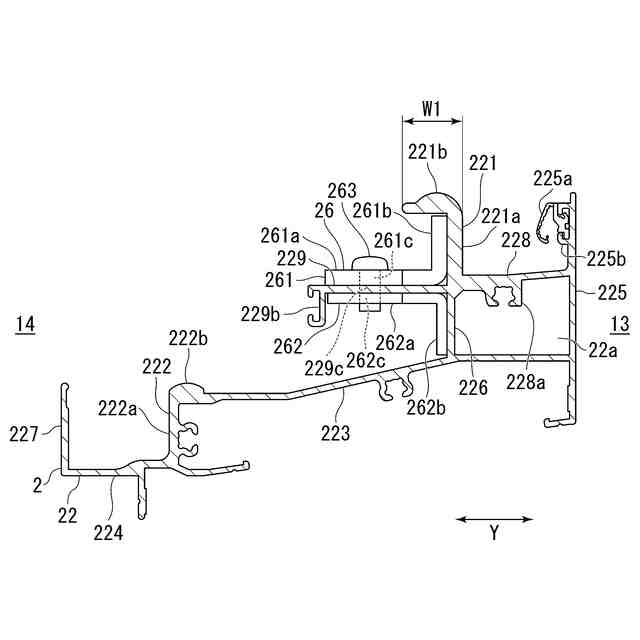

図２のＢ部分の拡大図で下枠および下枠補強部材を示す鉛直断面図である。

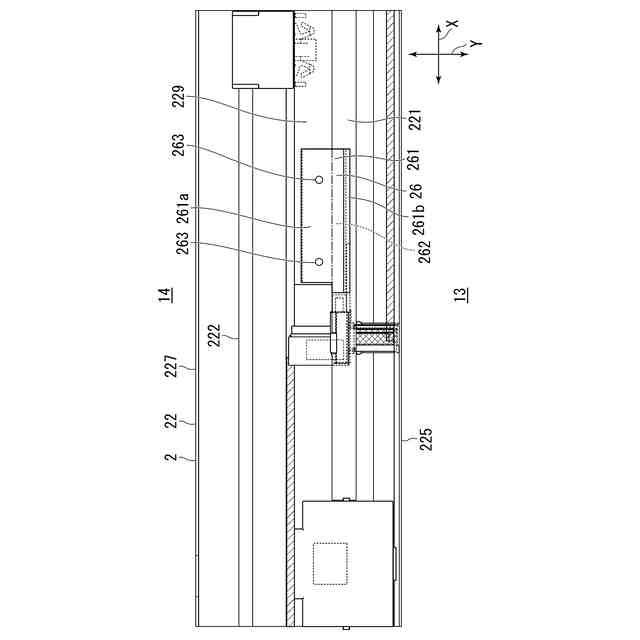

下枠および下枠補強部材を示す平面図である。
上側補強部の平面図である。

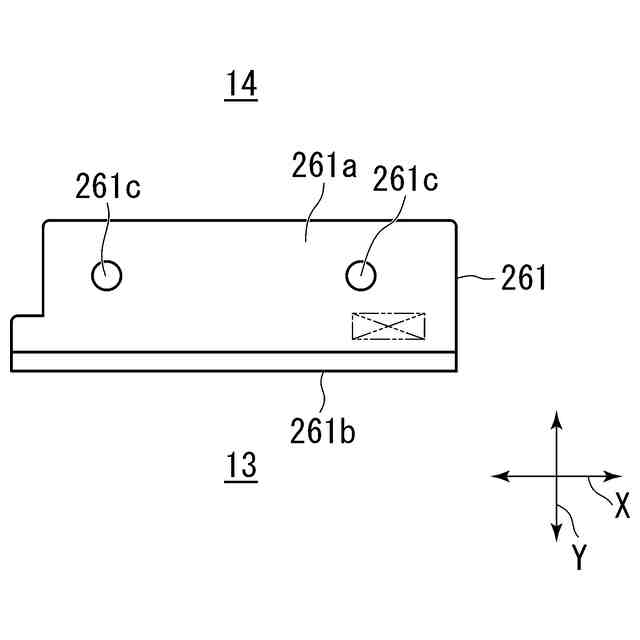

下側補強部の平面図である。
建具の下側部分の鉛直断面図である。
内障子の戸先框に取り付けられた把手を示す図である。
実施形態の変形例のアルミ樹脂複合サッシの建具を示す図である。
第２実施形態の建具の鉛直断面図である。
第２実施形態の建具の水平断面図である。
召合部を屋外側、幅方向の一方側かつ下方から見た斜視図である。
召合部を屋内側、幅方向の他方側かつ下方から見た斜視図である。
上枠補強部材の補強部の斜視図である。
上枠補強部材を幅方向の一方側から見た図である。
上枠補強部材の補強部を屋外側から見た図である。
上枠補強部材の補強部を下側から見た図である。
図１４の上側部分の拡大図である。
外障子の上側部分の斜視図である。
上枠補強部材と外障子との位置を示す図である。
上枠補強部材と外障子との位置を示す障子引寄せ部を省略した図である。
図１４の下側部分の拡大図である。
外障子の下側部分の斜視図である。
外障子の回転拘束部材が設けられている部分を示す斜視図である。
外障子の召合框と上框を示す図である。
回転拘束部材の斜視図である。
回転拘束部材を幅方向の他方側から見た図である。
回転拘束部材を上方から見た図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
図１から図３に示すように、第１実施形態の建具１は、引き違い窓である。建具１は、アルミサッシである。建具１は、枠体２と、内障子３と、外障子４と、を有する。枠体２は、建物の屋内外を仕切る壁部の開口部１１の縁部に沿って設けられる。壁部に直交する方向であり、屋内と屋外とを結ぶ方向を屋内外方向と表記する。図面では、屋内外方向を矢印Ｙで示す。図面では、屋内を符号「１３」で示し、屋外を符号「１４」で示す。壁部に沿った方向であり、屋内外方向に直交する水平方向を幅方向と表記する。図面では、幅方向を矢印Ｘで示す。内障子３および外障子４は、幅方向にスライドする。内障子３および外障子４は、枠体２の内側に設けられる。内障子３および外障子４は、枠体２の内側において幅方向にスライド可能である。幅方向のうち、内障子３および外障子４が開口部１１を閉鎖した際に内障子３が配置される側を一方側と表記し、外障子４が配置される側を他方側と表記する。各部材の説明は、その部材が定位置に配置されている場合の姿勢であるものとして説明する。
【０００９】
枠体２は、四方枠である。枠体２は、上枠２１と、下枠２２と、一対の縦枠２３，２４と、上枠補強部材２５と、下枠補強部材２６と、を有する。上枠２１、下枠２２および一対の縦枠２３，２４は、アルミニウムの形材である。上枠２１および下枠２２は、幅方向に延びている。一対の縦枠２３，２４は上下方向に延びている。上枠２１、下枠２２および一対の縦枠２３，２４は、それぞれ長さ方向全体にわたって略同じ断面形状である。上枠補強部材２５は、上枠２１に取り付けられる。上枠補強部材２５は、上枠２１を補強する補強部材である。下枠補強部材２６は、下枠２２に取り付けられる。下枠補強部材２６は、下枠２２を補強する補強部材である。
【００１０】
内障子３は、框３１と、複層ガラス３２と、把手８と、を有する。把手８は、図１２に示す。框３１は、上框３３と、下框３４と、戸先框３５と、召合框３６と、を有する。上框３３、下框３４、戸先框３５および召合框３６は、アルミの形材である。上框３３および下框３４は、幅方向に延びている。戸先框３５および召合框３６は、上下方向に延びている。上框３３は、戸先框３５の上端部と召合框３６の上端部との間に設けられている。
下框３４は、戸先框３５の下端部と召合框３６の下端部との間に設けられている。上框３３、下框３４、戸先框３５および召合框３６は、それぞれ長さ方向全体にわたって略同じ断面形状である。把手８は、戸先框３５に取り付けられている。
（【００１１】以降は省略されています）
