発明の名称シャッター装置
出願人株式会社大林組
代理人個人,個人
主分類E06B 9/17 20060101AFI20250729BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】避難者の安全性を向上させることができるシャッター装置を提供する。
【解決手段】シャッター装置は、火災の発生の検知により第1降下位置まで降下し、所定の変化条件が成立すると第1降下位置よりも下方である第2降下位置まで降下するシャッターを備える。シャッターの下方の通過が可能であることを示す第1避難誘導表示は、シャッターが第1降下位置まで降下したときには、避難者が視認可能な第1態様であり、シャッターが第2降下位置まで降下したときには、第1態様と比較して避難者が視認し難い第2態様に変化している。
【選択図】図3
特許請求の範囲【請求項１】
火災の発生の検知により第１降下位置まで降下し、所定の変化条件が成立すると前記第１降下位置よりも下方である第２降下位置まで降下するシャッターを備え、
前記シャッターの下方の通過が可能であることを示す第１避難誘導表示は、前記シャッターが前記第１降下位置まで降下したときには、避難者が視認可能な第１態様であり、前記シャッターが前記第２降下位置まで降下したときには、前記第１態様と比較して避難者が視認し難い第２態様に変化している、シャッター装置。
続きを表示（約 490 文字）【請求項２】
請求項１に記載のシャッター装置において、
前記シャッターの下方の通過が不能であることを示す第２避難誘導表示は、前記シャッターが前記第１降下位置まで降下したときには、避難者が視認不能な第３態様であり、前記シャッターが前記第２降下位置まで降下したときには、避難者が視認可能な第４態様に変化している、シャッター装置。
【請求項３】
請求項１又は請求項２に記載のシャッター装置において、
前記シャッターは、前記所定の変化条件として所定温度に達すると前記第１降下位置から前記第２降下位置に降下し、
前記第１避難誘導表示は、前記所定温度以下の変色温度まで温度が上昇したときに、前記第１態様から前記第２態様となるように変化する、シャッター装置。
【請求項４】
請求項１又は請求項２に記載のシャッター装置において、
前記シャッターは、変位部材を有し、
前記第１避難誘導表示は、前記所定の変化条件が成立すると、前記変位部材の変位により、前記第１態様から前記第２態様となるように変化する、シャッター装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、シャッター装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、例えば特許文献１に示すように、火災の発生によりシャッターが降下するシャッター装置が開示されている。このようなシャッター装置においては、火災熱により発色表示される火災表示がシャッター面に形成されている。これにより、火災の発生を確実に認識させることができる。
【０００３】
また、このようなシャッター装置において、多段階でシャッターが降下するものが知られている。詳しくは、火災の発生の検知により、避難者がシャッターの下方を通過できるようにシャッターが第１降下位置まで降下し、所定の変化条件が成立すると第１降下位置よりも下方である第２降下位置までシャッターが降下する。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－２３４８７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、このようなシャッター装置では、避難者がシャッターの下方を通過できるように第１降下位置までシャッターを降下させても、シャッターの下方を通過するか否かが避難者の判断に委ねられている。このため、避難者がシャッターの下方を通過しない場合があった。このように、避難者の安全性を向上させることが望まれている。
【課題を解決するための手段】
【０００６】
上記課題を解決するシャッター装置は、火災の発生の検知により第１降下位置まで降下し、所定の変化条件が成立すると前記第１降下位置よりも下方である第２降下位置まで降下するシャッターを備え、前記シャッターの下方の通過が可能であることを示す第１避難誘導表示は、前記シャッターが前記第１降下位置まで降下したときには、避難者が視認可能な第１態様であり、前記シャッターが前記第２降下位置まで降下したときには、前記第１態様と比較して避難者が視認し難い第２態様に変化している。
【発明の効果】
【０００７】
本発明によれば、避難者の安全性を向上させることができる。
【図面の簡単な説明】
【０００８】

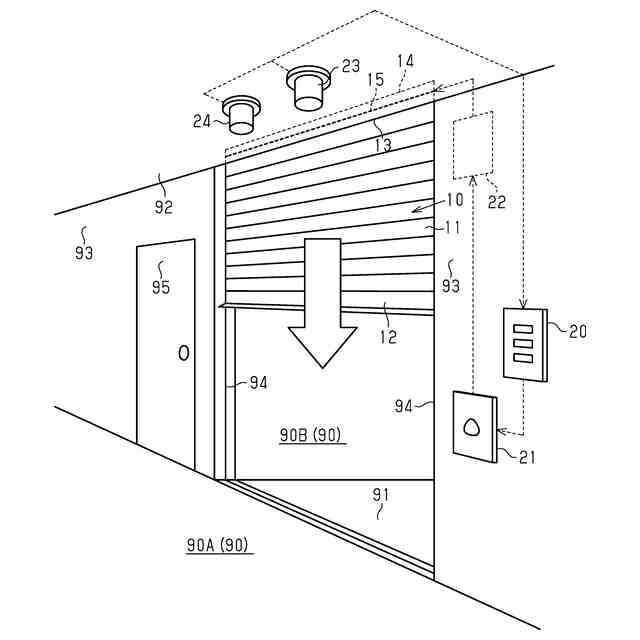

図１は、第１実施形態のシャッター装置を示す斜視図である。

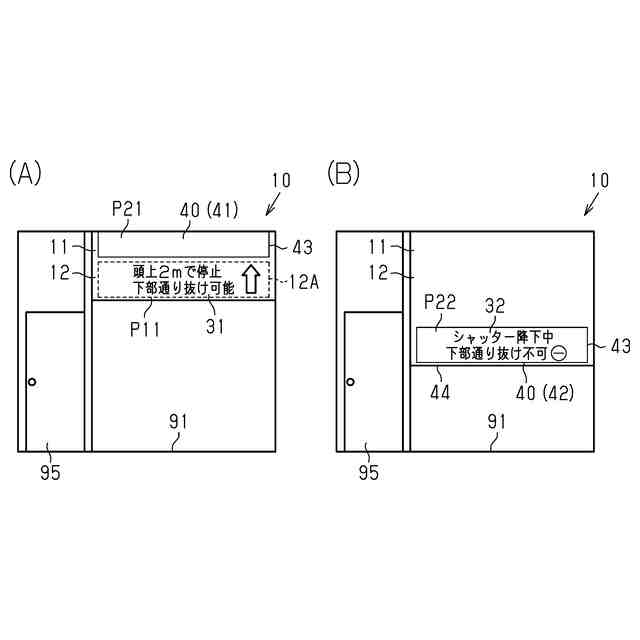

図２（Ａ）及び図２（Ｂ）は、第１実施形態のシャッター装置を示す説明図である。

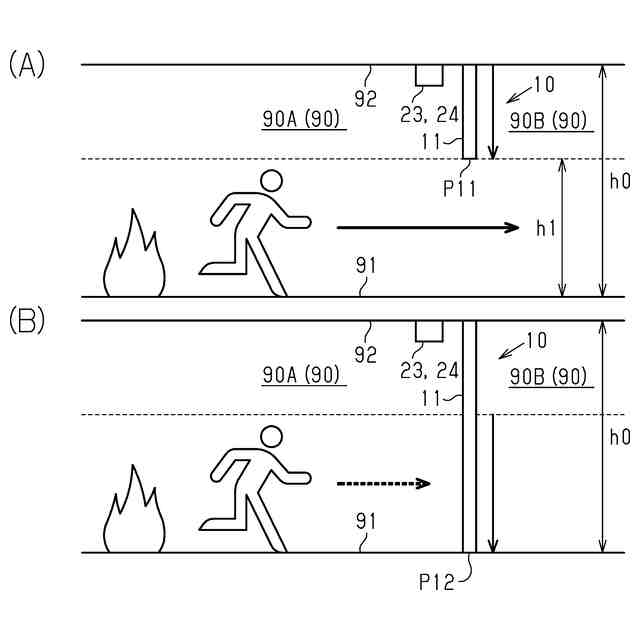

図３（Ａ）及び図３（Ｂ）は、第１実施形態のシャッター装置を示す正面図である。

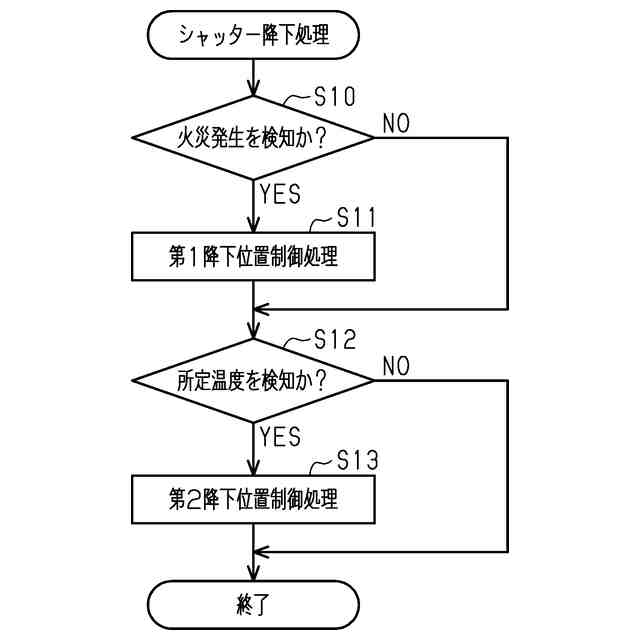

図４は、第１実施形態のシャッター降下処理を示すフローチャートである。

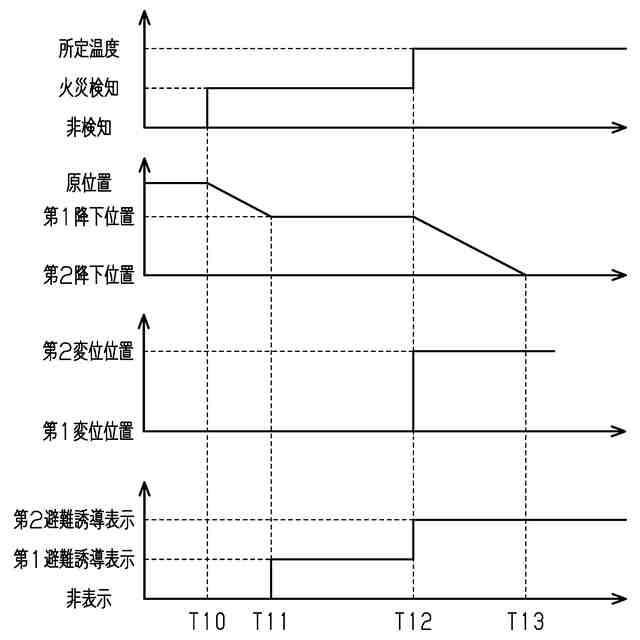

図５は、第１実施形態のシャッター装置の状態遷移を示すタイミングチャートである。

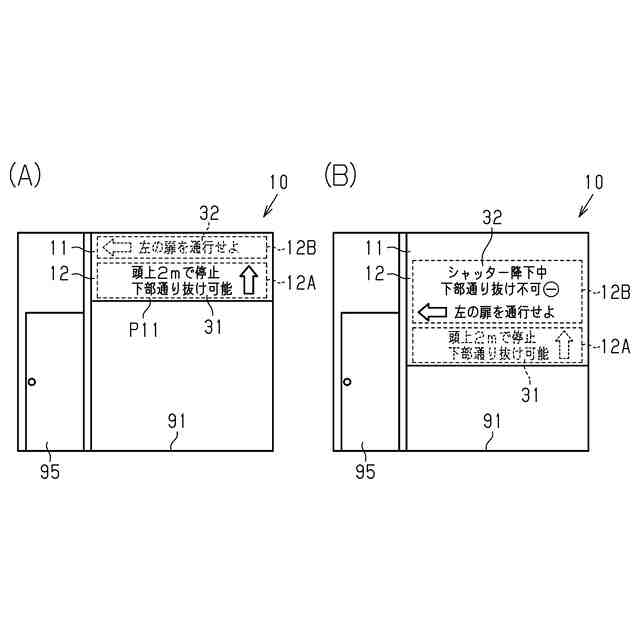

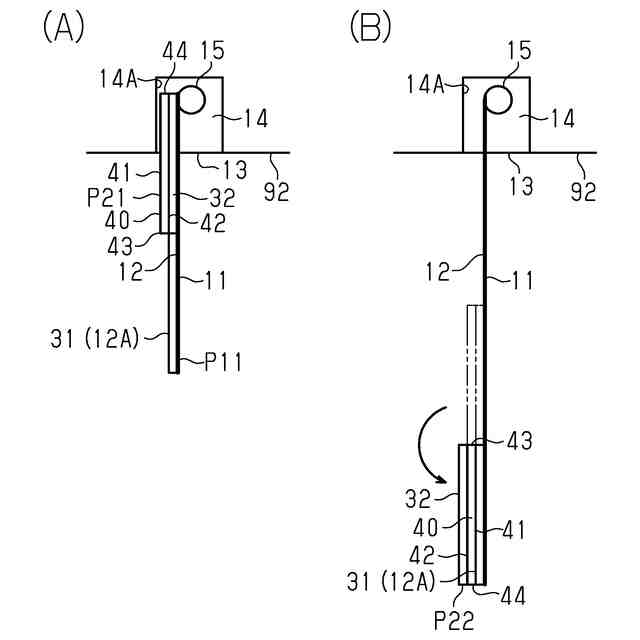

図６（Ａ）及び図６（Ｂ）は、第２実施形態のシャッター装置を示す説明図である。
図７（Ａ）及び図７（Ｂ）は、第２実施形態のシャッター装置を示す正面図である。

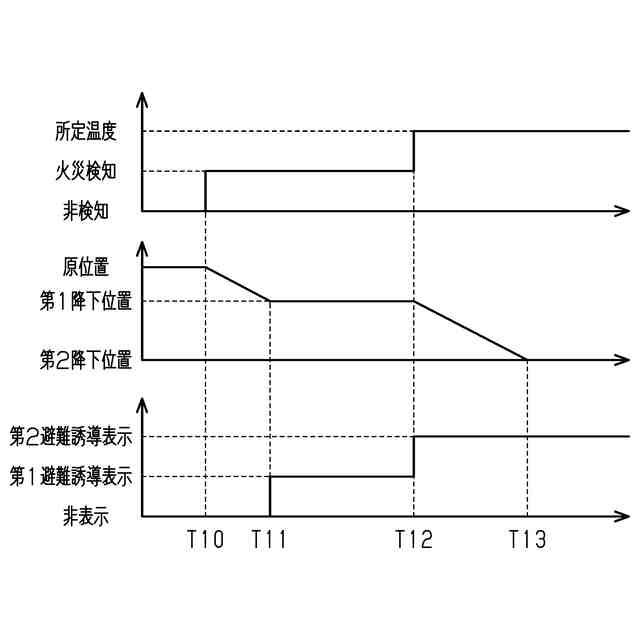

図８は、第２実施形態のシャッター装置の状態遷移を示すタイミングチャートである。

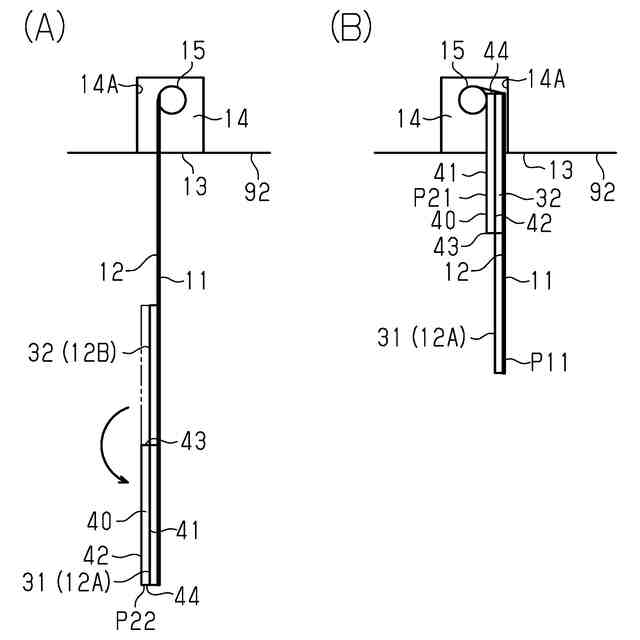

図９（Ａ）は、第３実施形態のシャッター装置を示す説明図であり、図９（Ｂ）は、変更例のシャッター装置を示す説明図である。
図１０は、第４実施形態のシャッター降下処理を示すフローチャートである。
【発明を実施するための形態】
【０００９】
［第１実施形態］
シャッター装置の一実施形態を説明する。
＜シャッター装置１０＞
図１に示すように、シャッター装置１０は、建物内の空間９０を第１空間９０Ａと第２空間９０Ｂとに区画可能に構成される。シャッター装置１０は、上下可動式のシャッター装置である。シャッター装置１０は、２段階に降下可能なシャッター装置である。
【００１０】
シャッター装置１０は、シャッター１１を備える。シャッター１１は、複数枚のパネル材が連結された状態で構成されている。シャッター１１は、昇降可能である。シャッター１１は、延焼を遮断する性能を備える防火シャッターであってもよい。
（【００１１】以降は省略されています）
