公開番号2025135265
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033027
出願日2024-03-05
発明の名称リフトアップ装置
出願人株式会社大林組
代理人個人,個人
主分類F03D 13/10 20160101AFI20250910BHJP(液体用機械または機関;風力原動機,ばね原動機,重力原動機;他類に属さない機械動力または反動推進力を発生するもの)
要約【課題】風力発電機の周囲に広大な作業ヤードを確保することなくロータを設置することができる。
【解決手段】リフトアップ装置は、タワーの周囲に設けられたガイドタワーに支持され、昇降可能に構成された昇降フレーム部30と、ナセル及びハブを順に吊り下げ可能に構成された第1架台と、ブレードを吊り下げ可能に構成された第2架台とを備える。水平フレームは、ガイドタワーから前側に突出する前側水平フレーム32と、後側水平フレーム33とを備える。後側水平フレーム33は、前側水平フレーム32の後端に連結されてガイドタワーから後側に突出する第1状態と、前側水平フレーム32の前端に連結される第2状態とに付け替え可能に構成されており、第1状態の水平フレーム31上には、第1架台が配置される一方、第2状態の水平フレーム31上には、第2架台が配置される。
【選択図】図3
特許請求の範囲【請求項１】
風力発電機のタワーの頂部にナセル、ハブ、及びブレードを順に運搬するリフトアップ装置であって、
水平方向である前後方向に沿って延在する水平フレームを有し、前記タワーの周囲に設けられたガイドタワーに支持され、昇降可能に構成された昇降フレーム部と、
前記水平フレーム上において前後方向に沿って移動可能に構成されるとともに前記ナセル及び前記ハブを順に吊り下げ可能に構成された第１架台と、
前記水平フレーム上において前後方向に沿って移動可能に構成されるとともに前記ブレードを吊り下げ可能に構成された第２架台と、を備え、
前記水平フレームは、
前記ガイドタワーから前側に突出する前側水平フレームと、
後側水平フレームと、を備え、
前記後側水平フレームは、前記前側水平フレームの後端に連結されて前記ガイドタワーから後側に突出する第１状態と、前記前側水平フレームの前端に連結される第２状態と、に付け替え可能に構成されており、
前記第１状態の前記水平フレーム上には、前記第１架台が配置される一方、前記第２状態の前記水平フレーム上には、前記第２架台が配置される、
リフトアップ装置。
続きを表示（約 600 文字）【請求項２】
前記後側水平フレームは、
前記第１状態において、前記前側水平フレームの後端に連結される中間フレームと、前記中間フレームの後端に連結される後側フレームと、を有し、
前記第２状態において、前記中間フレーム及び前記後側フレームのいずれか一方が前記前側水平フレームの前端に連結される、
請求項１に記載のリフトアップ装置。
【請求項３】
前記昇降フレーム部は、
上下方向に沿って延在するとともに前記ガイドタワーに対して昇降可能に支持される垂直フレームと、
前記前側水平フレームの下方において前後方向に沿って延在するとともに前記ガイドタワーから後側に突出し、カウンター装置を支持する下段水平フレームと、を有し、
前記前側水平フレーム及び前記後側水平フレームは、前記垂直フレームに連結されており、
前記第２状態において、前記下段水平フレームの上方には、ブレード取付作業位置において前記ブレードを逃がす開放空間が形成される、
請求項１または請求項２に記載のリフトアップ装置。
【請求項４】
前記昇降フレーム部は、前記第２状態において、前記後側水平フレームと前記垂直フレームとに連結されて、前記後側水平フレームから斜め下方に延在する補強フレームを備える、
請求項３に記載のリフトアップ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、リフトアップ装置に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
特許文献１には、リフトアップ装置を用いて風力発電機を構築する工法が開示されている。リフトアップ装置は、構築中のタワーの頂部への資材の運搬などに用いられる。リフトアップ装置は、タワーの周囲に設置されたガイドタワーと、ガイドタワーに支持され、昇降可能に構成された昇降装置とを備える。
【０００３】
特許文献１に開示の風力発電機の構築工法においては、地上においてハブとブレードとを有するロータを組み立てた後、ロータをタワーの頂部までリフトアップ装置により運搬してタワーの頂部のナセルに取り付ける。
【０００４】
また、従来、リフトアップ装置によりタワーの頂部までナセル及びハブを順に運搬してタワーの頂部にナセル及びハブを順に設置した後に、地上のクレーンを用いてブレードをハブに取り付ける構築工法がある。こうした構築方法においては、ブレードの取り付けに先立ち、ブレードが取り付けられるハブのブレード取付口がブレードの基端を指向するようにナセル内に配置されたターニング装置によってロータを回転させる。
【先行技術文献】
【特許文献】
【０００５】
特開２００７－１９２０７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
近年、１００ｍ以上の高さの風力発電機が開発されるに至っている。このような大型の風力発電機を設置する場合には、地上のクレーンを用いてブレードをハブに取り付けることが難しい。一方、大型のクレーンを用いてブレードをハブに取り付ける場合には、風力発電機の周囲に広大な作業ヤードを確保しなければならないという別の問題が生じる。
【課題を解決するための手段】
【０００７】
上記課題を解決するためのリフトアップ装置の各態様を記載する。
［態様１］
風力発電機のタワーの頂部にナセル、ハブ、及びブレードを順に運搬するリフトアップ装置であって、
水平方向である前後方向に沿って延在する水平フレームを有し、前記タワーの周囲に設けられたガイドタワーに支持され、昇降可能に構成された昇降フレーム部と、
前記水平フレーム上において前後方向に沿って移動可能に構成されるとともに前記ナセル及び前記ハブを順に吊り下げ可能に構成された第１架台と、
前記水平フレーム上において前後方向に沿って移動可能に構成されるとともに前記ブレードを吊り下げ可能に構成された第２架台と、を備え、
前記水平フレームは、
前記ガイドタワーから前側に突出する前側水平フレームと、
後側水平フレームと、を備え、
前記後側水平フレームは、前記前側水平フレームの後端に連結されて前記ガイドタワーから後側に突出する第１状態と、前記前側水平フレームの前端に連結される第２状態と、に付け替え可能に構成されており、
前記第１状態の前記水平フレーム上には、前記第１架台が配置される一方、前記第２状態の前記水平フレーム上には、前記第２架台が配置される、
リフトアップ装置。
【０００８】

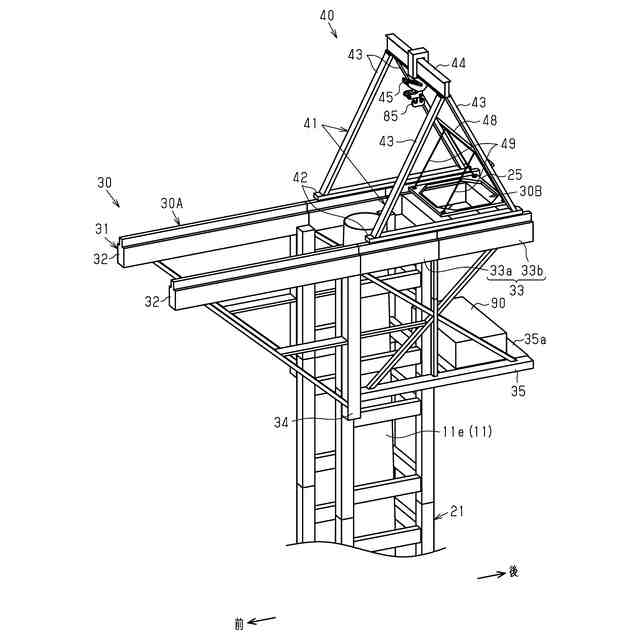

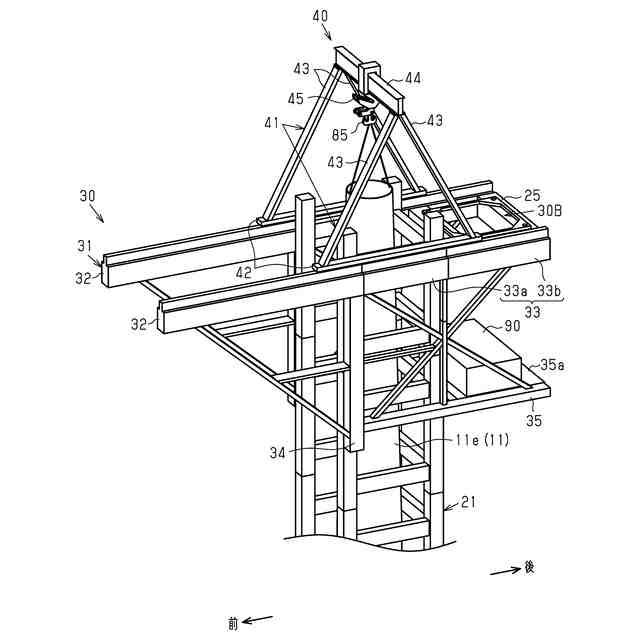

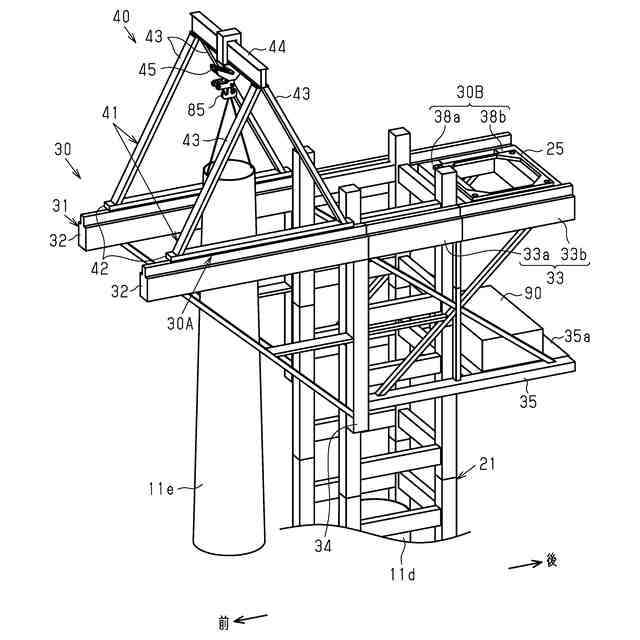

同構成によれば、第１状態においては、水平フレームが、ガイドタワーから前側に突出する前側水平フレームと、前側水平フレームの後端に連結されてガイドタワーから後側に突出する後側水平フレームとにより構成される。この場合、積載作業位置において、前側水平フレーム上に配置された第１架台によりナセルを吊り下げた状態とした後、昇降フレーム部をナセル取付作業位置まで上昇させる。そして、第１架台を水平フレーム上において後側、すなわちタワーに近づく側に移動させることにより、タワーの頂部にナセルを取り付けることができる。また、同様にして、積載作業位置において第１架台によりハブを吊り下げた状態とした後、昇降フレーム部をハブ取付作業位置まで上昇させた後、第１架台を移動させることで、ナセルにハブを取り付けることができる。
【０００９】

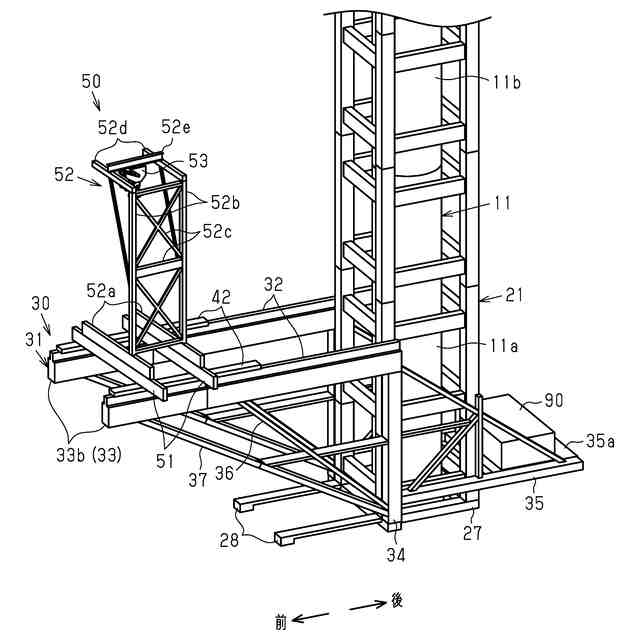

また、第２状態においては、水平フレームが、ガイドタワーから前側に突出する前側水平フレームと、前側水平フレームの前端に連結される後側水平フレームとにより構成される。この場合、ブレード積載作業位置において、後側水平フレーム及び前側水平フレーム上に配置された第２架台によりブレードを吊り下げた状態とした後、昇降フレーム部をブレード取付作業位置まで上昇させる。そして、第２架台を水平フレーム上において後側、すなわちハブに近づく側に移動させることにより、ハブのブレード取付口に対してブレードを取り付けることができる。
【００１０】
続いて、次のブレードをハブのブレード取付口に対して取り付けるに先立ち、ナセル内のターニング装置によりハブを回転させる。このとき、第２状態の水平フレームにおいては、後側水平フレームが、前側水平フレームの後端から取り外されている。このため、ブレード取付作業位置において、先に取り付けられたブレードが昇降フレーム部と干渉することを回避できる。
（【００１１】以降は省略されています）
