公開番号2025165640
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069831
出願日2024-04-23
発明の名称大梁胴縁接続構造
出願人株式会社大林組
代理人個人,個人
主分類E04B 2/56 20060101AFI20251028BHJP(建築物)
要約【課題】施工性に優れた大梁胴縁接続構造を提供する。
【解決手段】大梁胴縁接続構造は、大梁11と胴縁とを接続する。大梁11は、ウェブ11c、上フランジ11aおよび下フランジを有するH型鋼で形成されている。胴縁は、大梁11の延在方向に延びる胴縁横つなぎ材20に接続されている。胴縁横つなぎ材20は、接続部30を介して大梁11に接続されている。接続部30は、大梁11のウェブ11cと上フランジ11aとに接合されて、大梁11に対する屋外側の領域を屋外方向に延びる第1ブラケット31と、胴縁横つなぎ材20に取り付いており第1ブラケット31にボルト接合された第2ブラケット32と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
ウェブ、上フランジおよび下フランジを有するＨ型鋼で形成された大梁と、
前記大梁の前記ウェブと前記上フランジとに接合されるチャンネル材によって構成され、前記大梁に対する屋外側の領域を屋外方向に延びる第１ブラケットと、
前記大梁の延在方向に延びる胴縁横つなぎ材と、
前記胴縁横つなぎ材に取り付いており前記第１ブラケットにボルト接合された第２ブラケットと、
前記胴縁横つなぎ材に接続された縦胴縁と、を備える
大梁胴縁接続構造。
続きを表示（約 720 文字）【請求項２】
前記大梁は、前記第１ブラケットとの接合部分の反対側に、前記ウェブと前記上フランジとに接合された補強プレートを有する
請求項１に記載の大梁胴縁接続構造。
【請求項３】
前記第１ブラケットと前記第２ブラケットとは、フィラープレートを介してボルト接合されている
請求項１に記載の大梁胴縁接続構造。
【請求項４】
前記第１ブラケットおよび前記第２ブラケットの一方は、ボルト接合孔として前記屋外方向に延びる長穴を有する
請求項１に記載の大梁胴縁接続構造。
【請求項５】
前記第１ブラケットと前記第２ブラケットとがハイテンションボルトによりボルト接合されている
請求項３または４に記載の大梁胴縁接続構造。
【請求項６】
前記第１ブラケットが前記胴縁横つなぎ材の下方まで延びており、
前記第１ブラケットの上面および前記第２ブラケットの上面が面一であり、
前記胴縁横つなぎ材が前記第２ブラケットの上面に接合されている
請求項１に記載の大梁胴縁接続構造。
【請求項７】
前記上フランジは、上階の床スラブを支持しており、
前記胴縁横つなぎ材は、前記床スラブの上面よりも低い位置に上面を有して前記床スラブに隣接するように設けられており、
前記床スラブと前記胴縁横つなぎ材との段差部分に耐火材をさらに備える
請求項１に記載の大梁胴縁接続構造。
【請求項８】
前記第１ブラケットの天端が床スラブの下端と一致している
請求項１に記載の大梁胴縁接続構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、大梁に胴縁を接続する大梁胴縁接続構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
例えば特許文献１においては、縦方向に延びる縦胴縁が横方向に延びる横胴縁を介して大梁に接続される構造が開示されている。具体的には、縦胴縁は、横胴縁の側面に接合された板状の大梁用接合部と大梁の上面に接合された板状の横胴縁用接合部とがボルト接合されることにより、大梁に接続されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８８１０３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の構造では、多くの大梁用接合部と横胴縁用接合部とを用いて大梁と横胴縁とを接続する必要があるため、施工性が低下するおそれがあった。
【課題を解決するための手段】
【０００５】
上記課題を解決する大梁胴縁接続構造は、ウェブ、上フランジおよび下フランジを有するＨ型鋼で形成された大梁と、前記大梁の前記ウェブと前記上フランジとに接合されるチャンネル材によって構成され、前記大梁に対する屋外側の領域を屋外方向に延びる第１ブラケットと、前記大梁の延在方向に延びる胴縁横つなぎ材と、前記胴縁横つなぎ材に取り付いており前記第１ブラケットにボルト接合された第２ブラケットと、前記胴縁横つなぎ材に接続された縦胴縁と、を備える。
【発明の効果】
【０００６】
本発明によれば、大梁と縦胴縁が接続される胴縁横つなぎ材との接続箇所を少なくすることで、施工性に優れた大梁胴縁接続構造を提供することができる。
【図面の簡単な説明】
【０００７】
大梁胴縁接続構造の一実施形態において、縦胴縁が大梁に接続された状態の概略構成を屋外側から見た図である。
（ａ）は図１の２ａ－２ａ線における概略構成を示す図であり、（ｂ）は図１の２ｂ－２ｂ線における概略構成を示す図である。
図１に対応する図であって、（ａ）は接続部を屋外側上方から見た斜視図であり、（ｂ）は接続部を屋内側下方から見た斜視図である。

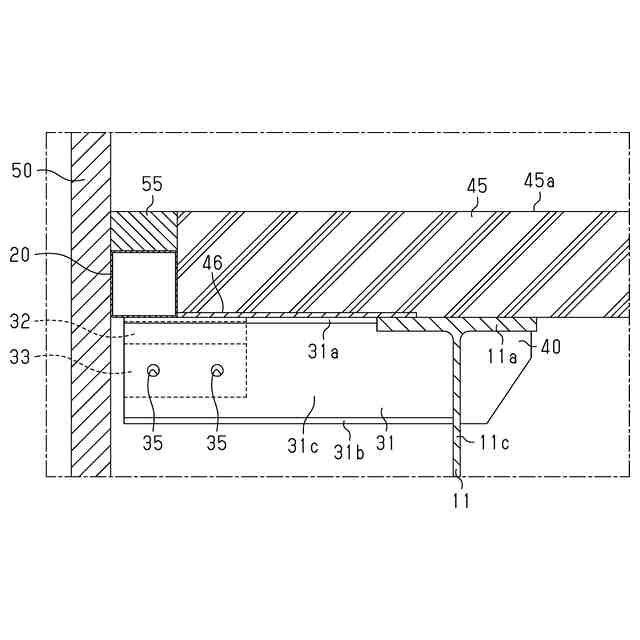

図１に対応する図であって、床スラブが形成された大梁胴縁接続構造の一部を模式的に示す断面図である。
【発明を実施するための形態】
【０００８】
図１～図４を参照して、大梁胴縁接続構造の一実施形態について説明する。
図１に示すように、大梁胴縁接続構造は、大梁１１と縦胴縁１２とを接続してなる。大梁１１は、建築物の外周部の両端部に配置される柱１３同士を接続している。なお、図１において、大梁１１の部分にはハッチングを付しており、柱１３の部分にはドットを付している。
【０００９】
大梁１１は、上フランジ１１ａと下フランジ１１ｂとウェブ１１ｃとを有するＨ型鋼によって構成されている。大梁１１は、横方向に延びているとともに各階層に対応するように設けられている。大梁１１の上フランジ１１ａは、上階の床スラブ４５（図４参照）を支持する。
【００１０】
間柱１５，１６は、大梁１１に接続されている。間柱１５は、大梁１１の横方向の両端部に接続されている。間柱１６は、大梁１１の横方向の中央部に接続されている。各間柱１５，１６は、大梁１１に接合されて大梁１１から屋外側へと延びる間柱支持材１７，１８にそれぞれ接続されている。耐風梁１９は、縦胴縁１２の屋内側を横方向に延びている。耐風梁１９は、間柱１５，１６の上下方向における中央部分において、間柱１５，１６に接続されている。
（【００１１】以降は省略されています）
