公開番号2025143943
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043471
出願日2024-03-19
発明の名称建物の構造
出願人株式会社大林組
代理人個人,個人
主分類E02D 27/34 20060101AFI20250925BHJP(水工;基礎;土砂の移送)
要約【課題】地上1階における免震性を高めるための建物の構造を提供する。
【解決手段】免震装置25を備えた建物の構造は、地盤に埋められた各杭11の杭頭に接合されて地表面上に配置された複数の下部基礎12を備える。更に、建物の構造は、下部基礎12に設置された免震装置25に支持される地上2階F2の上層床構造を構成するスラブ20と、地上2階の上層床構造に吊り下げられた地上1階F1の下層床構造と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
免震装置を備えた建物の構造であって、
地盤に埋められた各杭の杭頭に接合されて地表面上に配置された複数の下部基礎と、
前記下部基礎に設置された前記免震装置に支持される地上２階の上層床構造と、
前記上層床構造に吊り下げられた地上１階の下層床構造と、を備えることを特徴とする建物の構造。
続きを表示（約 420 文字）【請求項２】
前記下層床構造には、前記上層床構造に続く階段が固定され、
前記地上１階に、前記階段に対応するエントランスが設けられていることを特徴とする請求項１に記載の建物の構造。
【請求項３】
前記地上１階における前記建物の外壁構造は、前記下部基礎同士を接合する基礎梁と、前記下層床構造に通じるエントランスの開口部が形成された外壁と、を備えることを特徴とする請求項１に記載の建物の構造。
【請求項４】
前記建物は、相互に独立した複数のブロックを備え、
前記ブロックは、複数の前記下部基礎と、前記下部基礎同士を連結する基礎梁と、によって、平面視において四角枠形状に構成され、
前記下部基礎は、基礎スラブのない地表面に配置され、
前記下層床構造は、平面視において前記四角枠形状を有した１つの前記ブロックの中に配置されることを特徴とする請求項１～３の何れか一項に記載の建物の構造。

発明の詳細な説明【技術分野】
【０００１】
本開示は、免震装置を備えた建物の構造に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
地震が発生しても建物が損壊しないように、杭頭部分に免震装置を配置した建物が設計されている（例えば、特許文献１参照。）。この特許文献１に記載の既存構造物の免震化工法では、既存の基礎梁の上面の位置において基礎梁と地上階の躯体である上部構造体とを切り離す。そして、上部構造体の最下部に最下階の床梁を新設し、上部構造体と既存基礎梁との間に免震装置を介装する。更に、必要に応じて上部構造体の全体を改修前より嵩上げして最下階の階高を確保する。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－１３２９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この特許文献１に記載の技術においては、地表面上に露出した下部基礎の上に免震装置が固定されるとともに、免震装置上で建物の１階の床が支持されている。このような建物の構成において、建物の１階の床を高い位置に設けた場合、地表面上からの階段が必要になる。この階段を建物内で地上１階（下層階）に設けるとともに、建物の１階を地上２階とした場合、階段における免震や地上１階の安全基準を考慮した構成が必要になる。
【課題を解決するための手段】
【０００５】
上記課題を解決する建物の構造は、免震装置を備えた建物の構造であって、地盤に埋められた各杭の杭頭に接合されて地表面上に配置された複数の下部基礎と、前記下部基礎に設置された前記免震装置に支持される地上２階の上層床構造と、前記上層床構造に吊り下げられた地上１階の下層床構造と、を備える。
【発明の効果】
【０００６】
本発明によれば、地上１階の下層床構造の免震性を高めることができる。
【図面の簡単な説明】
【０００７】

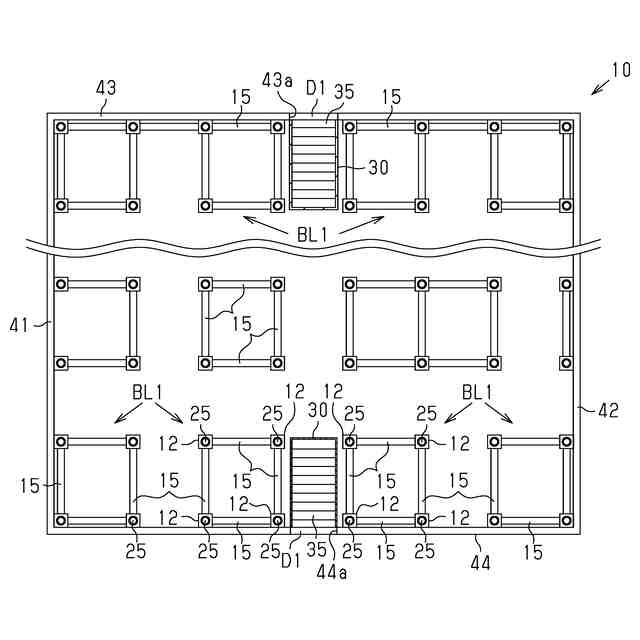

実施形態における建物の地上１階部分を説明する平面図である。
実施形態における建物の要部の縦断面図である。

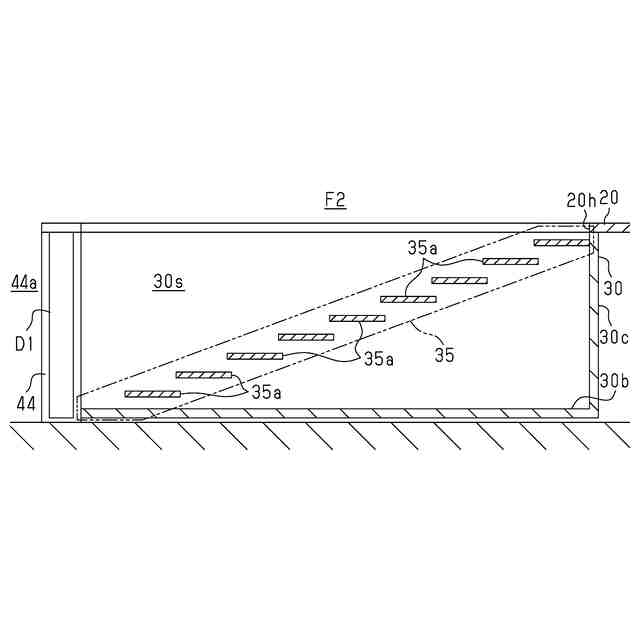

図２における３－３線方向断面図である。
【発明を実施するための形態】
【０００８】
以下、図１～図３を用いて、建物の構造を具体化した一実施形態を説明する。ここでは、柔らかい液状化（軟弱化）するおそれのある地盤に構築される建物の構成について説明する。
【０００９】
図１は、建物１０の地上１階の平面図であり、図２は、建物１０の要部の縦断面図であり、図３は、図２における３－３線方向の断面図である。
図２に示すように、建物１０は、地盤Ｇ１に埋設された複数の杭１１を備え、この杭１１によって支持される。地表面と、建物１０の上層階のスラブ２０との間には、所定の間隔を空けた空間に免震ピットが設けられている。この免震ピットは、本実施形態では、建物１０の地上１階Ｆ１の空間であって、例えば高さが約５ｍの空間である。
【００１０】
地上１階Ｆ１には、杭１１の上部（杭頭）に接合された下部基礎（パイルキャップなど）１２が設けられている。本実施形態では、下部基礎１２の下端部は、地盤Ｇ１に埋設されている。各下部基礎１２の上には、免震装置２５がそれぞれ１つずつ設置される。この免震装置２５として、積層ゴム支承を用いる。これら免震装置２５は、上部基礎２１及び上部基礎２１に接合された柱連結梁を介して、建物１０のスラブ２０を支持している。スラブ２０及び柱連結梁は、上部床構造を構成する。
（【００１１】以降は省略されています）
