公開番号2025158894
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024153309
出願日2024-09-05
発明の名称カーテンウォール
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E04B 2/96 20060101AFI20251009BHJP(建築物)
要約【課題】簡易な構成で断熱性を高めることができるカーテンウォールを提供する。
【解決手段】カーテンウォールは、枠側係止部157を有する設けられた枠材15と、枠側係止部157に係止される押縁側係止部414が設けられた押縁41と、枠材15及び押縁41で形成されたパネル溝18と、パネル溝18に、端部が配置されたパネル36と、枠側係止部157と押縁側係止部414との間に配置された断熱材51と、を備える。
【選択図】図7
特許請求の範囲【請求項１】
枠側係止部を有する設けられた枠材と、
前記枠側係止部に係止される押縁側係止部が設けられた押縁と、
前記枠材及び前記押縁で形成されたパネル溝と、
前記パネル溝に、端部が配置されたパネルと、
前記枠側係止部と前記押縁側係止部との間に配置された断熱材と、を備えるカーテンウォール。
続きを表示（約 340 文字）【請求項２】
前記断熱材は、前記押縁に固定されている請求項１に記載のカーテンウォール。
【請求項３】
前記枠側係止部及び前記押縁側係止部は、それぞれ２箇所に設けられている請求項２に記載のカーテンウォール。
【請求項４】
前記断熱材は、２箇所の前記押縁側係止部の間の領域にも固定されている請求項３に記載のカーテンウォール。
【請求項５】
前記断熱材における前記枠材に接触する部分は、前記断熱材における前記枠材に接触しない部分のすべり性よりも高いすべり性を有するすべり材を有する請求項１または２に記載のカーテンウォール。
【請求項６】
前記すべり材は、フッ素樹脂コーティングである請求項５に記載のカーテンウォール。

発明の詳細な説明【技術分野】
【０００１】
本開示は、カーテンウォールに関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来から、建物の開口部に設置されるカーテンウォールが知られている。特許文献１に開示されたカーテンウォールでは、ガラス等の外壁パネルを支持する無目や方立等の枠材は、断熱性を高めるために、金属製の室内側部材と金属製の室外側部材との間に断熱材が嵌め込まれている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－３５３３９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
室内側部材と室外側部材との間に断熱材を嵌め込む枠材を製造することは、室内側部材及び室外側部材の加工が複雑になるという問題点がある。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、簡易な構成で断熱性を高めることができるカーテンウォールを提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係るカーテンウォールは、枠側係止部を有する設けられた枠材と、前記枠側係止部に係止される押縁側係止部が設けられた押縁と、前記枠材及び前記押縁で形成されたパネル溝と、前記パネル溝に、端部が配置されたパネルと、前記枠側係止部と前記押縁側係止部との間に配置された断熱材と、を備える。
【図面の簡単な説明】
【０００７】

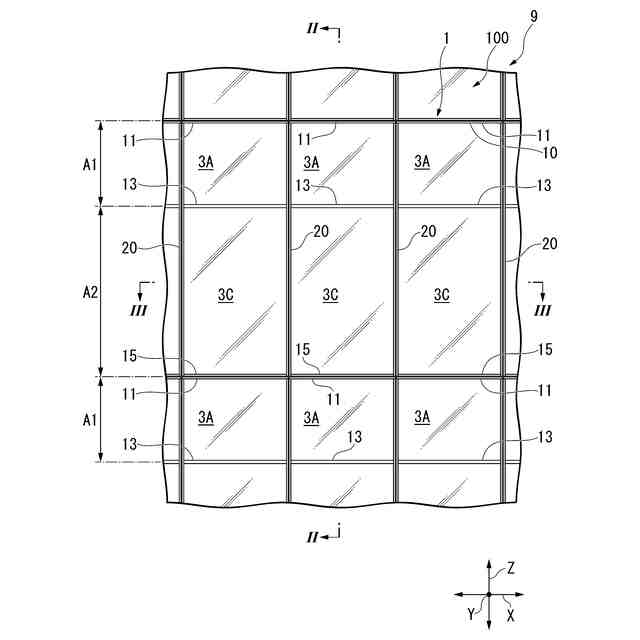

第１実施形態に係るカーテンウォールの正面図である。

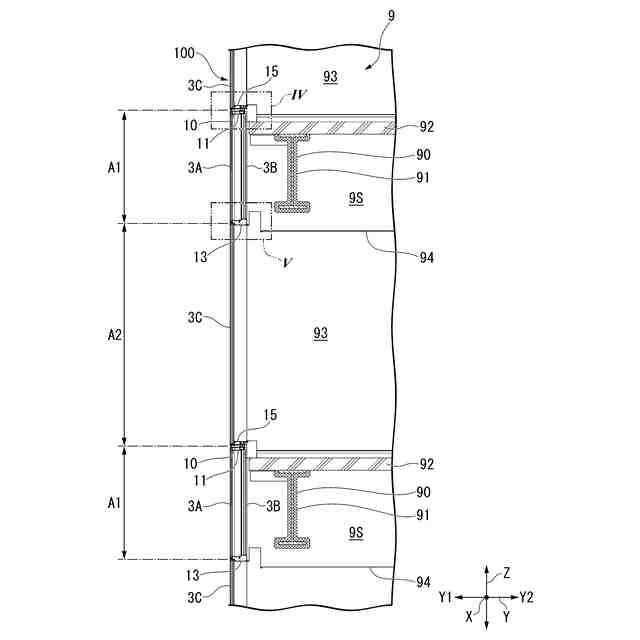

図１のＩＩ－ＩＩ線断面図である。

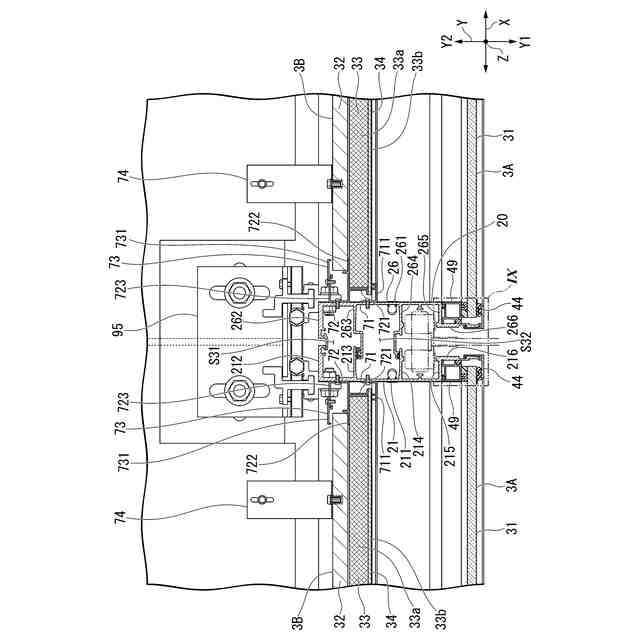

図１のＩＩＩ－ＩＩＩ線断面図である。

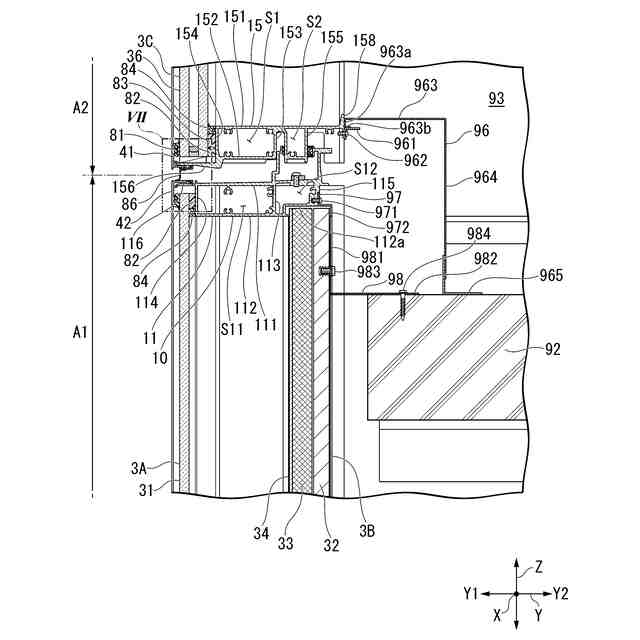

図２のＩＶ部拡大図である。

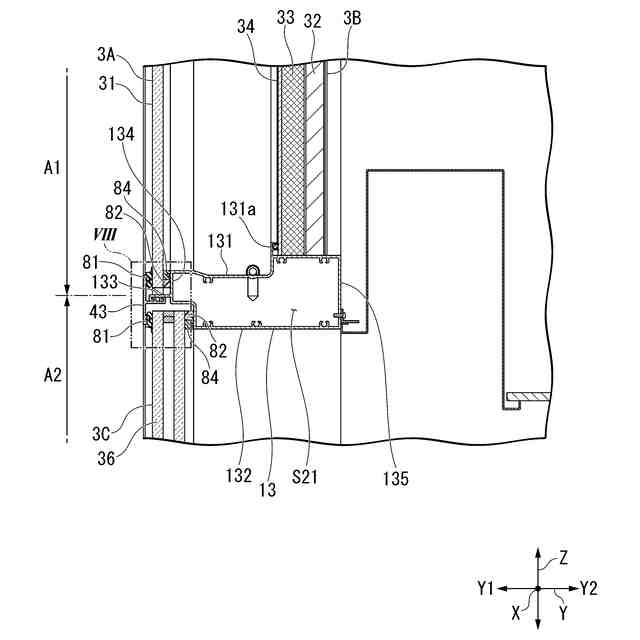

図２のＶ部拡大図である。
図３のＶＩ部拡大図である。

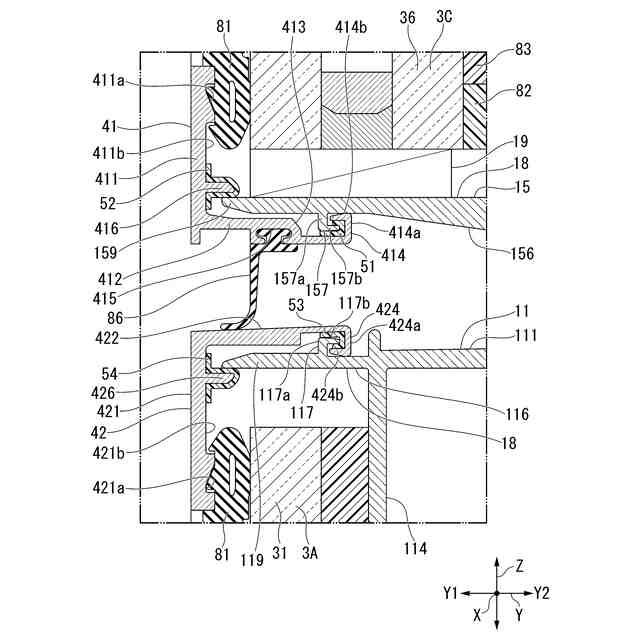

図４のＶＩＩ部拡大図である。

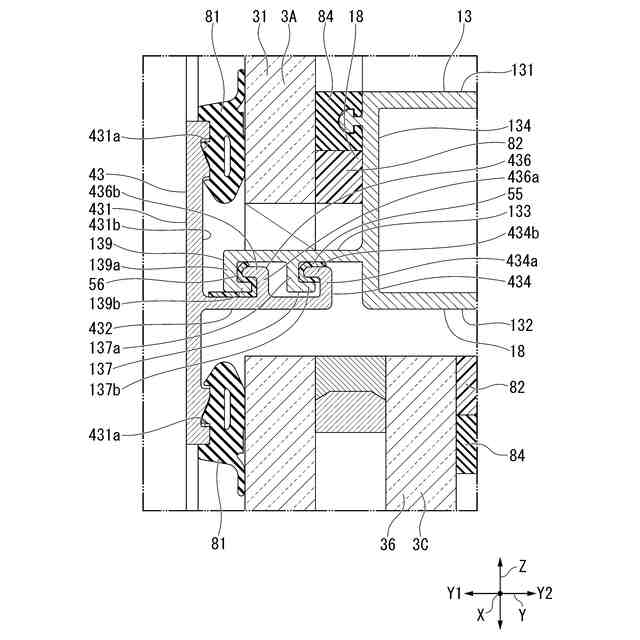

図５のＶＩＩＩ部拡大図である。
図６のＩＸ部拡大図である。
第２実施形態に係るカーテンウォールの図４のＶＩＩ部拡大図である。
第２実施形態に係るカーテンウォールの図５のＶＩＩＩ部拡大図である。
第２実施形態に係るカーテンウォールの図６のＩＸ部拡大図である。
第３実施形態に係るカーテンウォールの押縁を示す図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
以下、第１実施形態に係るカーテンウォールについて、図面に基づいて説明する。以下の実施形態は、本開示の一態様を示すものであり、本開示を限定するものではなく、本開示の技術的思想の範囲内で任意に変更可能である。以下の図面においては、各構成を分かりやすくするために、実際の構造と各構造における縮尺等を異ならせている。
【０００９】
以下の説明では、屋外側と屋内側とを結び水平方向に沿う方向を、屋内外方向Ｙと称する。屋内外方向Ｙと直交し水平方向に沿う方向を、左右方向Ｘと称する。屋内外方向Ｙ及び左右方向Ｘと直交する方向を、上下方向Ｚと称する。屋内外方向Ｙのうち、居室側を屋内側Ｙ２と称し、居室と反対側を屋外側Ｙ１と称する。
【００１０】
図１に示すように、ビルなどの建築物９は、図２に示す構造体９０と、カーテンウォール１００と、を備えている。
（【００１１】以降は省略されています）
