特許ウォッチ

公開番号2025157894
公報種別公開特許公報(A)
公開日2025-10-16
出願番号2024060227
出願日2024-04-03
発明の名称吐水システム、浴室ユニット、コンピュータプログラム及び制御方法
出願人株式会社LIXIL
代理人弁理士法人快友国際特許事務所
主分類E03C 1/05 20060101AFI20251008BHJP(上水;下水)
要約【課題】吐出される水の流量及び温度を適切に調整し得る技術を提供する。
【解決手段】吐水システムは、1種類以上の吐水態様に応じて吐水する吐水部と、前記吐水態様の種類及び前記吐水部とユーザとの距離との少なくとも一方に基づいて、前記吐水部に供給される水の流量と温度との少なくとも一方を調整する調整部と、を備えていてもよい。
【選択図】図5
特許請求の範囲【請求項１】
１種類以上の吐水態様に応じて吐水する吐水部と、
前記吐水態様の種類及び前記吐水部とユーザとの距離との少なくとも一方に基づいて、前記吐水部に供給される水の流量と温度との少なくとも一方を調整する調整部と、を備える、吐水システム。
続きを表示（約 1,200 文字）【請求項２】
前記１種類以上の前記吐水態様は、第１粒径の水粒を吐水する第１吐水態様と、第１粒径よりも大きい第２粒径の水粒を吐水する第２吐水態様と、滝状の水を吐水する第３吐水態様と、の少なくとも２種類の吐水態様を含む、請求項１に記載の吐水システム。
【請求項３】
前記吐水部によって吐水される前記吐水態様の前記種類を取得する取得部をさらに備え、
前記調整部は、取得済みの前記吐水態様の前記種類に応じて、前記流量と前記温度との少なくとも一方を調整する、請求項２に記載の吐水システム。
【請求項４】
前記取得部は、前記吐水部から吐水されるように設定される水の流量及び圧力の少なくとも一方を用いて、前記吐水態様の前記種類を取得する、請求項３に記載の吐水システム。
【請求項５】
前記取得部は、前記吐水部の種類をさらに用いて、前記吐水態様の前記種類を取得する、請求項４に記載の吐水システム。
【請求項６】
前記１種類以上の吐水態様は、第１粒径の水粒を吐水する第１吐水態様と、第１粒径よりも大きい第２粒径の水粒を吐水する第２吐水態様と、を含み、
前記調整部は、前記吐水態様の前記種類が、前記第１吐水態様である場合に第１流量に調整し、前記第２吐水態様である場合に前記第１流量よりも多い第２流量に調整する、請求項１から５のいずれか一項に記載の吐水システム。
【請求項７】
前記１種類以上の吐水態様は、第１粒径の水粒を吐水する第１吐水態様と、第１粒径よりも大きい第２粒径の水粒を吐水する第２吐水態様と、を含み、
前記調整部は、前記吐水態様の前記種類が、前記第１吐水態様である場合に第１温度に調整し、前記第２吐水態様である場合に前記第１温度よりも低い第２温度に調整する、請求項１から５のいずれか一項に記載の吐水システム。
【請求項８】
前記調整部は、前記吐水部と前記ユーザとの距離とが第１距離の場合に第３温度に調整し、前記第１距離よりも近い第２距離である場合に前記第３温度よりも低い第４温度に調整する、請求項１から５のいずれか一項に記載の吐水システム。
【請求項９】
浴室と、
前記浴室内に配置される請求項１から４のいずれか一項に記載の吐水システムと、を備える浴室ユニット。
【請求項１０】
吐水システムのためのコンピュータプログラムであって、
１種類以上の吐水態様に応じて吐水する吐水部を備える吐水システムに搭載されるコンピュータに、
前記吐水態様の種類及び前記吐水部とユーザとの距離との少なくとも一方に基づいて、記吐水部に供給される水の流量と温度との少なくとも一方を調整する調整部として機能させる、コンピュータプログラム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術は、吐水システム、浴室ユニット、コンピュータプログラム及び制御方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、シャワーモードからミストモードに切り替え可能な湯水供給装置が開示されている。湯水供給装置は、シャワーモードからミストモードへの切換えに連動して、自動的に湯温をシャワー運転時の湯温よりも高くして発汗促進用の高温ミストを噴出させる機能を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－３４６３６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の技術では、シャワーモードとミストモードとの切り替えに応じて水の温度が変更される。モードの切り替え以外において、吐出される水の流量及び温度について検討されていない。
【０００５】
本明細書では、吐出される水の流量及び温度を適切に調整し得る技術を提供する。
【課題を解決するための手段】
【０００６】
本明細書で開示の技術は、吐水システムに関する。吐水システムは、１種類以上の吐水態様に応じて吐水する吐水部と、前記吐水態様の種類及び前記吐水部とユーザとの距離との少なくとも一方に基づいて、前記吐水部に供給される水の流量と温度との少なくとも一方を調整する調整部と、を備えていてもよい。
【０００７】
本明細書で開示の他の技術は、浴室ユニットに関する。浴室ユニットは、浴室と、上記の吐水システムと、を備えていてもよい。
【０００８】
本明細書で開示の他の技術は、吐水システムのためのコンピュータプログラムに関する。コンピュータプログラムは、１種類以上の吐水態様に応じて吐水する吐水部を備える吐水システムに搭載されるコンピュータに、前記吐水態様の種類及び前記吐水部とユーザとの距離との少なくとも一方に基づいて、記吐水部に供給される水の流量と温度との少なくとも一方を調整する調整部として機能させてもよい。
【０００９】
本明細書で開示の他の技術は、１種類以上の吐水態様に応じて吐水する吐水部を備える吐水システムの制御方法に関する。制御方法は、前記吐水態様の種類及び前記吐水部とユーザとの距離との少なくとも一方に基づいて、前記吐水部に供給される水の流量と温度との少なくとも一方を調整してもよい。
【図面の簡単な説明】
【００１０】
実施形態の浴室ユニットの斜視図を示す。
実施形態のオーバーヘッドシャワーの平面図を示す。
実施形態の制御装置の構成ブロック図を示す。
実施形態の温度調整テーブルを示す。
実施形態の吐水開始処理のフローチャートを示す。

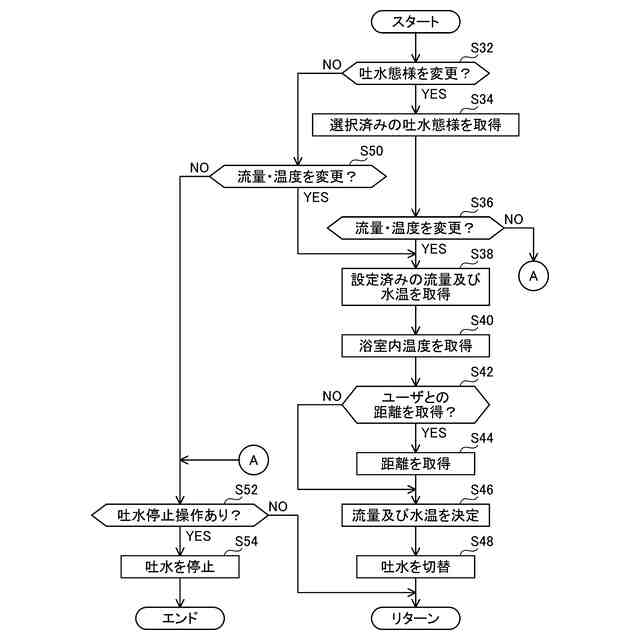

実施形態の吐水変更処理のフローチャートを示す。
実施形態の混合装置の構成ブロック図を示す。
【発明を実施するための形態】
（【００１１】以降は省略されています）
