公開番号2025155373
公報種別公開特許公報(A)
公開日2025-10-14
出願番号2024059178
出願日2024-04-01
発明の名称支援装置、支援プログラム、及び方法
出願人株式会社LIXIL
代理人個人
主分類G06T 7/70 20170101AFI20251006BHJP(計算;計数)
要約【課題】建築物に設置された配管を改修する際の作業を支援する技術を提供する。
【解決手段】支援装置10は、建築物の内部の第1空間の間取りを示す間取り図面及び建築物において配管を有し且つ第1空間とは異なる階に位置する第2空間の間取り及び配管を示す配管図面を記憶装置から読み出して取得する図面取得部26と、間取り図面に記載された構築物と配管図面に記載された構築物とのうち共通する構築物を特定する特定部27と、間取り図面及び配管図面における前記共通する構築物の位置を一致させるように間取り図面及び配管図面を位置合わせすることにより、間取り図面が示す間取りに配管図面が示す配管が反映された合成図面を生成する合成部29と、合成図面を表示装置に表示する表示制御部24と、を含む。
【選択図】図1
特許請求の範囲【請求項１】
建築物の内部の第１空間の間取りを示す間取り図面及び前記建築物において配管が配置され且つ前記第１空間とは異なる階に位置する第２空間の間取り及び配管を示す配管図面を記憶装置から読み出して取得する図面取得部と、
前記間取り図面に記載された構築物と前記配管図面に記載された構築物とのうち共通する構築物を特定する特定部と、
前記間取り図面及び前記配管図面における前記共通する構築物の位置を一致させるように前記間取り図面及び前記配管図面を位置合わせすることにより、前記間取り図面が示す間取りに前記配管図面が示す前記配管が反映された合成図面を生成する合成部と、
前記合成図面を表示装置に表示する表示制御部と、
を含む、
支援装置。
続きを表示（約 1,300 文字）【請求項２】
撮像装置が撮像した前記第１空間の画像及び前記第２空間の画像を取得する画像取得部と、
前記第１空間の画像に基づいて前記間取り図面を作成して前記記憶装置に記憶する間取り図面作成部と、
前記第２空間の画像に基づいて前記配管図面を作成して前記記憶装置に記憶する配管図面作成部と、
をさらに含む、
請求項１に記載の支援装置。
【請求項３】
前記共通する構築物は、前記建築物の外周を構成する外周壁と前記建築物の柱の少なくとも１つである、
請求項１に記載の支援装置。
【請求項４】
前記間取り図面及び前記配管図面の各々について前記共通する構築物の中心位置を特定し、前記中心位置に基づいて前記間取り図面及び前記配管図面の各々について前記位置合わせの基準となる基準点を生成する基準生成部をさらに含み、
前記合成部は、前記間取り図面及び前記配管図面の各々についての前記基準点を一致させるように前記間取り図面及び前記配管図面を位置合わせする、
請求項２に記載の支援装置。
【請求項５】
前記配管図面作成部は、前記第２空間の画像における前記配管の材質、色、及び構造の少なくとも１つに基づいて前記配管の種類を特定し、各配管についてその特定した種類を示すように前記配管図面を作成する、
請求項２に記載の支援装置。
【請求項６】
前記配管図面作成部は、前記第２空間の画像に基づいて前記配管の寸法を特定し、各配管についてその特定した寸法を示すように前記配管図面を作成する、
請求項２に記載の支援装置。
【請求項７】
コンピュータに、
建築物の内部の第１空間の間取りを示す間取り図面及び前記建築物において配管が配置され且つ前記第１空間とは異なる階に位置する第２空間の間取り及び配管を示す配管図面を記憶装置から読み出して取得することと、
前記間取り図面に記載された構築物と前記配管図面に記載された構築物とのうち共通する構築物を特定することと、
前記間取り図面及び前記配管図面における前記共通する構築物の位置を一致させるように前記間取り図面及び前記配管図面を位置合わせすることにより、前記間取り図面が示す間取りに前記配管図面が示す前記配管が反映された合成図面を生成することと、
前記合成図面を表示装置に表示することと、
を実行させる支援プログラム。
【請求項８】
建築物の内部の第１空間の間取りを示す間取り図面及び前記建築物において配管が配置され且つ前記第１空間とは異なる階に位置する第２空間の間取り及び配管を示す配管図面を記憶装置から読み出して取得することと、
前記間取り図面に記載された構築物と前記配管図面に記載された構築物とのうち共通する構築物を特定することと、
前記間取り図面及び前記配管図面における前記共通する構築物の位置を一致させるように前記間取り図面及び前記配管図面を位置合わせすることにより、前記間取り図面が示す間取りに前記配管図面が示す前記配管が反映された合成図面を生成することと、
前記合成図面を表示装置に表示することと、
を含む、方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建築物に設置された配管を改修する際の作業を支援する技術に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
建築物における配管の改修工事等を支援するための様々な技術が提案されている。例えば、特許文献１には、施工現場における三次元画像データ、計測データ及びルートトンネル情報から、新たに配置される追加配管等の配置位置を割り出す技術が開示されている。
【先行技術文献】
【非特許文献】
【０００３】
特開２０１５－９０５２５号公報
特開２０１９－１４５０７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
マンションやオフィス等の建築物に設けられた配管の改修工事等の設計では、例えば地下の配管の位置と地上階の間取りとの位置関係を把握することが重要である。そのため、配管と配管が配置された空間とは別の階にある他の空間の間取りとの位置関係を適切に可視化することが求められる。
【０００５】
上記を鑑み、本開示は、配管と間取りとの位置関係を適切に可視化することにより、建築物に設置された配管を改修する際の作業を支援する技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本開示のある態様の支援装置は、建築物の内部の第１空間の間取りを示す間取り図面及び前記建築物において配管が配置され且つ前記第１空間とは異なる階に位置する第２空間の間取り及び配管を示す配管図面を記憶装置から読み出して取得する図面取得部と、前記間取り図面に記載された構築物と前記配管図面に記載された構築物とのうち共通する構築物を特定する特定部と、前記間取り図面及び前記配管図面における前記共通する構築物の位置を一致させるように前記間取り図面及び前記配管図面を位置合わせすることにより、前記間取り図面が示す間取りに前記配管図面が示す前記配管が反映された合成図面を生成する合成部と、前記合成図面を表示装置に表示する表示制御部と、を含む。
【０００７】
本開示の他の態様の支援プログラムは、コンピュータに、建築物の内部の第１空間の間取りを示す間取り図面及び前記建築物において配管が配置され且つ前記第１空間とは異なる階に位置する第２空間の間取り及び配管を示す配管図面を記憶装置から読み出して取得することと、前記間取り図面に記載された構築物と前記配管図面に記載された構築物とのうち共通する構築物を特定することと、前記間取り図面及び前記配管図面における前記共通する構築物の位置を一致させるように前記間取り図面及び前記配管図面を位置合わせすることにより、前記間取り図面が示す間取りに前記配管図面が示す前記配管が反映された合成図面を生成することと、前記合成図面を表示装置に表示することと、を実行させる。
【０００８】
本開示のさらに他の態様の方法は、建築物の内部の第１空間の間取りを示す間取り図面及び前記建築物において配管が配置され且つ前記第１空間とは異なる階に位置する第２空間の間取り及び配管を示す配管図面を記憶装置から読み出して取得することと、前記間取り図面に記載された構築物と前記配管図面に記載された構築物とのうち共通する構築物を特定することと、前記間取り図面及び前記配管図面における前記共通する構築物の位置を一致させるように前記間取り図面及び前記配管図面を位置合わせすることにより、前記間取り図面が示す間取りに前記配管図面が示す前記配管が反映された合成図面を生成することと、前記合成図面を表示装置に表示することと、を含む。
【図面の簡単な説明】
【０００９】

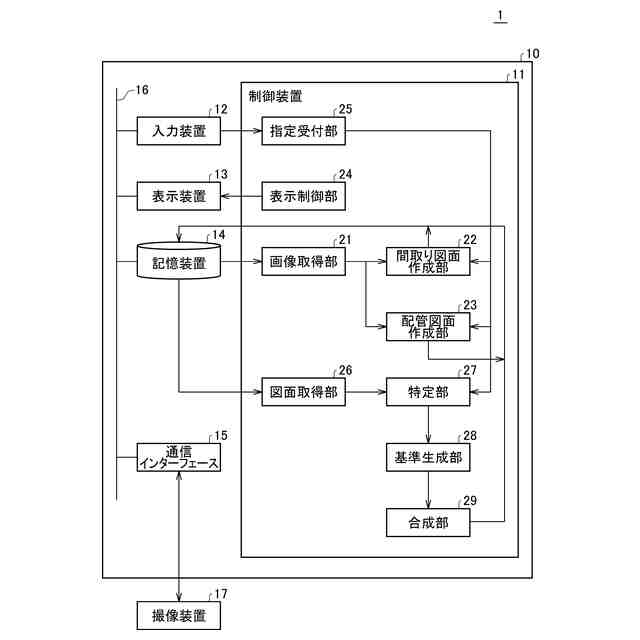

実施形態の支援システムの構成を示す図である。

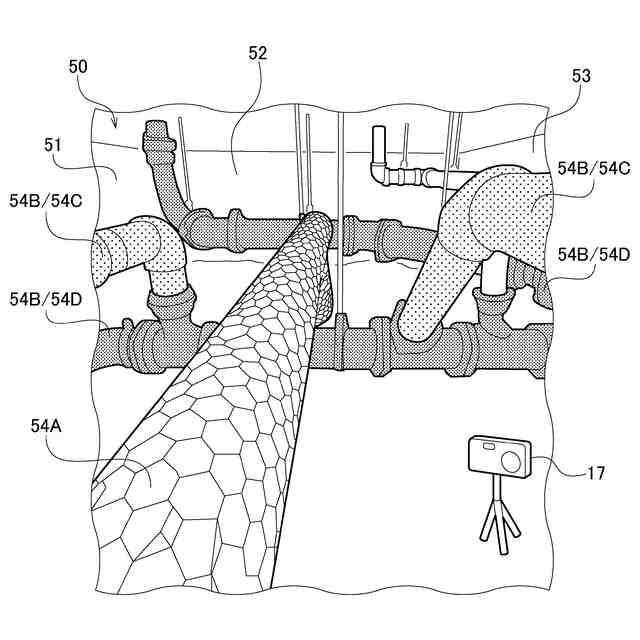

建築物の配置空間の例を示す図である。

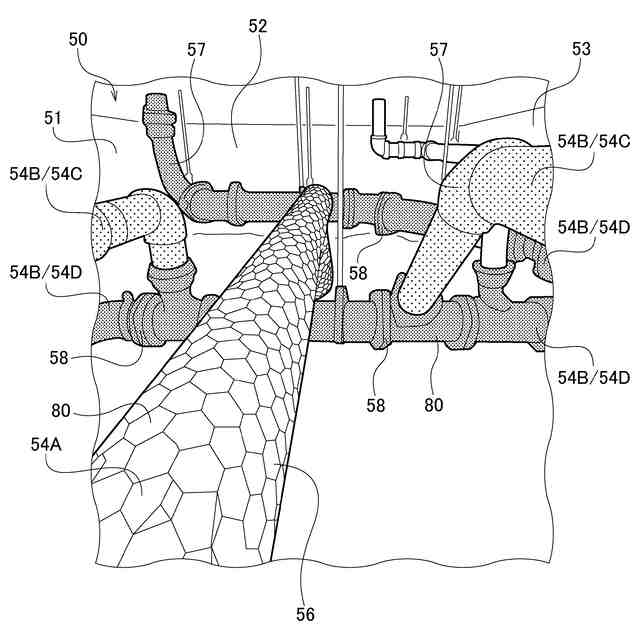

表示装置に表示された画面の例を示す図である。

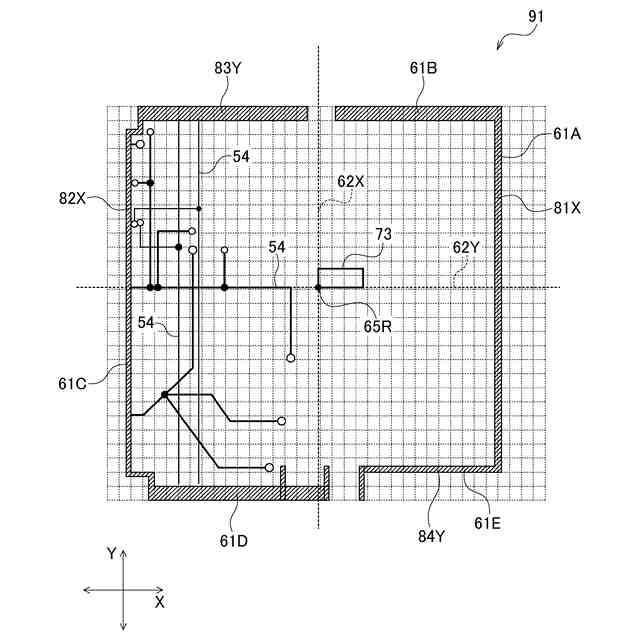

配管図面の例を示す図である。
間取り図面の例を示す図である。

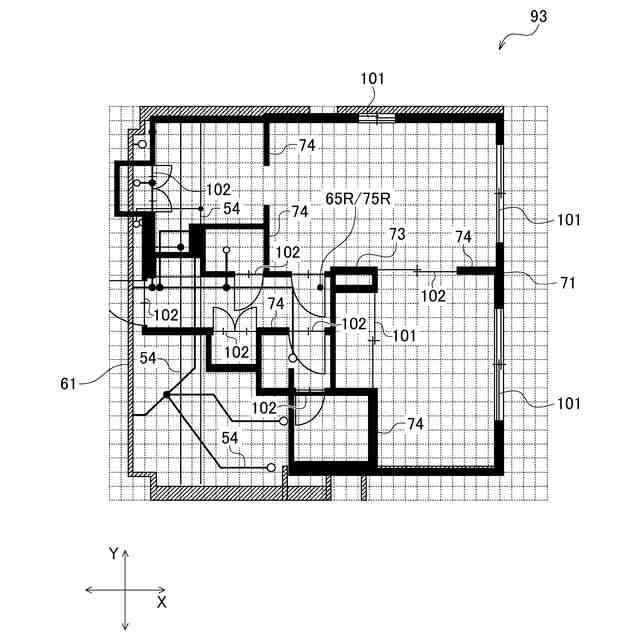

合成図面の例を示す図である。
合成図面の他の例を示す図である。
配管空間及び居住空間における外周壁の断面図である。
【発明を実施するための形態】
【００１０】
以下、好適な実施形態について図面を参照しながら説明する。各図面に示される同一または同等の構成要素、部材、処理には、同一の符号を付するものとし、適宜重複した説明は省略する。実施形態は、例示であって、実施形態に記述されるすべての特徴やその組み合わせは、必ずしも本開示の本質的なものであるとは限らない。
（【００１１】以降は省略されています）
