公開番号2025144194
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043858
出願日2024-03-19
発明の名称建具
出願人株式会社LIXIL
代理人個人,個人,個人
主分類E06B 7/16 20060101AFI20250925BHJP(戸,窓,シャッタまたはローラブラインド一般;はしご)
要約【課題】枠体と障子との間の空間に雨水が浸入することを防止できる建具を提供する。
【解決手段】枠体2と、枠体2に支持される内障子3および外障子4と、を有し、枠体2の下枠5、もしくは内障子3の下框6の屋内側部の屋内側面に気密材511を設け、下枠5、もしくは内障子3の下框6の屋外側部の屋外側面に気密材623を設け、下枠5には、下枠5と下框6との間の下枠下框空間7に外気を導入する外気導入経路8が形成されている。
【選択図】図4

特許請求の範囲【請求項１】
枠体と、
前記枠体に支持される障子と、を有し、
前記枠体の下枠、もしくは前記障子の下框の屋内側部の屋内側面に気密材を設け、
前記下枠、もしくは前記下框の屋外側部の屋内側面に気密材を設け、
前記下枠には、前記下枠と前記下框との間の下枠下框空間に外気を導入する外気導入経路が形成されている建具。
続きを表示（約 1,300 文字）【請求項２】
前記外気導入経路は、前記下枠に形成された孔部を通って前記下枠下框空間に繋がり、
前記下枠には、前記孔部の上方に配置され前記外気導入経路を形成するカバー部材が取り付けられている請求項１に記載の建具。
【請求項３】
前記下枠は、前記下枠下框空間の下側に配置された下枠中空部を有し、
前記外気導入経路は、前記下枠中空部を通って前記下枠下框空間に繋がる請求項１または２に記載の建具。
【請求項４】
前記障子は、内障子と外障子とを有し、
前記下枠は、前記内障子を支持する内障子レールと、
前記内障子レールの屋外側に設けられ前記外障子を支持する外障子レールと、を有し、
前記下枠下框空間は、前記下枠と前記内障子の下框との間の空間であり、
前記下枠の屋内側端部、もしくは前記内障子の下框の屋内側部の屋内側面に気密材を設け、
前記内障子レール、もしくは前記内障子の下框の屋外側部の屋内側面に気密材を設け、
前記外気導入経路は、前記内障子レールと前記外障子レールとの間の空気を前記下枠下框空間に導入する請求項１または２に記載の建具。
【請求項５】
前記内障子レール、もしくは前記内障子の下框の屋外側部の屋内側面に設けられる気密材は、前記下枠および前記内障子の下框のいずれか一方において長さ方向の両端部分のみに設けられている請求項４に記載の建具。
【請求項６】
前記内障子レール、もしくは前記内障子の下框の屋外側部の屋内側面に設けられる気密材は、前記下枠および前記内障子の下框のいずれか一方において略全長にわたって設けられている請求項４に記載の建具。
【請求項７】
前記下框は、
前記障子のガラスパネルが嵌め込まれるガラス溝部と、
前記ガラス溝部の下側に配置されて下方に開口する下側空部と、
前記ガラス溝部と前記下側空部とを区画する区画部と、を有し、
前記区画部には、前記ガラス溝部の内部と前記下側空部との間で空気を流通させる孔部が形成されている請求項１または２に記載の建具。
【請求項８】
前記障子は、内障子と外障子とを有し、
前記内障子の戸先框、前記外障子の戸先框および召合框は、それぞれ、
前記障子のガラスパネルが嵌め込まれるガラス溝部と、
前記ガラス溝部よりも左右方向の外側に配置される中空部と、
前記ガラス溝部と前記中空部とを区画する区画部と、を有し、
前記区画部には、前記ガラス溝部の内部と前記中空部との間で空気を流通させる孔部が形成されている請求項１に記載の建具。
【請求項９】
前記内障子の戸先框および前記外障子の戸先框は、それぞれ、
前記中空部と前記中空部よりも前記左右方向の外側の空部とを区画する外側区画部を有し、
前記外側区画部には、前記中空部と前記中空部よりも前記左右方向の外側の空部との間で空気を流通させる外側孔部が形成されている請求項８に記載の建具。

発明の詳細な説明【技術分野】
【０００１】
本開示は、建具に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、建物の外壁に設けられる建具では、枠体と障子との間の空間が負圧になると、屋外の雨水を引き込んでしまい、この雨水が屋内に浸入することがある。このため、枠体と障子との間の空間に外気を導入し、この空間と外気とを等圧にして屋外からの雨水の浸入を防止する建具が知られている（例えば、特許文献１参照）。このような建具は、枠体と障子との間の空間に外気を導入するために、枠体と障子との間に外気を導入するための隙間を設けている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－５１５３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
枠体と障子との間に隙間が設けられていると、落下する雨水の位置エネルギーや、落下して上方に跳ね返る雨水の位置エネルギーによって枠体と障子との間の空間に雨水が浸入するという問題がある。
【０００５】
本開示は、枠体と障子との間の空間に雨水が浸入することを防止できる建具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するため、本開示に係る建具は、枠体と、前記枠体に支持される障子と、を有し、前記枠体の下枠、もしくは前記障子の下框の屋内側部の屋内側面に気密材を設け、前記下枠、もしくは前記下框の屋外側部の屋内側面に気密材を設け、前記下枠には、前記下枠と前記下框との間の下枠下框空間に外気を導入する外気導入経路が形成されている。
【図面の簡単な説明】
【０００７】
第１実施形態の建具の鉛直断面図である。

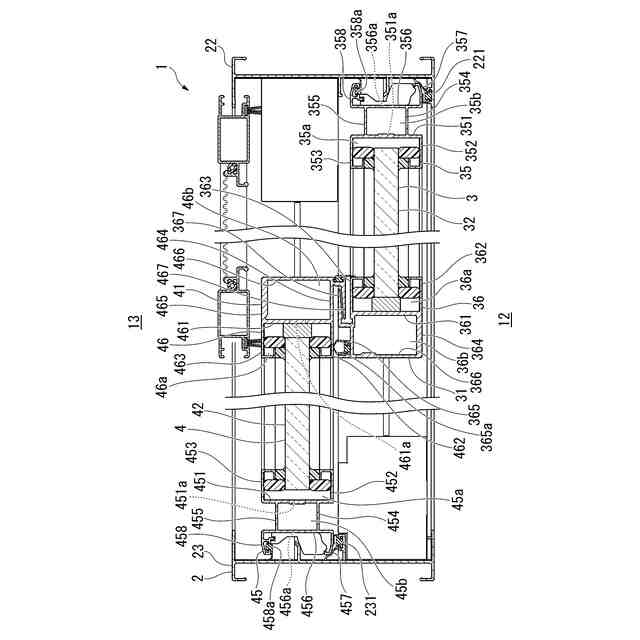

第１実施形態の建具の水平断面図である。

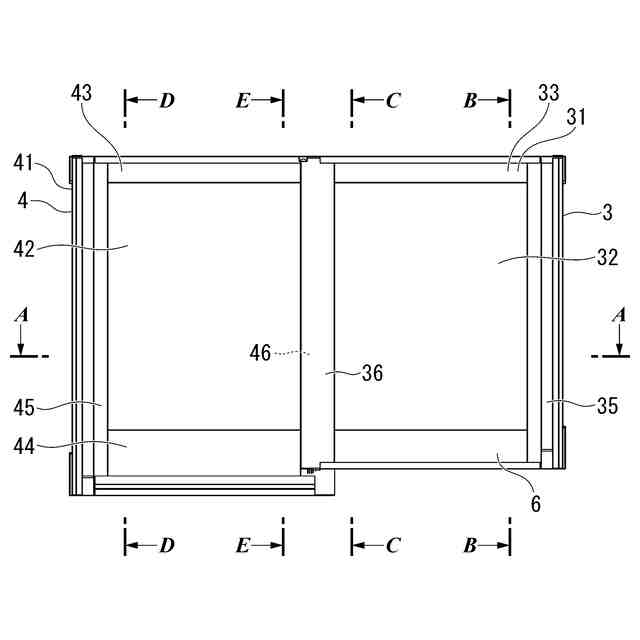

内障子および外障子を屋内側から見た正面図である。

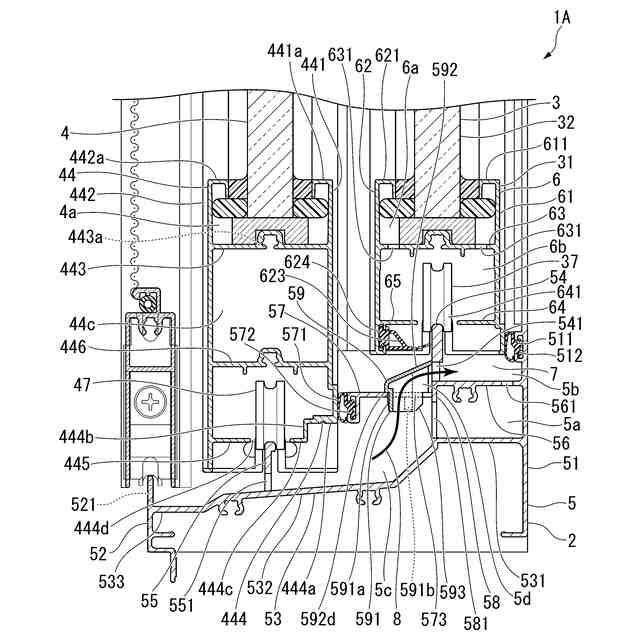

図１の下側部分の拡大図である。

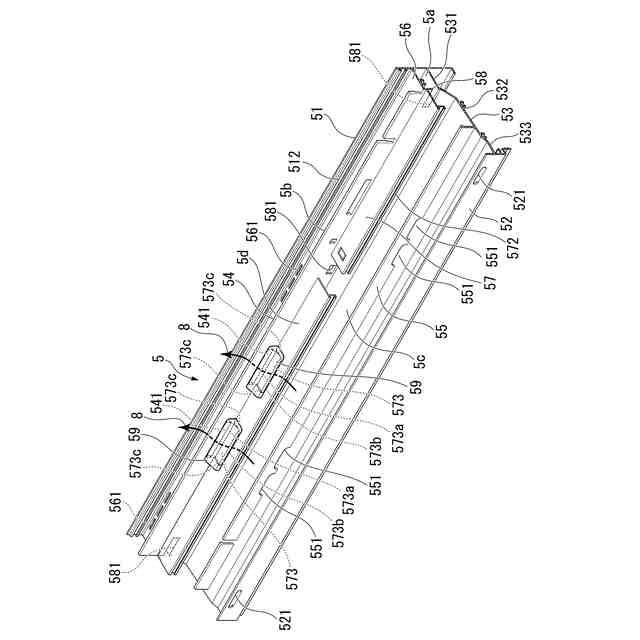

下枠の斜視図である。

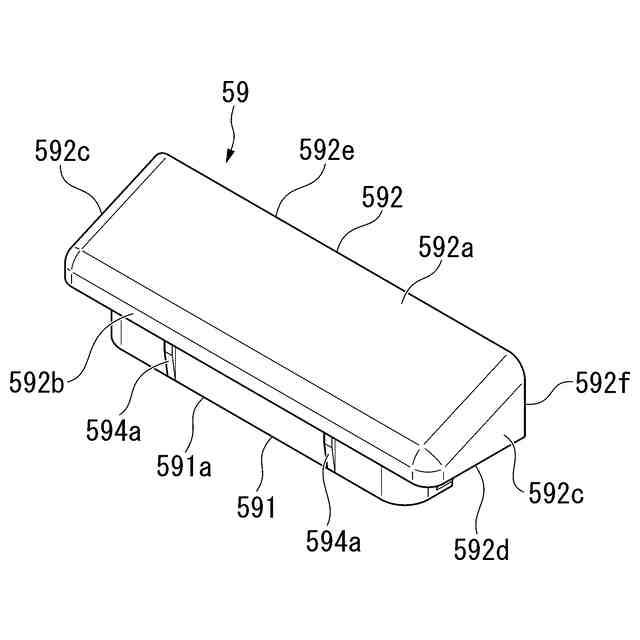

カバー部材の上方から見た斜視図である。

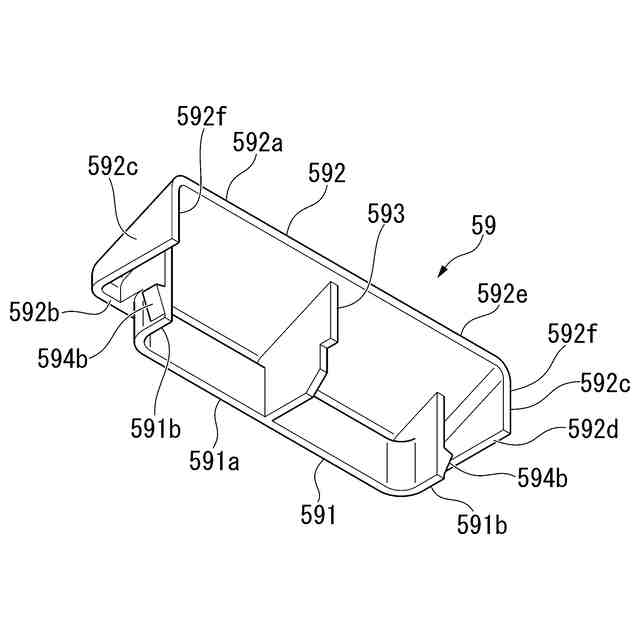

カバー部材の下方から見た斜視図である。

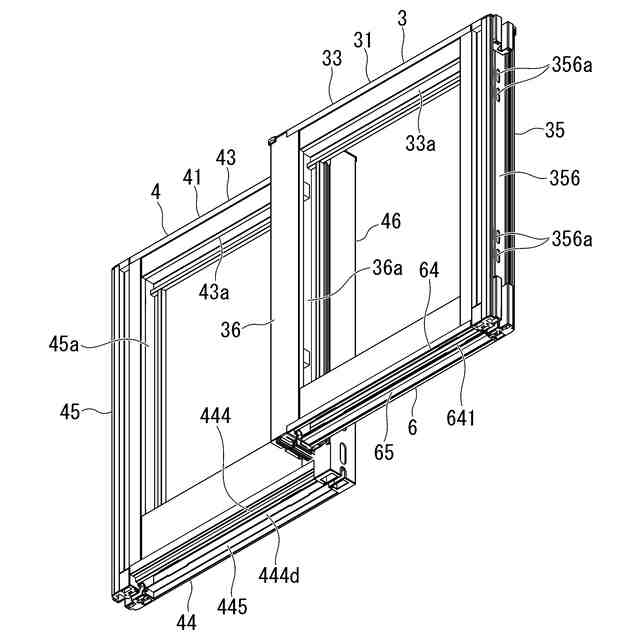

内障子および外障子の框を左右方向の他方側かつ下方から見た斜視図である。

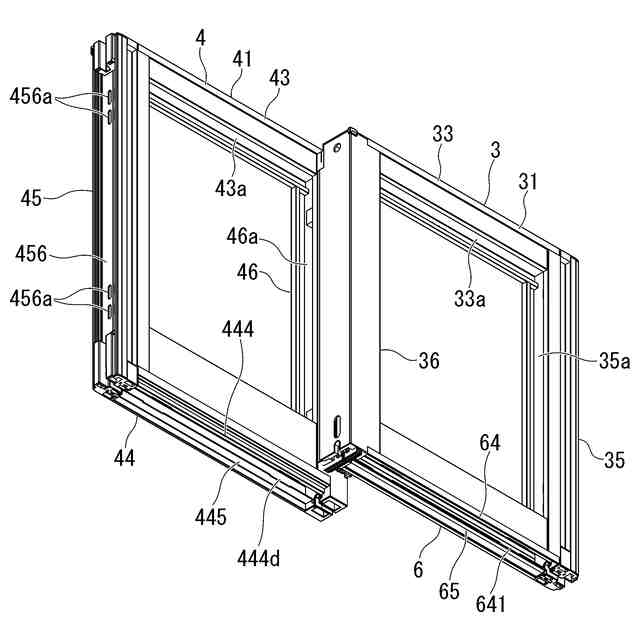

内障子および外障子の框を左右方向の一方側かつ下方から見た斜視図である。
内障子および外障子の框を下方から見た下面図である。
内障子および外障子の框を左右方向の他方側かつ上方から見た斜視図である。
内障子および外障子の框を左右方向の他方側かつ下方から見た斜視図である。
図３のＡ－Ａ線断面図である。
内障子および外障子を左右方向の一方側から見た側面図である。
図３のＢ－Ｂ線断面図である。
図３のＣ－Ｃ線断面図である。
内障子および外障子を左右方向の他方側から見た側面図である。
図３のＤ－Ｄ線断面図である。
図３のＥ－Ｅ線断面図である。
第２実施形態の建具の鉛直断面図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
図１および図２に示すように、建具１は、ビルなどの建物の外壁の開口部に設けられた引き違いサッシである。建具１は、アルミニウムなどの金属製のサッシである。建具１は、枠体２と、内障子３と、外障子４と、を有する。屋内と屋外とを結ぶ方向を屋内外方向と表記する。図面では、屋内を符号１２で示し、屋外を符号１３で示す。屋内外方向に直交する水平方向を左右方向と表記する。左右方向について、建具１を屋内側から見た際に右となる側を一方側、左となる側を他方側と表記することがある。左右方向について、左右方向の両側に対する左右方向の中央側を内側、左右方向の中央に対する左右方向の両側を外側と表記することがある。
【０００９】
枠体２は、上枠２１と、下枠５と、第１縦枠２２と、第２縦枠２３と、を有する。図１から図３に示すように、内障子３は、框３１と、ガラスパネル３２と、を有する。内障子３の框３１は、上框３３と、下框６と、戸先框３５と、召合框３６と、を有する。戸先框３５および召合框３６は、縦框である。外障子４は、框４１と、ガラスパネル４２と、を有する。外障子４の框４１は、上框４３と、下框４４と、戸先框４５と、召合框４６と、を有する。戸先框４５および召合框４６は、縦框である。図１および図４に示すように、建具１は、下枠５と内障子３の下框６との間の下枠下框空間７に外気を導入する外気導入経路８を有する。
【００１０】
図４および図５に示すように、下枠５は、屋内側板部５１と、屋外側板部５２と、下板部５３と、内障子レール５４と、外障子レール５５と、上板部５６と、中間板部５７と、内障子レール下板部５８と、を有する。屋内側板部５１は、下枠５の屋内側の側面に沿って設けられている。屋内側板部５１の上端部の屋外側には、気密材５１１が取り付けられている。気密材５１１は、図４を参照する。屋内側板部５１の上端部の屋外側には、気密材５１１を取り付けるための溝部５１２が形成されている。屋外側板部５２は、下枠５の屋外側の側面に沿って設けられている。屋外側板部５２には、屋内外方向に貫通する孔部５２１が形成されている。孔部５２１は、図５を参照する。下板部５３は、屋内側板部５１と屋外側板部５２との間に設けられている。
（【００１１】以降は省略されています）
