公開番号2025090884
公報種別公開特許公報(A)
公開日2025-06-18
出願番号2023205734
出願日2023-12-06
発明の名称構造体
出願人三協立山株式会社
代理人個人
主分類E04H 17/16 20060101AFI20250611BHJP(建築物)
要約【課題】施工性を向上できる構造体の提供。
【解決手段】本体1と表面パネル2と下地パネル3,3,…と取付材4,4と枠材5,6とを備え、下地パネル3,3,…は、本体1の前面に取付けてあり、取付材4,4は、挟持部7を有し、下地パネル3,3,…に取付けてあり、表面パネル2は、取付材4,4の挟持部7で側縁部が挟持されて下地パネル3,3,…の前方に配置してあり、枠材5,6は、本体1に取付けてあり、取付材4,4と表面パネル2の小口2aを隠している。
【選択図】図1
特許請求の範囲【請求項１】
本体と表面パネルと下地パネルと取付材と枠材とを備え、下地パネルは、本体の前面に取付けてあり、取付材は、挟持部を有し、下地パネルに取付けてあり、表面パネルは、取付材の挟持部で側縁部が挟持されて下地パネルの前方に配置してあり、枠材は、本体に取付けてあり、取付材と表面パネルの小口を隠していることを特徴とする構造体。

発明の詳細な説明【技術分野】
【０００１】
本発明は、門袖等の構造体に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来より、表面にタイル等のパネルを貼った門袖等の構造体が知られている。かかる構造体においては、施工性の向上が求められている。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は以上に述べた実情に鑑み、施工性を向上できる構造体の提供を目的とする。
【課題を解決するための手段】
【０００４】
上記の課題を達成するために請求項１記載の発明による構造体は、本体と表面パネルと下地パネルと取付材と枠材とを備え、下地パネルは、本体の前面に取付けてあり、取付材は、挟持部を有し、下地パネルに取付けてあり、表面パネルは、取付材の挟持部で側縁部が挟持されて下地パネルの前方に配置してあり、枠材は、本体に取付けてあり、取付材と表面パネルの小口を隠していることを特徴とする。
【発明の効果】
【０００５】
請求項１記載の発明による構造体は、本体と表面パネルと下地パネルと取付材と枠材とを備え、下地パネルは、本体の前面に取付けてあり、取付材は、挟持部を有し、下地パネルに取付けてあり、表面パネルは、取付材の挟持部で側縁部が挟持されて下地パネルの前方に配置してあり、枠材は、本体に取付けてあり、取付材と表面パネルの小口を隠しているので、表面パネルをモルタルや接着剤で貼り付ける必要がなく、容易に組み立てることができるので、施工性が向上する。
【図面の簡単な説明】
【０００６】

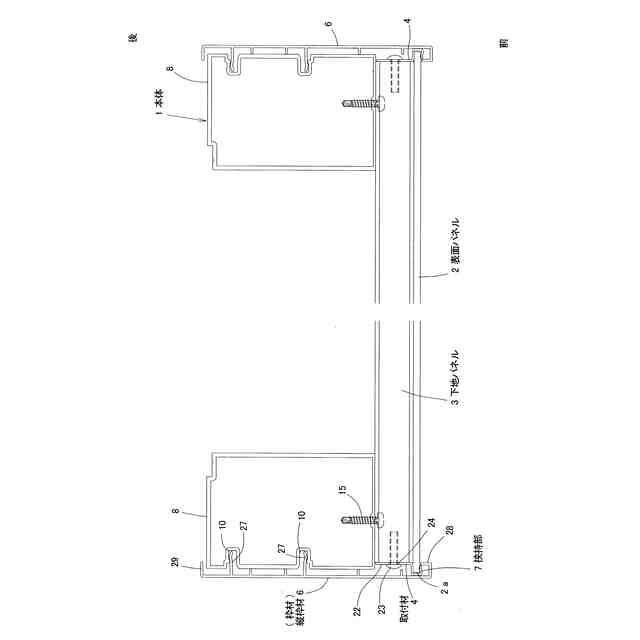

図２のＡ－Ａ断面図である。

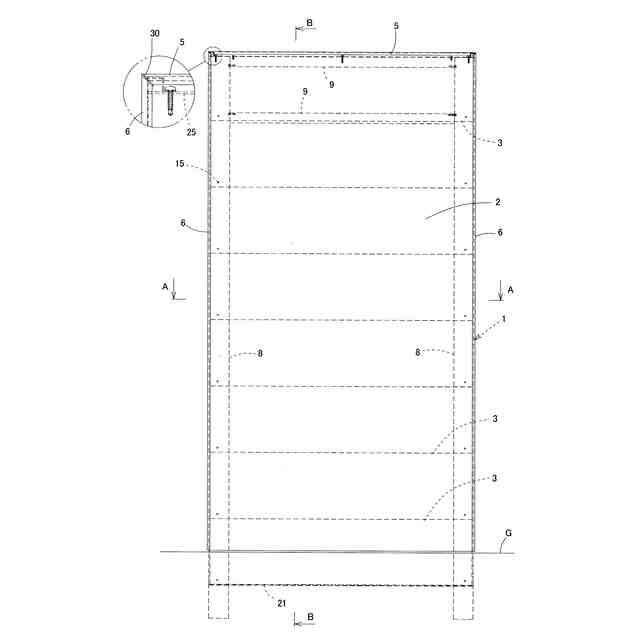

本発明の構造体の一実施形態を示す正面図である。

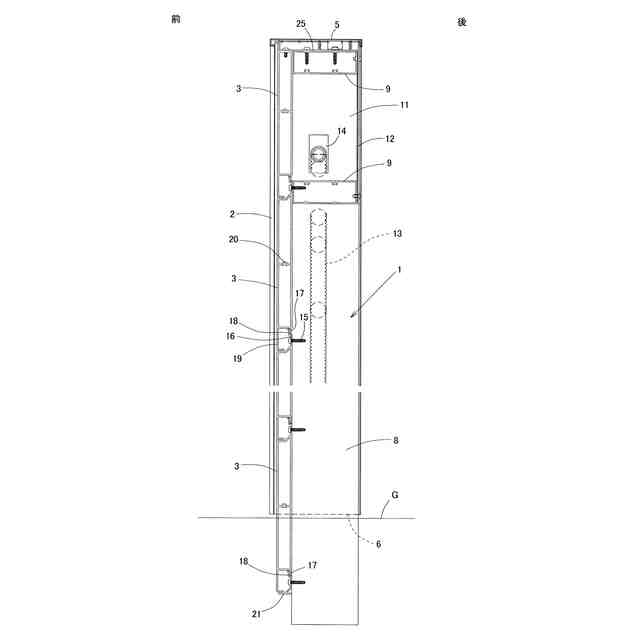

図２のＢ－Ｂ断面図である。

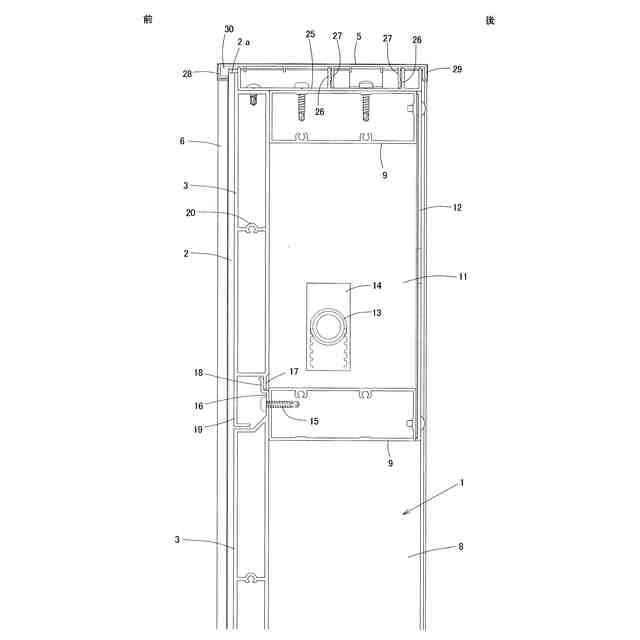

図３の上部を拡大して示す縦断面図である。
同構造体の施工手順を示す斜視図である。
同構造体の施工手順（図５－１）の続きを示す斜視図である。
【発明を実施するための形態】
【０００７】
以下、本発明の実施の形態を図面に基づいて説明する。図１～４は、本発明の構造体の一実施形態を示している。本構造体は、住宅の敷地への出入口や玄関の前などに設置される門袖に適用したものである。
本構造体は、図１～３に示すように、地面Ｇから立設した本体１と、本体１の前面に上下方向に並べて取付けた下地パネル３，３，…と、下地パネル３，３，…の前方に配置した表面パネル２と、本体１の上面に取付けた上枠材５と、本体１の左右の側面に取付けた縦枠材６，６とを備えている。
【０００８】
本体１は、図２，３に示すように、地面Ｇに左右方向に間隔をおいて立設した２本の柱８，８と、柱８，８の上部の内側面間に上下方向に間隔をおいて架設した２本の横材９，９とを有している。
柱８は、図１に示すように、アルミニウム合金の押出形材で略矩形断面の中空状に形成されている。柱８は、外周側の側面に縦枠材６を取付けるための係止溝１０，１０が長手方向に沿って形成してある。
横材９は、図３に示すように、アルミニウム合金の押出形材で矩形断面の中空状に形成されている。上下の横材９，９の間の空間１１の後側は、裏蓋１２を取付けて塞いである。
本構造体は、前面の上部にインターホンや照明等の電装品が取付くことがあり、図３中の符合１３は、電装品への配線を通すための配線管である。配線管１３は、柱８の中空部内に挿通して設けられ、柱８の上部の内側面に形成した孔１４から上下の横材９，９間の空間１１に引き出される。
【０００９】
下地パネル３は、図３，４に示すように、アルミニウム合金の押出形材で中空部を有する板状に形成してある。下地パネル３は、上部に本体１の前面に当接して前方からねじ１５で固定される取付部１６を有している。取付部１６の上縁部には、上方に隣接する下地パネル３の下縁部１７が挿入・係止される係止部１８を有している。下地パネル３の下部には、下方に隣接する下地パネル３の取付部１６を前方から覆う覆い部１９を有している。下地パネル３の上下方向の中間位置には、タッピングホール２０が形成されている。
下地パネル３は、下縁部１７を下方に隣接する下地パネル３の係止部１８に上方から係止し、取付部１６を本体１に前方からねじ止めして、下のものから順番に取付けられる。一番下の下地パネル３は、図３に示すように、柱８の前面に架設した受け材２１に形成された係止部１８に下縁部１７を係止して取付けられる。
【００１０】
表面パネル２は、図２，３に示すように、一枚の大判タイルで形成したものであり、上下に並ぶ下地パネル３，３，…の全体を覆っている。
図１に示すように、表面パネル２の左右の側縁部には、全長にわたって取付材４，４が設けてある。取付材４は、ステンレス等の金属の板を曲げ加工して形成したものであり、表面パネル２の側縁部を前後から挟持する略コ字形断面の挟持部７と、挟持部７から後方にのびる板状部２２とを有している。板状部２２には、下地パネル３，３，…のタッピングホール２０の位置に対応する位置に、ねじ２３が挿通される孔２４が形成されている。
表面パネル２は、図５－２に示すように、左右の側縁部に挟持部７を嵌め込んで取付材４，４を取付け、取付材４，４の板状部２２を下地パネル３，３，…の左右の側面に当接し、板状部２２に形成された孔２４に外周側から挿通したねじ２３を下地パネル３，３，…のタッピングホール２０に捻じ込むことで、下地パネル３，３，…の前方に取付けられている。これにより本構造体は、タイル製の表面パネル２を有するものでありながら、モルタルや接着剤を使用しない乾式での施工を実現している。
（【００１１】以降は省略されています）
