公開番号2025171148
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076190
出願日2024-05-08
発明の名称車両用ロック装置
出願人朝日電装株式会社
代理人個人
主分類E05B 83/30 20140101AFI20251113BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】操作手段の操作によりロックの解除及び蓋部材の開放を容易に行わせることができる車両用ロック装置を提供する。

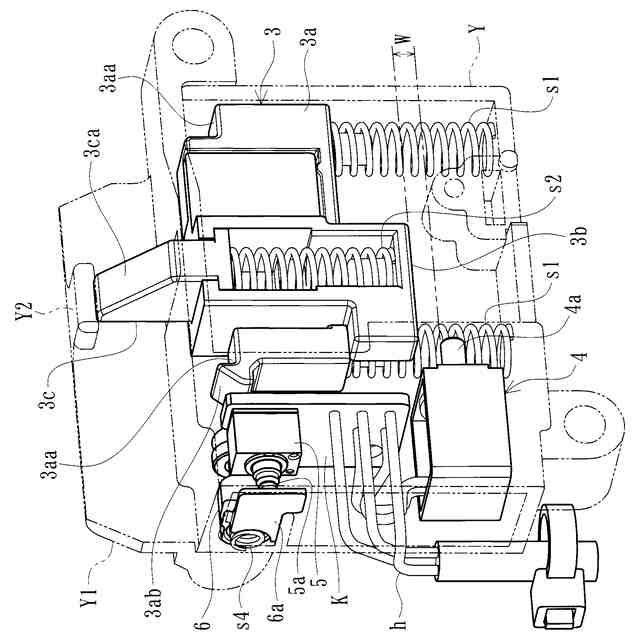

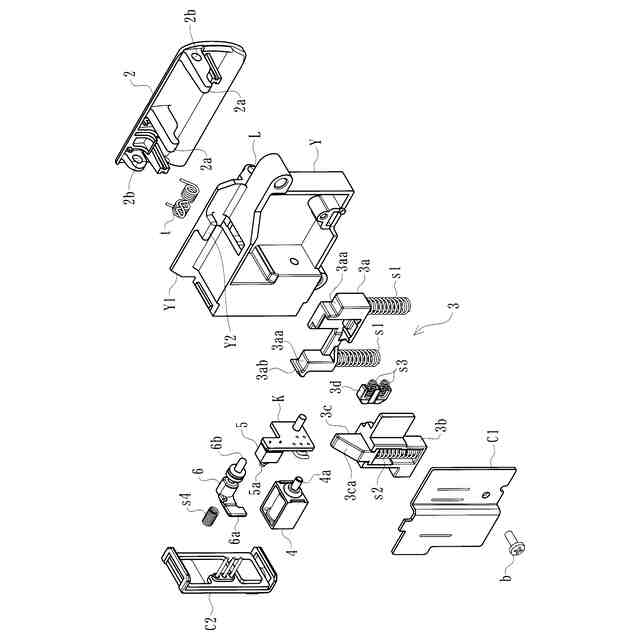

【解決手段】蓋部材Hに取り付けられて操作者によって操作可能とされた操作レバー2と、係止位置と許容位置との間で移動するスライド手段3と、スライド手段3をロックし、又はロックを解除し得るソレノイド4と、操作レバー2の操作に伴うスライド手段3の移動開始を検知可能な検知スイッチ5とを具備し、所定の条件に加え、検知スイッチ5がスライド手段3の移動開始を検知したことを条件として、ソレノイド4によるロックを解除させる車両用ロック装置1であって、スライド手段3を係止位置と許容位置との間で移動可能な状態で収容するユニットケースYを具備するとともに、ユニットケースYには、ソレノイド4及び検知スイッチ5が収容されたものである。
【選択図】図7
特許請求の範囲【請求項１】
車両に形成された収容部の収容空間を塞いだ閉塞位置と前記収容空間を開放した開放位置との間で移動可能な蓋部材と、
操作者によって操作可能とされた操作手段と、
前記操作手段の操作に連動して移動可能とされるとともに、前記蓋部材が前記閉塞位置にある状態を保持する係止位置と、前記蓋部材が前記開放位置に移動するのを許容する許容位置との間で移動するスライド手段と、
前記スライド手段の前記係止位置から前記許容位置への動作をロックし、又は当該ロックを解除して前記スライド手段の前記係止位置から前記許容位置への動作を許容し得るロック手段と、
前記操作手段の操作に伴う前記スライド手段の移動開始を検知可能な検知スイッチと、
を具備し、所定の条件に加え、前記検知スイッチが前記スライド手段の移動開始を検知したことを条件として、前記ロック手段によるロックを解除させる車両用ロック装置であって、
前記スライド手段を前記係止位置と許容位置との間で移動可能な状態で収容するユニットケースを具備するとともに、当該ユニットケースには、前記ロック手段及び検知スイッチが収容されたことを特徴とする車両用ロック装置。
続きを表示（約 970 文字）【請求項２】
前記ユニットケースは、前記蓋部材に取り付けられたことを特徴とする請求項１記載の車両用ロック装置。
【請求項３】
前記スライド手段は、前記操作手段の操作に連動して移動する第１スライド部と、前記第１スライド部と一体的に移動して前記ロック手段によるロック又はアンロックが可能とされた第２スライド部と、前記第２スライド部に取り付けられて前記蓋部材を係止する係止部とを有するとともに、前記係止部は、前記第１スライド部及び第２スライド部に対して独立して移動可能とされたことを特徴とする請求項１記載の車両用ロック装置。
【請求項４】
前記スライド手段は、前記第１スライド部で受けた操作力を前記第２スライド部に伝達して前記第１スライド部及び第２スライド部を一体的に移動可能とするとともに、所定以上の負荷が生じたとき、当該負荷を逃がして前記第１スライド部で受けた操作力を前記第２スライド部に伝達しない過負荷防止部を具備したことを特徴とする請求項３記載の車両用ロック装置。
【請求項５】
前記スライド手段は、前記検知スイッチにより移動開始が検知された後、前記ロック手段によるロック位置まで所定寸法移動する構成とされたことを特徴とする請求項１記載の車両用ロック装置。
【請求項６】
前記検知スイッチは、マイクロスイッチから成るとともに、一端部が前記マイクロスイッチの検出部に対峙し、且つ、他端部が前記スライド手段の所定部位に当接した伝達部材を有することを特徴とする請求項１記載の車両用ロック装置。
【請求項７】
運転者が携帯し得るとともに車両固有のＩＤコードを発信する発信手段と、
車両側に配設されて前記発信手段からのＩＤコードを受信し得る受信手段と、
前記受信手段で受信したＩＤコードが当該車両における正規のものであるか否かを判定する判定手段と、
を備えるとともに、前記判定手段により正規のＩＤコードを受信したと判定されたことを前記所定の条件とし、且つ、前記検知スイッチにより前記スライド手段の移動開始が検知されたことを条件として、前記ロック手段によるロックを解除させることを特徴とする請求項１～５の何れか１つに記載の車両用ロック装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車両に形成された収容部の収容空間を開閉するための蓋部材をロック又はロック解除可能とされた車両用ロック装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
二輪車等の車両用ロック装置として、車両のフロント等の所定位置に荷物を収容可能な収容部（フロントボックス等）が形成され、その収容部の収容空間を塞ぐ蓋部材が取り付けられたものに適用されたものがある。かかる収容部の収容空間には、運転者の荷物を任意に収容可能とされており、例えば特許文献１にて開示されているように、蓋部材をメカキーにてロック（施錠）することにより、第三者による蓋部材の開放及び荷物の不正な持ち出しを防止していた。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－２８５６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来技術においては、収容空間に対する荷物の収容や取出しのためロックを解除して蓋部材を開放する場合、メカキーによる手動操作にてロックを解除した後、操作レバー等の操作手段を操作して蓋部材を開放する必要があり、蓋部材の開放操作が煩わしいという不具合がある。このため、本出願人は、メカキーを不要とするとともに、操作手段の操作によりロックの解除及び蓋部材の開放を可能とするロック装置を鋭意検討するに至った。
【０００５】
本発明は、このような事情に鑑みてなされたもので、操作手段の操作によりロックの解除及び蓋部材の開放を容易に行わせることができる車両用ロック装置を提供することにある。
【課題を解決するための手段】
【０００６】
請求項１記載の発明は、車両に形成された収容部の収容空間を塞いだ閉塞位置と前記収容空間を開放した開放位置との間で移動可能な蓋部材と、操作者によって操作可能とされた操作手段と、前記操作手段の操作に連動して移動可能とされるとともに、前記蓋部材が前記閉塞位置にある状態を保持する係止位置と、前記蓋部材が前記開放位置に移動するのを許容する許容位置との間で移動するスライド手段と、前記スライド手段の前記係止位置から前記許容位置への動作をロックし、又は当該ロックを解除して前記スライド手段の前記係止位置から前記許容位置への動作を許容し得るロック手段と、前記操作手段の操作に伴う前記スライド手段の移動開始を検知可能な検知スイッチとを具備し、所定の条件に加え、前記検知スイッチが前記スライド手段の移動開始を検知したことを条件として、前記ロック手段によるロックを解除させる車両用ロック装置であって、前記スライド手段を前記係止位置と許容位置との間で移動可能な状態で収容するユニットケースを具備するとともに、当該ユニットケースには、前記ロック手段及び検知スイッチが収容されたことを特徴とする。
【０００７】
請求項２記載の発明は、請求項１記載の車両用ロック装置において、前記ユニットケースは、前記蓋部材に取り付けられたことを特徴とする。
【０００８】
請求項３記載の発明は、請求項１記載の車両用ロック装置において、前記スライド手段は、前記操作手段の操作に連動して移動する第１スライド部と、前記第１スライド部と一体的に移動して前記ロック手段によるロック又はアンロックが可能とされた第２スライド部と、前記第２スライド部に取り付けられて前記蓋部材を係止する係止部とを有するとともに、前記係止部は、前記第１スライド部及び第２スライド部に対して独立して移動可能とされたことを特徴とする。
【０００９】
請求項４記載の発明は、請求項３記載の車両用ロック装置において、前記スライド手段は、前記第１スライド部で受けた操作力を前記第２スライド部に伝達して前記第１スライド部及び第２スライド部を一体的に移動可能とするとともに、所定以上の負荷が生じたとき、当該負荷を逃がして前記第１スライド部で受けた操作力を前記第２スライド部に伝達しない過負荷防止部を具備したことを特徴とする。
【００１０】
請求項５記載の発明は、請求項１記載の車両用ロック装置において、前記スライド手段は、前記検知スイッチにより移動開始が検知された後、前記ロック手段によるロック位置まで所定寸法移動する構成とされたことを特徴とする。
（【００１１】以降は省略されています）
