公開番号2025154343
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057277
出願日2024-03-29
発明の名称トイレ装置
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47K 13/24 20060101AFI20251002BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】人体検知用の電波センサの誤検知を抑制できるトイレ装置を提供すること。
【解決手段】トイレ装置1は、便座11と、便座11又は便蓋12を電動で開閉駆動する電動開閉部4と、人体検知用の電波センサ3と、を備えるトイレ装置であって、電波センサ3の全体は、便座11に着座した人から見た場合の前後の向きをトイレ装置1の前後方向とした場合に、電動開閉部4の金属部品41,42,43,44a,44b,45よりも前方側に配置される。
【選択図】図4
特許請求の範囲【請求項１】
便座と、
前記便座又は便蓋を電動で開閉駆動する電動開閉部と、
人体検知用の電波センサと、を備えるトイレ装置であって、
前記電波センサの全体は、前記便座に着座した人から見た場合の前後の向きを前記トイレ装置の前後方向とした場合に、前記電動開閉部の金属部品よりも前方側に配置される、トイレ装置。
続きを表示（約 810 文字）【請求項２】
前記電波センサの全体は、前記電動開閉部の全体よりも前方側に配置される、請求項１に記載のトイレ装置。
【請求項３】
前記電動開閉部は、前記金属部品と、前記金属部品の外側に配置される樹脂製のケース部材と、を有する、請求項１又は２に記載のトイレ装置。
【請求項４】
前記便座は、便座金属部を有し、
前記電波センサは、アンテナ部を有し、
前記電波センサの前記アンテナ部は、前記便座の前記便座金属部よりも上方側に配置される、請求項１又は２に記載のトイレ装置。
【請求項５】
前記電波センサの前記アンテナ部以外の部分の少なくとも一部は、前記トイレ装置を前方側から見た場合に、前記便座の前記便座金属部と重なる位置に配置される、請求項４に記載のトイレ装置。
【請求項６】
前記電波センサは、前記便座の後端の後方側に配置される、請求項１又は２に記載のトイレ装置。
【請求項７】
前記電波センサの少なくとも一部は、前記トイレ装置を前方側から見た場合に、前記電動開閉部に重なる位置に配置される、請求項１又は２に記載のトイレ装置。
【請求項８】
前記便座は、後部側において左右方向に離れて配置される一対のヒンジ部を有し、
前記電波センサは、前記一対のヒンジ部の間に配置される、請求項１又は２に記載のトイレ装置。
【請求項９】
水が流通するホースを有する水回路を備え、
前記電波センサは、前記ホースよりも前方側に配置される、請求項１又は２に記載のトイレ装置。
【請求項１０】
電気部品が配置された基板を備え、
前記電波センサは、前記トイレ装置の側面視で、前記基板よりも前方側に配置される、請求項１又は２に記載のトイレ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、トイレ装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、人体検知用の電波センサを備えるトイレ装置が知られている（例えば、特許文献１参照）。特許文献１に記載のトイレ装置においては、便座を電動で開閉する電動開閉部が、側面視で、人体検知用の電波センサに重なって配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１３６２４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
便座を電動で開閉駆動する電動開閉部が、側面視で、人体検知用の電波センサに重なって配置されるトイレ装置においては、人体検知用の電波センサから放射される電波が、電波センサの側方に配置される便座の電動開閉部に反射されて誤検知される可能性があり、電波センサの検知性能が悪化する可能性がある。
【０００５】
本開示は、人体検知用の電波センサの誤検知を抑制できるトイレ装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、便座と、前記便座又は便蓋を電動で開閉駆動する電動開閉部と、人体検知用の電波センサと、を備えるトイレ装置であって、前記電波センサの全体は、前記便座に着座した人から見た場合の前後の向きを前記トイレ装置の前後方向とした場合に、前記電動開閉部の金属部品よりも前方側に配置される、トイレ装置に関する。
【図面の簡単な説明】
【０００７】
第１実施形態のトイレ装置を示す斜視図である。
図１のトイレ装置の機能部からカバー部材を取り外した状態を示す斜視図である。

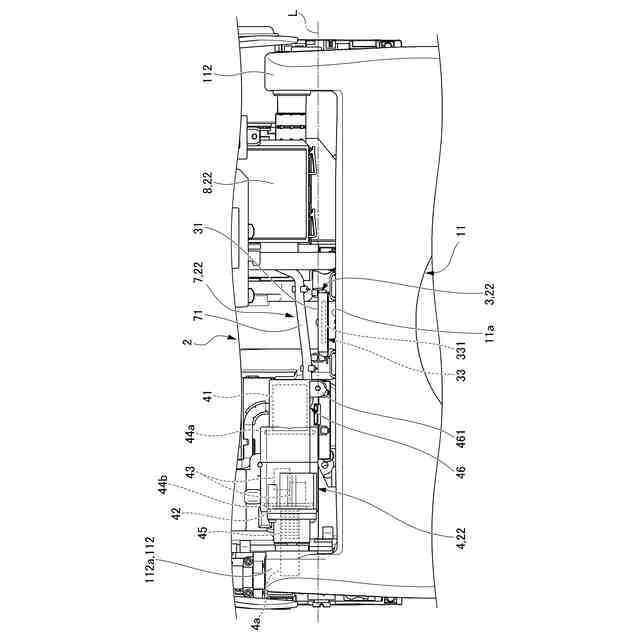

電波センサの周辺の構造を示す平面図である。
図２のＡ－Ａ線断面図であって、電波センサが配置された部分における縦断面図である。
電波センサから前側カバー材を取り外した状態を示す斜視図である。

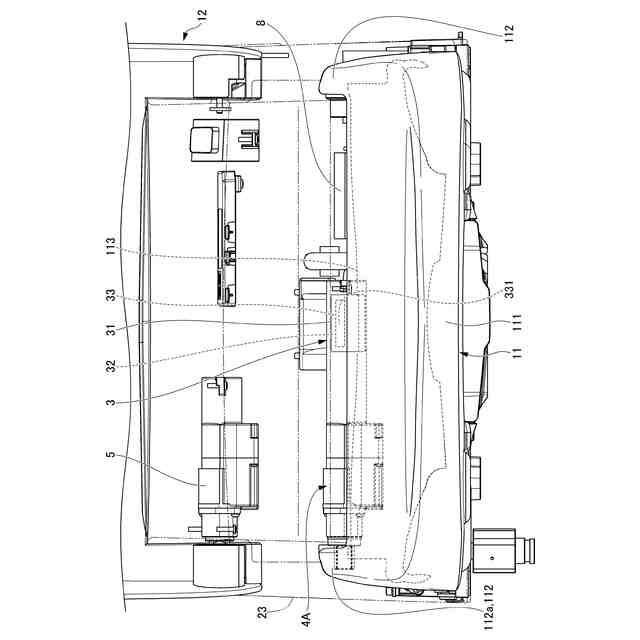

電波センサをトイレ装置の前方側から見た図である。

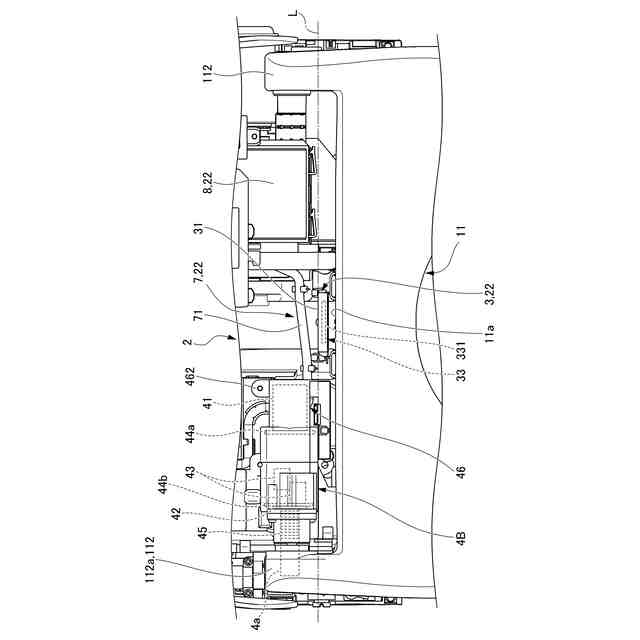

第２実施形態のトイレ装置を示す図である。
第３実施形態の電波センサを示す図である。
第４実施形態のトイレ装置を示す図である。
電波センサを左右方向の中央よりも一方側に設けた他の形態を示す図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について図面を参照しながら詳細に説明する。以下の説明において、便座１１に着座した使用者（人）から見た場合の前後の向きを前後方向とする。便座１１に着座した使用者から見た場合の左右の向きを左右方向とする。左右方向において、機能部２の内部において便座用電動開閉ユニット４が配置される側を一方側（図３の左側）といい、機能部２の内部において便座用電動開閉ユニット４が配置されない側を他方側（図３の右側）という。便器１３が設置される床面に対する鉛直方向に沿う上下の向きを上下方向とする。
【０００９】
図１に示すように、第１実施形態のトイレ装置１は、便座１１と、便蓋１２と、便器１３と、機能部２と、を備える。
【００１０】
便器１３は、上方に向けて開口して形成され、例えば陶器製である。便器１３の上部には、便座１１及び便蓋１２が配置される。便座１１及び便蓋１２は、便器１３に対して回転可能に機能部２の前方側に取り付けられている。
（【００１１】以降は省略されています）
