公開番号2025146713
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2025034606
出願日2025-03-05
発明の名称トイレ装置、トイレシステム及び排卵推測装置
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A61B 10/00 20060101AFI20250926BHJP(医学または獣医学;衛生学)
要約【課題】女性の月経開始日などを容易に推測して報知できるトイレ装置を提供すること。
【解決手段】トイレ装置1は、便座12と、便座12の表面に配置され、便座12に着座した人の体温を測定する体温測定センサ14と、体温測定センサ14により測定された人の体温に基づいて、女性の月経及び排卵に関する月経排卵情報を推測する推測部と、推測部182により推測された月経排卵情報の推測情報を外部に送信する送信部183と、を備える、トイレ装置に関する。
【選択図】図2
特許請求の範囲【請求項１】
便座と、
前記便座の表面に配置され、前記便座に着座した人の体温を測定する体温測定センサと、
前記体温測定センサにより測定された人の体温に基づいて、女性の月経及び排卵に関する月経排卵情報を推測する推測部と、
前記推測部により推測された前記月経排卵情報の推測情報を外部に送信する送信部と、を備える、トイレ装置。
続きを表示（約 1,100 文字）【請求項２】
前記月経排卵情報は、月経開始日、月経終了日、月経周期、排卵日、月経前症候群開始日、月経前症候群終了日及び月経前症候群期間の少なくともいずれか一以上である、請求項１に記載のトイレ装置。
【請求項３】
前記便座は、内側に開口部を有する環状に形成され、
前記体温測定センサにおける人の体温を検出する検出部は、平面視で、前記便座の環状部分の幅方向の中央に沿って延びる中央仮想ラインに対して、前記開口部側寄りに配置される、請求項１に記載のトイレ装置。
【請求項４】
前記便座は、内側に開口部を有する環状に形成され、
前記体温測定センサにおける人の体温を検出する検出部は、平面視で、前記便座の環状部分の幅方向の中央に沿って延びる中央仮想ラインに対して、前記開口部側の領域に配置される前記検出部の面積が、前記開口部と反対側の領域に配置される前記検出部の面積以上の面積割合となるように配置される、請求項１に記載のトイレ装置。
【請求項５】
前記便座は、前記体温測定センサにおける人の体温を検出する検出部が配置されるセンサ配置部分を有し、
前記センサ配置部分は、前記便座における前記センサ配置部分の周囲の表面よりも隆起して形成される、請求項１に記載のトイレ装置。
【請求項６】
前記体温測定センサにおける人の体温を検出する検出部は、前記便座の平面視で、前記便座の内部に収容される加温部に重ならない位置に配置される、請求項１に記載のトイレ装置。
【請求項７】
前記体温測定センサにおける人の体温を検出する検出部は、前記便座の内部に内蔵して配置され、
前記便座は、樹脂材料により形成され、前記体温測定センサの前記検出部が配置される部分の前記樹脂材料の肉厚が前記検出部の周囲の部分の肉厚よりも薄く形成される、請求項１に記載のトイレ装置。
【請求項８】
前記体温測定センサは、前記便座に人が着座した場合における人の前後方向に並んで配置される複数の検出部を有する、請求項１に記載のトイレ装置。
【請求項９】
前記推測部は、前記複数の検出部から取得した体温データのうち、最も高い温度、あるいは、予め定められた温度範囲の中で最も高い体温データを採用して、女性の月経及び排卵に関する月経排卵情報を推測する、請求項８に記載のトイレ装置。
【請求項１０】
前記複数の検出部は、前記便座に人が着座した場合における人の前後方向に等間隔で並んで配置される、請求項８に記載のトイレ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、女性の月経開始日などを推測するトイレ装置及びトイレシステムに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来、女性の尿の尿温度を測定して、測定された尿温の変化に基づいて月経周期から月経開始日などを推測することで、その推測した月経開始日などの結果を表示により報知するトイレ装置が知られている（例えば、特許文献１参照）。特許文献１に記載のトイレ装置においては、女性の尿の尿温度を測定する場合において、尿温度を赤外線センサで計測したり、尿受けにより尿を採取して尿温度を温度計で測定する。
【先行技術文献】
【特許文献】
【０００３】
特開２００５－３０９９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載のような、女性の尿の尿温度を測定して月経周期などを推測する技術では、尿をセンサに検知させることや尿受けに狙いを定めることが難しく、ユーザーにとって不便であり、積極的に使用することが難しかった。そのため、月経開始日、月経終了日、月経周期、排卵日、月経前症候群（ＰＭＳ）開始日、ＰＭＳ終了日、およびＰＭＳ期間（以下、これらを総称して「女性の月経開始日など」とも言う）を容易に推測できることが求められている。
【０００５】
本開示は、女性の月経開始日などを容易に推測して報知できるトイレ装置及びトイレシステムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、便座と、前記便座の表面に配置され、前記便座に着座した人の体温を測定する体温測定センサと、前記体温測定センサにより測定された人の体温に基づいて、女性の月経及び排卵に関する月経排卵情報を推測する推測部と、前記推測部により推測された前記月経排卵情報の推測情報を外部に送信する送信部と、を備える、トイレ装置に関する。
【図面の簡単な説明】
【０００７】

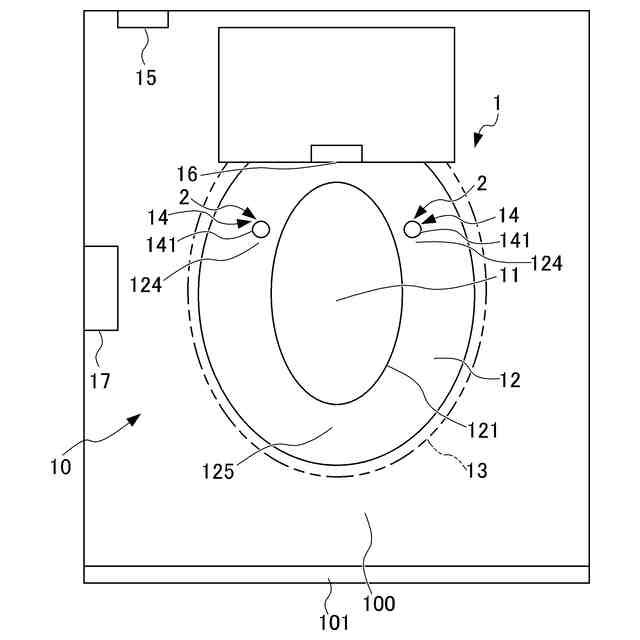

第１実施形態のトイレ装置を示す図である。

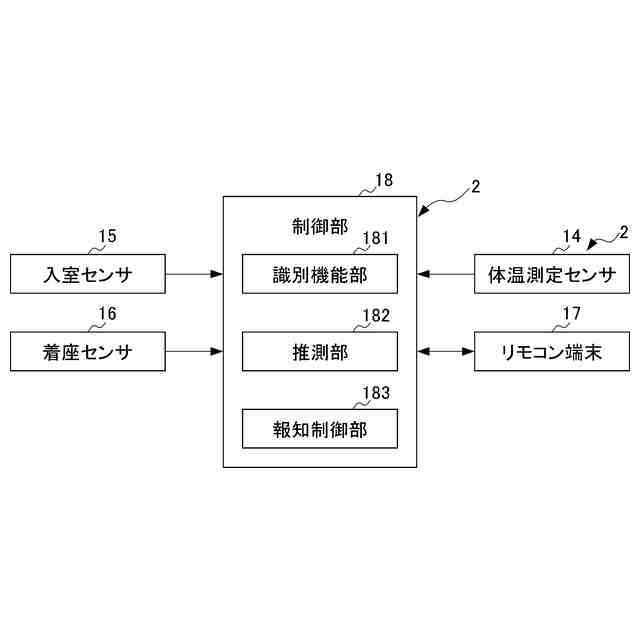

第１実施形態のトイレ装置の機能ブロック図である。

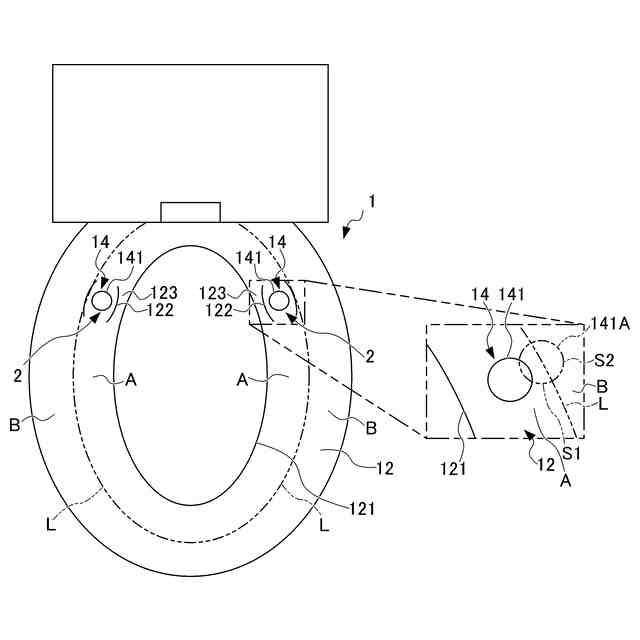

便座に設けられる体温測定センサの検出部の配置について説明する図である。

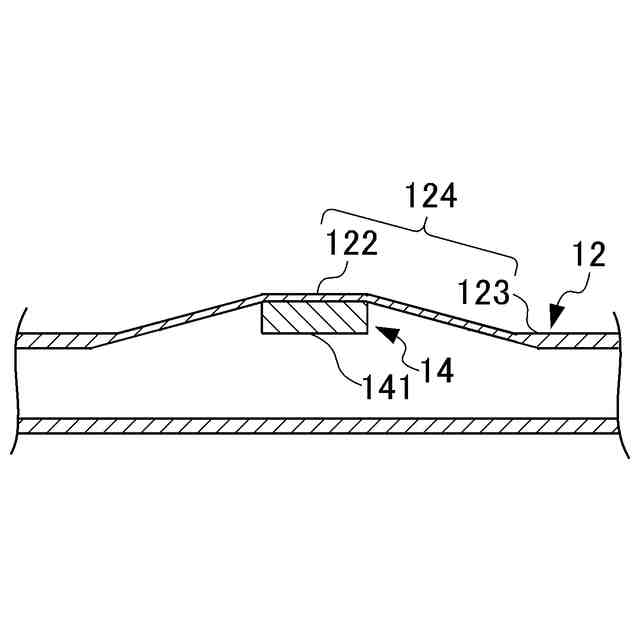

便座に設けられる体温測定センサの検出部を配置する部分を隆起させた形状とした場合を示す断面図である。

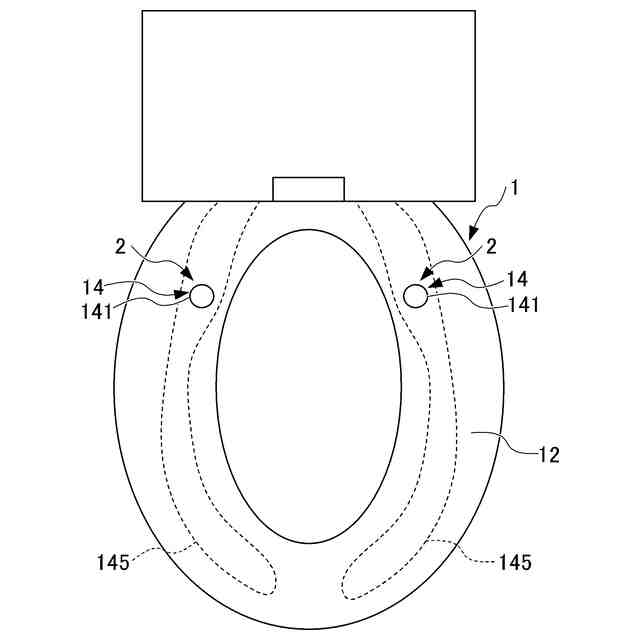

便座に設けられる体温測定センサの検出部をヒータの電熱線が配置される位置を避けて配置した状態を示す図である。

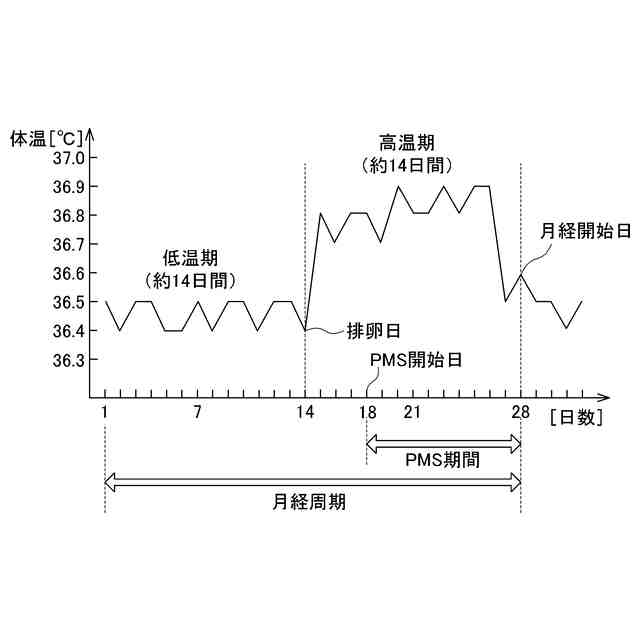

基礎体温法における月経周期の一例を示すグラフである。

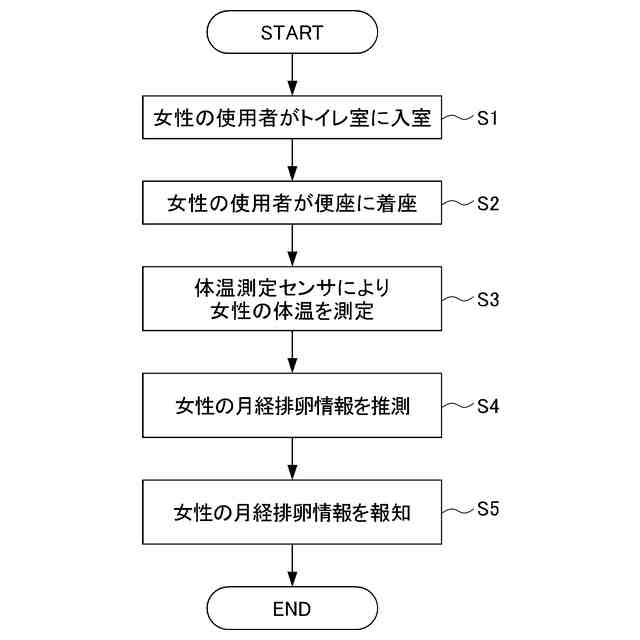

トイレ装置を女性の使用者が使用する場合のフローを示すフローチャートである。

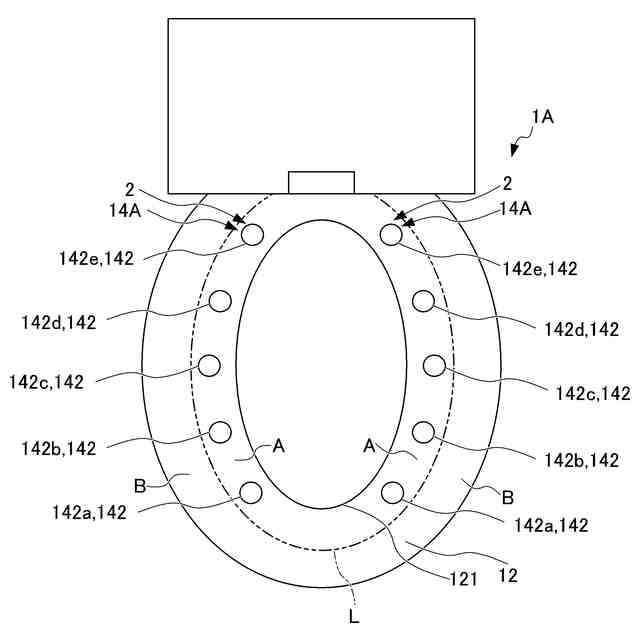

第２実施形態のトイレ装置において、便座に複数のセンサを並べて配置した状態を示す図である。

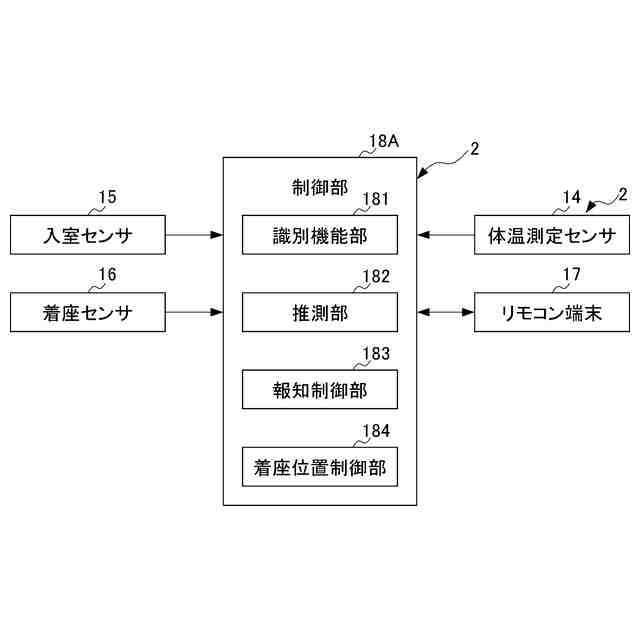

第２実施形態のトイレ装置の機能ブロック図である。
人が便座に着座した場合の位置ずれを検知する方法を説明する図であって、人が便座に深く着座した場合を示す図である。
人が便座に着座した場合の位置ずれを検知する方法を説明する図であって、人が便座に浅く着座した場合を示す図である。
第３実施形態の体温測定センサの便座への取り付け状態を示す断面図である。
リモコン端末の表示部に表示される第１表示例を示す図である。
リモコン端末の表示部に表示される第２表示例を示す図である。
第４実施形態の排卵推測装置を備える後付け便座を示す図である。
第４実施形態の排卵推測装置を備える後付け便座が取り付けられた便座を示す図である。
第５実施形態の排卵推測装置が取り付けられた便座を示す図である。
【発明を実施するための形態】
【０００８】
以下、本開示の実施形態について図面を参照しながら詳細に説明する。以下の説明において、便座１２に着座した使用者から見た場合の前後の向きを前後方向とする。便座１２に着座した使用者から見た場合の左右の向きを左右方向とする。便器１１が設置される床面に対する鉛直方向に沿う上下の向きを上下方向とする。
【０００９】
第１実施形態のトイレ装置１は、女性特有の健康管理を行うため、女性の使用者が便座１２に着座することで便座１２に設けられた体温測定センサ１４により女性の体温を日々測定して、日々測定した女性の使用者の体温に基づいて、女性の月経及び排卵に関する月経排卵情報、つまり、女性特有の月経開始日、月経終了日、月経周期、排卵日、月経前症候群（ＰＭＳ）の開始日、ＰＭＳの終了日、ＰＭＳ期間を推測し、月経開始推測日、月経終了推測日、推測月経周期、排卵推測日、月経前症候群（ＰＭＳ）の開始推測日、ＰＭＳの終了推測日、推測ＰＭＳ周期を報知する装置である。また、トイレ装置１は、日々測定した女性の使用者の体温に基づいて、過去の排卵日なども推測し、推測した過去の排卵日を報知する機能も有する。
【００１０】
図１及び図２に示すように、トイレシステム１０は、トイレ装置１と、リモコン端末１７（報知部）と、を備える。トイレ装置１は、トイレ室１００に配置される。トイレ装置１の前方側には、トイレ室１００への人の入退出時に開閉される扉１０１が取り付けられている。トイレ装置１は、便器１１と、便座１２と、便蓋１３と、体温測定センサ１４と、入室センサ１５と、着座センサ１６と、制御部１８（図２参照）と、を備える。便座１２は、人が着座する着座部を構成する。トイレ装置１は、排卵推測装置２を備える。排卵推測装置２は、体温測定センサ１４と、制御部１８と、を備える。排卵推測装置２は、便座１２に設けられた体温測定センサ１４により女性の体温を日々測定して、日々測定した女性の使用者の体温に基づいて、女性の月経及び排卵に関する月経排卵情報、つまり、女性特有の月経開始日、月経終了日、月経周期、排卵日、月経前症候群（ＰＭＳ）の開始日、ＰＭＳの終了日、ＰＭＳ期間を推測し、月経開始推測日、月経終了推測日、推測月経周期、排卵推測日、月経前症候群（ＰＭＳ）の開始推測日、ＰＭＳの終了推測日、推測ＰＭＳ周期を推測する。本実施形態においては、制御部１８は、トイレ装置１の制御部と排卵推測装置２の制御部との両方を兼ねている。
（【００１１】以降は省略されています）
