公開番号2025173009
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078312
出願日2024-05-14
発明の名称アクアポニックスシステム
出願人大和ハウス工業株式会社
代理人個人,個人
主分類A01K 63/06 20060101AFI20251119BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】飼育水の水温の調整にかかるエネルギーコストを削減することができるアクアポニックスシステムを提供する。

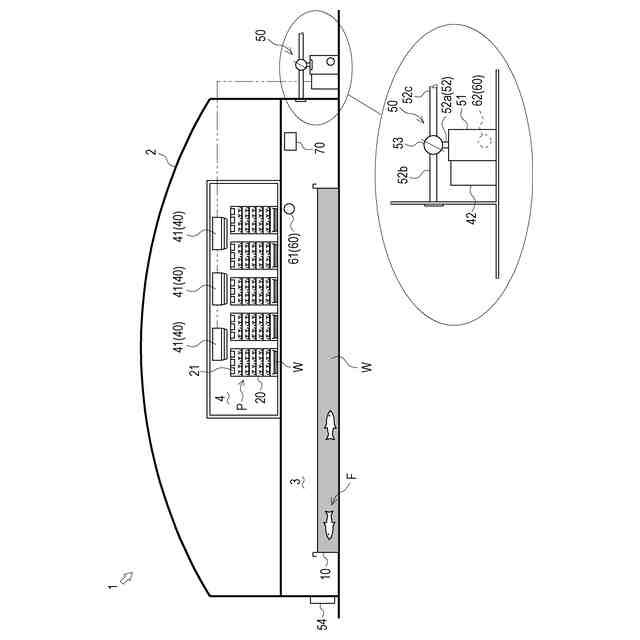

【解決手段】養殖場3及び栽培室4を有する建物2において、飼育水Wを用いて魚Fの養殖及び植物Pの栽培を行うアクアポニックスシステム1,1Aであって、養殖場3に設けられ魚Fを養殖する養殖槽10と、栽培室4に設けられ、植物Pに光を照射可能なLED照明21を有し、植物Pの栽培を行う栽培槽20と、LED照明21の排熱を回収可能な空調装置40と、空調装置40によって回収された排熱を養殖場3に供給可能な空気供給装置50と、を具備する。
【選択図】図1
特許請求の範囲【請求項１】
養殖場及び栽培室を有する建物において、飼育水を用いて魚の養殖及び植物の栽培を行うアクアポニックスシステムであって、
前記養殖場に設けられ魚を養殖する養殖槽と、
前記栽培室に設けられ、前記植物に光を照射可能な人工光源を有し、前記植物の栽培を行う栽培槽と、
前記人工光源の排熱を回収可能な排熱回収部と、
前記排熱回収部によって回収された前記排熱を前記養殖場に供給可能な排熱供給部と、
を具備する、
アクアポニックスシステム。
続きを表示（約 1,400 文字）【請求項２】
前記排熱供給部は、
前記排熱を貯留可能な排熱貯留部と、
前記排熱貯留部に貯留された前記排熱を含む空気を前記養殖場に供給可能なエアダクトと、
を具備する、
請求項１に記載のアクアポニックスシステム。
【請求項３】
前記エアダクトは、
前記排熱を含む前記空気を前記養殖場に供給可能な第一経路と、前記排熱を含む前記空気を前記建物の屋外に開放可能な第二経路とに分岐しており、
前記排熱供給部は、
前記排熱を含む空気を、前記第一経路を介して前記養殖場に供給する第一状態と、前記第二経路を介して前記屋外に開放する第二状態と、に切り替え可能な第一切替部を具備する、
請求項２に記載のアクアポニックスシステム。
【請求項４】

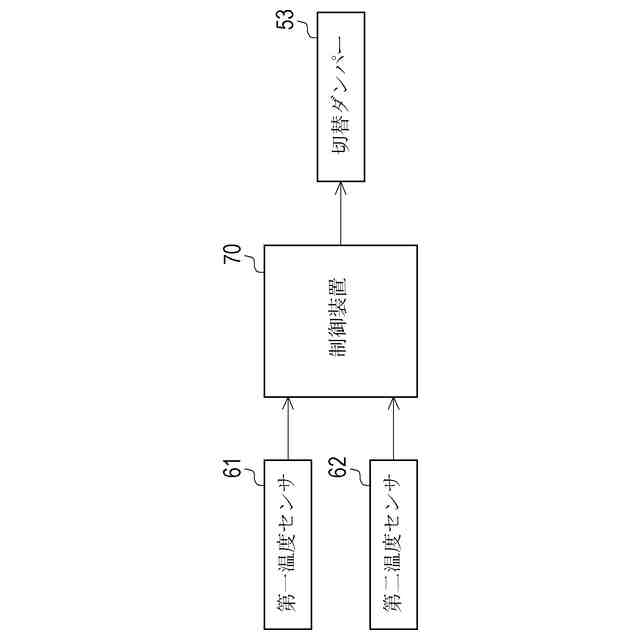

前記養殖場の空気温度を検知可能な第一温度検知部と、

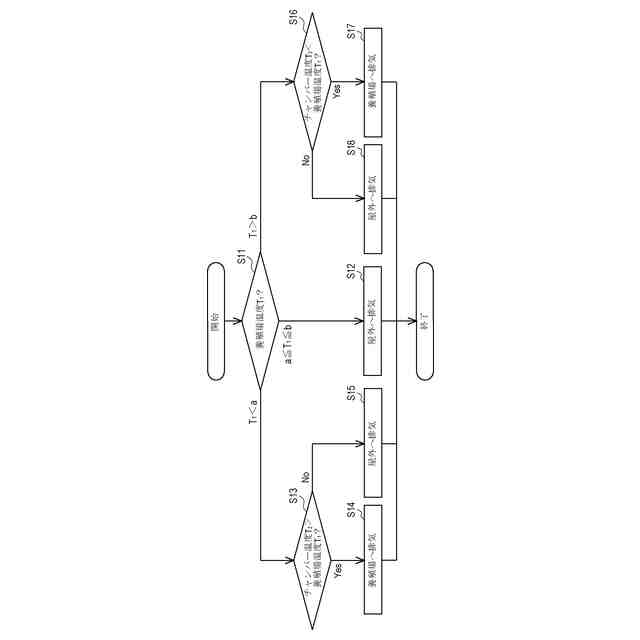

前記養殖場の空気温度が所定の閾値未満である場合、前記第一切替部を前記第一状態に切り替え可能であり、前記養殖場の空気温度が所定の閾値以上である場合、前記第一切替部を前記第二状態に切り替え可能である制御部と、
を具備する、
請求項３に記載のアクアポニックスシステム。
【請求項５】
前記排熱貯留部の空気温度を検知可能な第二温度検知部を具備し、
前記制御部は、
前記養殖場の空気温度が所定の閾値未満である場合であっても、前記排熱貯留部の空気温度が前記養殖場の空気温度よりも高くない場合、前記第一切替部を前記第二状態に切り替え可能である、
請求項４に記載のアクアポニックスシステム。
【請求項６】
前記排熱回収部は、
前記人工光源の放熱部分に冷媒を流通させることにより、前記人工光源の前記排熱を回収可能であり、
前記排熱供給部は、
前記排熱を含む前記冷媒を循環させる冷媒配管と、
前記冷媒配管を循環する前記冷媒と前記養殖槽の前記飼育水又は前記養殖槽に供給する前記飼育水との間で熱交換を行うことにより、前記排熱を前記養殖槽の前記飼育水に供給可能な熱交換器と、
を具備する、
請求項１に記載のアクアポニックスシステム。
【請求項７】
前記排熱供給部は、
前記排熱を前記建物の屋外に放熱可能なラジエーターを具備し、
前記冷媒配管は、
前記排熱を含む前記冷媒を前記熱交換器に供給可能な第三経路と、前記冷媒を前記ラジエーターに供給可能な第四経路とに分岐しており、
前記排熱供給部は、
前記排熱を含む前記冷媒を、前記第三経路を介して前記熱交換器に供給する第三状態と、前記第四経路を介して前記ラジエーターに供給する第四状態と、に切り替え可能な第二切替部を具備する、
請求項６に記載のアクアポニックスシステム。
【請求項８】

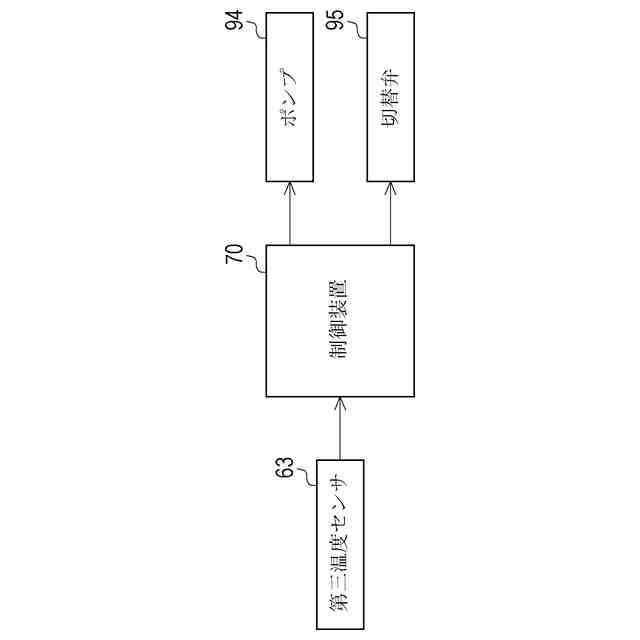

前記養殖槽の前記飼育水又は前記養殖槽に供給する前記飼育水の水温を検知可能な第三温度検知部と、
前記養殖槽の前記飼育水又は前記養殖槽に供給する前記飼育水の水温が所定の閾値よりも低い場合、前記第二切替部を前記第三状態に切り替え可能であり、前記養殖槽の前記飼育水又は前記養殖槽に供給する前記飼育水の水温が所定の閾値よりも低くない場合、前記第二切替部を前記第四状態に切り替え可能である制御部と、
を具備する、
請求項７に記載のアクアポニックスシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、魚の養殖と植物の栽培とを組み合わせたアクアポニックスシステムの技術に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
従来、魚の養殖と植物の栽培とを組み合わせたアクアポニックスシステムの技術は公知となっている。例えば、特許文献１に記載の如くである。
【０００３】
特許文献１には、陸上養殖により魚海類を飼育する飼育槽と、水耕栽培により植物を栽培する栽培ベッドと、を備えるアクアポニックスシステムが開示されている。上記アクアポニックスシステムでは、飼育槽及び栽培ベッドに液体（飼育水）を循環させることで、魚海類の飼育と植物の栽培とを同時に行うことができる。
【０００４】
このようなアクアポニックスシステムの飼育槽では、一般的に電気エネルギーを用いて飼育水の水温調整を行っている。飼育水の水温調整の方式としては、例えば、飼育水を直接的に冷暖機へ循環させ水温調整を行う「循環方式」、クッションタンク内の水を冷却又は加温して熱交換器内を循環させることにより水温調整を行う「クッションタンク式」、水槽設備全体を建屋で覆い建屋内の空調装置で水温調整を行う「空調制御方式」等が用いられている。
【０００５】
上記従来の陸上養殖の水温調整方式では、いずれの方式であっても水温調整のために多くのエネルギーを消費し電気代がかかることから、陸上養殖全体の生産コストを圧迫する要因となっている。そのため、養殖槽の水温の調整にかかるエネルギーコストを削減することが大きな課題となっている。
【先行技術文献】
【特許文献】
【０００６】
特許６０４７７４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は以上の如き状況に鑑みてなされたものであり、その解決しようとする課題は、養殖槽の水温の調整にかかるエネルギーコストを削減することができるアクアポニックスシステムを提供することである。
【課題を解決するための手段】
【０００８】
本発明の解決しようとする課題は以上の如くであり、次にこの課題を解決するための手段を説明する。
【０００９】
即ち、請求項１においては、養殖場及び栽培室を有する建物において、飼育水を用いて魚の養殖及び植物の栽培を行うアクアポニックスシステムであって、前記養殖場に設けられ魚を養殖する養殖槽と、前記栽培室に設けられ、前記植物に光を照射可能な人工光源を有し、前記植物の栽培を行う栽培槽と、前記人工光源の排熱を回収可能な排熱回収部と、前記排熱回収部によって回収された前記排熱を前記養殖場に供給可能な排熱供給部と、を具備するものである。
【００１０】
請求項２においては、前記排熱供給部は、前記排熱を貯留可能な排熱貯留部と、前記排熱貯留部に貯留された前記排熱を含む空気を前記養殖場に供給可能なエアダクトと、を具備するものである。
（【００１１】以降は省略されています）
