公開番号2025173911
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024079778
出願日2024-05-15
発明の名称産卵床
出願人個人
代理人
主分類A01K 63/00 20170101AFI20251120BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】基部から脚部が脱落するのを防ぐことができる産卵床とする。
【解決手段】中央に孔部が形成された基部1と、一体に形成された上部から下方へ複数の棒状の部材に分かれ、上部が孔部に固定される脚部2と、基部1に対して互いに反対側の側面に取り付けられる一対の固定具3と、一対の固定具3のそれぞれから基部1の上部を通り、脚部2の上部の下側を支持する紐状部材4と、を有する。
【選択図】図3

特許請求の範囲【請求項１】
水よりも密度の低い素材から形成され、中央に孔部が形成された基部と、
一体に形成された上部から下方へ複数の棒状の部材に分かれ、前記上部が前記孔部に固定される脚部と、
前記基部に対して互いに反対側の側面に取り付けられる一対の固定具と、
前記一対の固定具によって前記基部に固定され、前記一対の固定具のそれぞれから前記基部の上部を通り、前記脚部の上部を支持する紐状部材と、を有する産卵床。
続きを表示（約 41 文字）【請求項２】
前記紐状部材は輪ゴムである請求項１に記載の産卵床。

発明の詳細な説明【技術分野】
【０００１】
本発明は、メダカ等の魚に使用される産卵床に関するものである。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
従来、メダカ等の産卵床として、水面近くに浮かせて使用するものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－４２４９０
特開２０１９－１２９７５３
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の産卵床においては、脚部が劣化してドーナツ状の基部から脱落することがあった。
【０００５】
そこで、本発明においては、基部から脚部が脱落することを防ぐ産卵床を提供することを目的とする。
【課題を解決するための手段】
【０００６】
水よりも密度の低い素材から形成され、中央に孔部が形成された基部と、
一体に形成された上部から下方へ複数の棒状の部材に分かれ、前記上部が前記孔部に固定される脚部と、
前記基部に対して互いに反対側の側面に取り付けられる一対の固定具と、
前記一対の固定具によって前記基部に固定され、前記一対の固定具のそれぞれから前記基部の上部を通り、前記脚部の上部を支持する紐状部材と、を有する産卵床とする。
【発明の効果】
【０００７】
本発明によれば、基部から脚部が脱落するのを防ぐことができる。
【図面の簡単な説明】
【０００８】
本願の産卵床の分解図である。
本願の組み立て途中を示す斜視図である。

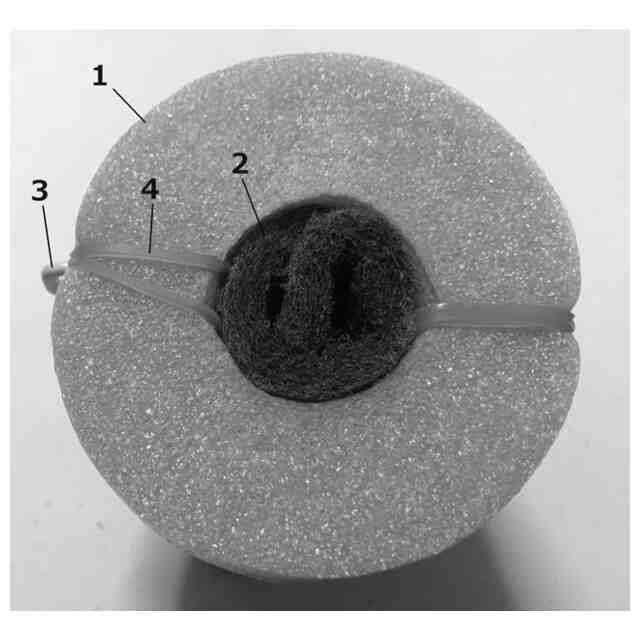

本願の産卵床の平面図である。
本願の産卵床の固定具を示す側面図である。

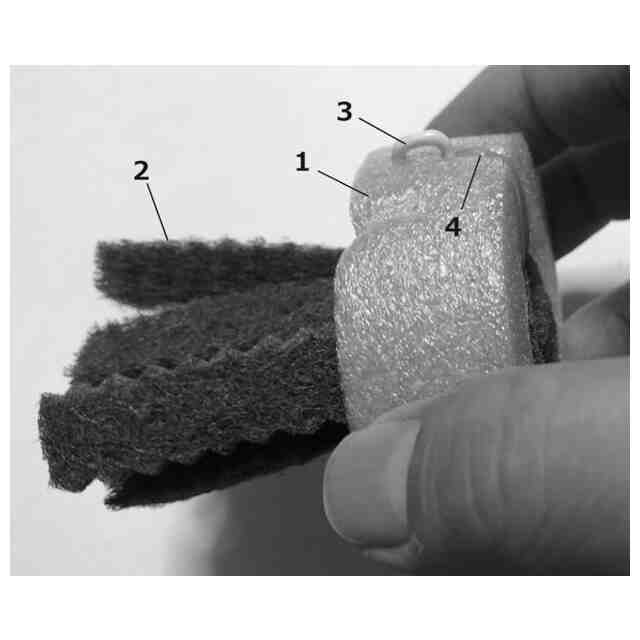

本願の産卵床を固定具側から見た側面図である。
本願の産卵床の底面図である。
【発明を実施するための形態】
【０００９】
本願の第１実施形態に係る産卵床について説明する。本実施形態に係る産卵床は、中央に孔部が形成された基部１と、一体に形成された上部から下方へ複数の棒状の部材に分かれ、上部が孔部に固定される脚部２と、基部１に対して互いに反対側の側面に取り付けられる一対の固定具３と、一対の固定具３によって基部１に固定され、一対の固定具３のそれぞれから基部１の上部を通り、脚部２の上部の下側を支持する紐状部材４と、を有する。なお、本願において上下を言うときは、産卵床を水に入れて使用している状態における上下を意味するものとする。
【００１０】
紐状部材４は、輪ゴムを用いることが好ましいが、これに限られず伸縮性のない紐とすることもできる。固定具３は、図に示すものに限らず、紐状部材４を基部１に固定できるものであれば良い。
（【００１１】以降は省略されています）
