発明の名称噴霧器ノズル
出願人個人
代理人
主分類A01M 7/00 20060101AFI20251105BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】果実着色剤等の噴霧用として、薬剤の均等散布性に優れ、散布時間が短時間になる噴口を提供すること。
【解決手段】
噴口は、果実に均等に霧状の薬剤が高圧で散布できる複数の噴霧ノズル2を有し、当該噴霧ノズルがリング状、多角形またはC字型の中空管の均等な位置に配置されている形状であり、当該噴口からの全噴霧量が0.8～2ml/sの範囲である。
【選択図】図1
特許請求の範囲【請求項１】
果実に均等に霧状の薬剤が高圧で散布できる複数の噴霧ノズルを有し、当該噴霧ノズルがリング状、多角形またはＣ字型の中空管の均等な位置に配置されている形状であり、当該噴霧ノズルからの全噴霧量が０．８～２ｍｌ／ｓの範囲であることを特徴とする噴口。
続きを表示（約 240 文字）【請求項２】
薬剤が着色剤であることを特徴とする請求項１記載の噴口。
【請求項３】
複数の噴霧ノズルがリング状、多角形またはＣ字型の中空管の５角形の各頂点の位置に配置されていることを特徴とする請求項１記載の噴口。
【請求項４】
噴口の耐圧性が０．２～０．５ＭＰａであることを特徴とする請求項１記載の噴口。
【請求項５】
リング状、多角形またはＣ字型の中空管の内径が３φ～１０φであることを特徴とする請求項１記載の噴口。

発明の詳細な説明【技術分野】
【０００１】
本発明は、果実の表面に薬剤を霧状かつ均等に噴霧する噴口に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
これまで果実に農薬等の薬剤を噴霧する噴口が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７６２７５号公報
【非特許文献】
【０００４】
オーミヤクロン噴口ｈｔｔｐｓ：／／ｗｗｗ．ｍｏｎｏｔａｒｏ．ｃｏｍ／ｇ／０６３１７５２４／
Ｈａｏｗｅｃｉｂ社スプレーノズルｈｔｔｐｓ：／／ｗｗｗ．ａｍａｚｏｎ．ｉｎ／Ｓｐｒａｙｅｒ－Ｎｏｚｚｌｅ－Ｐｒｏｍｏｔｉｎｇ－Ｐｌａｓｔｉｃ－Ｇａｒｄｅｎｉｎｇ／ｄｐ／Ｂ０ＣＦＹ１ＱＶ６８
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の薬剤噴霧用の噴口は、除草剤や農薬等の薬剤噴霧に適した構造を有する噴口であり、噴霧領域や噴霧量において果実着色剤等の噴霧用として流用することは困難であった。すなわち、薬剤散布において均等散布性に乏しくなり、散布時間が長引くという問題があった。
【課題を解決するための手段】
【０００６】
上記従来の薬剤噴霧用噴口の問題に鑑み、本発明者は鋭意検討し、本発明を完成させた。
即ち、本発明は、果実に均等に霧状の薬剤が高圧で散布できる複数の噴霧ノズルを有し、当該噴霧ノズルがリング状、多角形またはＣ字型の中空管の均等な位置に配置されている形状であり、当該噴口からの全噴霧量が０．８～２ｍｌ／ｓの範囲であることを特徴とする噴口に関する。
【０００７】
本発明において、使用する薬剤は、果実に対して使用するものであれば特に限定はされないが、例えば着色剤であってもよく、複数の噴霧ノズルがリング状、多角形またはＣ字型の中空管の５角形の各頂点の位置に配置されていても良い。また、噴口の耐圧性は０．３～０．５ＭＰａであることが好ましく、リング状、多角形またはＣ字型の中空管の内径が３φ～１０φであっても良い。
言い換えると本発明の噴口は、果実等の表面に噴霧するための噴口であって、果実や果房に対し均一に薬剤を噴霧させる構造を有し、さらに高圧での散布に適した噴霧ノズルを使用することで粒子の細かい霧を噴霧することができ、さらに均一に散布ができるよう同円周上に５箇所のノズルを均等に配置することで、果実や果房に均一に散布することができる噴口に関する。
【発明の効果】
【０００８】
本発明の噴口は、１回の操作で果実に対し十分量の薬剤を均等に噴霧することができ、噴霧工程を完了することができる。その結果、作業時間の短縮が可能となり、また、噴霧作業者にとっては頭上の作業時間を軽減することで、作業労力軽減に大きく貢献することができる。さらに、本発明の噴口は、プラスチック素材、アルミ素材を使用することで軽量化が可能となり、噴霧作業者が女性、高齢者であっても当該噴霧作業でも疲れにくいという効果を有する。
【図面の簡単な説明】
【０００９】

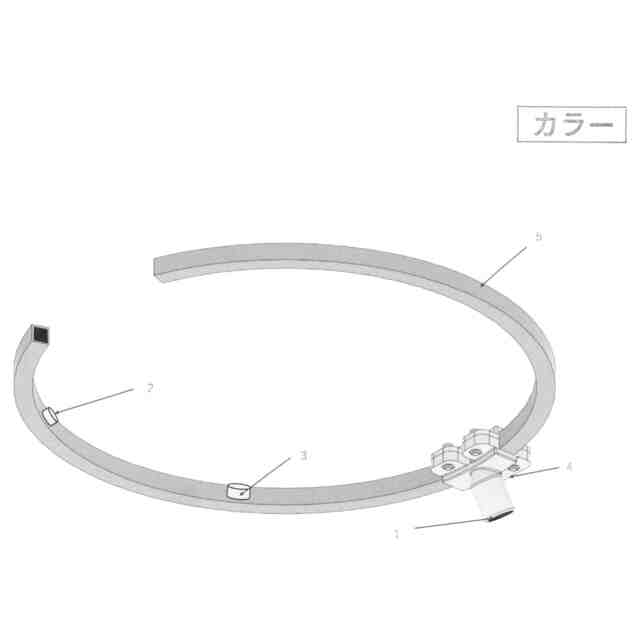

本発明の噴口の一例を示した図である。

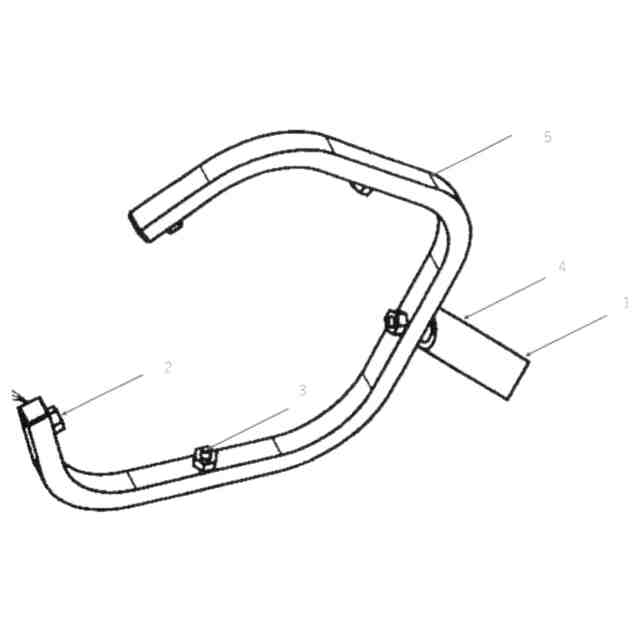

本発明の噴口の別の一例を示した図である。

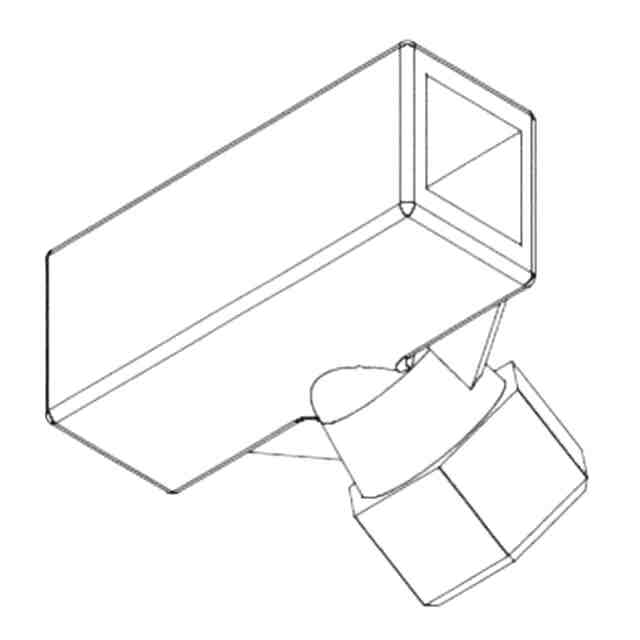

本発明の噴口の支持部の一例を示した図である。
本発明の噴口の実物例を示す図である。
【発明を実施するための形態】
【００１０】
本発明の噴口は、果実に均等に霧状の薬剤が高圧で散布できる複数の噴霧ノズルを有している。当該噴霧ノズルは、均等に霧状の薬剤が高圧で散布される形状であれば限定はないが、例えば市販の噴霧ノズルを使用することができる。本発明で使用する噴霧ノズルは、ノズル口より円錐状に４０度から１２０度の角度で噴霧できるのもが好ましく、特に好ましくは５０度から８０度の角度で噴霧できるノズルである。また、本発明の噴霧ノズルは、噴霧時の粒子のサイズとしては、２～１０μｍになるものが好ましく、特に好ましくは３～７μｍのものである。
（【００１１】以降は省略されています）
