公開番号2025167214
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071625
出願日2024-04-25
発明の名称収穫機
出願人松山株式会社
代理人個人,個人
主分類A01D 17/00 20060101AFI20251030BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】作業者の負担軽減を図ることができる収穫機を提供する。

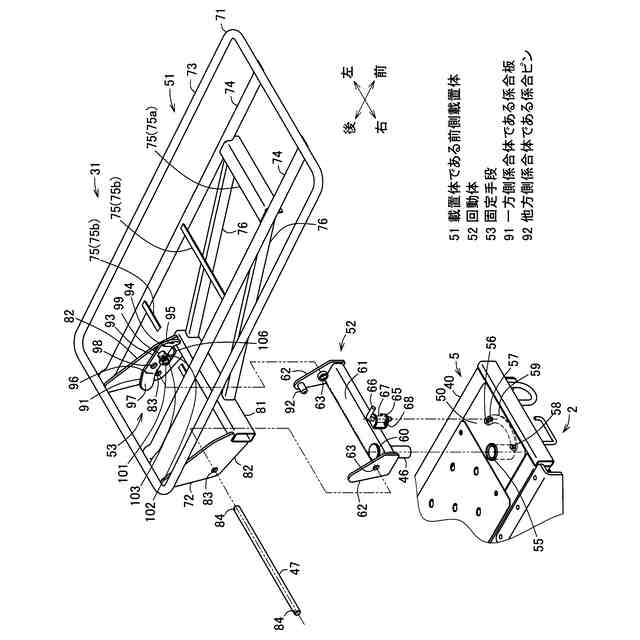

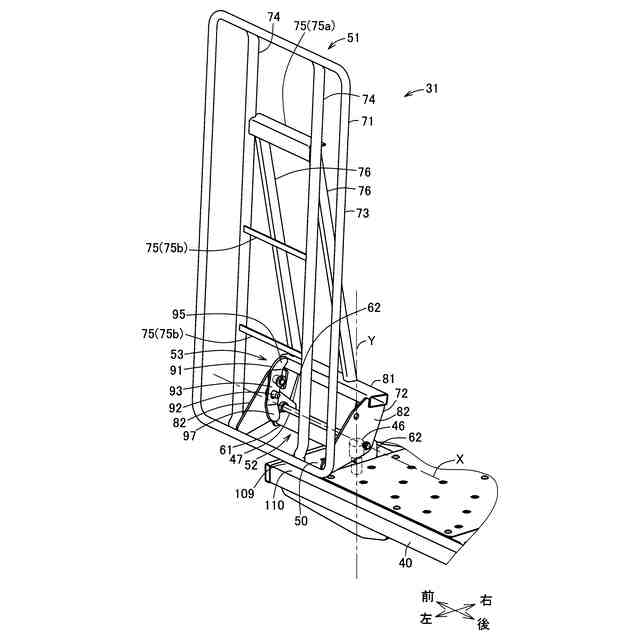

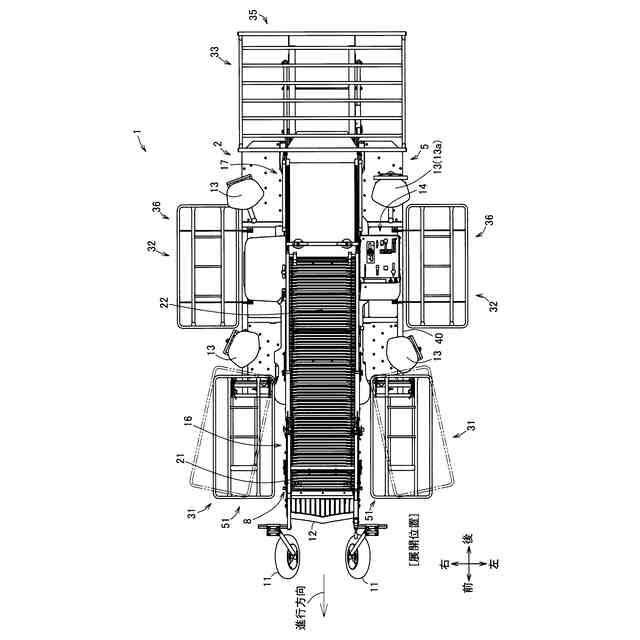

【解決手段】収穫機は、収穫機本体と、コンテナを載置する前側載置部31とを備える。前側載置部31は、水平方向に回動可能でかつ上下方向に回動可能な前側載置体51を有する。前記載置体51は、上方への回動と水平方向への回動とにより、その下面側が前記収穫機本体側を向いた起立状の格納状態となる。
【選択図】図12
特許請求の範囲【請求項１】

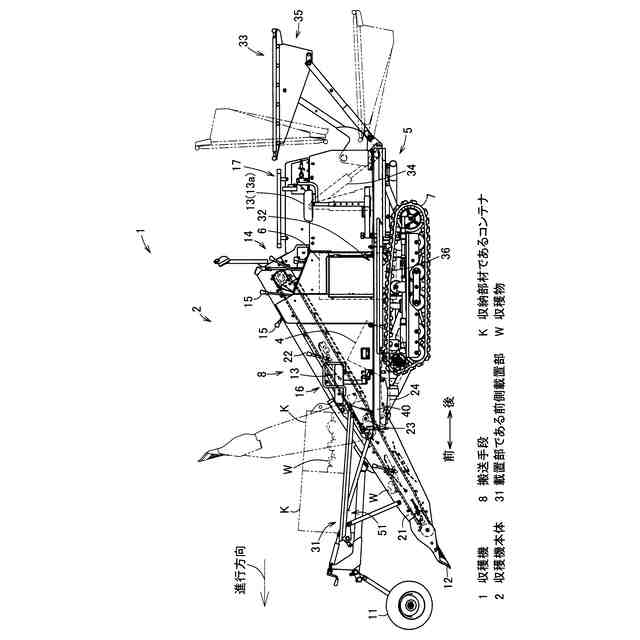

収穫物を搬送する搬送手段を有する収穫機本体と、
前記収穫物が収納される収納部材が載置される載置部とを備え、
前記載置部は、水平方向に回動可能でかつ上下方向に回動可能な載置体を有し、
前記載置体は、上方への回動と水平方向への回動とにより、その下面側が前記収穫機本体側を向いた格納状態となる
ことを特徴とする収穫機。
続きを表示（約 770 文字）【請求項２】
収穫物を搬送する搬送手段を有する収穫機本体と、
前記収穫物が収納される収納部材が載置される載置部とを備え、
前記載置部は、
前記収穫機本体に水平方向に回動可能に設けられた回動体と、
前記回動体に上下方向に回動可能に設けられた載置体とを有し、
前記載置体の上方への回動と前記回動体の水平方向への回動とにより、前記載置体がその下面側が前記収穫機本体側を向いた格納状態となる
ことを特徴とする収穫機。
【請求項３】
載置体を上方に回動させた後、回動体を水平方向に回動させることにより、前記載置体がその下面側が収穫機本体側を向いた格納状態となる
ことを特徴とする請求項２記載の収穫機。
【請求項４】

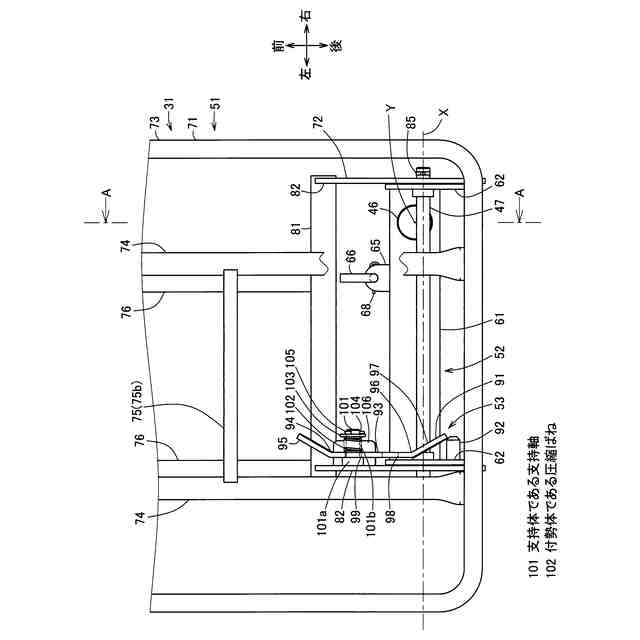

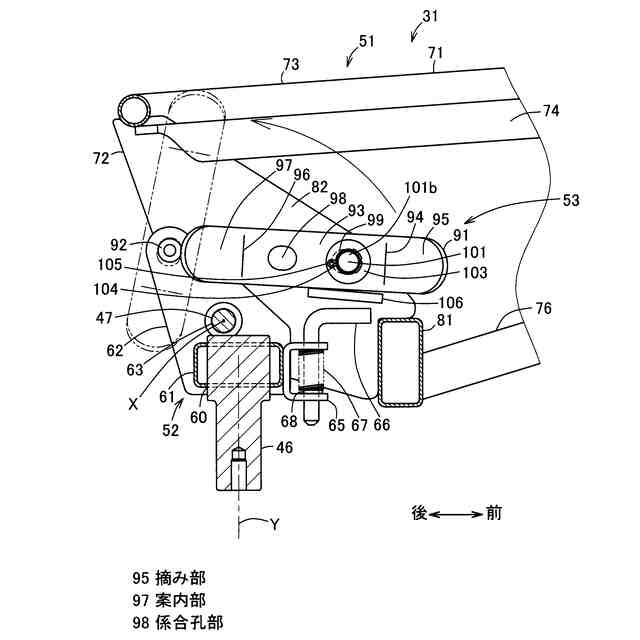

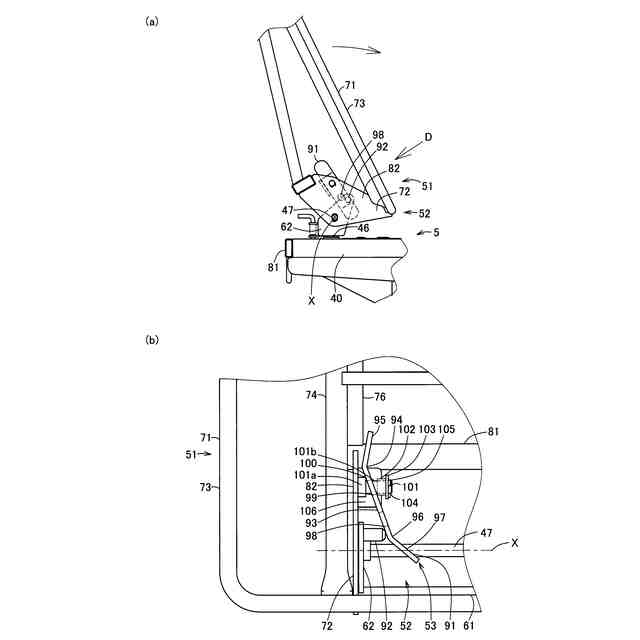

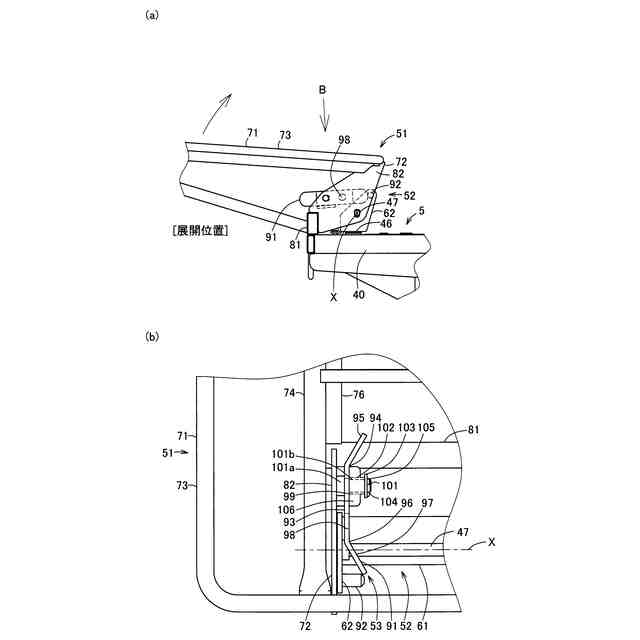

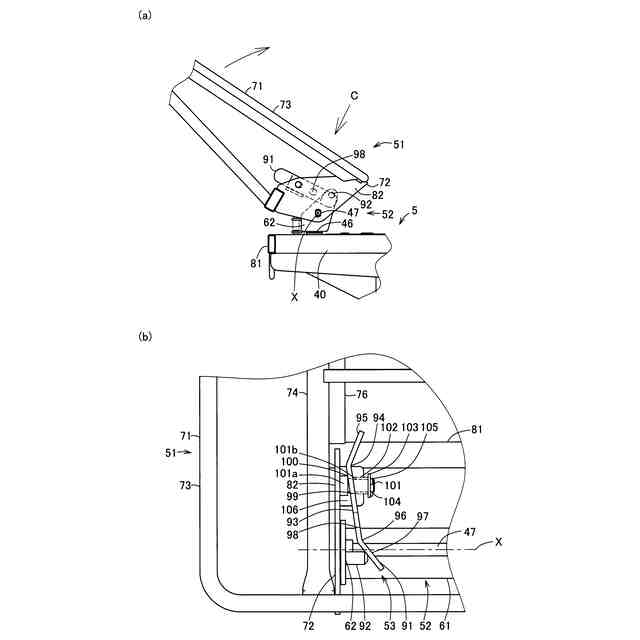

載置部は、上方回動により折畳位置に位置する載置体を前記折畳位置に固定するための固定手段を有し、
前記固定手段による固定が解除された場合において、前記載置体が収穫機本体側とは反対側に向かって下方回動したときには、その下方回動が回動規制部にて規制される
ことを特徴とする請求項１ないし３のいずれか一記載の収穫機。
【請求項５】
回動規制部は、収穫機本体のフレーム部のうち載置体が当接する部分にて構成されている
ことを特徴とする請求項４記載の収穫機。
【請求項６】
載置部は、上方回動により折畳位置に位置する載置体を前記折畳位置に固定するための固定手段を有し、
前記固定手段による固定が解除された場合において、前記載置体が収穫機本体側に向かって下方回動したときには、その下方回動が搬送手段との当接により規制される
ことを特徴とする請求項１ないし３のいずれか一記載の収穫機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、収穫機に関するものである。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
従来、例えば下記の特許文献１に記載された収穫機が知られている。
【０００３】

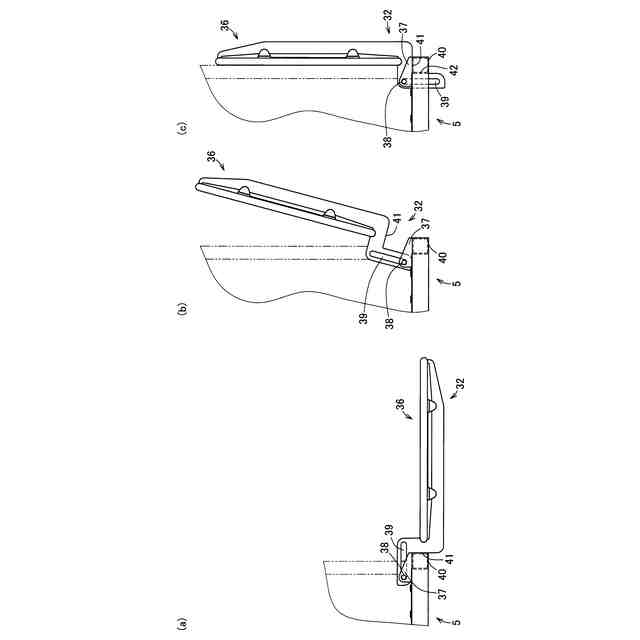

この従来の収穫機は、収穫物を搬送する搬送手段を有する収穫機本体と、収穫物が収納される収納部材であるコンテナが載置されるコンテナ台とを備えており、このコンテナ台は、例えば運搬時等に上方への回動により折り畳んで格納できるように構成されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－３４２８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上記従来の収穫機では、コンテナ台（載置体）の格納状態時において、このコンテナ台の下面側が収穫機本体側とは反対側である外側を向いている。
【０００６】
それゆえ、例えば運搬時等にコンテナ台が外側に下方回動しないように、作業者はロープ等を用いてそのコンテナ台を固縛する必要があり、手間を要する。
【０００７】
そこで、本発明の実施形態の課題の一つは、作業者の負担軽減を図ることができる収穫機を提供することにある。
【課題を解決するための手段】
【０００８】
本発明の実施形態に係る収穫機は、収穫物を搬送する搬送手段を有する収穫機本体と、前記収穫物が収納される収納部材が載置される載置部とを備え、前記載置部は、水平方向に回動可能でかつ上下方向に回動可能な載置体を有し、前記載置体は、上方への回動と水平方向への回動とにより、その下面側が前記収穫機本体側を向いた格納状態となるものである。
【０００９】
また、本発明の実施形態に係る収穫機は、収穫物を搬送する搬送手段を有する収穫機本体と、前記収穫物が収納される収納部材が載置される載置部とを備え、前記載置部は、前記収穫機本体に水平方向に回動可能に設けられた回動体と、前記回動体に上下方向に回動可能に設けられた載置体とを有し、前記載置体の上方への回動と前記回動体の水平方向への回動とにより、前記載置体がその下面側が前記収穫機本体側を向いた格納状態となるものである。
【発明の効果】
【００１０】
本発明の実施形態によれば、作業者の負担軽減を図ることができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
