特許ウォッチ

公開番号2025164980
公報種別公開特許公報(A)
公開日2025-11-04
出願番号2024068795
出願日2024-04-22
発明の名称表示システム
出願人株式会社ナベル
代理人
主分類A01K 41/00 20060101AFI20251027BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】孵化率に影響する孵卵装置内の環境に関わる情報をユーザにわかりやすく表示する。
【解決手段】本実施形態の表示システム6は、情報取得部61と、表示制御部62と、受信部63とを備える。情報取得部61は、孵卵室内の温度情報、孵卵室内の湿度情報、孵卵室内の二酸化炭素情報、及び、孵化室の運転状況に関する情報を取得する。表示制御部62は、複数の前記情報の時間変化を項目ごとにグラフ化して同一画面上に並べて表示する。受信部63は、グラフ80の並べ方に関する指示を受信する。表示制御部62は、前記指示を受信すると、所定項目のグラフ80の表示位置を変更して互いに関連する情報を上下に並べて表示する。
【選択図】図2
特許請求の範囲【請求項１】
孵卵室内の温度情報、孵卵室内の湿度情報、孵卵室内の二酸化炭素情報、及び、孵化室の運転状況に関する情報を取得する情報取得部と、
複数の前記情報の時間変化を項目ごとにグラフ化して同一画面上に並べて表示する表示制御部と、
グラフの並べ方に関する指示を受信する受信部とを備えた表示システムにおいて、
表示制御部は、前記指示を受信すると、所定項目のグラフの表示位置を変更して互いに関連する情報を上下に並べて表示する、表示システム。
続きを表示（約 75 文字）【請求項２】
前記表示制御部は、一の項目のグラフに、過去の所定の同一項目のグラフの波形を重ねて表示する、請求項１記載の表示システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、孵卵装置内の環境に関わる情報についての表示システムに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
種卵を孵化させる孵卵装置として、特許文献１に示すものが知られている。この孵卵装置は、ファンと、ファンに供給される空気の温度を調整するための冷却手段及び加熱手段と、内部の温度を測定する温度センサを備えている。そして、温度センサの測定値に基づいて、冷却手段や加熱手段を動作させ、例えば室内の温度が３７．８℃前後の一定値になるように制御されている。特に、個々の種卵が発する熱量は様々な要因によって変化する。そして、複数の要因から孵化率が決定されるという事情があるため、孵卵装置内の温度などの測定値を観測したり、冷却手段や加熱手段の運転状況を観測したりすることは特に重要である。
【０００３】
そこで、これら孵卵装置内の環境に関わる全ての情報をモニターで一画面に表示するものが考えられている。しかし、孵卵装置内の環境に関わる情報は多岐にわたり、また、情報によって単位などがそろっていないため、複数の項目を一度に表示するとわかりにくいという問題がある。また、様々な要因によって、どの情報に特に注目するか、どの情報の組み合わせに注目するかが変わってくることがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０１３－２５５４３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、孵化率に影響する孵卵装置内の環境に関わる情報をユーザにわかりやすく表示する表示システムを提供する。
【課題を解決するための手段】
【０００６】
本発明の表示システムは、孵卵室内の温度情報、孵卵室内の湿度情報、孵卵室内の二酸化炭素情報、及び、孵化室の運転状況に関する情報を取得する情報取得部と、複数の前記情報の時間変化を項目ごとにグラフ化して同一画面上に並べて表示する表示制御部と、グラフの並べ方に関する指示を受信する受信部とを備えた表示システムにおいて、表示制御部は、前記指示を受信すると、所定項目のグラフの表示位置を変更して互いに関連する情報を上下に並べて表示する。
【０００７】
この発明の上記および他の目的、特徴、局面および利点は、添付の図面と関連して理解されるこの発明に関する次の詳細な説明から明らかとなるであろう。
【図面の簡単な説明】
【０００８】

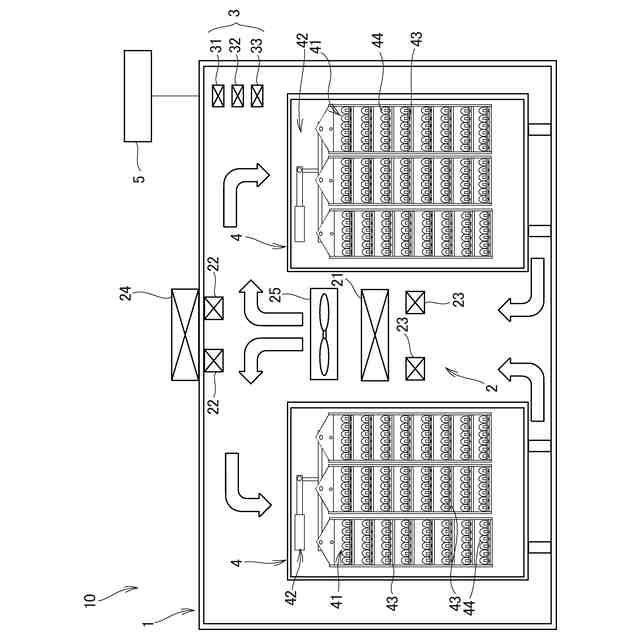

本発明の一実施形態の孵卵装置の構成を模式的に示す正面図である。

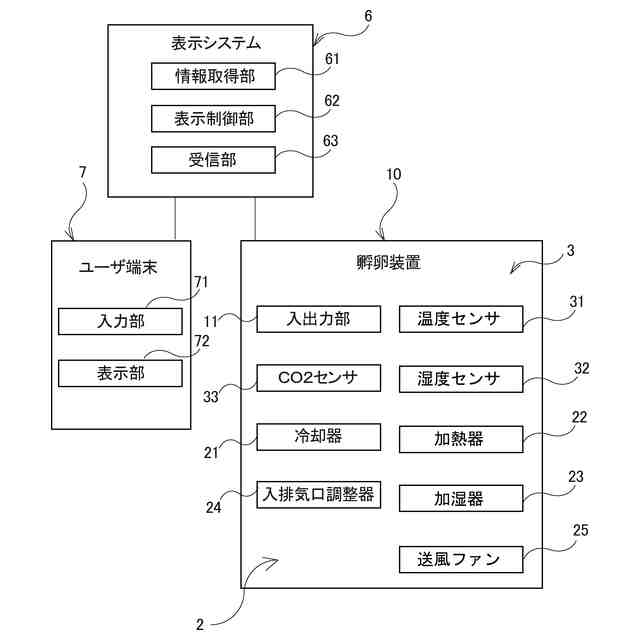

同実施形態にかかる表示システムを含む構成を示すブロック図である。

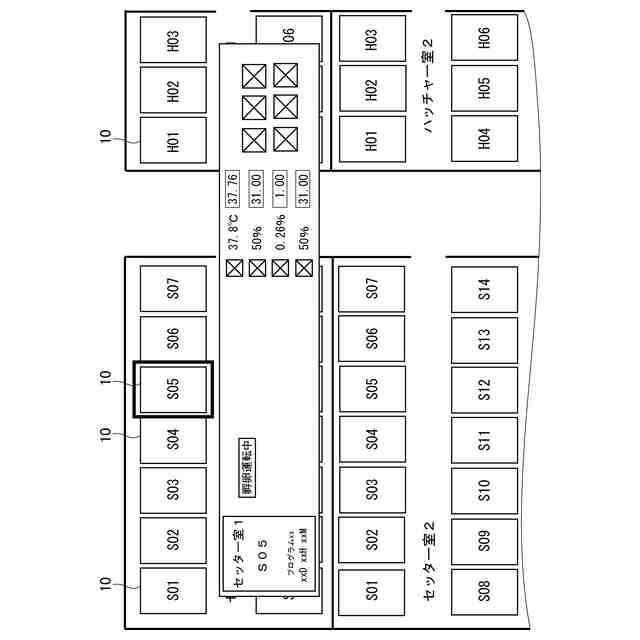

同実施形態の孵卵装置のレイアウト表示画面の画像である。

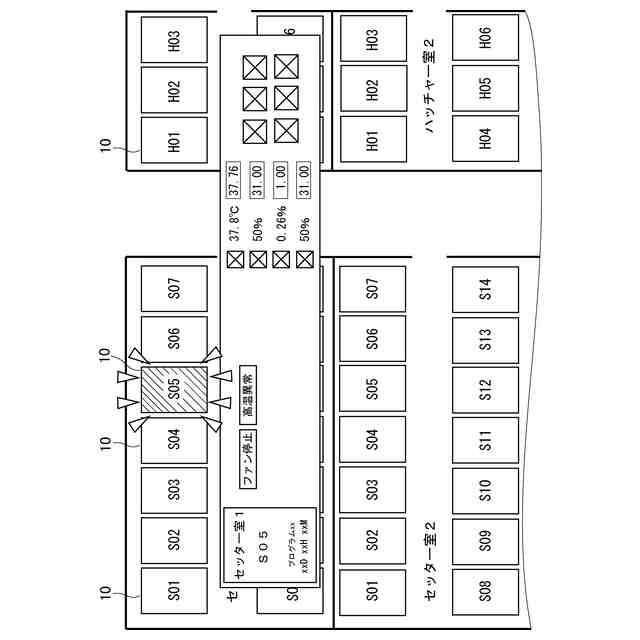

同実施形態の孵卵装置のレイアウト表示画面の画像である。

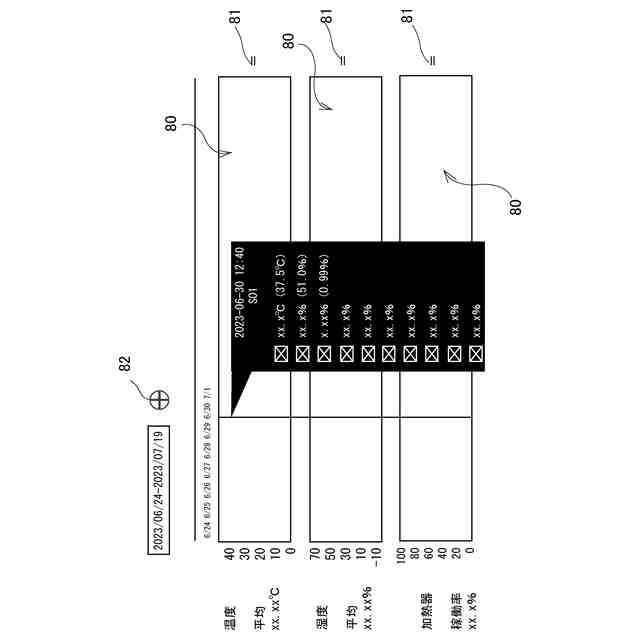

同実施形態のグラフ表示画面の画像である。

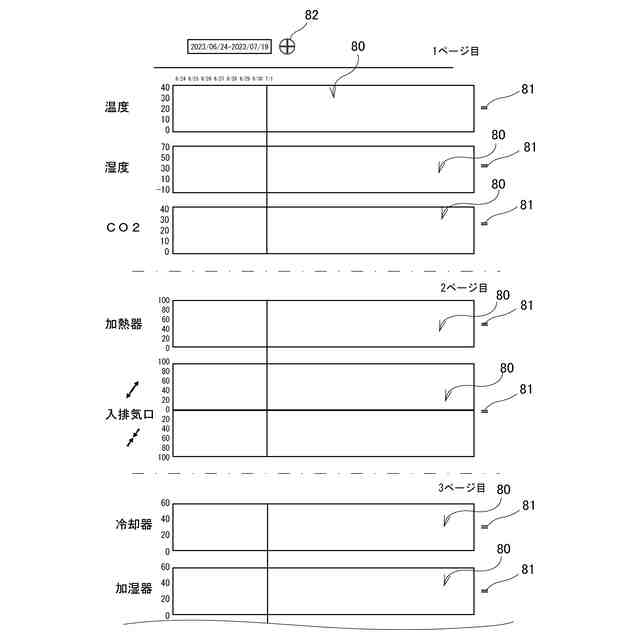

同実施形態のグラフ表示画面の画像である。

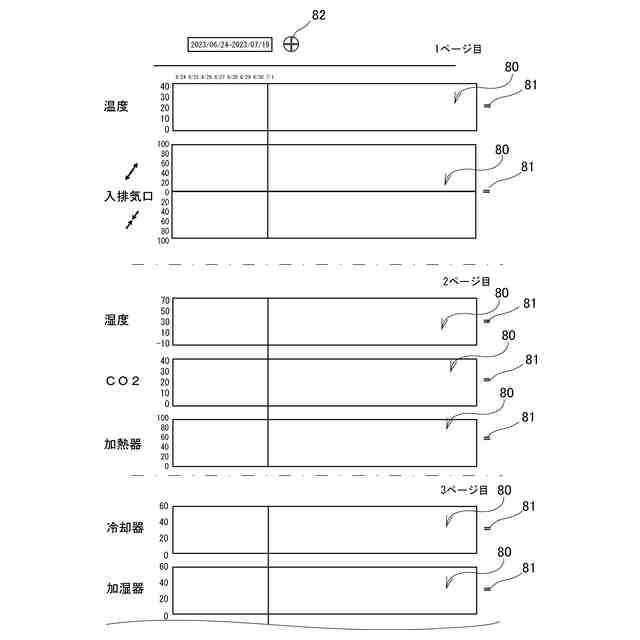

同実施形態のグラフ表示画面の画像である。
同実施形態のグラフ表示画面の画像である。
【発明を実施するための形態】
【０００９】
以下、本発明の一実施形態について、図１～図８を参照して説明する。本実施形態にかかる表示システム６は、孵卵装置１０に用いられるものである。
【００１０】
孵卵装置１０は、図１に示すように、内部に孵卵室が形成されたケーシング１と、孵卵室内の環境の調整を行う環境調節機器２と、孵卵室内の環境を測定するセンサ３と、孵卵室に設置されるラック４とを備えている。
（【００１１】以降は省略されています）
