公開番号2025173245
公報種別公開特許公報(A)
公開日2025-11-27
出願番号2024078741
出願日2024-05-14
発明の名称制御装置
出願人株式会社TMEIC
代理人弁理士法人iX
主分類H02M 7/12 20060101AFI20251119BHJP(電力の発電,変換,配電)
要約【課題】制御回路の開発および生産を効率化できる制御装置を提供する。
【解決手段】実施形態に係る制御装置は、電力装置の運転を制御する。この制御装置は、入力可能な最大の信号数に対応した入力数および前記入力数よりも多い数の信号割振数を有する信号割振回路を備える。前記信号割振回路は、前記信号割振数を少なくとも1回設定することを可能とする。
【選択図】図2
特許請求の範囲【請求項１】
電力装置の運転を制御する制御装置であって、
入力可能な最大の信号数に対応した入力数および前記入力数よりも多い数の信号割振数を有する信号割振回路を備え、
前記信号割振回路は、前記信号割振数を少なくとも１回設定することを可能とする制御装置。
続きを表示（約 330 文字）【請求項２】
前記信号割振回路は、前記入力数の入力信号を入力するマルチプレクサを有し、前記マルチプレクサの信号選択によって、前記信号割振数を設定する請求項１記載の制御装置。
【請求項３】
前記マルチプレクサに、前記信号割振数を設定するための選択信号をあらかじめ設定されたプログラムによって設定するマイコンをさらに備えた請求項２記載の制御装置。
【請求項４】
電力装置の運転を制御する制御装置であって、
出力可能な最大の信号数に対応した出力数および前記出力数よりも多い数の信号割振数を有する信号割振回路を備え、
前記信号割振回路は、前記信号割振数を少なくとも１回設定することを可能とする制御装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、電力変換装置や回路遮断装置などの大電力用途の電力装置のための制御装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
交流電力系統や直流電力系統等に利用される電力変換装置や回路遮断装置等は、その用途ごとに装置の機能や構成が決定され、多品種で少量の製造となることがある。装置ごとに制御部や制御装置等を構成する制御回路を一から設計したのでは、さまざまな点で効率が低下する。
【０００３】
多品種少量生産の電力装置の制御装置の開発および生産を効率化したいとの要求が強い。
【先行技術文献】
【特許文献】
【０００４】
特開２００４－５１５１９９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の実施形態は、制御回路の開発および生産を効率化できる制御装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の実施形態に係る制御装置は、電力装置の運転を制御する。この制御装置は、入力可能な最大の信号数に対応した入力数および前記入力数よりも多い数の信号割振数を有する信号割振回路を備える。前記信号割振回路は、前記信号割振数を少なくとも１回設定することを可能とする。
【発明の効果】
【０００７】
本発明の実施形態によれば、制御回路の開発および生産を効率化できる制御装置を提供することができる。
【図面の簡単な説明】
【０００８】
実施形態に係る電力変換装置を例示する模式的なブロック図である。

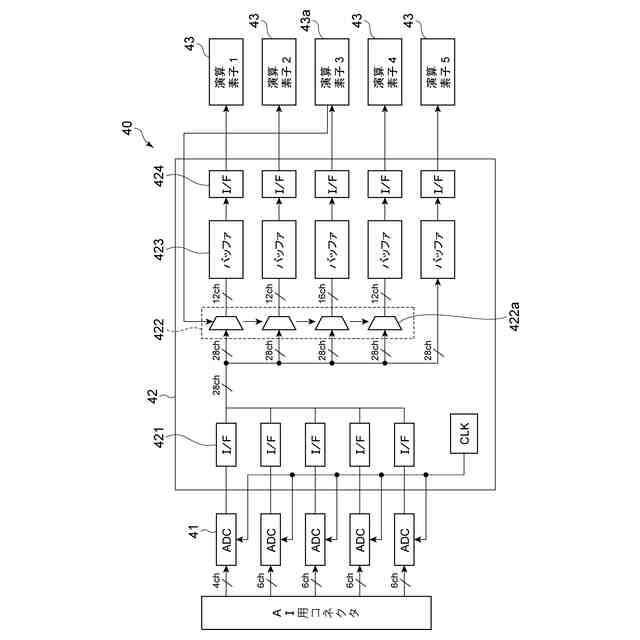

実施形態に係る制御装置の一部を例示する模式的なブロック図である。

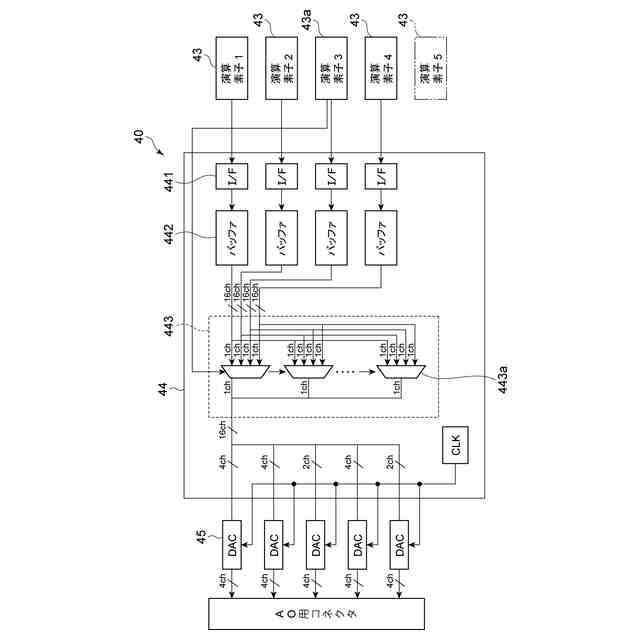

実施形態に係る制御装置の一部を例示する模式的なブロック図である。
【発明を実施するための形態】
【０００９】
以下、実施の形態について図面を参照しつつ説明する。
なお、図面は模式的または概念的なものであり、各部分の厚みと幅との関係、部分間の大きさの比率などは、必ずしも現実のものと同一とは限らない。また、同じ部分を表す場合であっても、図面により互いの寸法や比率が異なって表される場合もある。
なお、本願明細書と各図において、既出の図に関して前述したものと同様の要素には同一の符号を付して詳細な説明は適宜省略する。
【００１０】
本明細書においては、直流－直流間の電力変換を行う電力変換装置、交流－交流間の電力変換を行う電力変換装置、交流－直流相互間の電力変換を行う電力変換装置、交流または直流の接続および遮断を行う回路遮断装置を総称して電力装置と呼ぶ。具体的な説明では、電力変換装置を例とするが、回路遮断装置に適用することもできる。
（【００１１】以降は省略されています）
