公開番号2025170520
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075164
出願日2024-05-07
発明の名称回転電機用ロータ
出願人本田技研工業株式会社
代理人個人,個人
主分類H02K 1/276 20220101AFI20251112BHJP(電力の発電,変換,配電)
要約【課題】回転電機に含まれる永久磁石の冷却効果を高める。
【解決手段】回転電機用ロータ1は、軸方向に磁石収容孔31が延設されたロータコア10と、磁石収容孔31に収容された永久磁石32と、ロータコア10の軸方向端面11に対向して配置されたカバー40と、を備える。カバー40の内側端面401は、ロータコア10の軸方向端面11に当接したリング部42の内側端面421と、軸方向端面11から離間した板部41の内側端面411とを有し、カバー40には、貫通孔431,432が設けられ、永久磁石32の軸方向端部は、ロータコア10の軸方向端面11から軸方向外側に突出するとともに、永久磁石32の軸方向端面32a,32bは、板部41の内側端面411よりも軸方向外側に位置する。
【選択図】図2
特許請求の範囲【請求項１】
軸線を中心として略円筒形状に構成されるとともに、軸方向に磁石収容孔が延設されたロータコアと、
前記磁石収容孔に収容された磁石と、
前記ロータコアの軸方向端面との間に冷却媒体が流れる流路を形成するように前記ロータコアの前記軸方向端面に対向して配置された流路形成部材と、を備え、
前記流路形成部材は、軸方向内側の内側端面と、軸方向外側の外側端面と、を有し、
前記内側端面は、前記ロータコアの前記軸方向端面に当接した第１端面と、前記ロータコアの前記軸方向端面から離間した第２端面とを有し、
前記流路形成部材には、前記第２端面から前記外側端面にかけて貫通孔が設けられ、
前記磁石の軸方向端部は、前記ロータコアの前記軸方向端面から軸方向外側に突出するとともに、前記磁石の軸方向端面は、前記第２端面よりも軸方向外側に位置することを特徴とする回転電機用ロータ。
続きを表示（約 530 文字）【請求項２】
請求項１に記載の回転電機用ロータにおいて、
前記磁石の前記軸方向端面は、前記貫通孔の内部に位置することを特徴とする回転電機用ロータ。
【請求項３】
請求項２に記載の回転電機用ロータにおいて、
前記流路形成部材は、前記磁石の前記軸方向端面の一部を覆うように形成されることを特徴とする回転電機用ロータ。
【請求項４】
請求項１から３のいずれか１項に記載の回転電機用ロータにおいて、
前記磁石収容孔は、第１磁石収容孔と、前記第１磁石収容孔よりも前記軸線を中心とした径方向の外側に設けられた第２磁石収容孔と、を含み、
前記磁石は、前記第１磁石収容孔に収容された第１磁石と、前記第２磁石収容孔に収容された第２磁石と、を有し、
前記第１磁石は、その軸方向端面に、径方向に沿って凹状に形成された凹部を有することを特徴とする回転電機用ロータ。
【請求項５】
請求項４に記載の回転電機用ロータにおいて、
前記第２磁石は、その軸方向端面に凹部と凸部とを交互に有し、前記第１磁石の前記凹部の径方向外側に、前記第２磁石の前記凸部が設けられることを特徴とする回転電機用ロータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機用ロータに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来より、回転子鉄心に軸方向に沿って収容された磁石と、回転子鉄心の軸方向の端面に接して配置された端板と、を備え、回転子鉄心の端面と端板に設けられた溝部との間を冷却媒体が流れるように構成された回転電機が知られている（例えば特許文献１参照）。特許文献１記載の回転電機では、磁石の軸方向の端面が、回転子鉄心の軸方向の端面と同一面上に配置される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１７０８７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記特許文献１記載のように、磁石の軸方向の端面が回転子鉄心の軸方向の端面と同一面上に配置されるように構成したのでは、回転子鉄心と端板との間の冷却媒体の流れによって磁石を十分に冷却することが難しい。
【課題を解決するための手段】
【０００５】
本発明の一態様である回転電機用ロータは、軸線を中心として略円筒形状に構成されるとともに、軸方向に磁石収容孔が延設されたロータコアと、磁石収容孔に収容された磁石と、ロータコアの軸方向端面との間に冷却媒体が流れる流路を形成するようにロータコアの前記軸方向端面に対向して配置された流路形成部材と、を備える。流路形成部材は、軸方向内側の内側端面と、軸方向外側の外側端面と、を有し、内側端面は、ロータコアの軸方向端面に当接した第１端面と、ロータコアの軸方向端面から離間した第２端面とを有し、流路形成部材には、第２端面から外側端面にかけて貫通孔が設けられ、磁石の軸方向端部は、ロータコアの軸方向端面から軸方向外側に突出するとともに、磁石の軸方向端面は、第２端面よりも軸方向外側に位置する。
【発明の効果】
【０００６】
本発明によれば、回転電機用ロータに含まれる磁石を十分に冷却することができる。
【図面の簡単な説明】
【０００７】
本発明の実施形態に係る回転電機用ロータを有する回転電機の要部構成を示す、軸線に垂直な断面図。
図１のII-II線に沿って切断したロータの断面図。

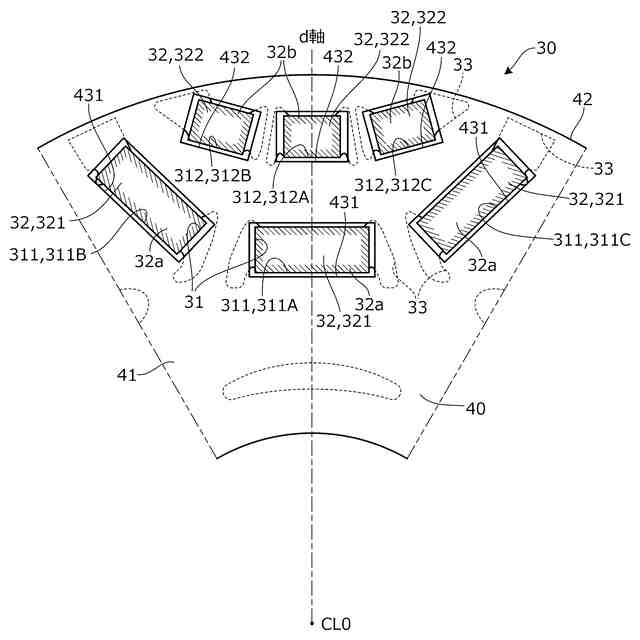

単一の磁極部の構成を示す図１の要部拡大図。

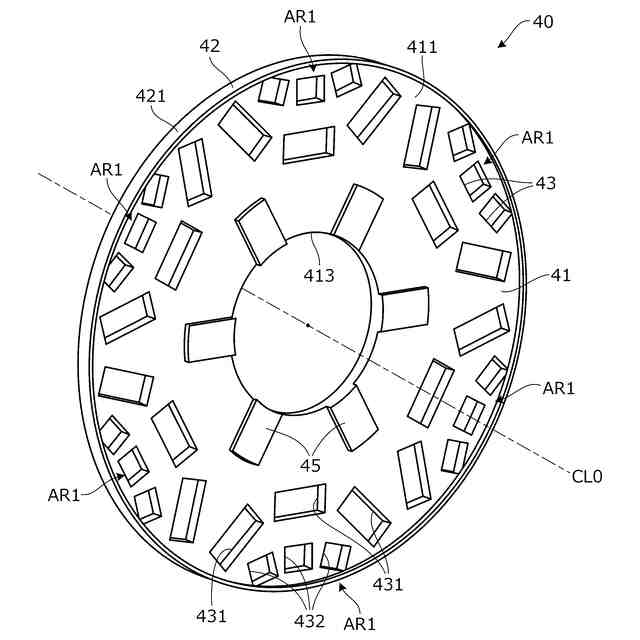

図１のカバーの単体の斜視図。

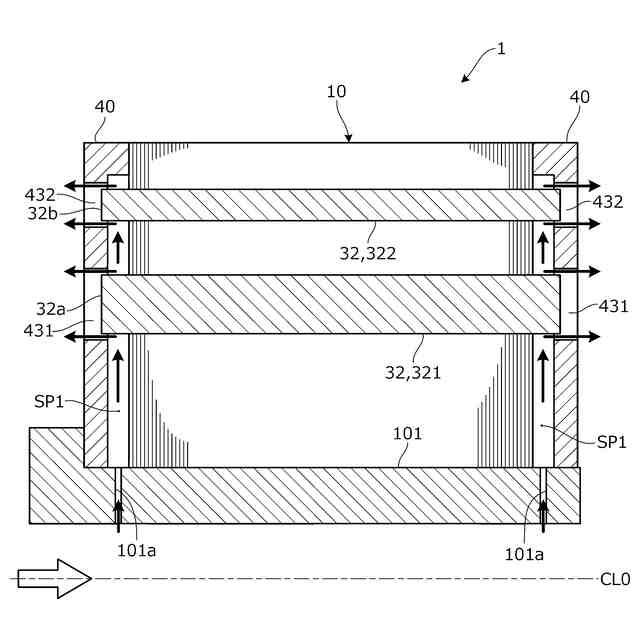

本発明の実施形態に係る回転電機用ロータの周囲の冷却媒体の流れを模式的に示す図。
図２の変形例を示す図。
図３の変形例を示す図。
端面が凹凸状に構成された内径側永久磁石の軸方向端部の斜視図。
図８の内径側永久磁石を含むロータコアの正面図。
図９の変形例を示す図。
図１０のロータの斜視図。
【発明を実施するための形態】
【０００８】
以下、図１～図１１を参照して本発明の実施形態について説明する。本発明の実施形態に係る回転電機用ロータは、種々の回転電機に用いることができる。例えば、ハイブリッド車両や電気自動車に搭載され、車両駆動用の電動機または発電機などの回転電機として用いることができる。なお、回転電機は、車両以外に搭載し、種々の用途に用いることもできる。
【０００９】
図１は、本発明の実施形態に係る回転電機用ロータを有する回転電機の要部構成を示す、軸線ＣＬ０に垂直な断面図である。図１に示すように、回転電機１００は、軸線ＣＬ０を中心に回転するロータ１と、ロータ１の外周面１ａを包囲するように配置されたステータ２とを備える。以下では、軸線ＣＬ０に平行な方向を軸方向、軸線ＣＬ０から放射状に延びる方向を径方向、軸線ＣＬ０を中心とした円に沿った方向を周方向と定義する。
【００１０】

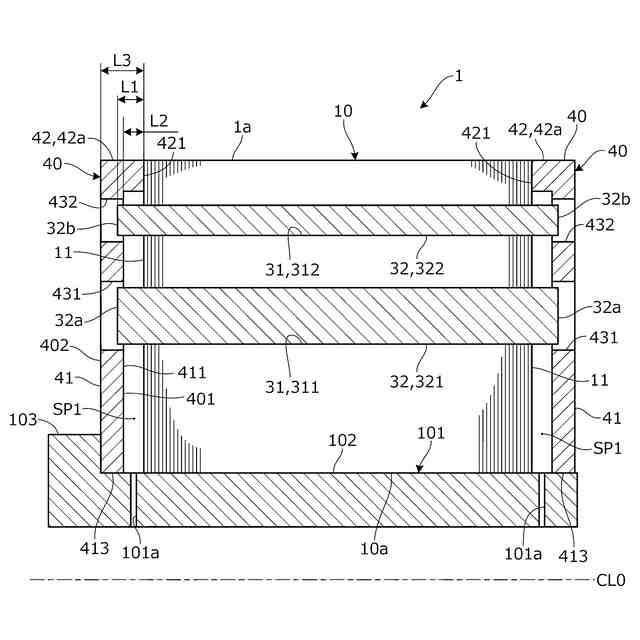

図２は、図１のII-II線（ｄ軸）に沿って切断したロータ１の断面図である。図１，２に示すように、ロータ１は、軸線ＣＬ０を中心とした略円環形状のロータコア１０と、ロータコア１０に形成された周方向複数の磁極部３０と、ロータコア１０の軸方向の両端部に固定された一対のカバー４０とを有する。図１では、ロータコア１０のカバー４０で覆われた部位が点線で示される。
（【００１１】以降は省略されています）
