公開番号2025176429
公報種別公開特許公報(A)
公開日2025-12-04
出願番号2024082590
出願日2024-05-21
発明の名称モータ
出願人サンデン株式会社
代理人個人,個人,個人,個人
主分類H02K 21/16 20060101AFI20251127BHJP(電力の発電,変換,配電)
要約【課題】従来技術に比べて磁石磁束を有効に活用することが可能なモータを提供する。
【解決手段】モータは、径方向に延びるティース13を周方向に複数有するステータコア11及びティース13に集中巻で巻回されたステータコイル(巻線)15を有する円筒状のステータ10と、ステータ10の内側に設けられて複数の磁極を有するロータ20とを含み、ロータ20の複数の磁極のそれぞれの角度幅αがステータ10におけるティース13の角度間隔βに対応している。
【選択図】図6
特許請求の範囲【請求項１】
径方向に延びるティースを周方向に複数有するステータコア及び前記ティースに集中巻で巻回された巻線を有する円筒状のステータと、前記ステータの内側に設けられて複数の磁極を有するロータとを含み、
前記ロータの複数の磁極のそれぞれの角度幅が前記ステータにおける前記ティースの角度間隔に対応している、モータ。
続きを表示（約 890 文字）【請求項２】
前記ロータの複数の磁極のそれぞれは、ロータコア内に外側が開いたＶ字状に設けられた一対の永久磁石によって形成されている、請求項１に記載のモータ。
【請求項３】
前記ロータの複数の磁極のそれぞれの角度幅は、前記一対の永久磁石の一方の径方向最外部と前記ロータの回転中心を結ぶ第１仮想直線と、前記一対の永久磁石の他方の径方向最外部と前記ロータの回転中心を結ぶ第２仮想直線とで形成される角度である、請求項２に記載のモータ。
【請求項４】
前記ロータにおいて、前記一対の永久磁石の間には非磁性部が設けられ、及び前記複数の磁極のうちの隣り合う二つの磁極の間には空間部又は非磁性部が形成されている、請求項２に記載のモータ。
【請求項５】
前記ロータコアは、
磁性材料で形成されて回転軸に一体に設けられたコア本体部と、
磁性材料で形成されて前記コア本体部の外側に周方向に間隔をあけて配置された複数のコア外側部と、
非磁性材料で形成されて前記コア本体部と前記複数のコア外側部のそれぞれとを径方向に間隔をあけて連結する複数の非磁性ブリッジ部材と、
を含み、
前記コア本体部と前記複数のコア外側部のそれぞれとの間には、それらを連結している非磁性ブリッジ部材を挟むとともにＶ字状をなす一対の磁石取付部が形成されており、
前記ロータにおいて、前記一対の永久磁石が前記一対の磁石取付部に配置されている、
請求項４に記載のモータ。
【請求項６】
前記ロータの磁極数と前記ステータのティース数との比が２：３となるように構成された永久磁石同期モータである、請求項１に記載のモータ。
【請求項７】
請求項１～６のいずれか一つに記載のモータが駆動源として用いられた電動圧縮機。
【請求項８】
前記モータにおいて、前記ロータの複数の磁極のそれぞれの角度幅が前記ステータにおける前記ティースの角度間隔以下に設定されている、請求項７に記載の電動圧縮機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、永久磁石を用いたモータに関し、特に、電動圧縮機等の駆動源として好適に用いられ得るモータに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、径方向に延びるティースを周方向に複数有するステータコア及び前記ティースに巻回された巻線を有するステータと、複数の磁極を有するロータとを備えたモータが記載されている。特許文献１に記載されたモータは、前記巻線が前記ティースに集中巻で巻回されており、前記ロータの極数と前記ステータのスロット数（巻線数）との比が２：３となるように構成されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－１４３８８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に記載されたモータのように巻線がティースに集中巻で巻回される場合、ステータにおけるティース（巻線）の角度間隔に比べてロータの複数の磁極のそれぞれの角度幅の方が大きくなることが多い。そのため、トルク発生時に、磁極を形成する永久磁石の端部が、巻線が巻回されたティースの被巻回部の範囲からはみ出して被巻回部に対向しない状態となり得る。このような永久磁石の端部及びその近傍の磁束は、隣の極へと漏れてしまいトルクの発生に寄与しない漏れ磁束となるため、磁石磁束が有効に活用されていないという課題があった。
【０００５】
そこで、本発明は、従来技術に比べて磁石磁束を有効に活用することが可能なモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明によると新規なモータが提供される。提供されるモータは、径方向に延びるティースを周方向に複数有するステータコア及び前記ティースに集中巻で巻回された巻線を有する円筒状のステータと、前記ステータの内側に設けられて複数の磁極を有するロータとを含み、前記ロータの複数の磁極のそれぞれの角度幅が前記ステータにおける前記ティースの角度間隔に対応している。
【発明の効果】
【０００７】
本発明によれば、従来技術に比べて磁石磁束を有効に活用することが可能なモータを提供することができる。
【図面の簡単な説明】
【０００８】

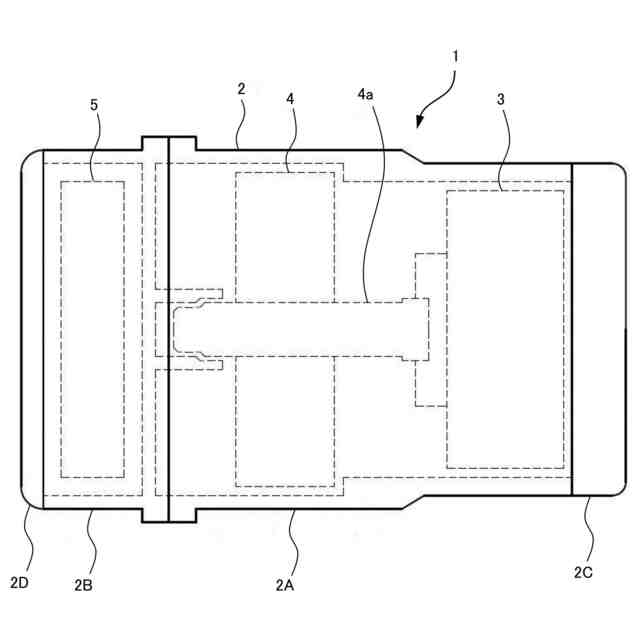

電動圧縮機の一例を示す図である。

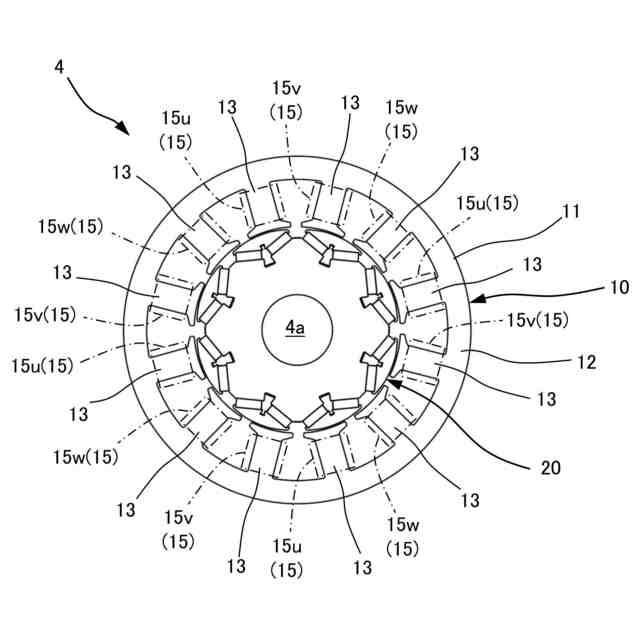

電動圧縮機の駆動源としてのモータの一例を示す平面図である。

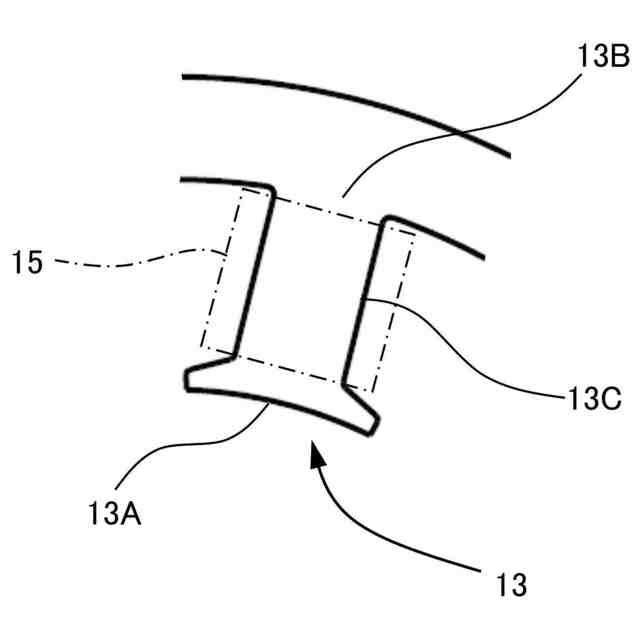

モータのステータのティースを示す図である。

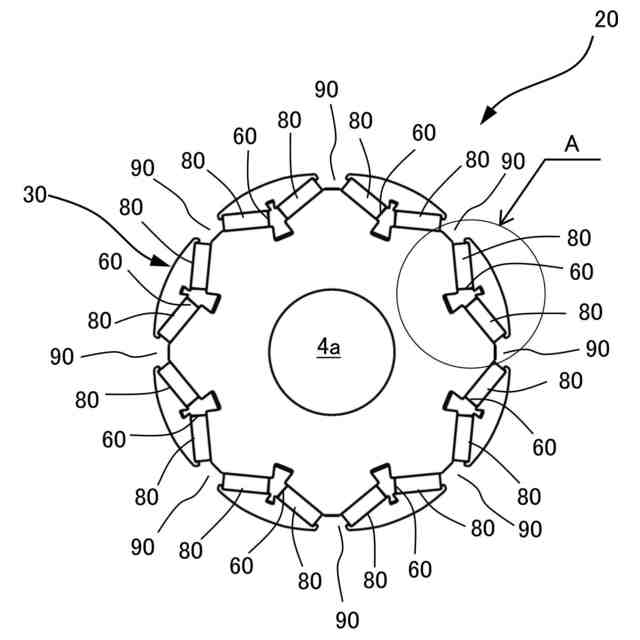

モータのロータを示す平面図である。

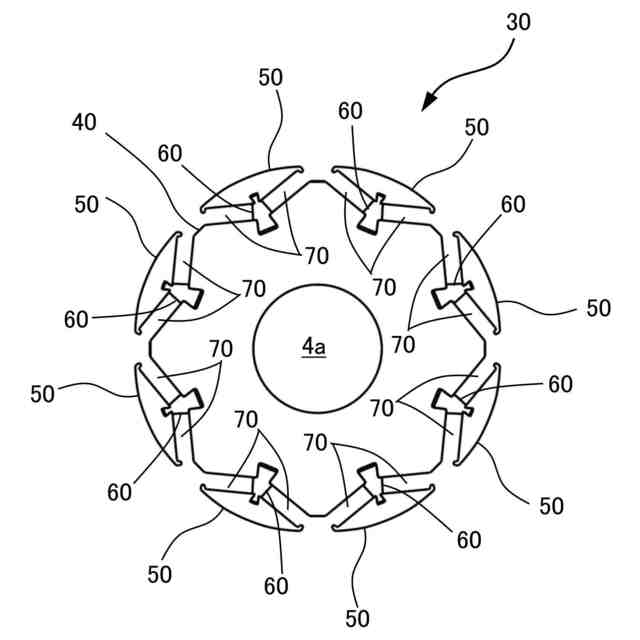

ロータコアを示す平面図である。

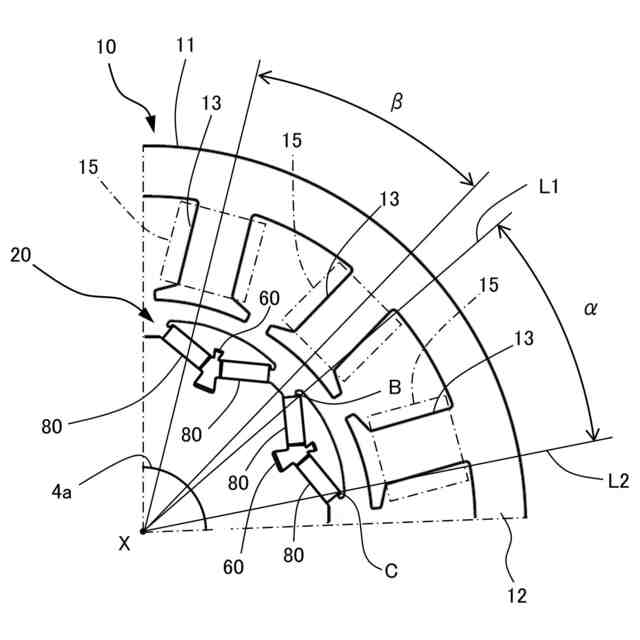

ステータ及びロータの要部拡大図である。

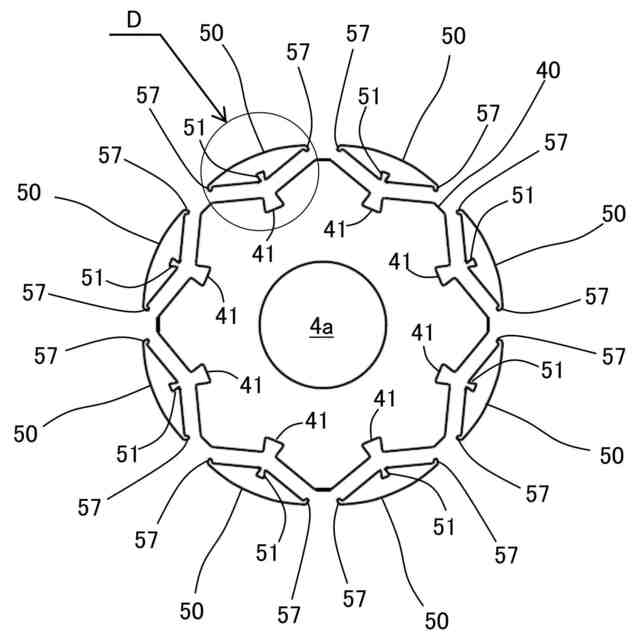

ロータコアを構成するコア本体部と複数のコア外側部を示す平面図である。
図７のＤ部拡大図である。

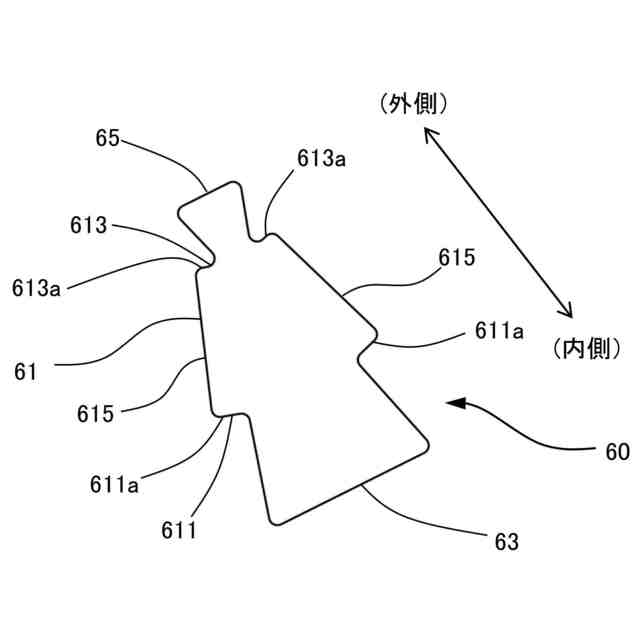

ロータコアを構成する非磁性ブリッジ部材を示す平面図である。
図３のＡ部拡大図である。
モータの効果の一つを説明するための図である。
ステータにおけるティースの角度間隔に対するロータの各磁極の角度幅とモータのトルクとの関係を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態を添付図面に基づいて説明する。
【００１０】
図１は、電動圧縮機の一例を示す図である。図１に示された電動圧縮機１は、いわゆるインバータ一体型の電動圧縮機である。電動圧縮機１は、ハウジング２を有する。ハウジング２は、メインハウジング２Ａ、インバータハウジング２Ｂ、ハウジングカバー２Ｃ及びインバータカバー２Ｄを含み、これらが図示省略のボルトなどによって一体的に締結されて構成されている。
（【００１１】以降は省略されています）
