公開番号2025163974
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024067656
出願日2024-04-18
発明の名称車両用空気調和装置
出願人サンデン株式会社
代理人個人
主分類B60H 3/00 20060101AFI20251023BHJP(車両一般)
要約【課題】車両の窓ガラスを曇らせず、車室内の快適性を保ちながら、効率的な車室内空調を実現することができる車両用空気調和装置を提供する。

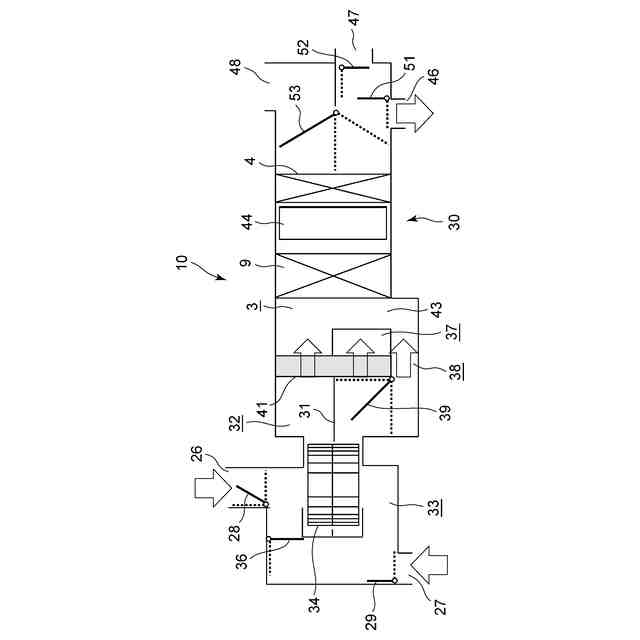

【解決手段】車両用空気調和装置は、内部に空気を流通させる室内送風機34と温度調節部20が設けられたHVAC10と、HVAC10内に構成され、導入された外気が流通する外気通路32と、HVAC10内に構成され、吸引された内気を換気として車室外に排出する換気通路37と、外気通路32と換気通路37とに跨がって配置されたデシカントロータ41と、デシカントロータ41の回転を制御する制御装置を備え、制御装置は、デシカントロータ41の回転数を変更する。
【選択図】図1
特許請求の範囲【請求項１】
内部に空気を流通させる送風機と温度調節部が設けられたＨＶＡＣと、
該ＨＶＡＣ内に構成され、当該ＨＶＡＣ内に導入された外気が流通する外気通路と、
前記ＨＶＡＣ内に構成され、当該ＨＶＡＣ内に吸引された内気を換気として車室外に排出する換気通路と、
前記外気通路と前記換気通路とに跨がって配置されたデシカントロータと、

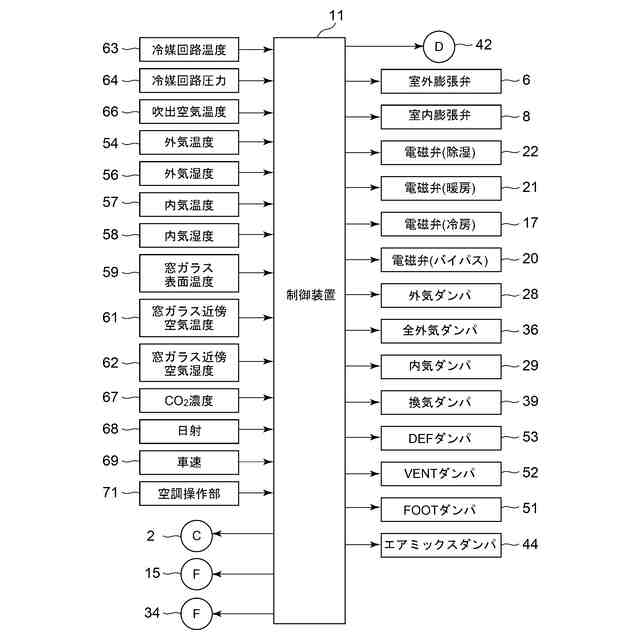

該デシカントロータの回転を制御する制御装置を備え、
該制御装置は、前記デシカントロータの回転数を変更することを特徴とする車両用空気調和装置。
続きを表示（約 1,200 文字）【請求項２】
前記制御装置は、車両の窓ガラスが曇らない範囲において、車室内湿度を上げる方向で前記デシカントロータの回転数を調整することを特徴とする請求項１に記載の車両用空気調和装置。
【請求項３】
前記制御装置は、
前記デシカントロータを所定の高回転数で回転させることで全熱交換機能とし、

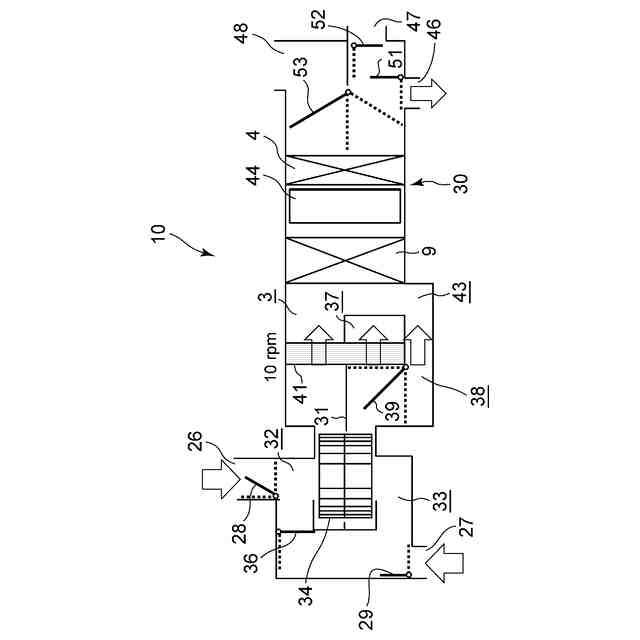

前記高回転数より低く、前記デシカントロータがデシカント機能となる所定の低回転数よりも高い所定の中回転数で前記デシカントロータを回転させることで、当該デシカントロータを中間機能とすることを特徴とする請求項１に記載の車両用空気調和装置。
【請求項４】

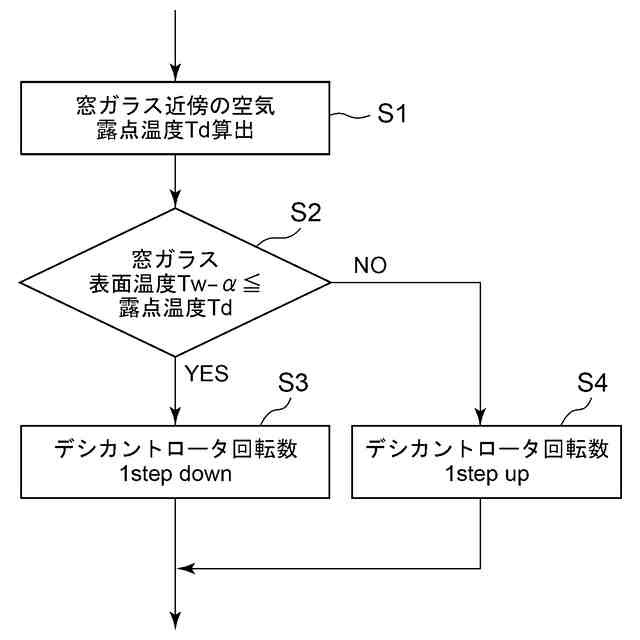

前記制御装置は、車両の窓ガラスの表面温度と、前記窓ガラス近傍の空気の露点温度とに基づき、前記デシカントロータの回転数を調整することを特徴とする請求項３に記載の車両用空気調和装置。
【請求項５】
前記制御装置は、前記窓ガラス近傍の空気の露点温度が、前記窓ガラスの表面温度に基づいて設定される所定の閾値を超えない範囲において、車室内湿度を上げる方向で前記デシカントロータの回転数を調整することを特徴とする請求項４に記載の車両用空気調和装置。
【請求項６】
前記制御装置は、前記窓ガラス近傍の空気の露点温度が前記閾値より低い場合、前記デシカントロータの回転数を高くし、前記窓ガラス近傍の空気の露点温度が前記閾値以上の場合、前記デシカントロータの回転数を低くする方向で変更することを特徴とする請求項５に記載の車両用空気調和装置。
【請求項７】
前記制御装置は、
外気の絶対湿度が内気の絶対湿度よりも低く、且つ、外気の相対湿度が内気の相対湿度よりも高い場合、前記デシカントロータの回転数を前記中回転数とし、当該デシカントロータを中間機能とすることを特徴とする請求項３に記載の車両用空気調和装置。
【請求項８】
前記制御装置は、外気の絶対湿度が内気の絶対湿度より高い場合、前記デシカントロータの回転数を前記高回転数とし、当該デシカントロータを全熱交換機能とすることを特徴とする請求項７に記載の車両用空気調和装置。
【請求項９】
前記デシカントロータは、前記ＨＶＡＣ内を流通する空気の流れにおいて、前記送風機の下流側であって、前記温度調節部より上流側に配置されていることを特徴とする請求項１乃至請求項８のうちの何れかに記載の車両用空気調和装置。
【請求項１０】
前記温度調節部は、

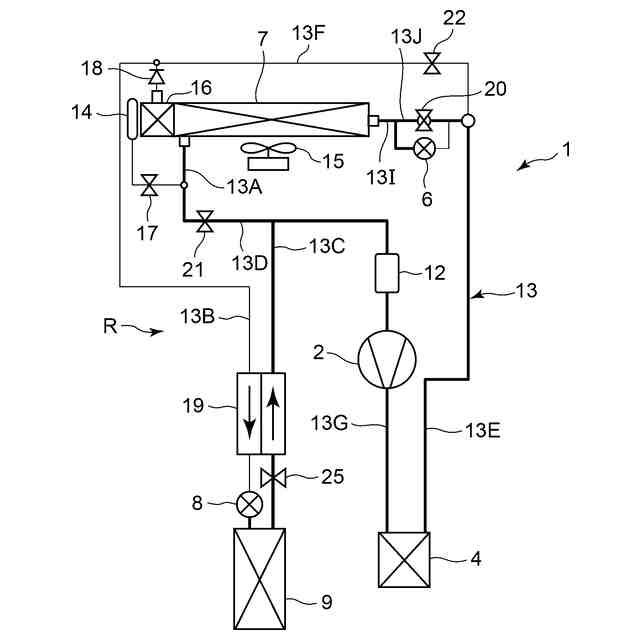

冷媒を放熱させて前記ＨＶＡＣ内を流通する空気を加熱するための放熱器と、
冷媒を吸熱させて前記ＨＶＡＣ内を流通する空気を冷却するための吸熱器を備えたことを特徴とする請求項９に記載の車両用空気調和装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、車両の車室内を空調する車両用空気調和装置に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来より車両用空気調和装置は、車室外から導入された外気と車室内から吸引された内気が流通するＨＶＡＣ内に、例えば冷媒回路を構成する放熱器や吸熱器から成る温度調節部を配置し、この温度調節部にて冷却、加熱された空気を車室内に吹き出して空調するものであった。その場合、ＨＶＡＣには外気が流通する外気通路と、吸引した内気を換気として排出する換気通路が設けられるが、それらを交差させる交差部に全熱交換器を配設して空調効率を改善するものも考案されていた（例えば、特許文献１参照）。
【０００３】
即ち、前記特許文献１では、ＨＶＡＣを経て車室内に導入する外気と、ＨＶＡＣに吸引された内気の内、車室外に排出される分、即ち、換気の潜熱（湿度）と顕熱（温度）を全熱交換器で熱交換することで、夏季は高温高湿の外気と低温低湿の換気を熱交換して外気をより低温低湿とする。また、冬季は低温低湿な外気を高温高湿の換気により加熱加湿して車室内に供給することで、冷暖房負荷を減らすことができるものであった。
【先行技術文献】
【特許文献】
【０００４】
特開昭５７－１３８４１３号公報
特開２０１６－７０５７７号公報
特開２０１９－８２３０８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、夏季は問題が無いものの、車両用空気調和装置としては冬季に問題が生じる。その理由を図１１の空気線図を用いて説明する。図１１において縦軸は絶対湿度、横軸は温度（乾球温度）、曲線は相対湿度である。また、図中の点Ｐａは冬季の外気の温度・湿度、点Ｐｒは冬季の換気（車室内から排出される内気）の温度・湿度（空調が安定した状態）であり、この例の場合、外気（Ｐａ）の温度は＋５（℃）、絶対湿度は０．００３（ｋｇ／ｋｇ）、相対湿度は５０（％）、換気の温度（Ｐｒ）は２５（℃）、絶対湿度は０．００６（ｋｇ／ｋｇ）、相対湿度は３０（％）であるものとする。即ち、外気の相対湿度が換気（内気）の相対湿度以上の場合である。
【０００６】
この状態で外気と換気を全熱交換すると、図中細い実線矢印で示す如く外気は加湿されて絶対湿度が上がるため、車両の窓ガラス（特にフロントガラス）が曇ってしまい、車両の走行が危険となる問題があった。また、冬季に内気循環にすると搭乗者の呼気により窓ガラスの曇りが生じるため、外気導入率を多くしなければならなくなり、空調負荷が増大する。
【０００７】
一方、家屋の空調装置では、デシカントロータにより外気と換気を熱交換させるものも開発されている（例えば、特許文献２、特許文献３参照）。その場合、特許文献２ではデシカントロータの回転数を切り換えることで全熱交換機能とデシカント機能を切り替えられるようにしていた。即ち、デシカントロータの回転数を所定の高回転数（例えば、４８０ｒｐｈ～１２００ｒｐｈ）とすることで全熱交換機能とし、所定の低回転数（例えば、２ｒｐｈ～２０ｒｐｈ）とすることでデシカント機能とするものであった。更に、特許文献３ではデシカントロータの回転数の切替以外に、冷媒流路の切替もするといった複雑な操作を行っていた。
【０００８】
しかしながら、これを車両用空気調和装置に採用した場合、冬季にデシカントロータの回転数を高回転数として全熱交換機能とすると、外気が内気により加湿／加熱されるため、車室内の湿度が上がりすぎて上述した全熱交換器の場合と同様に窓ガラスが曇ってしまう。尚、これは家屋では特に安全上の問題とはならない。
【０００９】
また、冬季にデシカントロータの回転数を低回転数としてデシカント機能とすると、外気の絶対湿度が換気（内気）の絶対湿度よりも低く、且つ、外気の相対湿度が換気（内気）の相対湿度よりも高いとき、相対湿度が高い外気は水分を吸着するときの発熱により加熱されるものの、図１１中に破線矢印で示す如く外気の絶対湿度が下がるため（温度が上がるため相対湿度も下がる）、車室内の湿度が下がり過ぎ、搭乗者が不快に感じる問題が生じる。
【００１０】
本発明は、係る従来の技術的課題を解決するためになされたものであり、車両の窓ガラスを曇らせず、且つ、車室内の快適性を保ちながら、効率的な車室内空調を実現することができる車両用空気調和装置を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
