公開番号2025141006
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040699
出願日2024-03-15
発明の名称車両処理装置
出願人エムケー精工株式会社
代理人
主分類B60S 3/04 20060101AFI20250919BHJP(車両一般)
要約【課題】本発明の一目的は、洗い残しが少ない車両処理装置を提供することにある。
【解決手段】
本発明の一解決手段に係る車両処理装置(10)は、車両Cに向かって気体を噴出するブロア(50)と、車両Cに向かって洗浄液を噴出するポイントノズル装置(70)とを備えている。ポイントノズル装置(70)は、ブロア(50)に備えられる。
【選択図】図4
特許請求の範囲【請求項１】
車両に向かって気体を噴出するブロアと、
車両に向かって洗浄液を噴出するポイントノズル装置と、を備え、
前記ポイントノズル装置は、前記ブロアに備えられる
ことを特徴とする車両処理装置。
続きを表示（約 100 文字）【請求項２】
前記ポイントノズル装置は、
車両の高さ方向に移動する昇降装置と、
車両の幅方向に移動するスライド装置と、を備える
ことを特徴とする請求項１記載の車両処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は車両処理装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
車両処理装置は、例えば、車両を洗浄するものである。車両処理装置には、側面ブラシが備えられている。側面ブラシは車両側面をブラッシングするものである。車両処理装置には、車両を洗浄するとき側面ブラシでドアミラーを破損しないよう対策が講じられている。例えば、特許第５８３９９６５号（以下、特許文献１という。）に記載される車両処理装置は、ドアミラーの位置まで側面ブラシが移動すると、側面ブラシの回転方向を変位させている。
【０００３】
また、特許文献１の車両処理装置は、側面ブラシの毛材がドアミラーに引っ掛かったことを検出すると、側面ブラシの回転を停止し、側面ブラシをドアミラーと接触しない位置まで移動させている。このような対策を講じることで、車両処理装置がドアミラーを破損することを防いでいる。
【先行技術文献】
【特許文献】
【０００４】
特許第５８３９９６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
車両の一部には、複雑な形状のドアミラーが取付られているものがある。複雑な形状のドアミラーはブラシの毛材が引っ掛かりやすい。特許文献１のような対策を講じる車両処理装置では、ブラシの毛材が引っ掛かったら、ブラシをドアミラーと接触しない位置まで移動させる。そのため、ドアミラー付近に汚れが残ってしまう。
【課題を解決するための手段】
【０００６】
本発明の一目的は、洗い残しが少ない車両処理装置を提供することにある。
【０００７】
本発明の一解決手段に係る車両処理装置は、車両に向かって気体を噴出するブロアと、車両に向かって洗浄液を噴出するポイントノズル装置とを備えている。ポイントノズル装置は、ブロアに備えられる。
【発明の効果】
【０００８】
本発明の一解決手段によれば、洗い残しを少なくする車両処理装置を提供することができる。
【図面の簡単な説明】
【０００９】

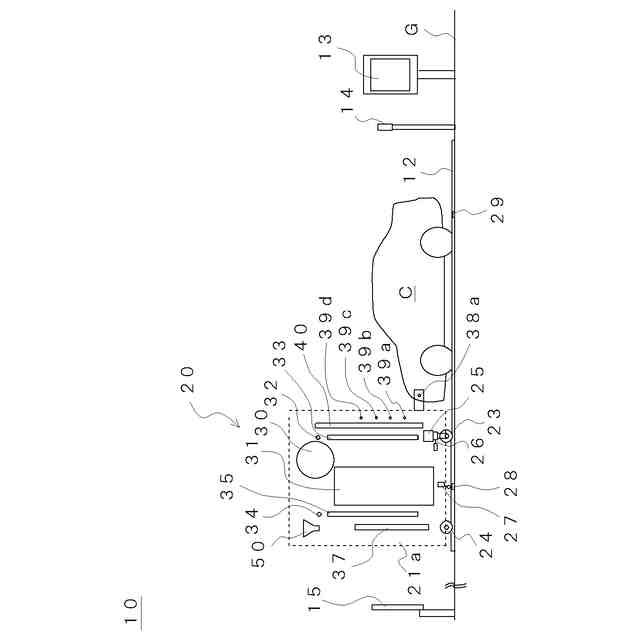

本発明の一実施形態にかかる車両処理装置の模式的な側面図である。

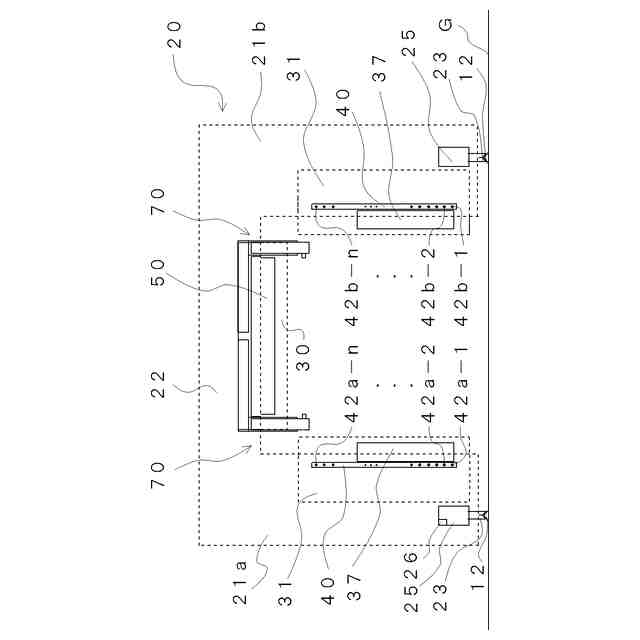

図１に示す洗浄ノズルを示す図である。

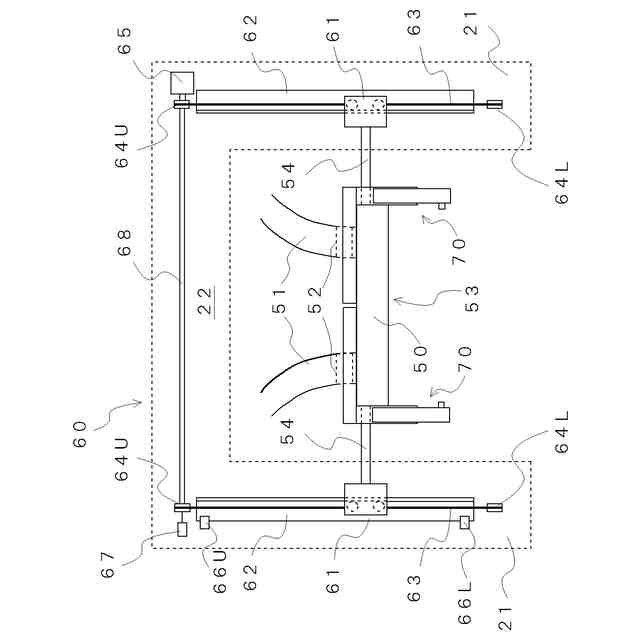

トップブロアの昇降移動を説明する説明図である

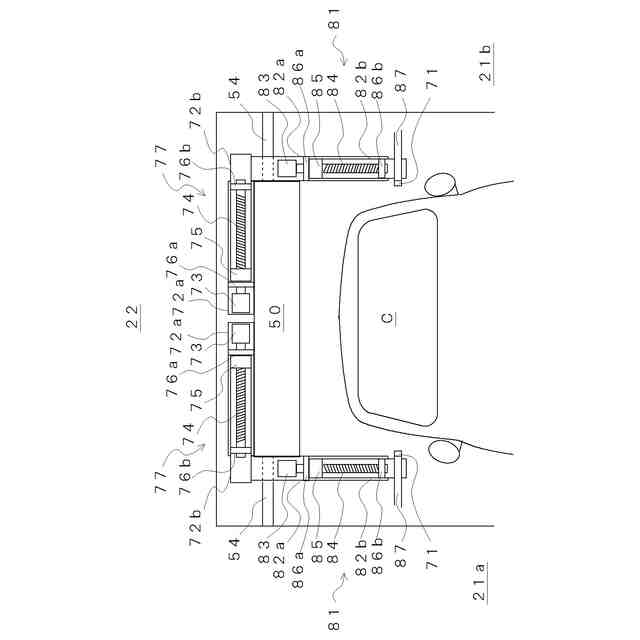

ポイントノズルの模式的な正面図である。

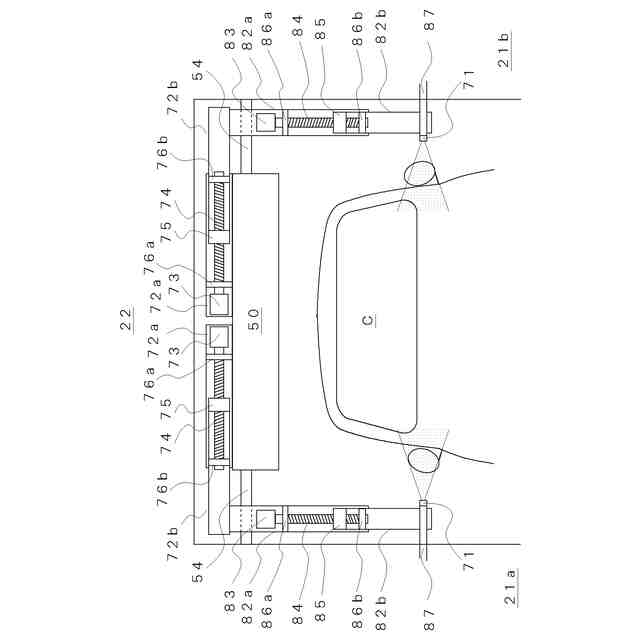

変位した状態を示すポイントノズルの模式的な正面図である。

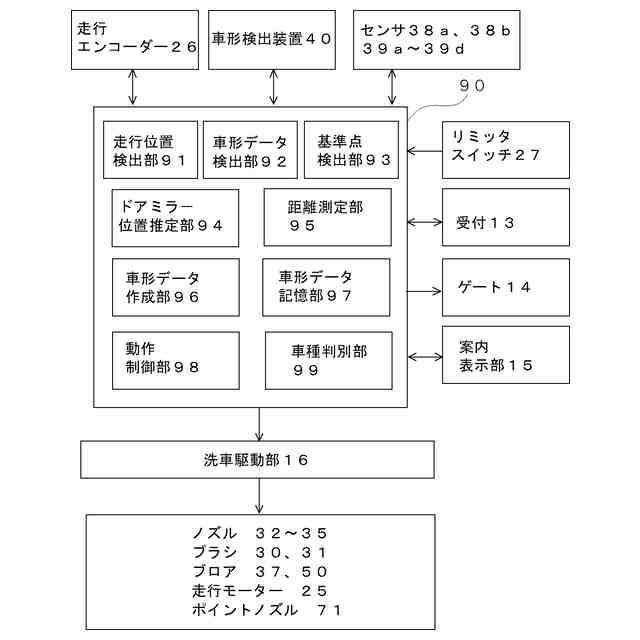

図１に示す車両処理装置の制御系を示すブロック図である。

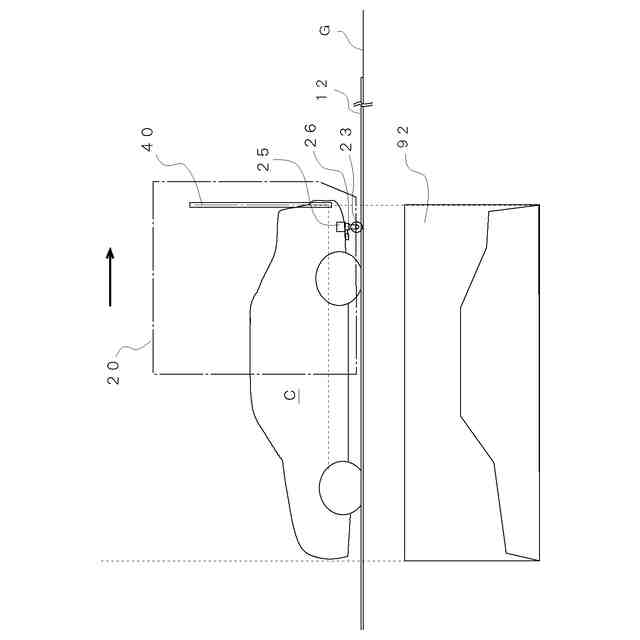

車形データの作成イメージを示す説明図である。

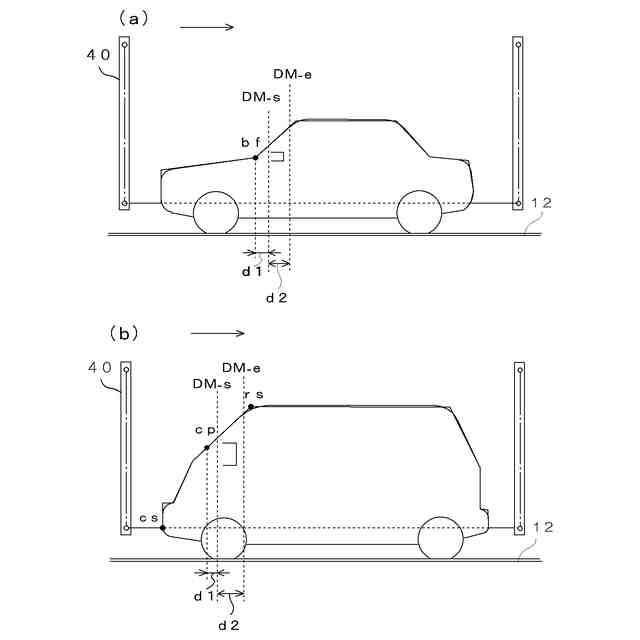

ドアミラー位置の検出方法を示す説明図である。

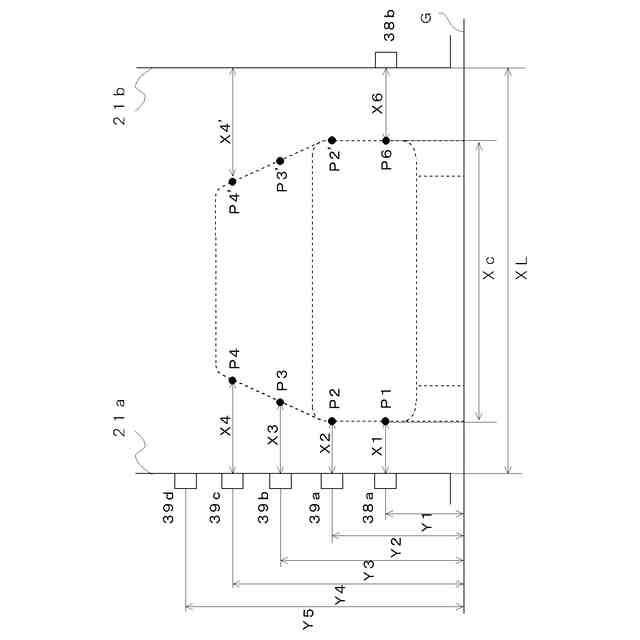

距離測定部の測定方法を示す説明図である。
変位する様子を示すポイントノズル装置の説明図である。
【発明を実施するための最良の形態】
【００１０】
本発明における実施形態では、必要な場合に複数のセクションなどに分けて説明するが、原則、それらは互いに無関係ではなく、一方は他方の一部または全部の変形例、詳細などの関係にある。このため、全図において、同一の機能を有する部材には同一の符号を付し、その繰り返しの説明は省略する。
（【００１１】以降は省略されています）
