公開番号2025164517
公報種別公開特許公報(A)
公開日2025-10-30
出願番号2024068536
出願日2024-04-19
発明の名称回転窓ワイパー装置
出願人個人
代理人個人
主分類B60J 1/00 20060101AFI20251023BHJP(車両一般)
要約【課題】
ワイパーブレード及びモータ等の装置又はこれらの装置の動作が視界の妨げとなることがない、車両、船舶及び鉄道等の乗り物の窓、並びに写真・動画撮影用のカメラ及び防犯カメラ等のレンズを備える物品等ように水滴や汚れ等を自動的に除去することが望まれる物品に取り付けられる回転窓ワイパー装置を提供することを目的とする。
【解決手段】
ワイパー面部2及びワイパー環状壁部3を含むワイパー本体部4と、ベアリング5と、ベアリング支持部6と、モータ7を備え、ワイパー本体部4の回転軸線上から外れた位置にモータ7を設ける。

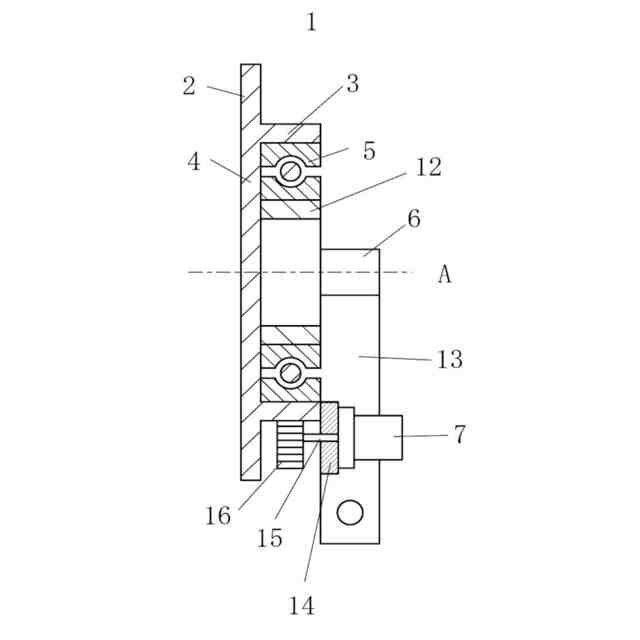

【選択図】図1
特許請求の範囲【請求項１】
ワイパー面部（２）及び前記ワイパー面部（２）の内側面から環状に立設するワイパー環状壁部（３）を含むワイパー本体部（４）と、
前記ワイパー環状壁部（３）を軸支するベアリング（５）と、
前記ベアリング（５）を固定的に支持するベアリング支持部（６）と、
前記ワイパー本体部（４）を回転させるモータ（７）を備え、
前記ワイパー本体部（４）の回転軸線上から外れた位置に前記モータ（７）が設けられていることを特徴とする回転窓ワイパー装置（１）。
続きを表示（約 400 文字）【請求項２】
前記モータ（７）が、前記ワイパー環状壁部（３）の外周面に作用して、前記ワイパー本体部（４）を回転させることを特徴とする請求項１に記載の回転窓ワイパー装置（１）
【請求項３】
ワイパー面部（２）及び前記ワイパー面部（２）の内側面から環状に立設するワイパー環状壁部（３）を含むワイパー本体部（４）と、
ステータ（９）及びロータ（１０）を含み、前記ワイパー本体部（４）を回転させる駆動部（８）と、
前記ロータ（１０）を軸支するベアリング（５）と、
前記ベアリング（５）を固定的に支持するベアリング支持部（６）を備え、
前記ロータ（１０）の内部に円筒状中空部（１１）が設けられ、
前記ワイパー環状壁部（３）の外周面が、前記円筒状中空部（１１）の内周面と嵌合するように取り付けられていることを特徴とする回転窓ワイパー装置（１００）。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転窓ワイパー装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来より、自動車のワイパー装置が知られている。自動車のワイパー装置は、２本のワイパーブレードが往復運動を行って、フロントウィンドウに付着した雨水等を拭き取っている。このように、従来の通常の自動車のワイパー装置においては、ワイパーブレードがフロントウィンドウ上を往復運動することから、ワイパーブレードが運転者等の視界を遮ってしまうという欠点がある。
【０００３】
例えば、特許文献１及び２に示すような回転式ワイパー装置が採用されている。しかしながら、これら従来の回転式ワイパー装置では、ガラス窓の中央にブレードの回転軸が存在し、また、ガラス窓全体的にブレードが旋回することから、ワイパー装置によって視界が妨げられるという欠点があった。他方、船舶においては、一般に、ガラス窓が回転し、ブレードを有していないものがあるが、この場合も、ガラス窓の回転軸を駆動するモータを支える支持部材がガラス窓の視界を遮るという欠点があった。
【先行技術文献】
【特許文献】
【０００４】
実開昭５０－０７９１２１号公報
実開昭５４－１６５９４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明は、ワイパーブレード及びモータ等の装置又はこれらの装置の動作が視界の妨げとなることがない、車両、船舶及び鉄道等の乗り物の窓、並びに写真・動画撮影用のカメラ及び防犯カメラ等のレンズを備える物品等のように水滴や汚れ等を自動的に除去することが望まれる物品に取り付けられる回転窓ワイパー装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様の回転窓ワイパー装置（１）は、ワイパー面部（２）及び前記ワイパー面部（２）の内側面から環状に立設するワイパー環状壁部（３）を含むワイパー本体部（４）と、前記ワイパー環状壁部（３）を軸支するベアリング（５）と、前記ベアリング（５）を固定的に支持するベアリング支持部（６）と、前記ワイパー本体部（４）を回転させるモータ（７）を備え、前記ワイパー本体部（４）の回転軸線上から外れた位置に前記モータ（７）が設けられていることを特徴とする。
【０００７】
本発明の第２の態様の回転窓ワイパー装置（１）は、前記モータ（７）が、前記ワイパー環状壁部（３）の外周面に作用して、前記ワイパー本体部（４）を回転させることを特徴とする。
【０００８】
本発明の第３の態様の回転窓ワイパー装置（１００）は、ワイパー面部（２）及び前記ワイパー面部（２）の内側面から環状に立設するワイパー環状壁部（３）を含むワイパー本体部（４）と、ステータ（９）及びロータ（１０）を含み、前記ワイパー本体部（４）を回転させる駆動部（８）と、前記ロータ（１０）を軸支するベアリング（５）と、前記ベアリング（５）を固定的に支持するベアリング支持部（６）を備え、前記ロータ（１０）の内部に円筒状中空部（１１）が設けられ、前記ワイパー環状壁部（３）の外周面が、前記円筒状中空部（１１）の内周面と嵌合するように取り付けられていることを特徴とする。
【発明の効果】
【０００９】
本発明の第１の態様によれば、ワイパー本体部がモータの駆動により回転することでワイパー面部の外側面に付着した水滴、雪及び汚れ等を遠心力によって弾き飛ばすことから、ワイパーブレードのような物体で視界が遮られることはない。また、ワイパー本体部の回転軸線上から外れた位置にモータが設けられているため、モータ等によって視界が遮られることもない。
【００１０】
本発明の第２の態様によれば、モータが、ワイパー環状壁部の外周面に作用して、ワイパー本体部を回転させることから、ワイパー本体部の回転軸線上にモータが存在しない場合でも、ワイパー本体部をスムーズに回転させることが可能となる。
（【００１１】以降は省略されています）
