公開番号2025166365
公報種別公開特許公報(A)
公開日2025-11-06
出願番号2024070340
出願日2024-04-24
発明の名称画像形成装置、及び、機器
出願人株式会社リコー
代理人個人
主分類G03G 21/18 20060101AFI20251029BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】挿入方向に長い着脱ユニットが着脱可能に設置される場合であっても、大型化しにくくする。
【解決手段】コネクタ80を保持する保持板70(保持部材)は、画像形成装置本体100に対してプロセスカートリッジ6(着脱ユニット)が挿入される動作に連動して、プロセスカートリッジ6に押動されてコネクタ80とともにIDチップ60(情報記憶媒体)に接触することなく基準位置から退避位置に向けて回動する。そして、保持板70は、その後に、画像形成装置本体100に対してプロセスカートリッジ6が位置決めされる動作に連動して、プロセスカートリッジ6による押動が解除されて退避位置からコネクタ80がIDチップ60に接触する接触位置に向けて回動する。
【選択図】図6
特許請求の範囲【請求項１】
情報記憶媒体が設置されて、画像形成装置本体に対して着脱可能に設置される着脱ユニットと、
前記画像形成装置本体に設置されて、前記情報記憶媒体が接続されるコネクタと、
前記コネクタを保持するとともに、支軸を中心に前記コネクタとともに回動可能に前記画像形成装置本体に設置された保持部材と、
を備え、
前記保持部材は、
前記画像形成装置本体に対して前記着脱ユニットが挿入される動作に連動して、前記着脱ユニットに押動されて前記コネクタとともに前記情報記憶媒体に接触することなく基準位置から退避位置に向けて回動して、
その後に、前記画像形成装置本体に対して前記着脱ユニットが位置決めされる動作に連動して、前記着脱ユニットによる押動が解除されて前記退避位置から前記コネクタが前記情報記憶媒体に接触する接触位置に向けて回動することを特徴とする画像形成装置。
続きを表示（約 1,400 文字）【請求項２】
前記保持部材は、
前記着脱ユニットの嵌合部に嵌合可能な被嵌合部を具備して、
前記画像形成装置本体に対して前記着脱ユニットが位置決めされる動作に連動して、前記被嵌合部が前記嵌合部に嵌合することを特徴とする請求項１に記載の画像形成装置。
【請求項３】
前記着脱ユニットは、前記画像形成装置本体の突当て部に突き当たるまで前記画像形成装置本体に対して斜め下方に挿入された後に、前記突当て部を中心にして下方に向けて回動されて前記画像形成装置本体に対して位置決めされることを特徴とする請求項１又は請求項２に記載の画像形成装置。
【請求項４】
前記コネクタは、前記情報記憶媒体の複数の媒体側端子にそれぞれ接続される複数のコネクタ端子が、前記画像形成装置本体に対して前記着脱ユニットが挿入される方向に沿って並設されたことを特徴とする請求項１又は請求項２に記載の画像形成装置。
【請求項５】
前記画像形成装置本体は、前記画像形成装置本体に対して前記着脱ユニットが挿入される挿入方向の手前側に、前記挿入方向にみて前記コネクタを覆う保護部材が前記支軸を中心に回動可能に設置され、
前記保護部材は、
前記画像形成装置本体に対して前記着脱ユニットが挿入される動作に連動して、前記保持部材に押動されて前記情報記憶媒体に接触することなく前記基準位置から前記退避位置に向けて回動して、
その後に、前記画像形成装置本体に対して前記着脱ユニットが位置決めされる動作には連動することなく、前記保持部材の押動が解除されても前記退避位置に留まることを特徴とする請求項１又は請求項２に記載の画像形成装置。
【請求項６】
前記保持部材は、
前記画像形成装置本体に対して前記着脱ユニットが位置決め解除される動作に連動して、前記着脱ユニットによって押動されて前記接触位置から前記退避位置に向けて回動して、
その後に、前記画像形成装置本体に対して前記着脱ユニットが引き出される動作に連動して、前記着脱ユニットによる押動が解除されて前記退避位置から前記基準位置に回動することを特徴とする請求項１又は請求項２に記載の画像形成装置。
【請求項７】
前記着脱ユニットは、プロセスカートリッジ、現像装置、現像剤容器のうちいずれかであって、
前記情報記憶媒体は、ＩＤチップであることを特徴とする請求項１又は請求項２に記載の画像形成装置。
【請求項８】
情報記憶媒体が設置されて、機器本体に対して着脱可能に設置される着脱ユニットと、
前記機器本体に設置されて、前記情報記憶媒体が接続されるコネクタと、
前記コネクタを保持するとともに、支軸を中心に前記コネクタとともに回動可能に前記機器本体に設置された保持部材と、
を備え、
前記保持部材は、
前記機器本体に対して前記着脱ユニットが挿入される動作に連動して、前記着脱ユニットに押動されて前記コネクタとともに前記情報記憶媒体に接触することなく基準位置から退避位置に向けて回動して、
その後に、前記機器本体に対して前記着脱ユニットが位置決めされる動作に連動して、前記着脱ユニットによる押動が解除されて前記退避位置から前記コネクタが前記情報記憶媒体に接触する接触位置に向けて回動することを特徴とする機器。

発明の詳細な説明【技術分野】
【０００１】
この発明は、プロセスカートリッジなどの着脱ユニットが着脱可能に設置される画像形成装置と、着脱ユニットが着脱可能に設置される機器と、に関するものである。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来から、複写機、プリンタ等の画像形成装置（機器）において、プロセスカートリッジや現像剤容器（トナーカートリッジ）などの着脱ユニットが着脱可能（交換可能）に設置されたものが広く知られている（例えば、特許文献１参照。）。
そして、そのような画像形成装置（機器）において、着脱ユニットに設置されたＩＤチップなど情報記憶媒体に記憶された種々の情報が、画像形成装置本体に設置された読取装置で読み取られて、その情報が画像形成動作に生かされる技術も広く知られている。
【０００３】
一方、特許文献１には、画像形成装置本体に対してトナーカートリッジが上方からセットされる動作に連動して、トナーカートリッジに押動されて、画像形成装置本体において本体側端子が設置されて退避位置にあった係止部材が回転軸を中心に回転して、トナーカートリッジのカートリッジ側端子に接続される技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の技術は、着脱ユニット（トナーカートリッジ）に設置された情報記憶媒体（カートリッジ側端子）が挿入方向（セット方向）の手前側に位置するほど、コネクタ（本体側端子）が設置された保持部材（係止部材）を挿入方向に長く形成しなければならず、画像形成装置（機器）が大型化してしまう可能性があった。
【０００５】
この発明は、上述のような課題を解決するためになされたもので、挿入方向に長い着脱ユニットが着脱可能に設置される場合であっても、大型化しにくい、画像形成装置、及び、機器を提供することにある。
【課題を解決するための手段】
【０００６】
この発明における画像形成装置は、情報記憶媒体が設置されて、画像形成装置本体に対して着脱可能に設置される着脱ユニットと、前記画像形成装置本体に設置されて、前記情報記憶媒体が接続されるコネクタと、前記コネクタを保持するとともに、支軸を中心に前記コネクタとともに回動可能に前記画像形成装置本体に設置された保持部材と、を備え、前記保持部材は、前記画像形成装置本体に対して前記着脱ユニットが挿入される動作に連動して、前記着脱ユニットに押動されて前記コネクタとともに前記情報記憶媒体に接触することなく基準位置から退避位置に向けて回動して、その後に、前記画像形成装置本体に対して前記着脱ユニットが位置決めされる動作に連動して、前記着脱ユニットによる押動が解除されて前記退避位置から前記コネクタが前記情報記憶媒体に接触する接触位置に向けて回動するものである。
【発明の効果】
【０００７】
本発明によれば、挿入方向に長い着脱ユニットが着脱可能に設置される場合であっても、大型化しにくい、画像形成装置、及び、機器を提供することができる。
【図面の簡単な説明】
【０００８】
この発明の実施の形態における画像形成装置を示す全体構成図である。

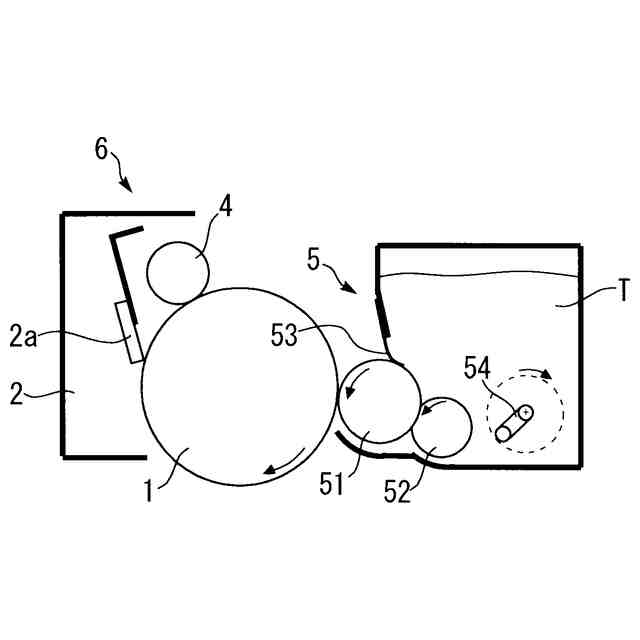

プロセスカートリッジを示す構成図である。

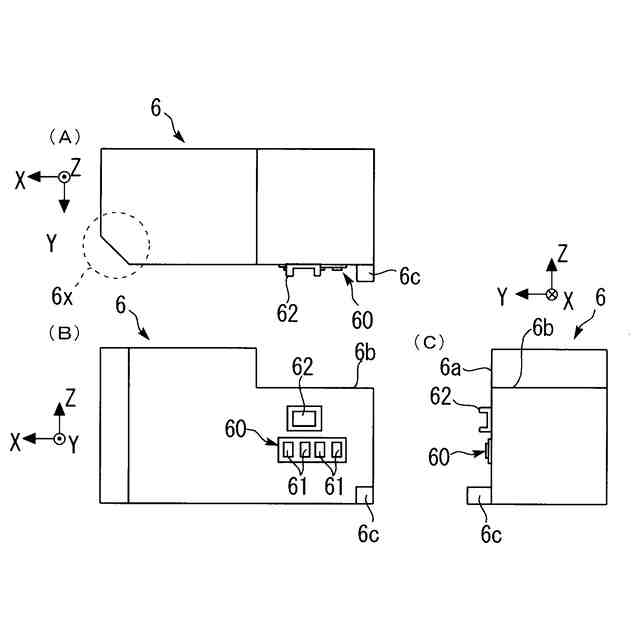

情報記憶媒体が設置されたプロセスカートリッジを３方向から概略図である。

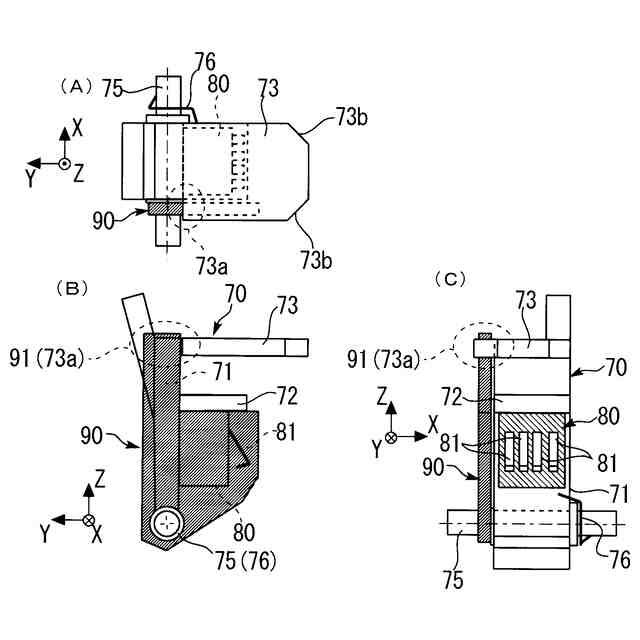

画像形成装置本体に設置されたコネクタを３方向から示す図である。

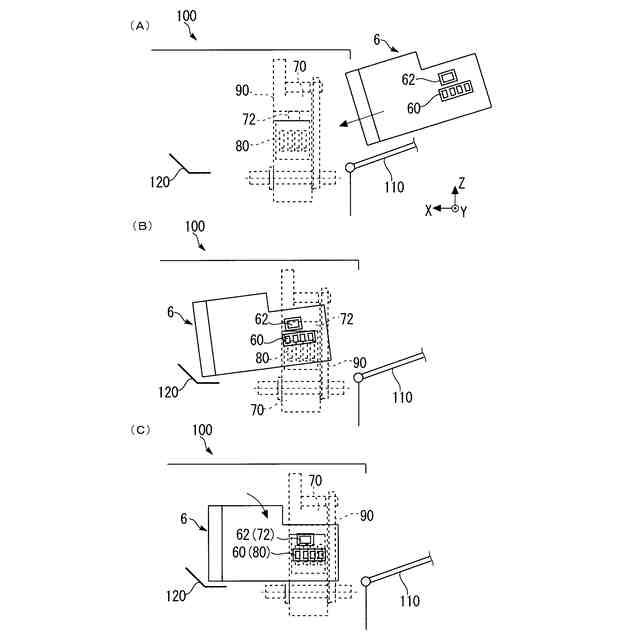

画像形成装置本体にプロセスカートリッジが装着される動作を示す概略図である。

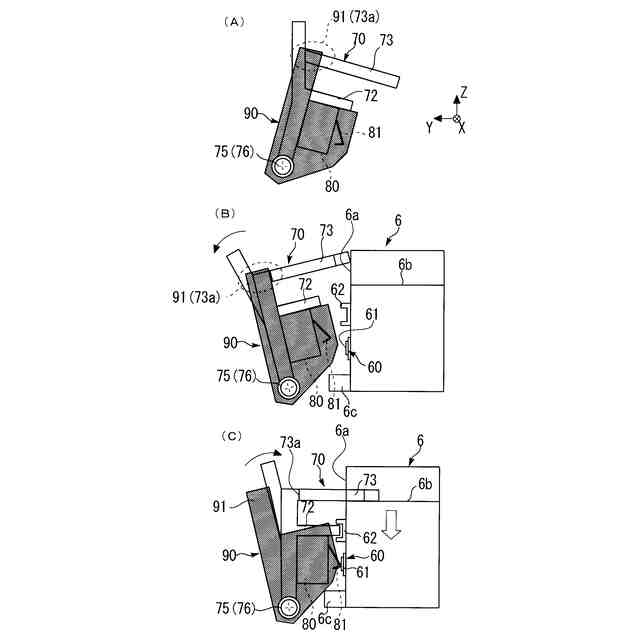

図５のプロセスカートリッジの動作に連動するコネクタの動作を示す概略図である。
【発明を実施するための形態】
【０００９】
以下、この発明を実施するための形態について、図面を参照して詳細に説明する。なお、各図中、同一又は相当する部分には同一の符号を付しており、その重複説明は適宜に簡略化ないし省略する。
【００１０】
まず、図１にて、機器としての画像形成装置１００における全体の構成・動作について説明する。
図１において、１００は画像形成装置としてのプリンタ、１は表面にトナー像が形成される感光体ドラム、６は感光体ドラム１と帯電ローラ４と現像装置５とクリーニング装置２とが一体化された着脱ユニットとしてのプロセスカートリッジ、７はパソコンなどの入力装置から入力された画像情報に基づいた露光光Ｌを感光体ドラム１上に照射する露光部（書込み部）、を示す。
また、９は感光体ドラム１の表面に担持されたトナー像を転写ニップ部（転写位置）に搬送されるシートＰに転写する転写ローラ、１２は用紙等のシートＰが収納された給紙装置（給紙カセット）、を示す。
また、１６は感光体ドラム１と転写ローラ９とが当接する転写ニップ部に向けてシートＰを搬送するレジストローラ（タイミングローラ）、２０はシートＰ上の未定着画像を定着する定着装置、を示す。
（【００１１】以降は省略されています）
