公開番号2025162282
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065473
出願日2024-04-15
発明の名称延長トレイ及び画像形成装置
出願人株式会社リコー
代理人個人,個人,個人
主分類B65H 31/22 20060101AFI20251020BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】延長トレイを容易に着脱できるようにする。
【解決手段】シートトレイ12に対してシートの長さ方向へ延長するように装着される延長トレイ20であって、シートトレイ12が内部に収容されるようにシートトレイ12に装着される装着部22を有し、装着部22はシートトレイ12に対して抜き差し可能に構成される。

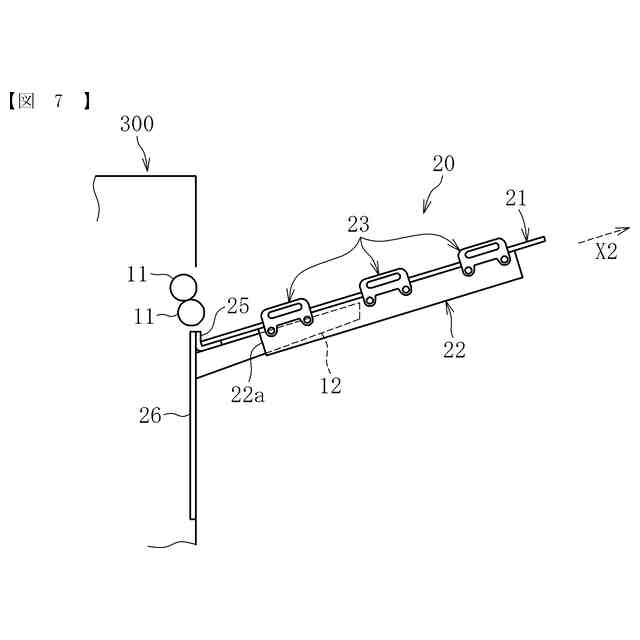

【選択図】図7
特許請求の範囲【請求項１】
シートトレイに対してシートの長さ方向へ延長するように装着される延長トレイであって、
前記シートトレイが内部に収容されるように前記シートトレイに装着される装着部を有し、
前記装着部は前記シートトレイに対して抜き差し可能に構成されることを特徴とする延長トレイ。
続きを表示（約 640 文字）【請求項２】
前記延長トレイ上に載置されるシートの長さ方向の一端と幅方向の両端に接触して前記シートの落下を防止するストッパ部を有する請求項１に記載の延長トレイ。
【請求項３】
前記シートの長さ方向の一端に接触する前記ストッパ部は、前記延長トレイが前記シートトレイに装着される際にシートトレイ側の部材に突き当たる突き当て部である請求項２に記載の延長トレイ。
【請求項４】
前記シートトレイに対する着脱時に把持される取手部を有する請求項１に記載の延長トレイ。
【請求項５】
前記取手部は、前記延長トレイ上のシートが載置される領域よりも前記シートの幅方向の両外側にそれぞれ複数設けられる請求項４に記載の延長トレイ。
【請求項６】
前記取手部は、前記延長トレイ上に載置されるシートの幅方向の両端に接触して前記シートの落下を防止するストッパ部である請求項４に記載の延長トレイ。
【請求項７】
前記延長トレイを吊り下げ保持する吊り下げ保持部を備える請求項１に記載の延長トレイ。
【請求項８】
前記延長トレイの少なくとも一部がプラスチックダンボールにより構成される請求項１に記載の延長トレイ。
【請求項９】
シートトレイと、
前記シートトレイに対して前記シートの長さ方向へ延長するように装着される請求項１に記載の延長トレイと、
を備えることを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、延長トレイ及び画像形成装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
複写機又はプリンタなどの画像形成装置においては、紙などのシートが載置されるシートトレイが設けられている。
【０００３】
例えば、特許文献１（特開平９－８６７６６号公報）においては、画像形成装置から排出された用紙を積載する排紙トレイとして、画像形成装置の排紙受け台に複数積み重ねて取り付けられ、その後、積載された用紙に触れずに排紙受け台から取り外すことができる排紙トレイが提案されている。
【０００４】
ところで、通常のシートトレイとは別に、長尺シートを載置するための延長トレイをオプションとして到着可能に構成されている画像形成装置がある。このような画像形成装置においては、延長トレイの着脱を容易に行えることが望まれるが、特許文献１においては、延長トレイの着脱容易性については検討されていない。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
そこで、本発明においては、延長トレイを容易に着脱できるようにすることを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明は、シートトレイに対してシートの長さ方向へ延長するように装着される延長トレイであって、前記シートトレイが内部に収容されるように前記シートトレイに装着される装着部を有し、前記装着部は前記シートトレイに対して抜き差し可能に構成されることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、延長トレイを容易に着脱することができる。
【図面の簡単な説明】
【０００８】
本発明の第１実施形態に係る画像形成装置の全体構成を示す概略図である。

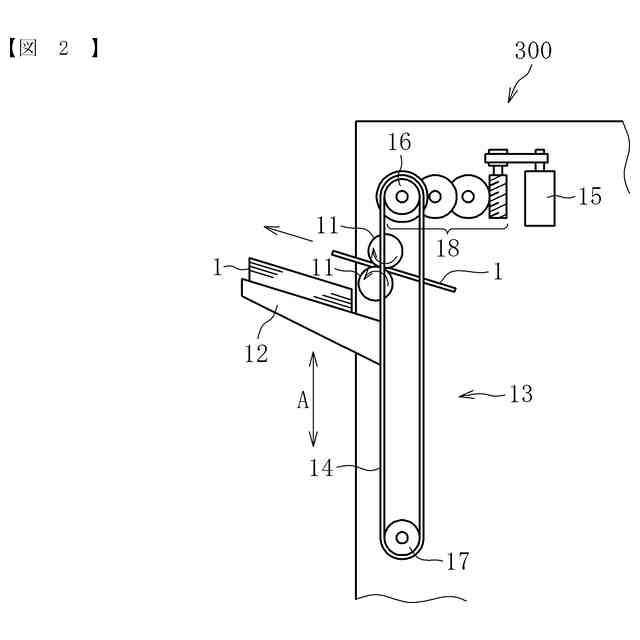

本発明の第１実施形態に係るシート排出部の概略構成図である。

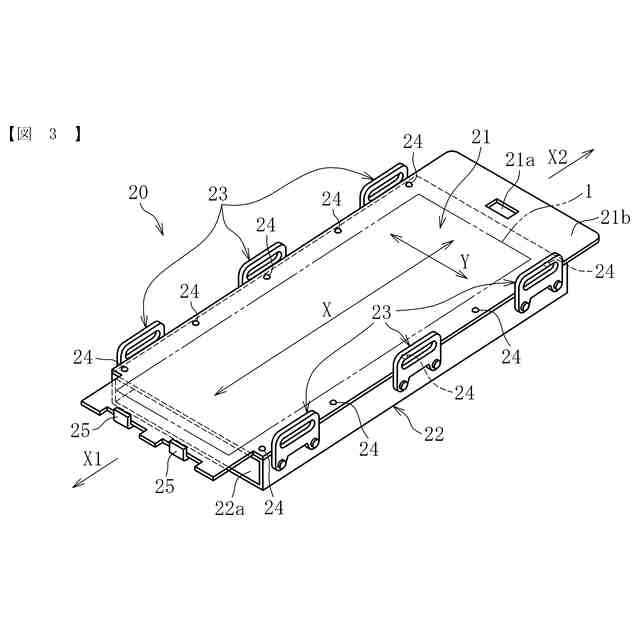

本発明の第１実施形態に係る延長トレイの斜視図である。
本発明の第１実施形態に係るシート載置部と装着部とを固定する留め具の拡大図である。
本発明の第１実施形態に係る突き当て部を固定する留め具の拡大図である。
本発明の第１実施形態に係る延長トレイの着脱方法を説明するための図である。
本発明の第１実施形態に係る延長トレイの着脱方法を説明するための図である。

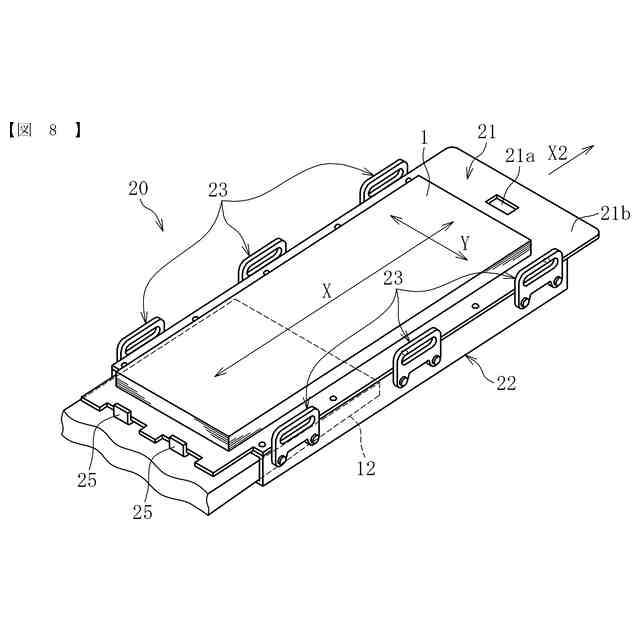

本発明の第１実施形態に係る延長トレイにシートが載置された状態を示す斜視図である。

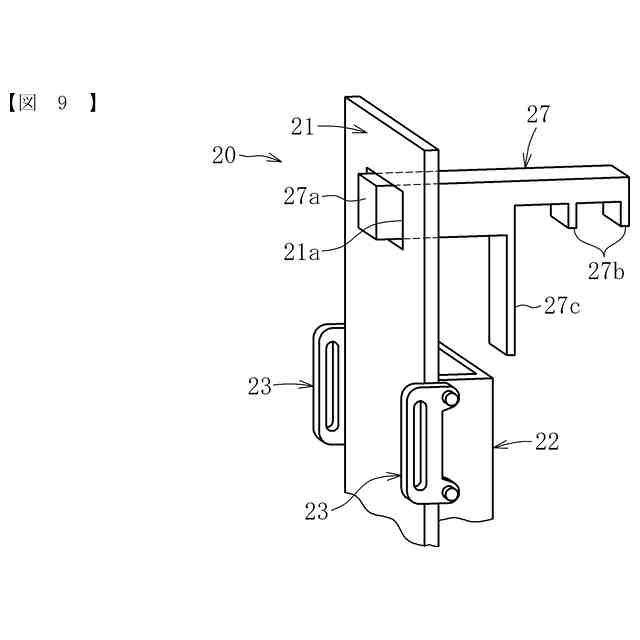

本発明の第１実施形態に係る吊り下げ保持部の斜視図である。
本発明の第１実施形態に係る延長トレイを吊り下げ保持部を用いて画像形成装置本体に吊り下げ保持した状態を示す図である。
本発明の第２実施形態に係る延長トレイの斜視図である。
本発明の第３実施形態に係る延長トレイの斜視図である。
供給トレイに着脱される延長トレイを備える画像形成装置の全体構成を示す概略図である。
【発明を実施するための形態】
【０００９】
以下、添付の図面に基づき、本発明について説明する。なお、本発明を説明するための各図面において、同一の機能もしくは形状を有する部材及び構成部品などの構成要素については、判別が可能な限り同一符号を付し、一度説明した後ではその説明を省略する。
【００１０】
＜画像形成装置の全体構成＞

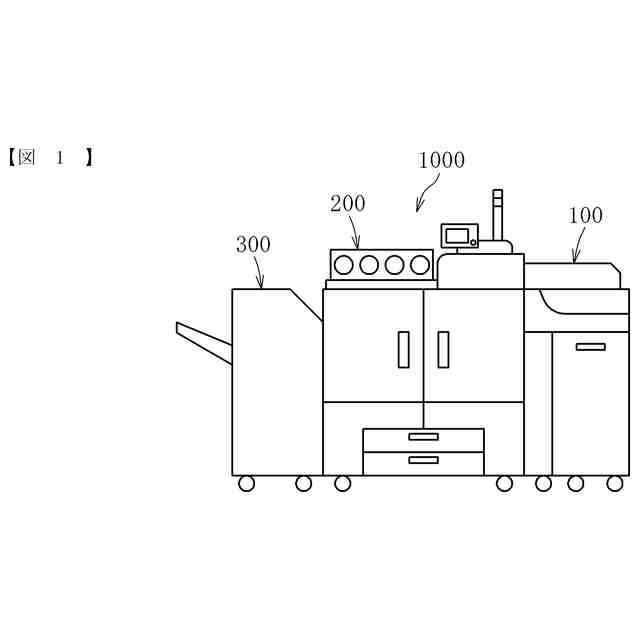

図１は、本発明の第１実施形態に係る画像形成装置の全体構成を示す概略図である。
（【００１１】以降は省略されています）
