公開番号2025145390
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024045543
出願日2024-03-21
発明の名称媒体処理装置及び画像形成システム
出願人株式会社リコー
代理人弁理士法人武和国際特許事務所
主分類B65H 37/04 20060101AFI20250926BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】媒体の種類や媒体束を構成する媒体数に関わらず、安定した液体付与量を正確に調整することができる媒体処理装置を提供する。
【解決手段】少なくとも一枚の媒体の一部に接触し、当該媒体に液体付与をする液体付与部材を含む液体付与手段と、液体付与部材を媒体に向けて進退可能にする媒体押え手段と、媒体押え手段と液体付与部材との相対位置を検出する媒体押え位置検知手段と、媒体押え位置検知手段の検知情報に基づいて、少なくとも一枚の媒体に対する液体付与部材の移動量を決定し、当該移動量に基づいて液体付与部材を媒体に対して移動させる制御手段と、を備える媒体処理装置。
【選択図】図3
特許請求の範囲【請求項１】
少なくとも一枚の媒体の一部に接触し、当該媒体に液体付与をする液体付与部材を含む液体付与手段と、
前記液体付与部材を前記媒体に向けて進退可能にする媒体押え手段と、
前記媒体押え手段と前記液体付与部材との相対位置を検出する媒体押え位置検知手段と、
前記媒体押え位置検知手段の検知情報に基づいて、少なくとも一枚の前記媒体に対する前記液体付与部材の移動量を決定し、当該移動量に基づいて前記液体付与部材を前記媒体に対して移動させる制御手段と、
を備えることを特徴とする媒体処理装置。
続きを表示（約 470 文字）【請求項２】
前記媒体押え位置検知手段は、前記液体付与手段に対し、取り付け位置を調整可能にして設置されている、
請求項１に記載の媒体処理装置。
【請求項３】
前記制御手段は、前記検知情報と前記媒体に関する情報と、基づいて前記移動量を変更する、
請求項１又は２に記載の媒体処理装置。
【請求項４】
前記媒体に関する情報には、当該媒体の厚み情報、当該媒体の坪量情報、当該媒体における前記媒体の吸収性を示す吸収特性情報、の少なくとも一つの情報、又は、各情報をカテゴリに分けたカテゴリ情報を含む、
請求項１に記載の媒体処理装置。
【請求項５】
前記媒体に画像を形成する画像形成装置と、
前記画像形成装置によって画像が形成された複数の前記媒体に対し前記液体付与を施す請求項１に記載の媒体処理装置と、
を備えることを特徴とする画像形成システム。
【請求項６】
前記制御手段を前記画像形成装置に備えることを特徴とする請求項５に記載の画像形成システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、媒体処理装置及び画像形成システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
シート状の媒体を積み重ねたシート束を綴る媒体処理装置が知られている。当該媒体処理装置に適用される綴じ処理として、シート束に貫通させる針状の部材（綴じ部材）を用いて綴る「針綴じ処理」や、シート束の一部を加圧変形させて綴る「圧着綴じ処理」などが知られている。
【０００３】
圧着綴じをするときにシート状の媒体としての用紙に、液体を付与する液体付与圧着綴じ装置も知られている。液体付与圧着綴じ装置は、発泡材である液体付与部材を媒体に直接的に押圧して液体を付与する。
【０００４】
液体付与圧着綴じ装置に関し、液体付与を行なうときの押圧制御について、押圧される液体付与部材の押し潰し量によって、付与する液体量を調整し、最適な液体付与条件において液体付与圧着綴じを実行可能にする構成が開示されている（例えば、特許文献１を参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示の従来技術では、液体付与をする媒体を積載する積載台の積載面位置を０ｍｍ基準で装置調整を実施し、液体付与をする媒体束の厚みを媒体枚数と媒体の厚み情報から算出して液体付与面位置を決定し、液体付与部材の押し潰し量を調整している。
【０００６】
上記の従来方法において、媒体の厚み情報を正確に取得する事は困難である。なぜならば、媒体、特に紙の場合、その種類を区別する要素は、紙単位の厚みではなく単位面積当たりの重さに基づいている。したがって、紙の繊維密度や添加物などの影響により、紙の厚みの誤差は大きく生ずることがある。なお、用紙束を構成する用紙枚数が増加するほど誤差は増加する。この誤差によって実際の液体付与面と、上記のように算出された液体付与面と、位置のズレは大きくなる。すなわち、従来技術では、液体付与部材の押し潰し量を精度よく制御することは困難である、という課題がある。
【０００７】
本発明は、媒体の種類や媒体束を構成する媒体枚数に関わらず、安定した液体付与量を正確に調整することができる媒体処理装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するために、本発明の一態様は、媒体処理装置に関し、少なくとも一枚の媒体の一部に接触して液体を付与する液体付与部材を用いた液体付与をする液体付与手段と、前記液体付与部材を前記媒体の方向に対して突出又は対比可能にする媒体押え手段と、前記媒体押え手段と前記液体付与部材との相対位置を検出する媒体押え位置検知手段と、前記媒体押え位置検知手段の検出情報に基づいて、少なくとも一枚の前記媒体に対する前記液体付与部材の移動量を決定し、当該移動量に基づいて前記液体付与部材を前記媒体に対して移動させる制御手段と、を備えることを特徴とする。
【発明の効果】
【０００９】
本発明によれば、媒体の種類や媒体束を構成する媒体枚数に関わらず、安定した液体付与量を正確に調整することができる。
【図面の簡単な説明】
【００１０】
画像形成システムの全体構成を示す図。

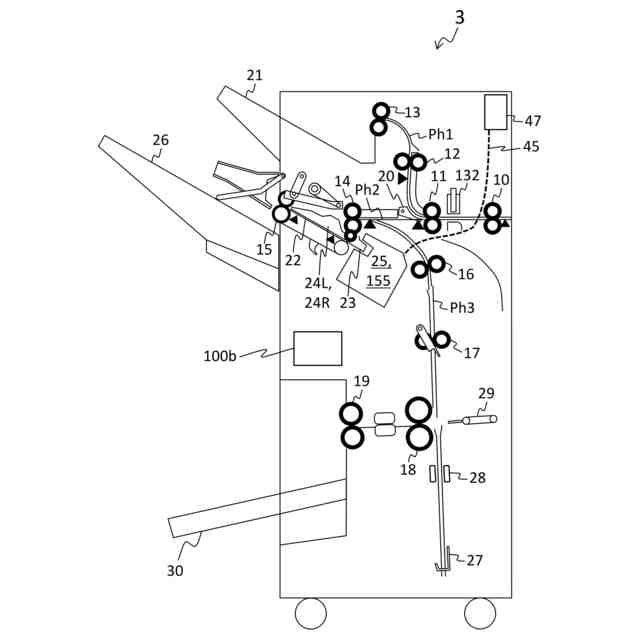

第一実施形態に係る後処理装置の内部構造を示す図。

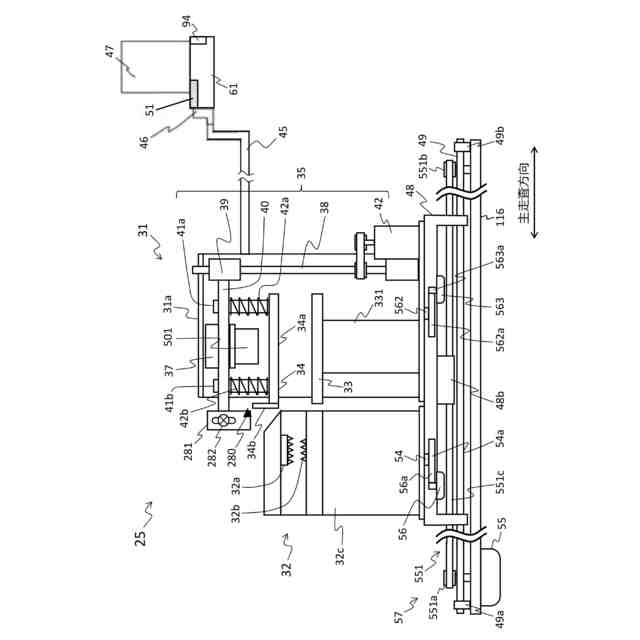

端綴じ処理部を搬送方向の上流側から見た模式図。

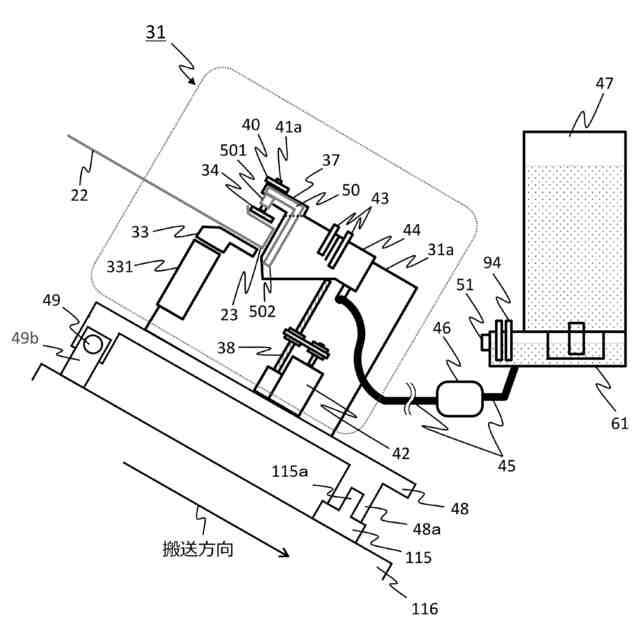

端綴じ処理部を主走査方向の液体付与手段側から見た模式図。

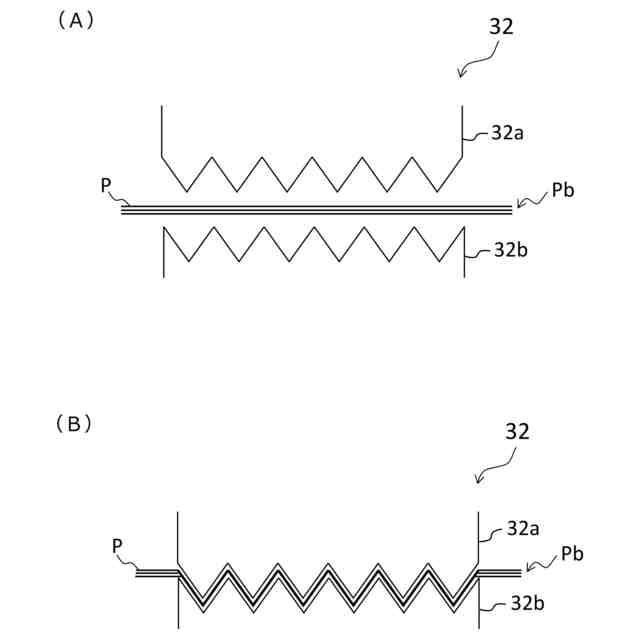

端綴じ処理部の圧着手段の構成を示す模式図。

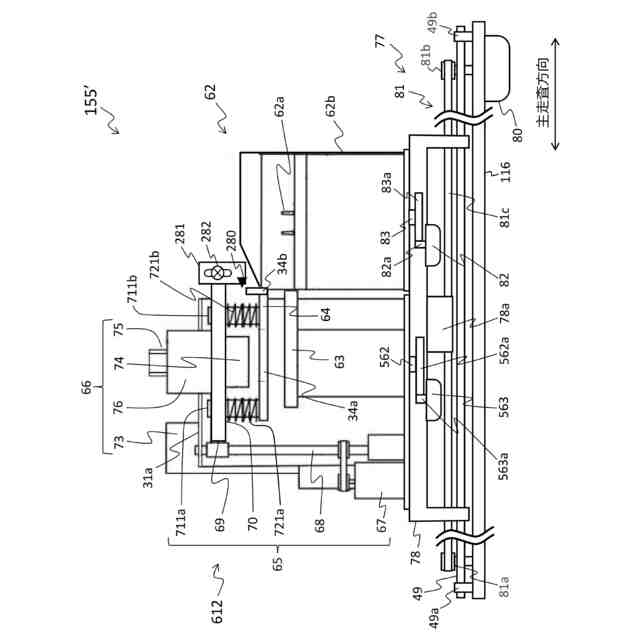

針綴じ処理部を搬送方向の上流側から見た模式図。
針綴じ処理部の変形例を搬送方向の上流側から見た模式図。
後処理装置における第二貯液タンクの配置及び構成を示す図。

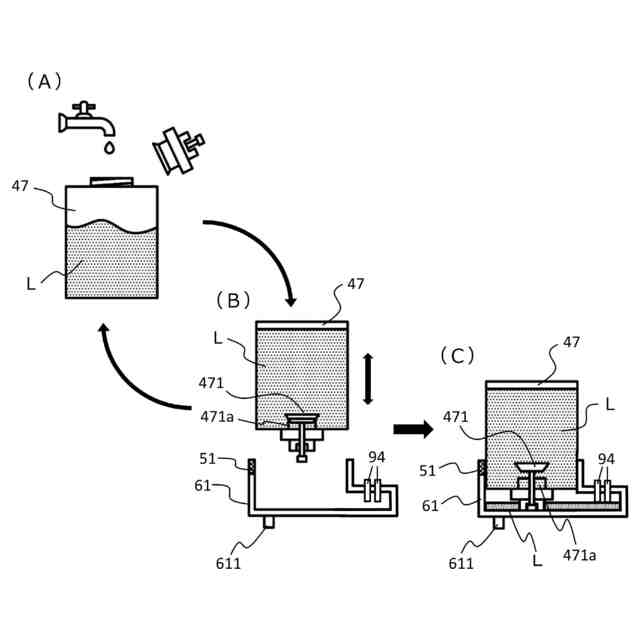

後処理装置における第二貯液タンクの着脱構成を示す図。
第一実施形態に係る後処理装置を制御する制御ブロックのハードウェア構成図。
端綴じ処理部による綴じ処理のフローチャート。
１箇所綴じの実行中における端綴じ処理部の位置を示す図。
２箇所綴じの実行中における端綴じ処理部の位置を示す図。
本実施形態に係る液体付与移動機構の詳細を説明する図。
液体付与移動機構の動作及び状態を説明する図。
液体付与移動機構の動作及び状態を説明する図。
液体付与部材の制御値のカテゴリを例示する図。
液体付与移動機構の初期設定処理を説明するフローチャート。
液体付与移動機構の動作制御を含む液体付与処理のフローチャート。
綴じ処理のフローチャート。
第二実施形態に係る後処理装置の内部構造を示す図。
第二実施形態に係る内部トレイを用紙の厚み方向から見た図。
第二実施形態に係る圧着手段を搬送方向の下流側から見た模式図。
第二実施形態に係る液体付与手段を用紙の厚み方向から見た図。
図２４のＸＸＶ－ＸＸＶにおける断面図。
図２４のＸＸＶＩ－ＸＸＶＩにおける断面図。
第二実施形態に係る後処理装置の制御ブロックのハードウェア構成図。
第二実施形態に係る後処理装置の後処理フローチャート。
画像形成システムの変形例の全体構成を示す図。
後処理装置の制御部の変形例１を示す図。
後処理装置の制御部の変形例２を示す図。
【発明を実施するための形態】
（【００１１】以降は省略されています）
