公開番号2025140740
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040302
出願日2024-03-14
発明の名称画像形成装置
出願人株式会社リコー
代理人個人,個人
主分類G03G 21/00 20060101AFI20250919BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】稼働停止期間を低減する。
【解決手段】本開示に係る画像形成装置は、画像形成するためのトナーを格納している交換部材の収納機構と、前記収納機構に収容された前記交換部材の着脱口に設けられた開閉部材と、前記開閉部材を閉じた状態でロックするためのロック機構と、開閉可能であって、閉じた状態の場合に前記開閉部材を覆い且つ前記開閉部材が開いた状態になることを抑制する、カバー部材と、前記カバー部材が閉じた状態であるか否を検出する検出部と、前記カバー部材が閉じた状態であることが検出された場合であり、且つ、前記交換部材に収容されている前記トナーの量が所定の閾値より少ないと判定された場合に、前記ロック機構のロックの解除状態に切り替え可能か否かの故障検出を実行する故障検出部と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
画像形成するためのトナーを格納している交換部材の収納機構と、
前記収納機構に収容された前記交換部材の着脱口に設けられた開閉部材と、
前記開閉部材を閉じた状態でロックするためのロック機構と、
開閉可能であって、閉じた状態の場合に前記開閉部材を覆い且つ前記開閉部材が開いた状態になることを抑制する、カバー部材と、
前記カバー部材が閉じた状態であるか否を検出する検出部と、
前記カバー部材が閉じた状態であることが検出された場合であり、且つ、前記交換部材に収容されている前記トナーの量が所定の閾値より少ないと判定された場合に、前記ロック機構のロックの解除状態に切り替え可能か否かの故障検出を実行する故障検出部と、
を備える画像形成装置。
続きを表示（約 330 文字）【請求項２】
前記故障検出部は、前記画像形成装置の電源がオンになった場合又は省エネルギー状態から復帰した場合に、前記ロック機構のロック状態を維持しているか否かの故障検出を実行する、
請求項１に記載の画像形成装置。
【請求項３】
前記所定の閾値は、操作又は遠隔からの入力に基づいて、変更可能である、
請求項１に記載の画像形成装置。
【請求項４】
前記ロック機構は、ソレノイドの動作によってロック状態と、ロックの解除状態と、が切り替わり、
前記故障検出部は、前記ソレノイドに電力供給して、前記ロック機構がロックの解除状態に切り替わるか否かの故障検出を実行する、
請求項１に記載の画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、画像形成装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、画像形成装置においては、画像形成を行うためのトナーが格納されているトナーボトルを収容可能に構成されている。
【０００３】
例えば、特許文献１には、トナーボトルを着脱するための着脱口に、トナーボトルカバーが設けられている。当該画像形成装置には、ユーザがトナーボトルを誤って取り出さないように、トナーボトルカバーにロックするトナーボトルカバーソレノイド（ロック機構の一例）が設けられている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
トナーボトルカバーをロックするロック機構が設けられた画像形成装置においては、ロック機構が故障した場合、トナーボトルカバーが開くことができなくなる。従来の画像形成装置では、トナーボトルを交換するためにロック機構が解除できないときに、初めて、ロック機構が故障していることを認識することが多かった。
【０００５】
つまり、画像形成装置においてトナーボトルの交換が必要な時期に、ロック機構の修理が完了するまでトナーボトルが交換できないので、画像形成装置の稼働停止期間が長くなるという問題が生じる。
【０００６】
本発明の実施形態は、上記課題に鑑み、適切なタイミングでロック機構の故障を検出することで、画像形成装置の稼働停止期間の低減を目的とする。
【課題を解決するための手段】
【０００７】
上述した課題を解決するために、本発明は、画像形成装置が、画像形成するためのトナーを格納している交換部材の収納機構と、前記収納機構に収容された前記交換部材の着脱口に設けられた開閉部材と、前記開閉部材を閉じた状態でロックするためのロック機構と、開閉可能であって、閉じた状態の場合に前記開閉部材を覆い且つ前記開閉部材が開いた状態になることを抑制する、カバー部材と、前記カバー部材が閉じた状態であるか否を検出する検出部と、前記カバー部材が閉じた状態であることが検出された場合であり、且つ、前記交換部材に収容されている前記トナーの量が所定の閾値より少ないと判定された場合に、前記ロック機構のロックの解除状態に切り替え可能か否かの故障検出を実行する故障検出部と、を備える。
【発明の効果】
【０００８】
本発明の実施形態によれば、適切なタイミングでロック機構の故障を検出することで、画像形成装置の稼働停止期間の低減を実現する。
【図面の簡単な説明】
【０００９】

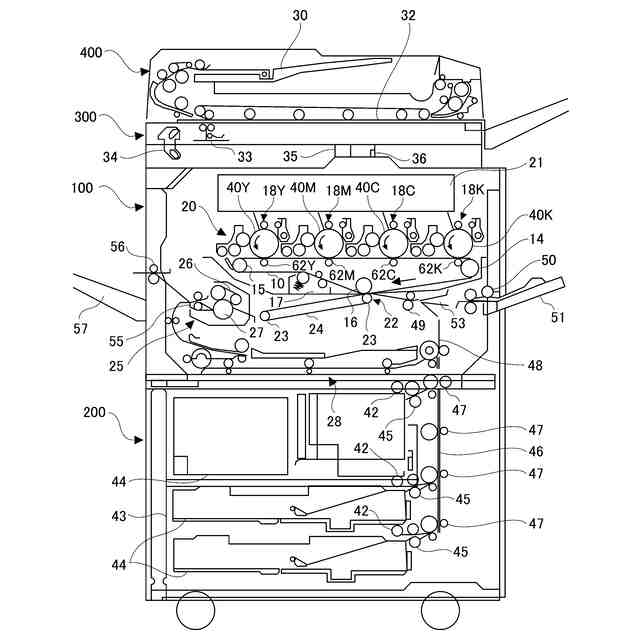

第１の実施形態に係る画像形成装置の構成の一例を示す図である。

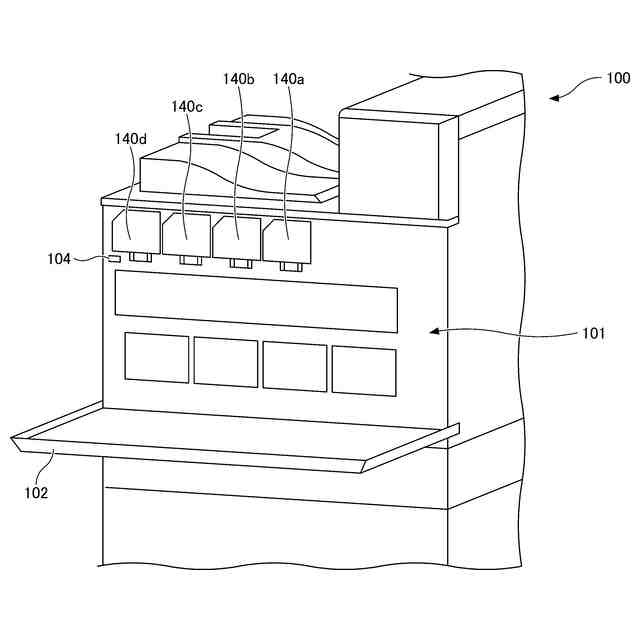

第１の実施形態の画像形成装置の前カバーを開いた状態を示す斜視図である。
第１の実施形態に係る画像形成装置の前カバーを開き、対応するボトルカバーを開いた状態を示した説明図である。

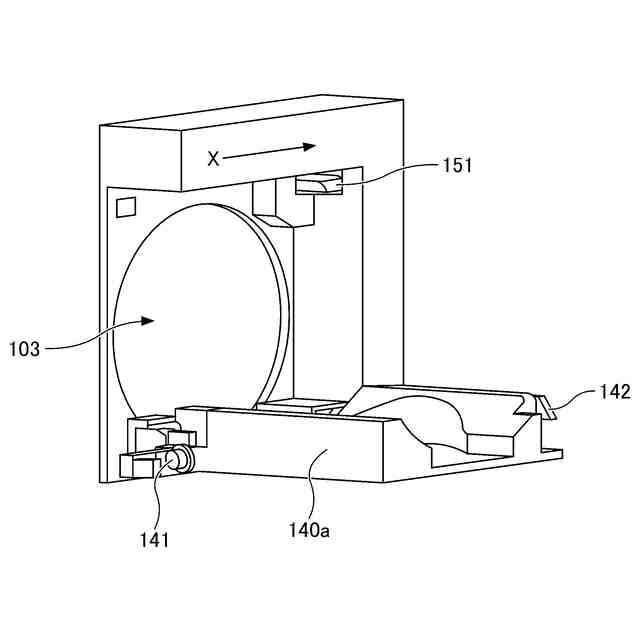

第１の実施形態に係るボトルカバーを開いた状態を示す斜視図である。

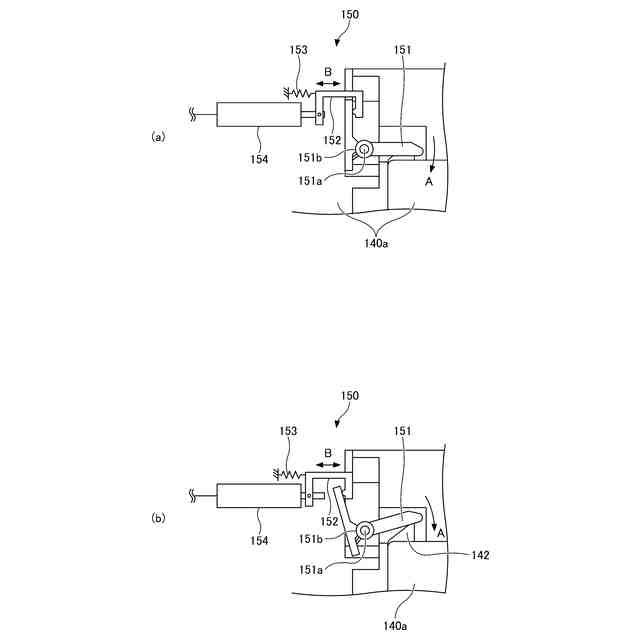

第１の実施形態に係るボトルカバーのロック機構をＸ方向から視た説明図である。

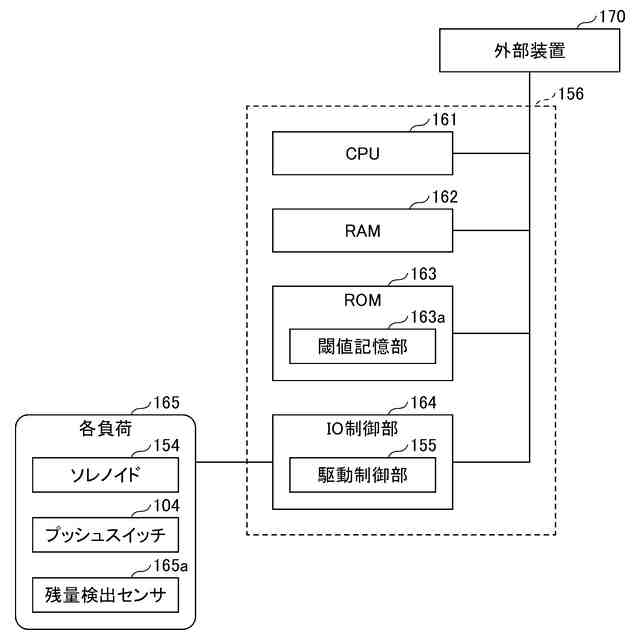

第１の実施形態に係る制御部の構成を例示した図である。

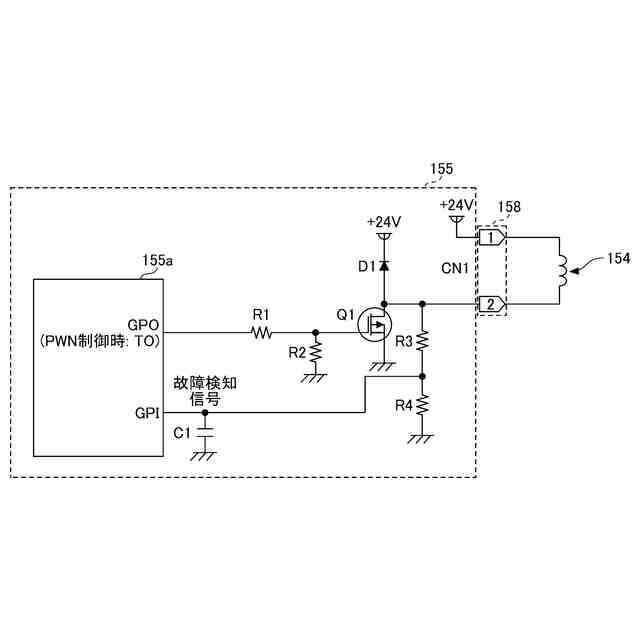

第１の実施形態におけるソレノイドの故障検出回路を含む駆動制御部の構成の一例を示す説明図である。
第１の実施形態に係る画像形成装置で行われる、ソレノイドがＯＮにならない故障（非ロック状態故障）の検出の第１の実行手順を示したフローチャートである。

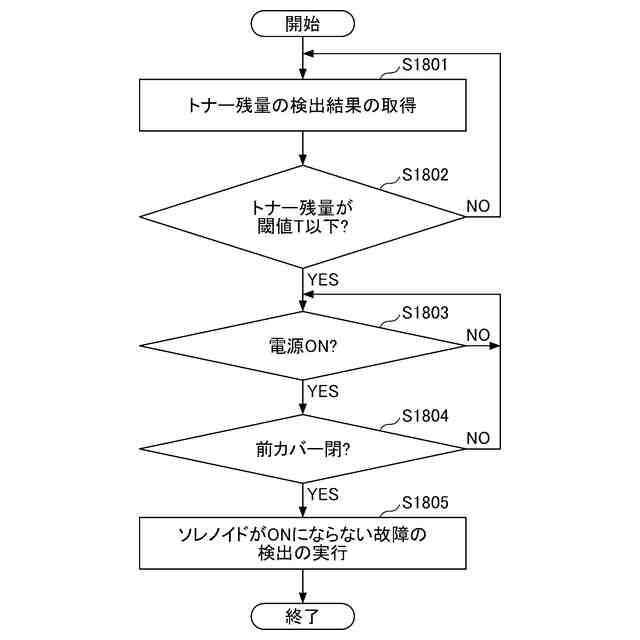

第１の実施形態に係る画像形成装置で行われる、ソレノイドがＯＮにならない故障（非ロック状態故障）の検出の第２の実行手順を示したフローチャートである。
第１の実施形態に係る画像形成装置で行われる、ソレノイドがＯＦＦにならない故障（ロック状態故障）の検出の第１の実行手順を示したフローチャートである。
第１の実施形態に係る画像形成装置で行われる、ソレノイドがＯＦＦにならない故障（ロック状態故障）の検出の第２の実行手順を示したフローチャートである。
図１２は、第２の実施形態に係る制御部の構成を例示した図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照しながら実施形態について説明する。説明の理解を容易にするため、各図面において同一の構成要素に対しては可能な限り同一の符号を付して、重複する
説明は省略する。
（【００１１】以降は省略されています）
