公開番号2025171243
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024076374
出願日2024-05-09
発明の名称加熱装置、定着装置及び画像形成装置
出願人株式会社リコー
代理人個人,個人,個人
主分類G03G 15/20 20060101AFI20251113BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】圧縮コイルばねの誤組付けを防止する。

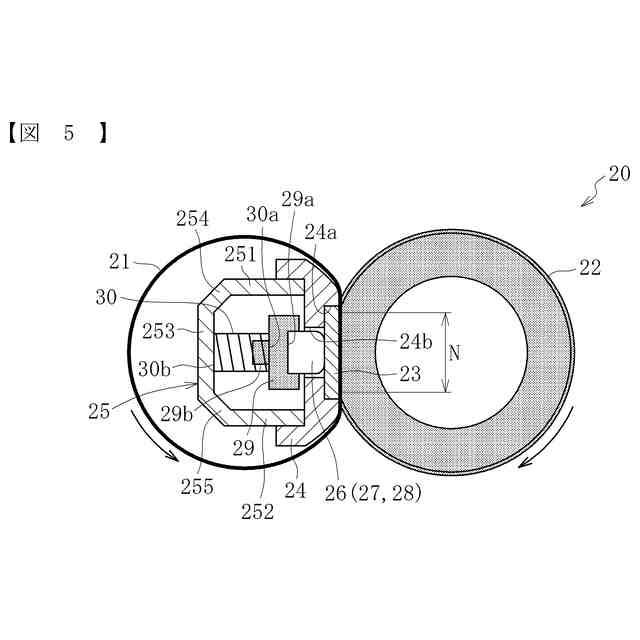

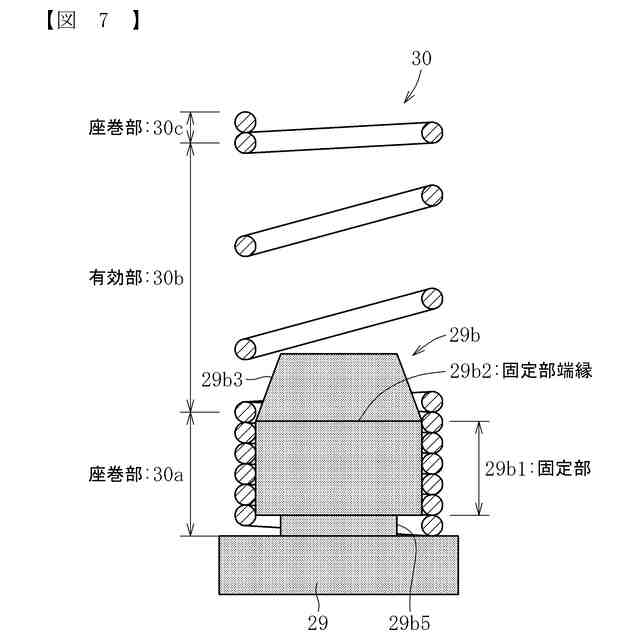

【解決手段】本発明の加熱装置は、第一の回転体と、第一の回転体の外周面との間に被加熱部材を挿通するニップ部Nを形成する第二の回転体と、第一の回転体及び第二の回転体の少なくとも一方を加熱する加熱源(ヒータ23)と、加熱源の温度を検知する温度センサ26と、温度センサを保持するセンサ保持部材29と、一端部がセンサ保持部材29に支持されると共に他端部が受け部材(ステー24)に支持された圧縮コイルばね30と、を備え、センサ保持部材29は、圧縮コイルばね30の一端部の内径に挿入されるボス部29bを有し、当該ボス部29bは、圧縮コイルばね30の一端部に形成される座巻部30aの内径に嵌合される固定部29b1を有すると共に、圧縮コイルばね30の中間部に形成される有効部30bが固定部29b1から離間していることを特徴とする。

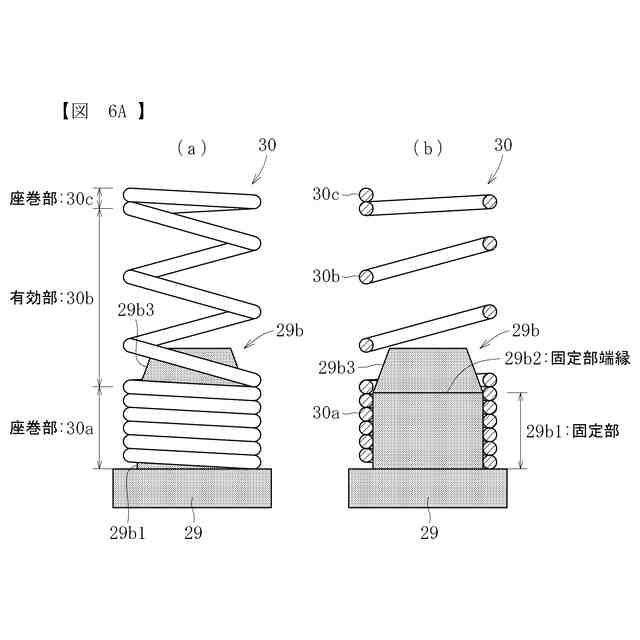

【選択図】図6A
特許請求の範囲【請求項１】
第一の回転体と、
前記第一の回転体の外周面との間に被加熱部材を挿通するニップ部を形成する第二の回転体と、
前記第一の回転体及び前記第二の回転体の少なくとも一方を加熱する加熱源と、
前記加熱源の温度を検知する温度センサと、
前記温度センサを保持するセンサ保持部材と、
一端部が前記センサ保持部材に支持されると共に他端部が受け部材に支持された圧縮コイルばねと、
を備え、
前記センサ保持部材は、前記圧縮コイルばねの一端部の内径に挿入されるボス部を有し、
当該ボス部は、前記圧縮コイルばねの一端部に形成される座巻部の内径に嵌合される固定部を有すると共に、前記圧縮コイルばねの中間部に形成される有効部が前記固定部から離間していることを特徴とする加熱装置。
続きを表示（約 530 文字）【請求項２】
前記固定部の先端側に、前記圧縮コイルばねの有効部の内側に位置する案内部が形成されていることを特徴とする請求項１の加熱装置。
【請求項３】
前記案内部が、先端側に行くにつれて先細となるテーパ部を有することを特徴とする請求項２の加熱装置。
【請求項４】
前記テーパ部の外周に前記圧縮コイルばねの有効部が位置することを特徴とする請求項３の加熱装置。
【請求項５】
前記ボス部の基端部に、前記圧縮コイルばねの座巻部の内径から離間した小径部が形成されていることを特徴とする請求項１の加熱装置。
【請求項６】
前記ボス部の前記固定部の先端側に、前記圧縮コイルばねの座巻部の傾斜角と同じ傾斜角を有する螺旋端面が形成されていることを特徴とする請求項１の加熱装置。
【請求項７】
前記螺旋端面の終端の段差面を除く固定部端縁に、前記圧縮コイルばねが接触しないことを特徴とする請求項６の加熱装置。
【請求項８】
請求項１から７のいずれか１項の加熱装置を有することを特徴とする定着装置。
【請求項９】
請求項８の定着装置を有することを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は加熱装置、定着装置及び画像形成装置に係り、特に加熱源に温度センサを押圧する圧縮コイルばねの誤組付けを防止したものに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】

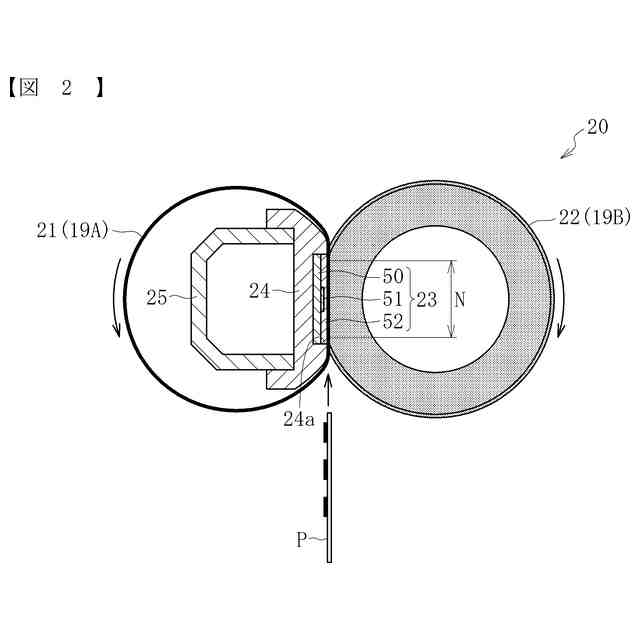

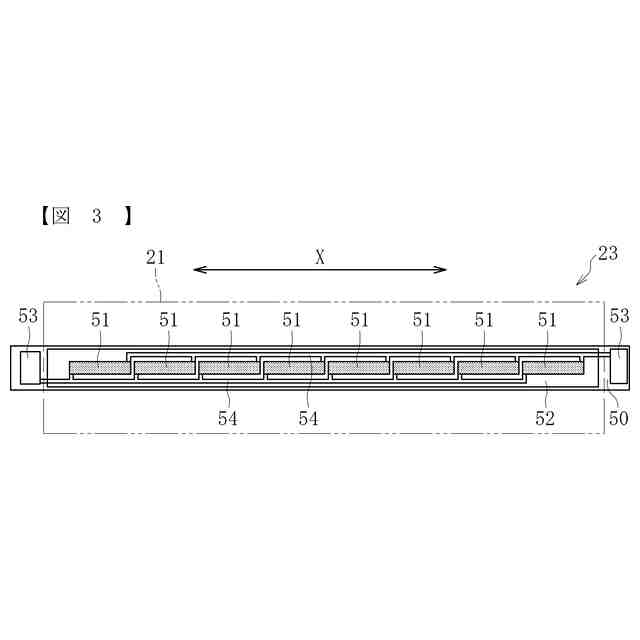

複写機、プリンタなどの画像形成装置に搭載される加熱装置の一例として、シートを加熱して画像をシートに定着させる定着装置が知られている。一般的に、定着装置は、互いに接触してニップ部を形成する一対の回転体と、一対の回転体の少なくとも一方を加熱するヒータなどを備えている。ヒータによって回転体の一方又は両方が所定の温度に加熱された状態で、回転体同士の間（ニップ部）にシートが進入すると、シート上の未定着画像が加熱及び加圧され、未定着画像がシートに定着される。
【０００３】
定着装置には、ヒータの温度を適切に維持したり過剰な温度上昇を防止したりする目的で、ヒータの温度を検知する温度センサが設けられている。当該温度センサは、ヒータに対してばねによって所定の押圧力で押付けられる。
【０００４】
ばねの種類は複数知られており、板ばねを使用するもの（特許文献１：特開２０１６－１１４６２１号公報）、圧縮コイルばねを使用するもの（特許文献２：特開２０１５－１２１６２９号公報）、圧縮コイルばねと板ばねを併用するもの（特許文献３：特開２０２３－１８６０４号公報）、引張りコイルばねを使用するもの（特許文献４：特開２０１５－１１８３６６号公報）などが知られている。ここで、圧縮コイルばねを使用する場合は、通常、圧縮コイルばねの一端が温度センサを保持するセンサ保持部材のボス部に位置決めされる。
【０００５】
詳しくは図１３Ａ、図１３Ｂに示すように、圧縮コイルばね３０の一端部に形成された座巻部３０ａが、ボス部２９ｂの外周面に嵌合される。ボス部２９ｂは、座巻部３０ａの内径に圧嵌合される円柱状の固定部２９ｂ１を有する。固定部２９ｂ１の上端縁２９ｂ２から先端側に向け縮径したテーパ部２９ｂ３や、テーパ部２９ｂ３の先端から突き出た円柱状のガイド部２９ｂ４を有する場合もある。
【発明の開示】
【発明が解決しようとする課題】
【０００６】
ここで、圧縮コイルばね３０の有効部３０ｂ（の下端部）が固定部２９ｂ１に重なると、図１３Ｂ（ａ）⇒（ｂ）のように、有効部３０ｂが固定部２９ｂ１を越えた箇所で巻線の傾斜の影響が出る。すなわち、固定部２９ｂ１を越えた箇所でモーメントＭが発生し、このモーメントＭによってばね荷重Ｐの方向が傾斜したまま圧縮コイルばね３０を誤組付けしてしまう場合がある。
【０００７】
そうすると、ヒータに対する温度センサの当接圧が設定圧（一定荷重）より減少したり、温度センサの当接位置が設定位置からズレたりなどして、ヒータの検知温度に誤差が発生する可能性がある。このような誤組付けは組付け後の検品では発見が難しく、製品不良率が非常に高いという課題があった。
【０００８】
そこで、本発明は、圧縮コイルばねの誤組付けを防止することを課題とする。
【課題を解決するための手段】
【０００９】
前記課題を解決するため、本発明に係る加熱装置は、第一の回転体と、前記第一の回転体の外周面との間に被加熱部材を挿通するニップ部を形成する第二の回転体と、前記第一の回転体及び前記第二の回転体の少なくとも一方を加熱する加熱源と、前記加熱源の温度を検知する温度センサと、前記温度センサを保持するセンサ保持部材と、一端部が前記センサ保持部材に支持されると共に他端部が受け部材に支持された圧縮コイルばねと、を備え、前記センサ保持部材は、前記圧縮コイルばねの一端部の内径に挿入されるボス部を有し、当該ボス部は、前記圧縮コイルばねの一端部に形成される座巻部の内径に嵌合される固定部を有すると共に、前記圧縮コイルばねの中間部に形成される有効部が前記固定部から離間していることを特徴とする。
【発明の効果】
【００１０】
本発明によれば、圧縮コイルばねの誤組付けを防止することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
