公開番号2025160988
公報種別公開特許公報(A)
公開日2025-10-24
出願番号2024063787
出願日2024-04-11
発明の名称通信端末、通信方法、及びプログラム
出願人株式会社リコー
代理人個人,個人
主分類H04L 41/06 20220101AFI20251017BHJP(電気通信技術)
要約【課題】ネットワークに接続されるエッジ端末である通信端末において、本来、エッジ端末が受信するはずのないパケットを受信したことを検知し、ネットワーク環境の改善を促すことを可能にする。
【解決手段】通信端末は、ネットワークに接続される通信端末であって、前記ネットワークから受信したパケットが、中継装置間で送受信されるパケットであるかを判定する判定部と、前記ネットワークから受信したパケットが前記中継装置間で送受信されるパケットである場合、前記中継装置間で送受信されるパケットを受信したことを通知する通知部と、を有する。
【選択図】図3
特許請求の範囲【請求項１】
ネットワークに接続される通信端末であって、
前記ネットワークから受信したパケットが、中継装置間で送受信されるパケットであるかを判定する判定部と、
前記ネットワークから受信したパケットが前記中継装置間で送受信されるパケットである場合、前記中継装置間で送受信されるパケットを受信したことを通知する通知部と、
を有する、通信端末。
続きを表示（約 1,000 文字）【請求項２】
前記中継装置間で送受信されるパケットは、スイッチ間のみで送受信されるパケット、又はルータ間のみで送受信されるパケットを含む、請求項１に記載の通信端末。
【請求項３】
前記中継装置間で送受信されるパケットは、ＶＬＡＮタグが付加されたパケットを含む、請求項１又は２に記載の通信端末。
【請求項４】
前記中継装置間で送受信されるパケットは、ＭＰＬＳラベルが付加されたパケットを含む、請求項１又は２に記載の通信端末。
【請求項５】
前記中継装置間で送受信されるパケットは、ルーティングプロトコルのヘッダ情報が付加されたパケットを含む、請求項１又は２に記載の通信端末。
【請求項６】
表示画面を表示する表示部を有し、
前記通知部は、前記中継装置間で送受信されるパケットを受信したことを、前記表示画面を用いて通知する、請求項１又は２に記載の通信端末。
【請求項７】
前記通知部は、前記中継装置間で送受信されるパケットを受信したことに対する対応方法を、前記表示画面を用いて通知する、請求項６に記載の通信端末。
【請求項８】
前記ネットワークから受信したパケットのうち、前記通信端末で処理するパケットを選択的に出力するフィルタ処理を実行する宛先フィルタ部を有し、
前記判定部は、前記フィルタ処理を実行する前に、前記ネットワークから受信したパケットが中継装置間で送受信されるパケットであるかを判定する、
請求項１又は２に記載の通信端末。
【請求項９】
ネットワークに接続される通信端末が、
前記ネットワークから受信したパケットが、中継装置間で送受信されるパケットであるかを判定する処理と、
前記ネットワークから受信したパケットが前記中継装置間で送受信されるパケットである場合、前記中継装置間で送受信されるパケットを受信したことを通知する処理と、
を実行する、通信方法。
【請求項１０】
ネットワークに接続される通信端末に、
前記ネットワークから受信したパケットが、中継装置間で送受信されるパケットであるかを判定する処理と、
前記ネットワークから受信したパケットが前記中継装置間で送受信されるパケットである場合、前記中継装置間で送受信されるパケットを受信したことを通知する処理と、
を実行させる、プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、通信端末、通信方法、及びプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ネットワークパケットを解析して、プロトコルの不具合を検出する技術がある。例えば、パケットの送受信状態に関する状態情報と、の送受信制御処理の不具合を特徴付ける不具合情報との比較結果に基づいて、不具合の発生している送受信制御処理を検出する不具合自動検出装置が知られている（例えば、特許文献１参照）。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
特許文献１に開示された従来の技術では、ＴＣＰ（Transmission Control Protocol）プロトコルのフォーマットチェックにより、不具合検出を行っている。しかし、この方法だけでは、例えば、ルーティングの誤りにより、本来、エッジ端末が受信するはずのないパケットを受信したことを検知し、ネットワーク環境の改善を促すことはできない。
【０００４】
本発明の一実施形態は、上記の問題点に鑑みてなされたものであって、ネットワークに接続されるエッジ端末である通信端末において、本来、エッジ端末が受信するはずのないパケットを受信したことを検知し、ネットワーク環境の改善を促すことを可能にする。
【課題を解決するための手段】
【０００５】
上記の課題を解決するため、本発明の一実施形態に係る通信端末は、ネットワークに接続される通信端末であって、前記ネットワークから受信したパケットが、中継装置間で送受信されるパケットであるかを判定する判定部と、前記ネットワークから受信したパケットが前記中継装置間で送受信されるパケットである場合、前記中継装置間で送受信されるパケットを受信したことを通知する通知部と、を有する。
【発明の効果】
【０００６】
本発明の一実施形態によれば、ネットワークに接続されるエッジ端末である通信端末において、本来、エッジ端末が受信するはずのないパケットを受信したことを検知し、ネットワーク環境の改善を促すことが可能になる。
【図面の簡単な説明】
【０００７】
一実施形態に係る通信端末のハードウェア構成の例を示す図である。

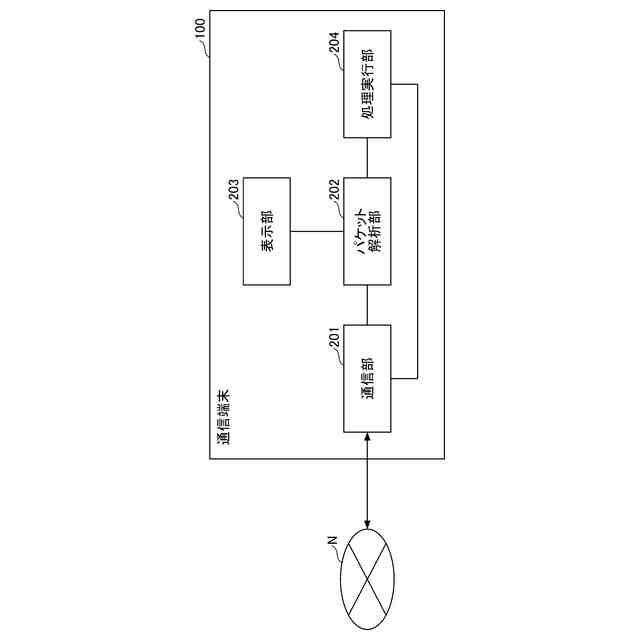

一実施形態に係る通信端末の機能構成の例を示す図である。

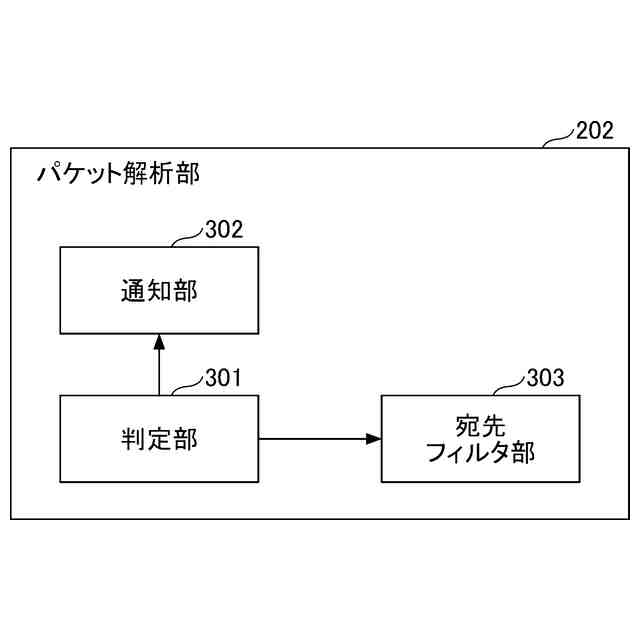

一実施形態に係るパケット解析部の機能構成の一例を示す図である。

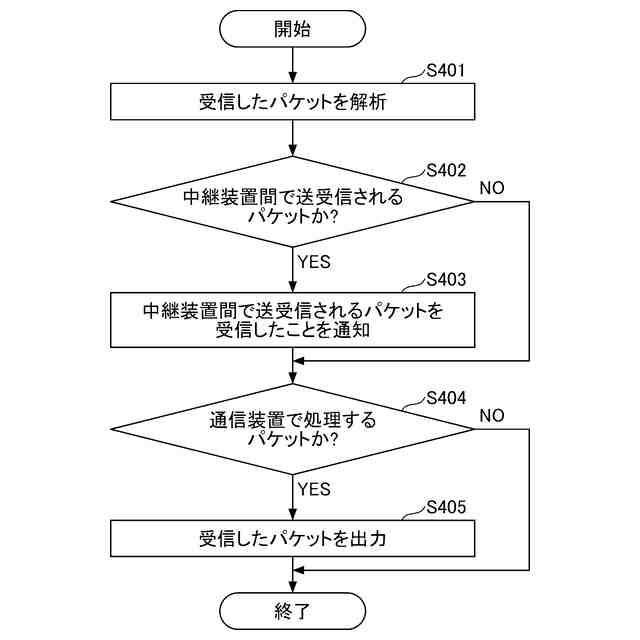

一実施形態に係るパケット解析処理の概要を示すフローチャートである。

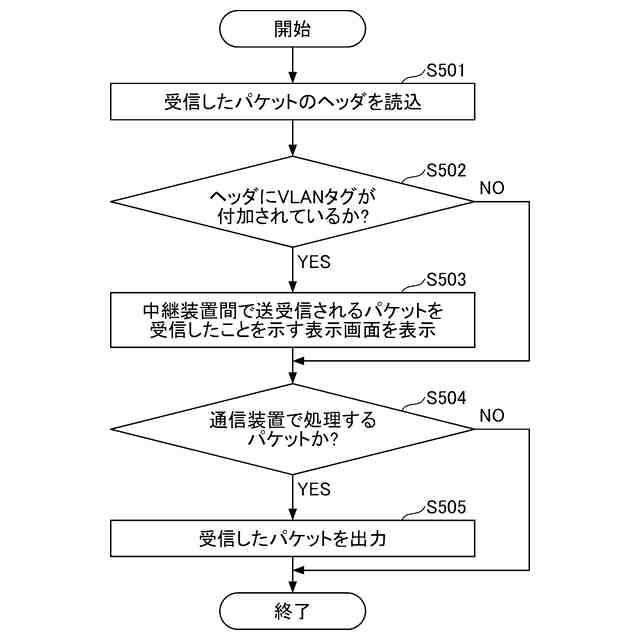

第１の実施形態に係るパケット解析処理の例を示すフローチャートである。

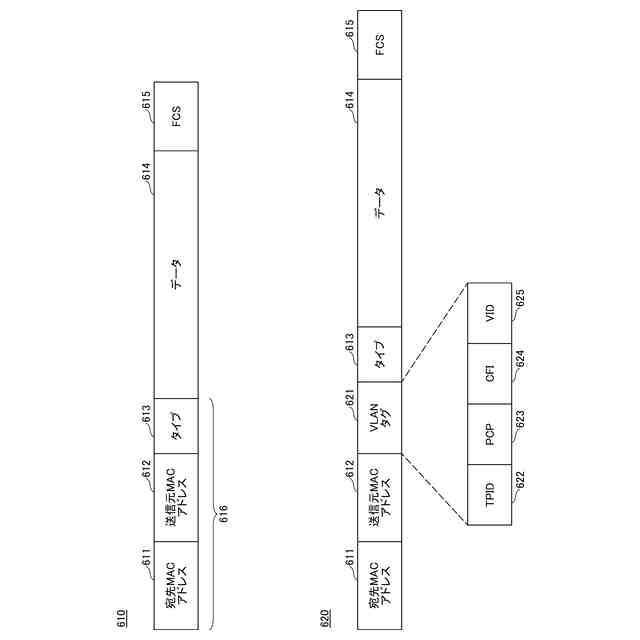

第１の実施形態に係るＶＬＡＮタグ付加されたパケットの一例を示す図である。

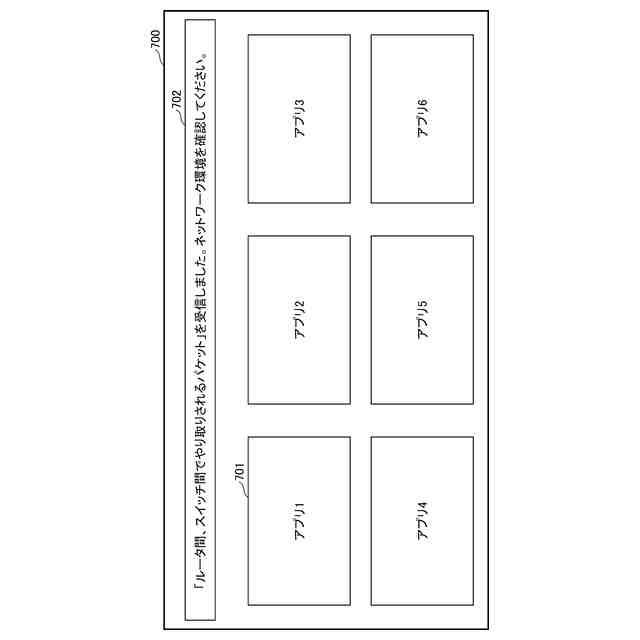

第１の実施形態に係る表示画面の例を示す図（１）である。

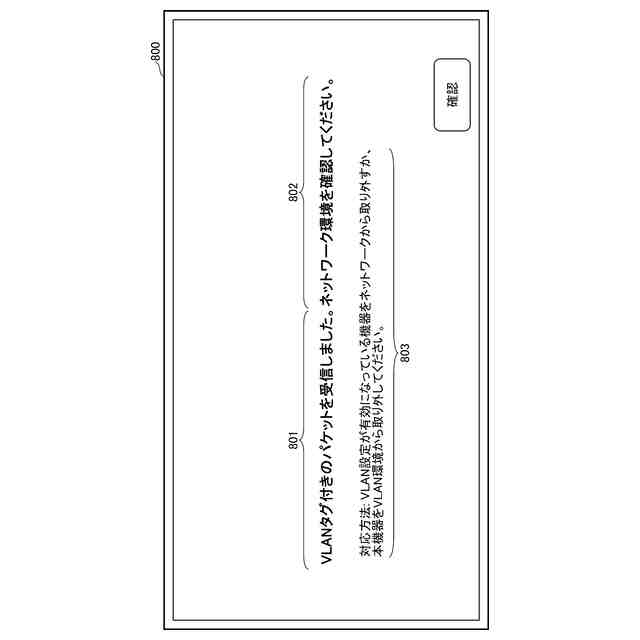

第１の実施形態に係る表示画面の例を示す図（２）である。

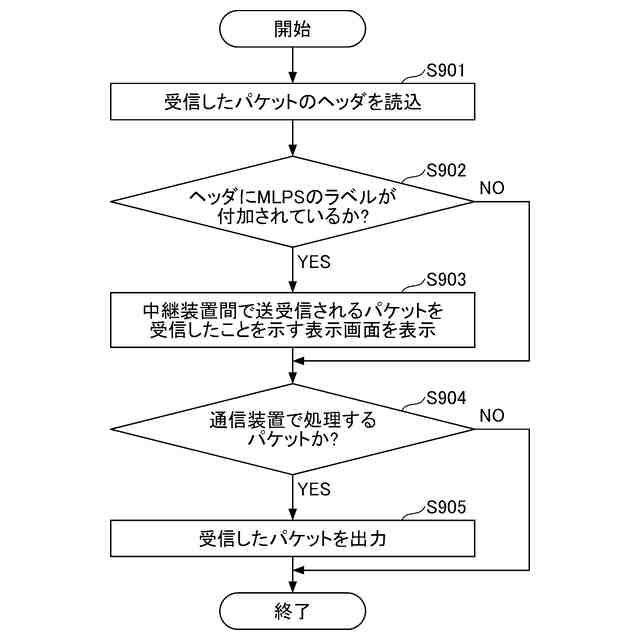

第２の実施形態に係るパケット解析処理の例を示すフローチャートである。
第２の実施形態に係るＭＬＰＳのラベルが付加されたパケットの一例を示す図である。
第２の実施形態に係る表示画面の例を示す図である。
第３の実施形態に係るパケット解析処理の例を示すフローチャートである。
第３の実施形態に係るルーティングプロトコルのヘッダ情報が付加されたパケットの一例を示す図である。
第３の実施形態に係る表示画面の例を示す図である。
一実施形態に係る通信端末の処理の例を示すシーケンス図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について、図面を参照しながら詳細に説明する。
【０００９】
＜通信端末の構成＞

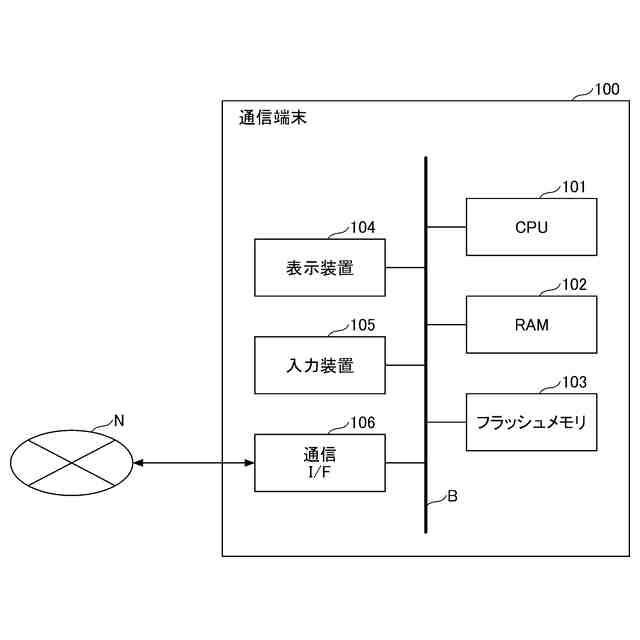

図１は、一実施形態に係る通信端末のハードウェア構成の例を示す図である。通信端末１００は、ネットワークに接続されるエッジ端末である。一例として、通信端末１００は、例えば、印刷、スキャン、及びコピー等の画像形成処理を実行する画像形成装置である。ただし、通信端末１００は、画像形成装置に限られず、ネットワーク接続される様々な端末装置であってよい。
【００１０】
例えば、通信端末１００は、ビデオ会議装置、プロジェクタ、又はＩＷＢ（Interactive White Board：相互通信が可能な電子式の黒板機能を有する白板）等の電子機器であってもよい。また、通信端末１００は、例えば、デジタルサイネージ、又はＨＵＤ（Head Up Display）装置等の表示装置であってもよい。さらに、通信端末１００は、例えば、産業機械、撮像装置、集音装置、医療機器、ネットワーク家電、自動車（Connected Car）、又は車載装置等であってもよい。
（【００１１】以降は省略されています）
