公開番号2025174083
公報種別公開特許公報(A)
公開日2025-11-28
出願番号2024080136
出願日2024-05-16
発明の名称液体吐出装置
出願人株式会社リコー
代理人個人,個人,個人
主分類B41J 2/01 20060101AFI20251120BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】乾燥処理後のシートの吸湿に伴うシートの波打ちを抑制する。
【解決手段】液体吐出装置は、ロール状に巻かれたシートSを繰り出して供給するシート供給部と、供給されたシートSに液体を吐出する液体吐出部と、液体が吐出されたシートSを乾燥させる乾燥部13と、乾燥されたシートSを巻き取って回収するシート回収部5と、乾燥部13とシート回収部5との間に配置され、シートSの両面に対して微細液滴を噴霧して加湿する加湿部20と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
ロール状に巻かれたシートを繰り出して供給するシート供給部と、
供給された前記シートに液体を吐出する液体吐出部と、
液体が吐出された前記シートを乾燥させる乾燥部と、
乾燥された前記シートを巻き取って回収するシート回収部と、
前記乾燥部と前記シート回収部との間に配置され、前記シートの両面に対して微細液滴を噴霧して加湿する加湿部と、
を備えることを特徴とする液体吐出装置。
続きを表示（約 790 文字）【請求項２】
前記加湿部は、前記シートの両面のそれぞれに対して交差する方向から前記微細液滴を噴霧する請求項１に記載の液体吐出装置。
【請求項３】
前記加湿部は、前記微細液滴を噴霧する噴霧部を有し、
前記噴霧部は、前記シートの両面の幅方向に渡って複数配置される請求項２に記載の液体吐出装置。
【請求項４】
前記加湿部は、前記微細液滴を噴霧する噴霧部を有し、
前記噴霧部のノズルは、前記シートの両面に対して同じ距離を介して対向するように配置される請求項２に記載の液体吐出装置。
【請求項５】
前記加湿部は、前記シートの幅方向外側である横方向から前記微細液滴を噴霧する請求項１に記載の液体吐出装置。
【請求項６】
前記加湿部は、前記シート回収部の直前に配置される請求項１に記載の液体吐出装置。
【請求項７】
前記微細液滴の噴霧は、前記シートの供給動作及び回収動作の開始と同時又はその後に開始される請求項１に記載の液体吐出装置。
【請求項８】
前記微細液滴は、平均粒子径が１０μｍ以下で、最大粒子径が５０μｍ以下の霧状の液滴である請求項１に記載の液体吐出装置。
【請求項９】
前記微細液滴の噴霧量は、前記シートの種類、前記シート供給部及び前記シート回収部によるシート搬送速度、前記乾燥部の乾燥温度の少なくとも１つの情報に基づいて制御される請求項１に記載の液体吐出装置。
【請求項１０】
前記加湿部を通過した後の前記シートの含水率を検出する含水率検出部を備え、
前記含水率検出部によって検出される前記シートの含水率に基づいて、前記微細液滴の噴霧量が制御される請求項１に記載の液体吐出装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、液体吐出装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
液体吐出装置の一例として、シートにインクを吐出して画像を形成するインクジェット式の画像形成装置が知られている。
【０００３】
また、インクジェット式の画像形成装置においては、シートに吐出されたインクを乾燥させる乾燥ユニットが設けられているものがある。
【０００４】
例えば、特許文献１（特開２０１２－１１１０８１号公報）においては、ロール紙に着弾したインクを乾燥させる乾燥ユニットを備える画像記録装置に関する発明が提案されている。この発明は、乾燥ユニットによってロール紙の水分含量が低下し過ぎた場合のロール紙の収縮を防止するため、印刷領域に供給される前のロール紙を加湿するというものである。
【０００５】
しかしながら、特許文献１においては、乾燥に伴う紙の収縮を防止する技術については提案されているものの、乾燥処理後のシートの吸湿に伴うシートの波打ちを抑制する対策については提案されていない。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
そこで、本発明においては、乾燥処理後のシートの吸湿に伴うシートの波打ちを抑制することを課題とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するため、本発明に係る液体吐出装置は、ロール状に巻かれたシートを繰り出して供給するシート供給部と、供給された前記シートに液体を吐出する液体吐出部と、液体が吐出された前記シートを乾燥させる乾燥部と、乾燥された前記シートを巻き取って回収するシート回収部と、前記乾燥部と前記シート回収部との間に配置され、前記シートの両面に対して微細液滴を噴霧して加湿する加湿部と、を備えることを特徴とする。
【発明の効果】
【０００８】
本発明によれば、乾燥処理後のシートの吸湿に伴うシートの波打ちを抑制できる。
【図面の簡単な説明】
【０００９】
本発明の第１実施形態に係る画像形成装置の全体構成図である。

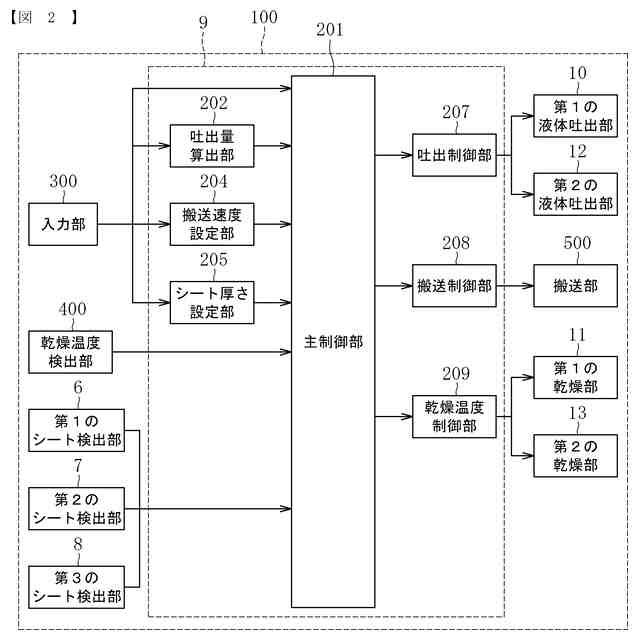

本発明の第１実施形態に係る制御部の構成を示すブロック図である。

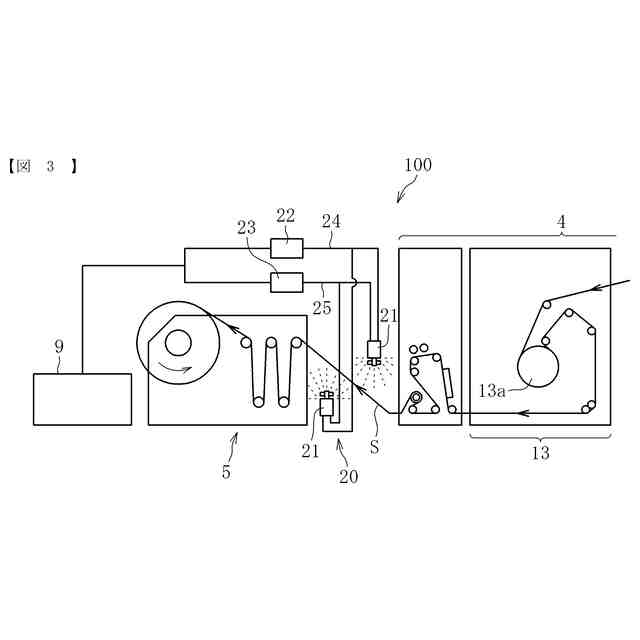

本発明の第１実施形態に係る画像形成装置の特徴部分の構成を示す概略図である。

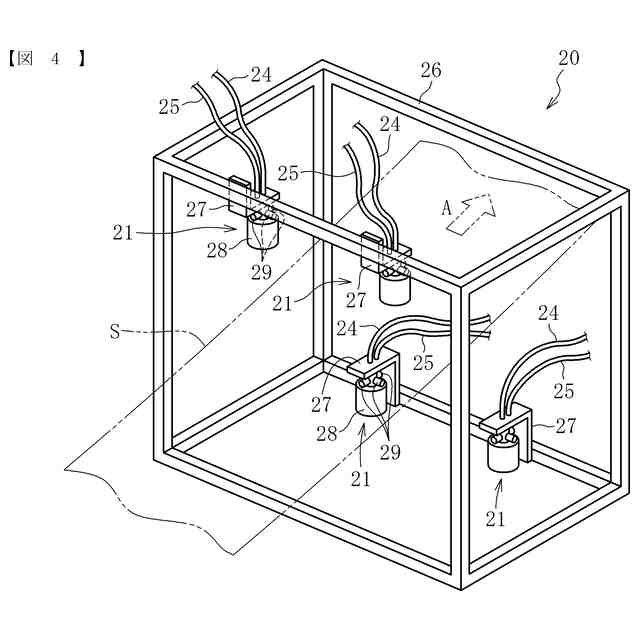

本発明の第１実施形態に係る加湿部の一例を示す斜視図である。
本発明の第１実施形態に係る加湿部の動作を説明するための図である。

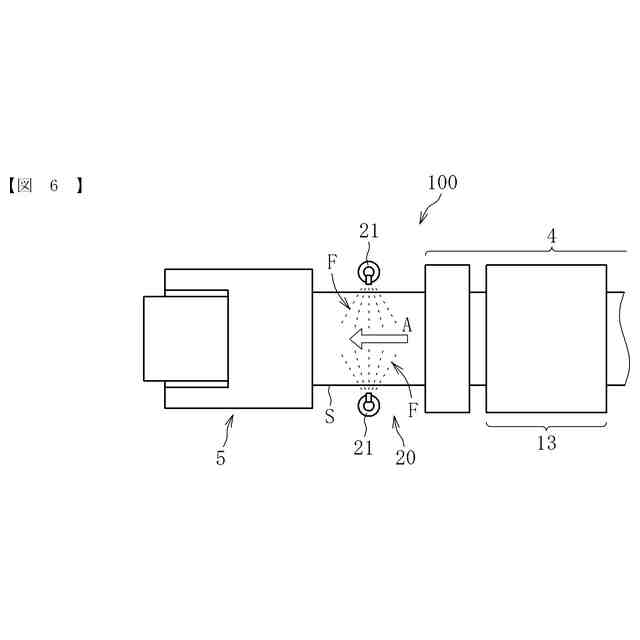

本発明の第２実施形態に係る画像形成装置の概略平面図である。

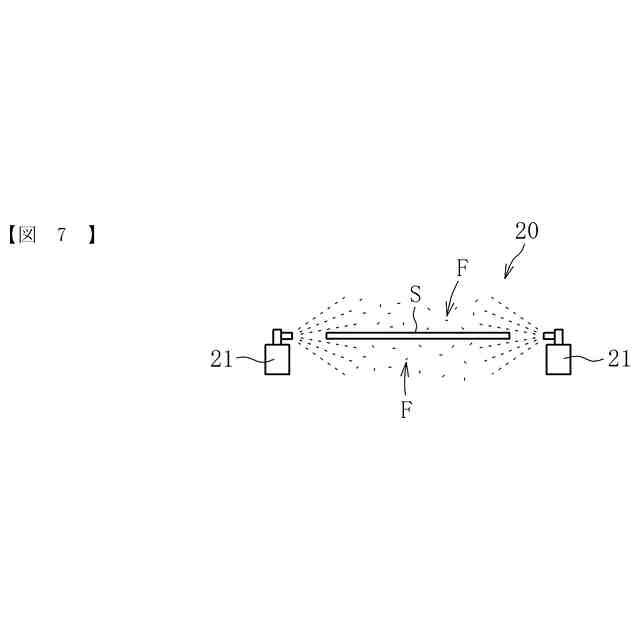

本発明の第２実施形態に係る加湿部をシート搬送方向の上流側から見た概略図である。
本発明の第３実施形態に係る画像形成装置の概略図である。
【発明を実施するための形態】
【００１０】
以下、添付の図面に基づき、本発明について説明する。なお、本発明を説明するための各図面において、同一の機能もしくは形状を有する部材及び構成部品などの構成要素については、判別が可能な限り同一符号を付し、一度説明した後ではその説明を省略する。
（【００１１】以降は省略されています）
